Дренаж вокруг дома своими руками

Дренаж вокруг дома, гидроизоляция фундамента и отмостка — это комплекс мер, направленных на предотвращение намокания основания здания и потери несущих свойств грунта. А устройство выбирают в зависимости от вида фундамента, типа грунта, характера верховодки и уровня подземных вод.

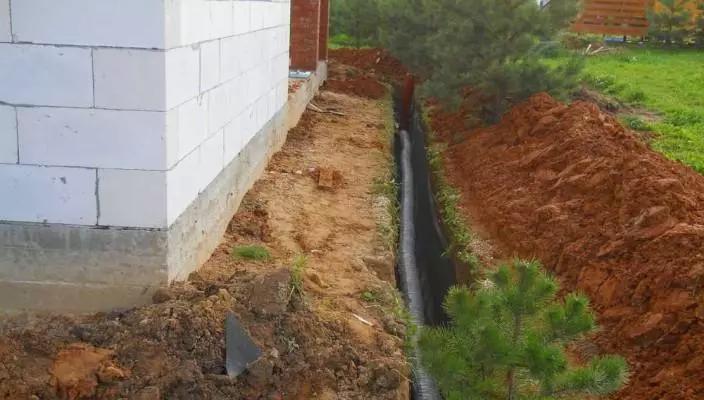

дренаж вокруг дома

Виды

Дренаж вокруг дома бывает поверхностным, глубинным и пластовым. А если быть точным, то система дренажа часто представляет собой комбинацию этих видов. Например, пластовый вид не будет эффективным, если его не «замкнуть» на глубинный.

Поверхностный

Этот вид отвечает за сбор осадков и талых вод. Он в свою очередь может быть двух видов:

  1. Открытый. Это система канав или траншей, которые проложены с уклоном к коллектору ливневой канализации или дренажному колодцу. Полностью открытые канавы обычно устраивают только на границах участка. Вокруг дома (по периметру отмостки), возле площадок и дорожек в траншеи укладывают желоба, которые закрывают решетками.
  2. Засыпной. Это также система траншей, но уже засыпанных щебнем (или гравием) крупной и средней фракции, куда для «расклинки» добавляют мелкую фракцию, отсев или крупнозернистый песок.

Поверхностный дренаж вокруг дома рекомендован для любого типа фундамента, в том числе и для мелкозаглубленного, если не предусмотрен организованный сток с кровли.

Глубина траншей лежит в пределах 50-70 см.

Глубинный

Это система закрытого типа, которая отвечает за отвод осадочных и талых вод, а также сезонной верховодки. На болотистых участках и в непосредственной близости к водоемам, глубинный дренаж вокруг дома снижает нагрузку на гидроизоляцию фундамента от воздействия грунтовых вод высокого залегания (выше 2 метров от уровня земли).

Виды глубинного дренажа:

  1. Пристенный. Назначение — снижение напорного давления вод на гидроизоляцию стен подземной части заглубленного фундамента дома с подвалом или подземным этажом. Состоит из дренажных труб, уложенных по периметру подошвы фундамента. Проходит на границе подпорной стенки гидроизоляции или глиняного замка (при условии, что они есть).
  2. Кольцевой. Используется вокруг дома с мелкозаглубленным фундаментом. Дренажные трубы уложены ниже подошвы фундамента по периметру дома за внешней границей отмостки.
  3. Сплошной. Этот вид используют для осушения всего участка дома. Схема состоит из магистральных и вспомогательных каналов, при которой вспомогательные укладывают «елочкой» по направлению к основным, а те в свою очередь сходятся водосборным колодцам.

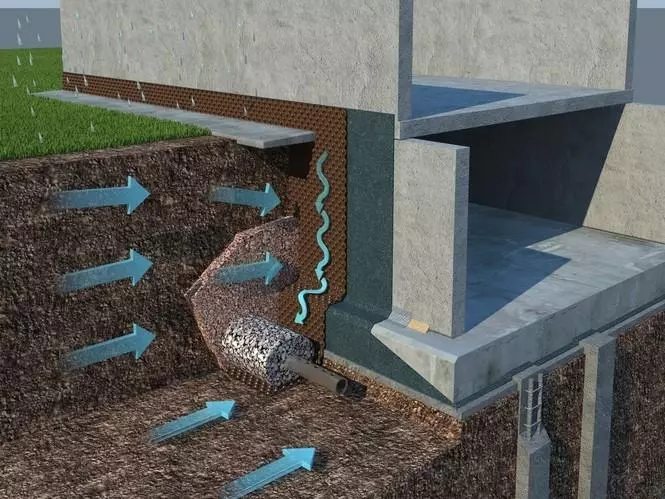

пристенный дренаж

Пластовый

Этот вид дренажа можно отнести к глубинному, но он проходит не вокруг дома, а под ним. Точнее — под плитой фундамента или бетонными полами по грунту.

В стандартном исполнении само основание плиты в виде подушки из засыпки песка и щебня имеет собственные хорошие дренажные свойства. А так как площадь дна котлована больше площади плиты, то для организации отвода от фундамента вод, достаточно по периметру устроить из труб кольцевой дренаж.

Более сложная схема, когда дно котлована делают с уклоном от центра к краям или с понижением в одно сторону (практикуется для склонов). А вода из дренажного слоя отводится дальше по системе труб в приемники или колодцы.

Самая сложна схема, когда по дну котлована дополнительно роют траншеи, в которые засыпают щебень. Для полов по грунту дополнительно укладывают трубы, которые соединяют с пристенным дренажом.

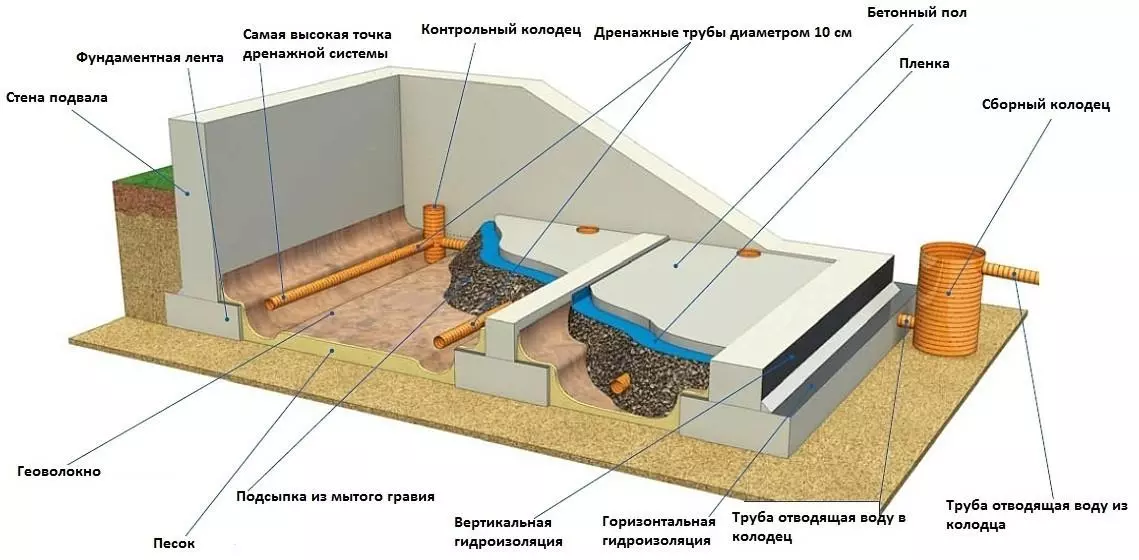

пластовый дренаж

Устройство поверхностного дренажа

Поверхностный дренаж отличаются по способу создания каналов отвода воды.

Более простое устройство у засыпного поверхностного дренажа:

  • согласно схеме роют траншеи (шириной не менее 40 см);
  • утрамбовывают дно, формируя уклон в сторону водосборника;
  • засыпают дно слоем песка (до 10 см);
  • до уровня поверхности насыпают щебень средней и крупной фракции.

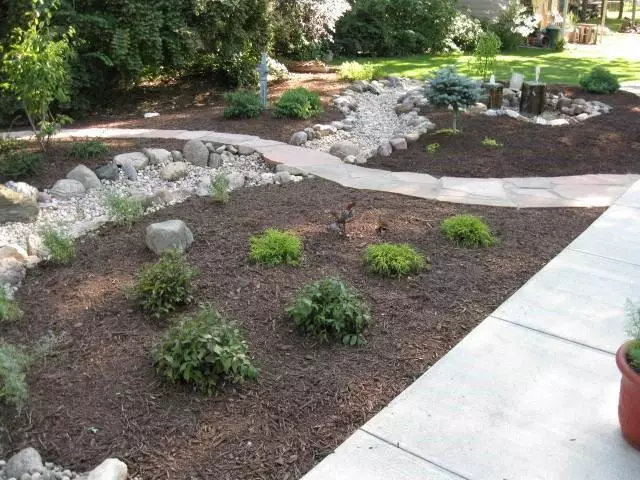

имитация сухого ручья

В декоративных целях верхний видимый слой можно сделать из гальки и небольших валунов, чтобы создать имитацию «сухого ручья».

Устройство поверхностного дренажа лоточного типа (ливнёвки) чуть сложнее, но он более распространенный:

  • согласно схеме роют траншеи с учетом размеров лотков и бетонного основания;
  • на утрамбованное дно отсыпают слой из смеси песка и щебня;
  • формируют из тощего бетона основание с необходимым уклоном;
  • устанавливают желоба, заливают пазухи траншеи бетоном и трамбуют его;
  • монтируют сверху решетки.

Схема глубинного дренажа

Устройство глубинных видов дренажа отличается между собой только по уровню укладки труб и схемам расположения на участке, а принцип построения у всех общий:

  • на отведенном по схеме месте устраивают коллекторный колодец;
  • роют траншеи кольцевого дренажа, а для общей системы — магистральные и вспомогательные каналы;
  • трубы пристенного дренажа укладывают во время строительства или реконструкции дома, когда фундамент полностью открыт до самой пятки;
  • в местах поворотов траншей устраивают ревизионные колодцы (если расстояние от поворота до следующего колодца больше 20 м), а при большой длине прямого участка ревизии устраивают через 25 м;
  • дно траншеи не должно иметь твердых выступающих включений, а стенки должны быть прямыми для плотных грунтов или в виде трапеции с укрепленными откосами на время работ для рыхлых грунтов;
  • при необходимости дно траншеи «усиливают» засыпкой песка или укладкой искусственного основания;
  • если дренажная труба имеет фильтрующую оболочку, то вокруг нее делают однослойную засыпку крупнозернистого песка с высоким коэффициентом фильтрации;
  • если труба не имеет оболочки из геотекстиля, то сначала вокруг нее делают засыпку щебнем мелкой фракции, затем следует слой песка.

При укладке гофрированной трубы без оболочки размер зерна должен быть меньше глубины гофра, а щебень не должен содержать колотых частиц с острыми краями.

Трубу без оболочки можно уложить по другой схеме:

  • на дно и стенки траншеи укладывают геотекстиль;
  • засыпают щебень;
  • укладывают и соединяют трубы;
  • сверху засыпают еще слой щебня;
  • заворачивают полотнище геотекстиля, чтобы его края сошлись внахлест, и скрепляют их;
  • засыпают траншею песком до уровня гумусного слоя;
  • насыпают плодородный грунт или укладывают твердое покрытие дорожек.

Глубинный дренаж без труб

На грунтах с хорошей водопроницаемостью и низким УГВ устраивать вокруг дома дорогую глубинную дренажную систему из перфорированных труб нецелесообразно. Особенно, если участок небольшой. Но и поверхностная открытая или засыпная система тоже не подходит — забирает полезную площадь. В этих случаях устраивают глубинный дренаж без труб, или как его еще называют — мягкий дренаж.

Самая простая по исполнению схема имеет практически такое же устройство, что и глубинный дренаж, но без труб:

  • роют систему траншей;
  • на дно и стенки укладывают геотекстиль;
  • засыпают щебень;
  • заворачивают края текстиля внахлест;
  • засыпают песок, а затем грунт.

Еще одно преимущество такого вида — простой характер работ. Сокращается время обустройства дренажа, плюс не надо следить за постоянным и непрерывным уклоном трубы — достаточно если общий уровень траншеи будет идти с понижением в сторону дренажного колодца или за границы участка (к канавам или водоему).

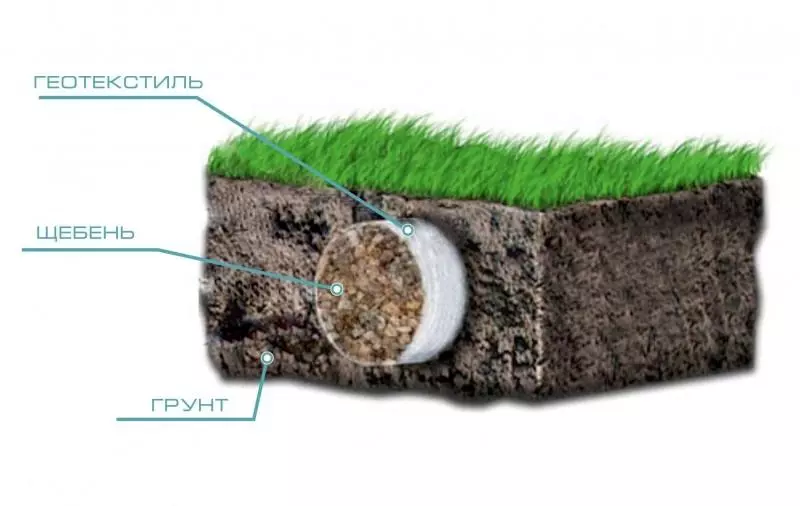

глубинный дренаж без труб

Есть вообще «народные» методы устройства мягкого дренажа без труб, когда в качестве водовода применяют пучки, связанные из длинного хвороста. А чтобы они не заиливались, их засыпают щебнем и песком.

Как сделать дренаж вокруг дома своими руками. Пошаговая инструкция

Если дом уже построен, и стало очевидно, что водопроницаемость грунта низкая, а пропускная способность пристенного или пластового дренажа недостаточна, то самый простой способ решить проблему переувлажнения грунта — кольцевой дренаж вокруг дома своими руками:

  1. Составляют схему расположения траншей с глубиной залегания и уклонами к коллектору или дренажному колодцу.
  2. Роют траншеи с шириною дна более 40 см. Глубина в самой «верхней точке» должна быть ниже основания на размер диаметра дренажной трубы плюс толщина щебеночной подушки.
  3. Дно траншей уплотняют, насыпают слой песка, затем щебня, формируют угол уклона в сторону приемника. Уклон рассчитывают в зависимости от диаметра трубы исходя из минимальной скорости воды 1 м/с. Но он должен лежать в пределах 0.5- 3%, быть постоянным или увеличиваться к самой нижней точке.
  4. Укладывают трубы по одной из выше перечисленных схем. Соединение дренажных труб проводят муфтами, которые в отличие от раструбных стыков не заиливаются. Выбор конкретного вида трубы (в том числе материала и кольцевой жесткости) зависит от глубины и расчетного давления сверху (засыпки, грунта, а при прокладке под дорожками или площадками надо учитывать вес покрытия и нагрузку на него).
    На рынке появилась новинка — дренажные трубы с дополнительным фильтрующим слоем из гранул пенополистирола особенной формы. Этот слой расположен между трубой и оболочкой из геотекстиля. При укладке этого вида засыпка щебнем не требуется.
  5. Проводят обратную засыпку. Характер и очередность слоев выбирают соответственно виду дренажных труб.

Ниже представлено видео по устройству кольцевого дренажа. Хозяин дома подстраховался и дважды использовал геотекстиль — в качестве оболочки трубы и вокруг дренирующей засыпки. Такая система дольше не будет заиливаться в условиях глинистых грунтов. Здесь также хорошо показано как важно выбирать чистый щебень.

Дренаж вокруг дома не сложнее (но и не проще), чем автономная канализация с септиком и фильтрующим колодцем. Объем работ по прокладке труб больше, но нет жестких требований по герметичности системы. И сделать дренаж вполне по силам самому. Единственный сложный момент — если дренажный колодец монтировать из бетонных колец, то надо привлечь технику.
