Нагревательный кабель для водостоков

В зимнее время водосточные системы подвержены образованию на них наледи. Это приводит к тому, что в водостоках образовываются пробки и увеличивается вес самой системы. Чтобы избежать обрушений обледеневших труб, их рекомендуется обогревать. О том, как правильно подобрать нагревательный кабель, а также его установить, можно узнать ниже.

почему растут сосульки на крыше

Почему растут сосульки

Существует мнение, что устранять сосульки с кровли необязательно, а бороться с этим с помощью специальных кабелей – также необязательно, ведь это будет пустой тратой времени. Но когда дело доходит к устранению последствий, вызванных этим безобидным явлением природы, вопрос о стоимости сразу отпадает.

Сосульки образуются в результате разности температур между чердаком и улицей.
При плохо утепленной крыше часть тепла теряется и выходит наружу. Такое явление приводит к тому, что снег начинает таять, а вода стекать вниз, что и приводит к образованию сосулек и льда в водостоках. Это опасно тем, что процесс продолжается до тех пор, пока на улице мороз, а под крышей плюсовая температура.

Для сохранения водостоков в зимнее время используются нагревательные системы. Для этого применяется специальный кабель, который устанавливается в водосточную систему. О выборе материала и его монтаже необходимо ознакомиться более детально.

Как правильно выбрать

Основным материалом для обогрева водостока является кабель. Производители предлагают как саморегулирующиеся, так и резистивные кабели. Первый вариант является оптимальным, потому как температура кабеля зависит от температуры окружающей среды. Этот кабель не перегревается, если на улице теплеет, поэтому он более экономичный. Резистивные кабели более дешевые, но при этом монтаж такого варианта обойдется дороже.

При выборе кабеля необходимо рассчитать длину водостока и площадь крыши, которые будут обогреваться. Затем подобрать необходимый кабель. Нужно обращать внимание на то, что резать этот материал нельзя, поэтому нужно заранее рассчитать длину.

Кабель должен иметь хорошую внешнюю изоляцию, а также должен быть оснащен экраном по всей длине.
Качественная изоляция дает возможность установки материала в места с повышенной влажностью.

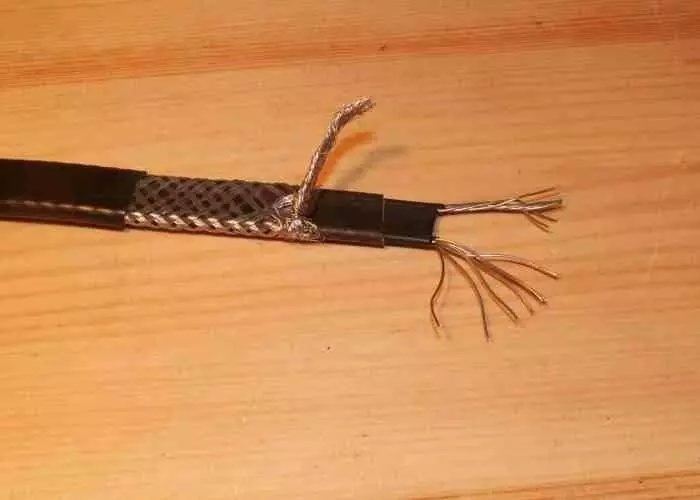

нагревательный кабель для водостока

Саморегулирующийся кабель для водостока

Самонагревающийся кабель имеет следующие характеристики:

  • Номинальное напряжение 230 В.
  • 2 токопроводящие жилы, каждая из которых имеет защитную ПВХ оболочку.
  • Наличие защитного экрана, который представляет собой медную оплетку поверх ПВХ оболочки по всей длине кабеля. Сверху экран защищен еще одной ПВХ оболочкой.
  • Мощность 40 Вт/м.
  • Стойкость защитной оболочки к атмосферным осадкам.

Приобретая нагревательный кабель, рекомендуется обращать внимание на производителя и срок годности материала. Хорошие производители обычно дают гарантию на свою продукцию до 20 лет.

Система обогрева водостока состоит из нескольких составляющих:

  • Обогрева.
  • Управления.
  • Распределения.

Обогрев состоит из одной или нескольких секций нагревательного кабеля. В управление входят датчики и шкафчик управления, которые регулируют включение или отключение секций в соответствии с температурой. Распределение – это питание самой системы, а также шкафчика управления вместе с датчиками.

Необходимый инструмент и материалы

Для работы кабеля потребуются следующие материалы:

  • Шкафчик электрический (размером 250×250, чтобы поместилась электрическая аппаратура)
  • Дифференциальный автоматический выключатель на силовые цепи. Устройство защитного отключения в автомате должно срабатывать при токе утечки в 30 mA.
  • Автоматический выключатель на контрольные цепи.
  • Контактор 3-х полюсный.
  • Регулятор температуры.
  • Коробки клеммные для прокладки кабелей.
  • Наконечники для кабелей.
  • Проходные клеммы.
  • Муфты для ввода кабелей в шкаф.
  • Термопреобразователи сопротивления.

Бывают такие ситуации, когда необходимо, чтобы обогревался только один участок (например, с одной стороны дома светит солнце и обогрев этого участка водостока не требуется). Тогда весь участок делится на несколько секций. В каждую секцию добавляются термопреобразователи сопротивления, которые измеряют температуру на водостоке. В электрическую схему управления добавляются реле, которые будут замыкать или размыкать определенные участки цепи при поступлении сигнала к регулятору температуры от датчиков. Количество реле зависит от количества участков водостока.

Для закрепления кабеля в водостоке необходимо приобрести:

  • Термоусаживаемую трубку.
  • Ленту монтажную с заклепками.
  • Герметик.

Из инструментов для монтажа потребуется:

  • Рулетка.
  • Строительные ножницы.
  • Омметр.
  • Мультиметр.

После подготовки всего необходимого можно приступать к выполнению монтажных работ.

Монтаж нагревательного кабеля. Пошаговая инструкция

Монтаж состоит их нескольких этапов:

  • Установка автоматики.
  • Монтаж нагревательного кабеля, его закрепления.
  • Подключения кабеля к щитку.
  • Проведения пусконаладочных работ.

Монтаж автоматики заключается в следующем: подбирается место установки электрического шкафчика в здании. В него устанавливается регулятор температуры, автоматические выключатели, контактор, реле.

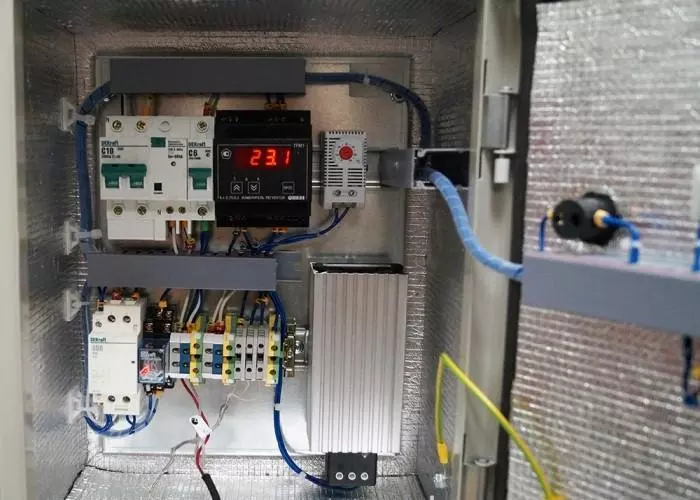

блок управления нагревательного кабеля

Вводной дифференциальный выключатель подключается к общедомовому щитку. От автомата через контакты контактора силовой кабель ведется к клеммной коробке, от которой уже разводятся самонагревающиеся кабели.

Сам контактор подключается в цепях управления регулятора температуры. Регулятор также подключается к общедомовому щитку. Когда на регулятор подается напряжение, оно проходит через катушку контактора и контакты последнего замыкают силовую цепь. Таким образом, начинают греться самонагревающиеся кабели.

В устройстве регулятора температура делается настройка: устанавливаются значения температуры, при которых должен включаться или отключаться прибор. Если необходимо, чтобы включалась 1 секция, а вторая при этом была отключена, то необходимо в схему управления регулятором к катушке контактора подключиться через реле (первой секции будет соответствовать KV1, а второй – KV2).

От регулятора температуры выводятся сигнальные кабели к датчикам (термопреобразователям сопротивления). Используется кабель витая пара экранированный в защитной оболочке. Он применяется для передачи сигналов.

Чтобы не допустить ошибок в подключении, необходимо составить электрическую принципиальную схему и проверить ее.

Укладка кабеля

Монтируется нагревательный кабель следующим образом: его концы подключаются к клеммной коробке с помощью наконечников. Затем кабель протягивается змейкой по горизонтальным участкам водостока. По вертикальным участкам можно просто протянуть кабель ровной линией, чего будет вполне достаточно. Доводить кабель до земли не обязательно. Можно закончить обогрев за пол метра до низа.

Для закрепления кабеля в водосточном желобе используются лента монтажная, которая крепится каждые 0,5 метра. Она устанавливается поперек кабеля и фиксируется заклепками. Места фиксации обязательно нужно обработать герметиком. В вертикальных водостоках необходимо использовать термоусадочную трубку.

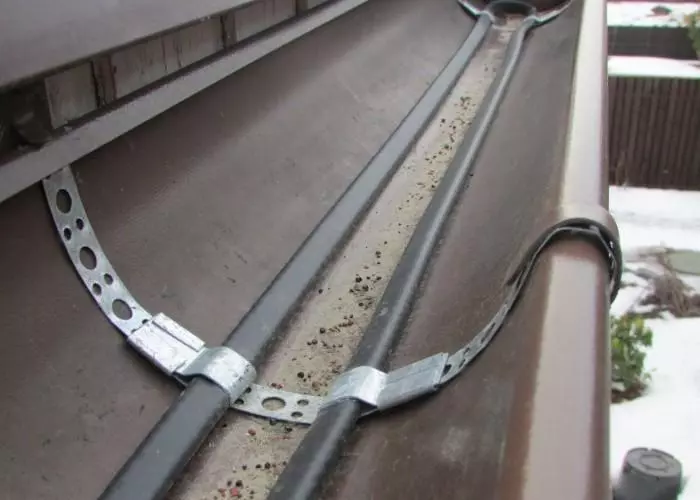

крепление нагревательного кабеля

Не рекомендуется использовать для закрепления кабеля в водостоке материалы, предназначенные для внутренних работ. Они могут разрушиться за 1 сезон.

От клеммной коробки проводится силовой кабель, который подключается к щитку управления. Ввод в щиток производится через муфту, которая защищает щит от проникновения в него пыли и воды. Для подключения кабеля к автомату применяются наконечники.

Во время проведения пусконаладки выполняются следующие работы:

  • Замеряется сопротивление во всех кабелях.
  • Проверяется работа системы автоматизации.
  • Система вводится в эксплуатацию.

Мультиметром необходимо выполнить прозвонку цепей, чтобы определить сопротивление и силу переменного тока, частоту напряжения.

Также необходимо проверить, срабатывает ли автоматический выключатель при увеличении номинального тока, а также происходит ли защитное отключении при увеличении тока утечки свыше 30 mA.

Советы профессионалов

Специалисты рекомендуют придерживаться следующих правил:

  • Тщательно исследовать крышу дома, водостоки и грамотно выполнить проектирование системы обогрева. Не должны оставаться холодными отдельные участки, иначе неизбежно появление наледи. При этом не нужно обогревать те участки, где это не требуется, иначе владельцу такая установка обойдется дорого.
  • Запрещено оставлять кабель в подвешенном состоянии – это грозит его обрывом.
  • Использовать только качественную продукцию, предназначенную для обогрева кровли и водостока. В противном случае в непредназначенном для этих целей кабеле может возникнуть пробой изоляции, что приведет к поражению электрическим током.
  • Закупать материалы одного производителя, что повысит надежность системы.
  • Применять саморегулирующийся кабель вместо резистивного, что в разы увеличит продуктивность обогрева. Также это поможет сэкономить электроэнергию.
  • Во время монтажа нельзя сверлить кровлю. Лучше использовать специальные крепежи для внешнего монтажа кабелей.

Наглядно ознакомиться с монтажом кабеля можно в этом видео. Представлены все этапы установки.

В тех домах, где часто образовывается наледь и сосульки на водостоках, рекомендуется устанавливать нагревательный кабель. За счет этого можно обеспечить свою безопасность. В этом деле главное правильно спроектировать систему и подобрать качественное оборудование.
