Обогрев водостоков и кровли

В холодный сезон года с крыш зданий нередко свисают снеговая шапка и ледяные наросты. Они постепенно разрушают кровлю, элементы водосточной сети, а также представляют угрозу для припаркованных автомашин и жизни прохожих.

Для избавления от этих рисков, надо вручную счищать снег и сбивать наледь. Чтобы раз и навсегда избавиться от этой проблемы, вы можете обустроить обогревание кровли и водосточной системы.

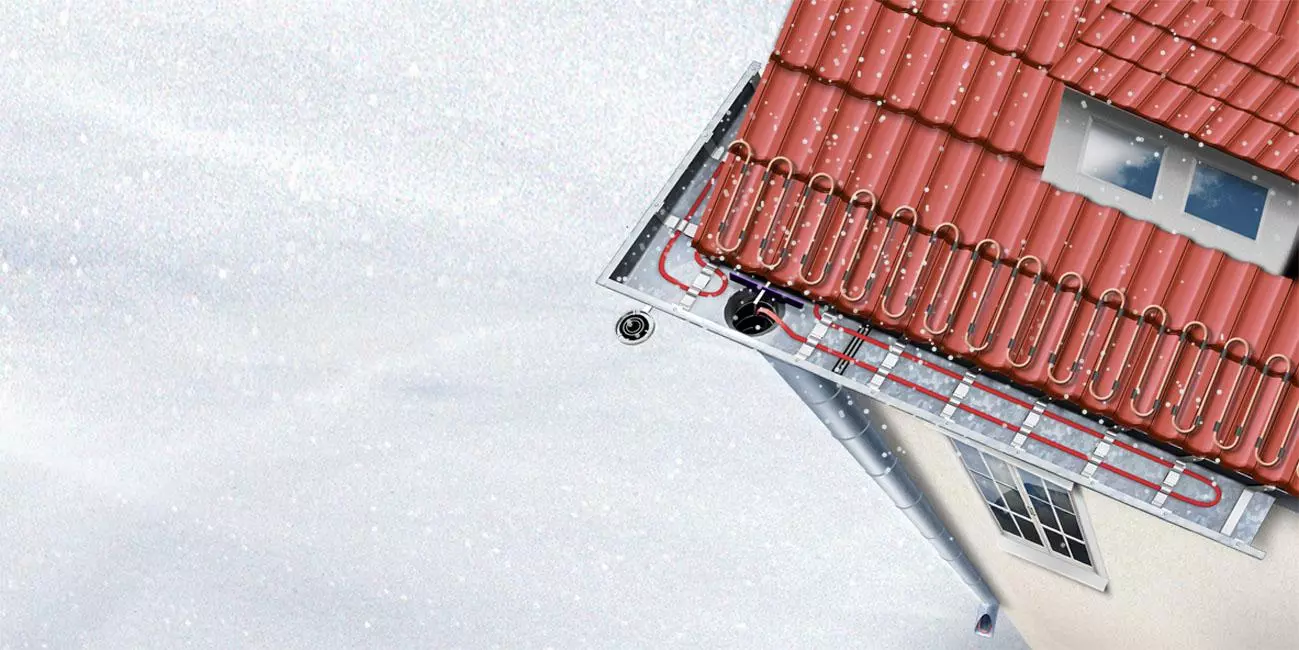

Обогрев водостоков и кровли

Для чего нужно обогревать крышу

Наледь часто образуется из-за плохо теплоизолированной крыши. Через нее идут большие тепловые потери. На такой кровле снеговая шапка подтаивает и при минусовой температуре. В итоге влага течет в желоба и трубы сливной системы, промерзает там — в виде сосулек и наледи.

Другая причина появления проблемы — это температурные перепады.

Даже на грамотно сооруженной кровле солнечное излучение растапливает снеговую шапку и при отрицательных температурах окружающей среды. В холодных элементах водостока влага промерзает и при оттепелях на карнизах крыши нарастают сосульки и наледь.

Избежать этой ситуации можно, если установить на кровле греющую систему, основой которой является электрический провод. Подобный кабель можно применять не только для обогрева желобов и труб водосточной сети, но и кровельных свесов.

Достоинства антиобледенительной системы:

  1. На крыше не будут нарастать наледь, сосульки и снеговая шапка.
  2. Увеличится срок службы всех элементов кровельного пирога, стропильной и водосточной системы.
  3. Вам не придется вручную чистить поверхность крыши от снегового наста.
  4. Обогревательная система устанавливается очень просто, это можно сделать самостоятельно.
  5. При монтаже специальных датчиков, процесс можно автоматизировать.

Даже если вы планируете установить антиобледенительную систему, кровлю все равно нужно будет надежно теплоизолировать. Это увеличит эффективность и понизит стоимость эксплуатации обогревательной сети. Так ее можно будет включать лишь при устойчивой минусовой температуре.

Читайте также цикл статей по кровле:
Как крыть крышу черепицей своими руками
Водостоки для крыши — монтаж, установка
Гидроизоляция кровли какими составами, пленками выполняется
Пароизоляция для крыши — для чего нужна, как сделать своими руками
Утепление крыши мансарды своими руками
Шумоизоляция крыши дома

Виды систем обогрева

Есть три вида обогревательных проводов для крыш. Самую простую систему можно смонтировать, используя силовой кабель. Он будет неплохим решением для согревания внутренней водосточной сети. Также он станет выходом из положения, если нет возможности купить специализированный комплект.

Подобный провод разогревается непроизвольно, благодаря увеличению температуры жил при включенном электричестве.

Силовая система отопления оптимальная для регионов с мягким климатом и несильными температурными перепадами.

Резистивный провод

Это обыкновенный провод из одной либо двух медных жил в полимерной изоляционной оболочке. Нагревается он от подключенной к электросети замкнутой цепи.

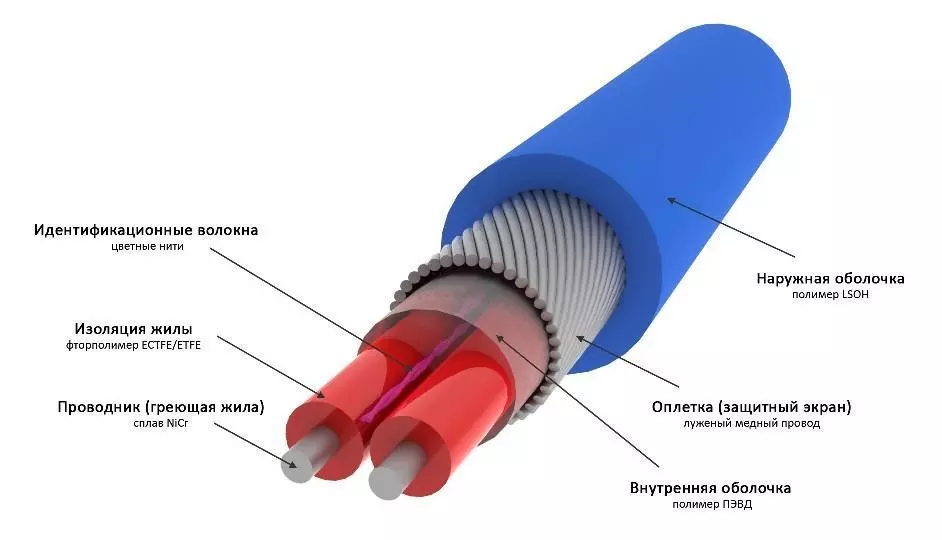

Резистивный провод

У кабеля резистивного типа неизменны температура разогревания, сопротивление и мощность. С ним совместно используется экран из медных жил. Он играет роль заземлителя.

Преимущества резистивного обогревательного кабеля:

  • невысокая стоимость;
  • нет стартового тока;
  • равномерное разогревание всего провода;
  • постоянный уровень мощности.

Минусы резистивного провода:

  1. При установке кабель нельзя резать. Поэтому необходимо точно определить протяженность сети.
  2. Нередко мощность кабеля недостаточна для открытой поверхности кровли. В закрытом же пространстве водосточных труб он иногда перегревается.
  3. Монтаж резистивного провода сложен. Необходимо постоянно отслеживать, чтоб он не перепутывался. На таких участках система обогрева быстро придет в негодность.

Самой технологичной, надежной и удобной является зональная разновидность резистивного кабеля. Подобный провод оснащается дополнительным обогревательным элементом. Он представляет собой нить из никель-хромового сплава. Она обвивает первую оболочку защитной изоляции.

Сеть на основе саморегулирующегося провода

Саморегулирующийся обогревательный провод для крыши самый технологичный из всех типов.

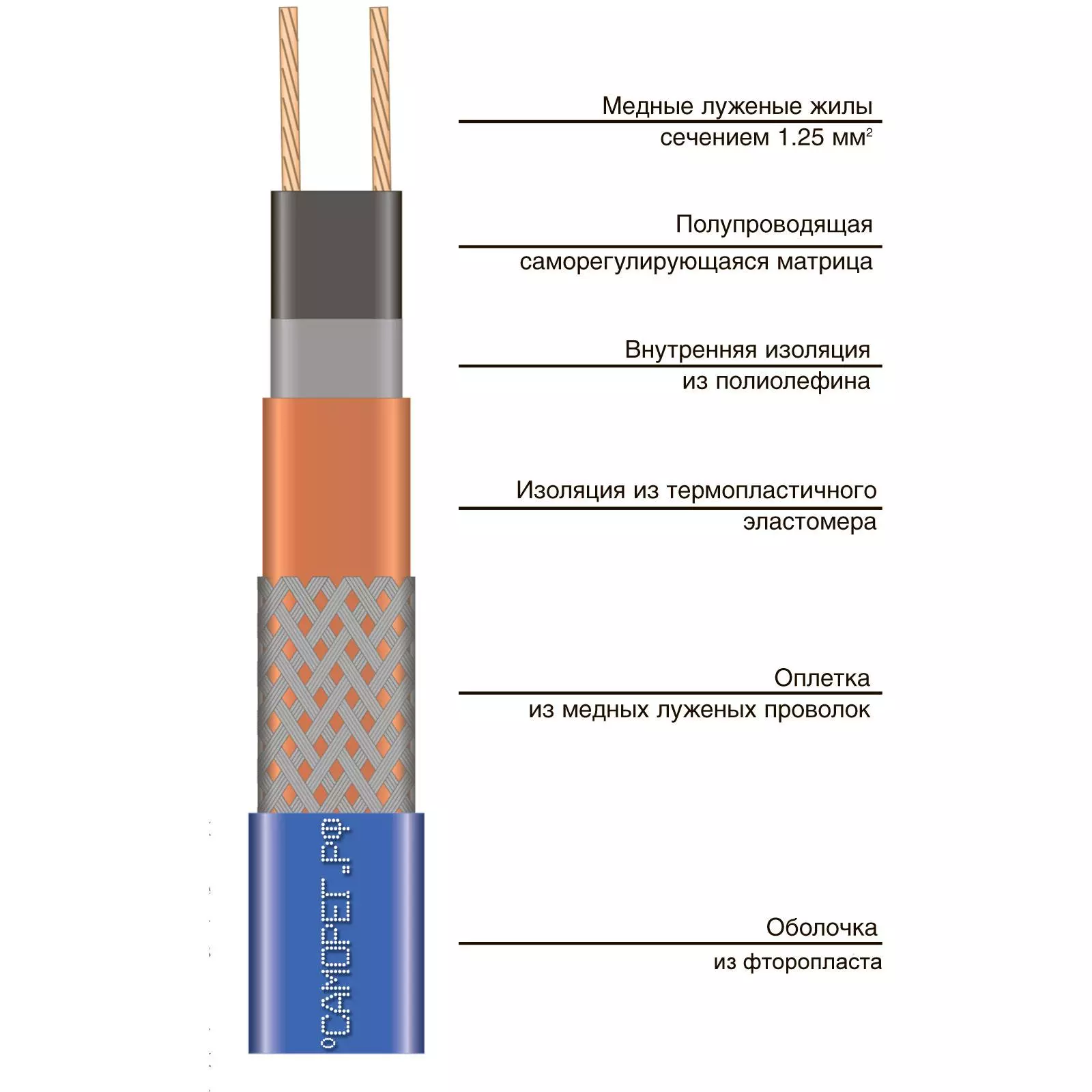

саморегулирующийся провод для обогрева

Кабель состоит из таких элементов:

  1. Матрицы (обогревательный саморегулирующийся элемент). Она реагирует на температуру воздуха. Исходя из этого, изменяет свое сопротивление и уровень разогрева.
  2. Внутренней защитной оболочки.
  3. Оплетки.
  4. Внешней защитной оболочки.

Достоинства саморегулирующегося провода:

  1. Существенная экономия электричества, провод сам определяет мощность разогрева исходя из температуры воздуха.
  2. Простота установки, ее можно осуществить самостоятельно.
  3. На мощность системы не влияет протяженность кабеля. Благодаря этому нет нужды производить точные вычисления. При монтаже провод, если это нужно, можно разрезать на отдельные части.
  4. Важнейшее преимущество саморегулирующегося кабеля — возможность местного обогрева основания. Так, на открытых участках кровли, на которых температура более низкая, провод будет греться сильнее, нежели внутри водосточных труб.

Минусы системы:

  • высокая цена;
  • сильный стартовый ток.

Система антиобледенения

Отапливать крышу можно с помощью провода, уложенного прямо в водоотводах и воронках или использовать комбинированную разновидность обогрева. В таком случае для кровли и желобов водостока применяется силовой провод, а саморегулирующийся кабель — для труб и воронок.

Учтите, что во время сильных холодов расход электричества будет существенным.

Так, для отопления 1 метра погонного поверхности нужно 17-30 Вт, исходя из вида обогревательного кабеля. Однако затраты энергии не катастрофичны. Грамотно уложенный провод буде потреблять всего 200-500 Вт, исходя из протяженности кровли.

Перед монтажом системы рекомендуется сразу определить потолок разогрева оболочки кабеля. С металлическими водостоками проблем не появляется, однако некоторые из моделей пластиковых сетей не выдерживают сильного нагревания.

Как сеть защищает разные виды кровель

На кровлях со скатами применяется кабельный обогрев. Отопительный провод монтируется на свесах, ендовах, желобах и в водосточных трубах. Талая вода по ним стекает в ливневую канализацию.

На плоских крышах нет желобов, наружных труб, карнизных сливов. Влага сбрасывается по внутренним стокам, которые также могут промерзать. Тут проблема разрешается с помощью обогреваемых кабелем воронок. Они состоят из таких элементов:

  • фильтрующий колпак;
  • водоприемник;
  • крепежные фланцы;
  • дренирующее кольцо;
  • ободок крепления для провода, размещенный у основания воронки, он подсоединяется кабелем к электросети.

Как правильно выбрать кабель

Чтобы вычислить протяженность обогревательного провода, надо сложить длины кровельных элементов, которые планируется отапливать. При этом:

  1. По свесам кабель можно монтировать змейкой или в 2-3 прямые нити. Высота змейки выбирается исходя из ширины свеса.
  2. В желобах и трубах провод кладется в одну или две нити (когда ширина водостока больше 8 см).
  3. На ендовах монтируется 2-4 ряда проводов.

Для антиобледенительной сети можно выбрать саморегулирующийся провод, например, 35-КСТМ, Optiheat-15/35. Их мощность растет при падении температуры до 35 Вт/пог. м.

Можно приобрести и резистивный провод. Например, Ensto-Tash либо Electra-VCDR с постоянной мощностью 30 Вт/пог. м.

Расчет обогрева кровли и водостока: пример

Приведем пример расчета обогрева водосточной системы. При этом:

  • длина желобов будет составлять 20 м, а ширина 15 см;
  • длина водосточных труб — 10 м, а сечение 9 см.

Расчет:

  1. Протяженность лотков перемножим на число ниток: 20∙2=40 м. Это общая длина провода на горизонтальных участках сети.
  2. В трубах будет достаточно одной нити кабеля. То есть туда надо будет уложить 10 м провода.
  3. Складываем полученные числа 40+10=50 м. Столько кабеля понадобится для обогрева водостока кровли.
  4. Оптимальная мощность провода для климатических условий примера равна 30 Вт/пог. м.
  5. Для расчета общей мощности обогревательной сети умножим вышеуказанный параметр на общую длину провода: 30∙50=1500 Вт.

Аналогичным образом рассчитывается обогрев крыши на ее свесах и ендовах.

Монтаж системы антиобледенения: пошаговая инструкция

В первую очередь необходимо купить все элементы обогревательной системы и подготовить нужный инструментарий.

Монтаж системы антиобледенения

Необходимые материалы и инструмент

Обогревательная сеть кровли состоит из управляющего щитка и кабелей. Короб должен быть укомплектован:

  • общим защитным автоматом;
  • термостатом;
  • отдельными автоматами отключения на все фазы;
  • УЗО;
  • контактором;
  • УЗО.

Также понадобятся:

  • обогревательный кабель;
  • сигнальный провод для термостата;
  • установочные короба для разветвлений;
  • элементы крепежа, а также для герметичного сопряжения проводов, изолента и муфты;
  • пассатижи, сигнальная отвертка;
  • электродрель, шуруповерт.

Установка системы

Этапы работы:

  1. На свесах крыши в одну нитку кладется резистивный кабель. Делается это зигзагами, чтобы провод не оборвался при сходе снеговой шапки. Нитка крепится к основанию двухсторонней клеящей лентой либо герметиком.
  2. В лотках провод протягивается в 2-3 нитки. Крепится он там с помощью пластмассовых планок.
  3. В водосточных трубах монтируется в 1-2 нити саморегулирующийся кабель. Крепится он монтажной лентой.
  4. С помощью монтажных коробов, через которые сопрягаются кабели, сеть разветвляется по крыше.
  5. В водоприемниках плоской кровли и внизу труб кабель можно крепить при помощи заклепок.
  6. После укладки кабеля следует проконтролировать соответствие его протяженности необходимому обогреву элементов кровли. Затем ставятся коробки с управляющими включателями для обогрева крыши.
  7. После того, как силовой провод уложен, монтируется сигнальный кабель. Он подключается к термостату.

Советы профессионалов

  1. Перед монтажом системы нужно определить оптимальную мощность провода. Это делается с учетом его эффективного функционирования без излишнего расхода электричества. Обычно достаточно мощности 25-35 Вт, исходя из материала водосточной системы и климатических условий местности.
  2. Систему обогрева можно уложить самостоятельно, главное – сделать все правильно.
  3. После установки обогревательной системы следует проверить ее работоспособность, проконтролировать ее заземление и настроить термостат.
  4. Обогревательный кабель не даст промерзать водосточной системе кровли и будет растапливать на ней снеговую шапку. Вы можете выбрать для этого саморегулирующийся либо резистивный провод. Зависит это от площади крыши и климата вашего региона.

Посмотрите видео по теме статьи. В нем подробно описываются системы антиобледенения для кровли и особенности их монтажа:
