Установка обратного клапана на канализацию своими руками

Обратный клапан для канализации

Защитить от прорыва нечистот в квартиру на первом этаже через унитаз или раковину поможет обратный (или фановый) клапан. Выясним, как он устроен и как установить его своими руками.

Затопление квартиры – очень неприятное событие, чреватое внеплановым ремонтом. А уж если затопление вызвало извержение канализационных вод из унитаза или раковины – последствия могут стать катастрофическими. Надежной защитой от такой неприятности станет установленный на канализационную трубу обратный клапан. Выясним, когда требуется установка обратного клапана, как устроен этот агрегат, и как смонтировать его своими руками.

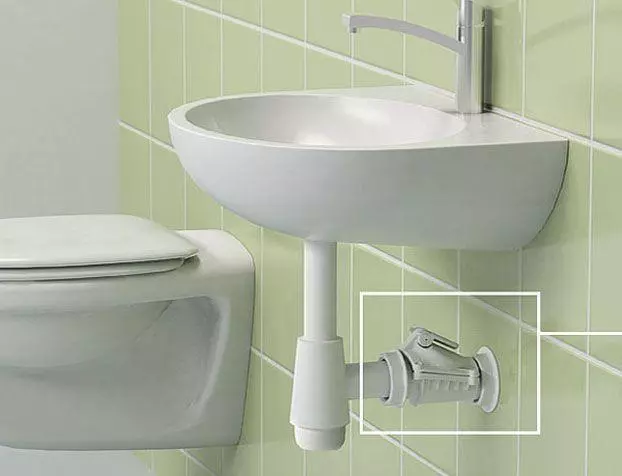

Обратный клапан

Шаровой

Канализационное затопление особенно вероятно в высотных домах, где на одной вертикальной трубе располагаются сразу несколько квартир. Может оказаться достаточным для засорения стояка даже одного полиэтиленового пакета, и тогда да, не находящая себе пути, будет устремляться обратно, выплескиваясь из всех сливных отверстий. Особенно вероятна такая ситуация в старых домах, где трубы покрыты с внутренней стороны толстыми корками отложений.

Особенно высок риск обратного прорыва отработанной воды в квартирах на первом этаже. Часто на ночь в таких квартирах приходится затыкать стоки тряпками, пробками и другими импровизированными затычками. Но если на первых этажах установлены клапанные затворы, вода может прорываться и на втором этаже. До третьих этажей напора обычно уже не хватает, а если он достаточно силен, то просто разрушит затор и вода уйдет в трубу.

Итак, ставить обратный клапан стоит, если:

  • Ваша квартира расположена на первом или втором этаже.
  • Вы живете в индивидуальном жилище: коттедже, даче, частном домике.
  • Дом построен давно и в нем не проводилось капитального ремонта канализационной системы с заменой стояков.
  • По словам соседей, в доме нередки случаи засорений канализации.

Небольшие затраты на покупку и установку защитных устройств в этом случае окупятся сторицей, позволив не опасаться внезапных расходом и нервотрепки.

[warning]Если в доме установлен общий клапан на стояк, он может снизить риск затопления. Но в проблемных квартирах лучше поставить отдельные клапаны на каждый сток для полной уверенности.[/warning]

Устройство

В 2018 году существует множество вариантов такого агрегата. Они отличаются материалами, размерами и формой, способом запирания и многими другими параметрами. Но назначение у всех видов клапанов одно – отсечь в трубе канализационную воду, резко устремившуюся в обратном направлении.

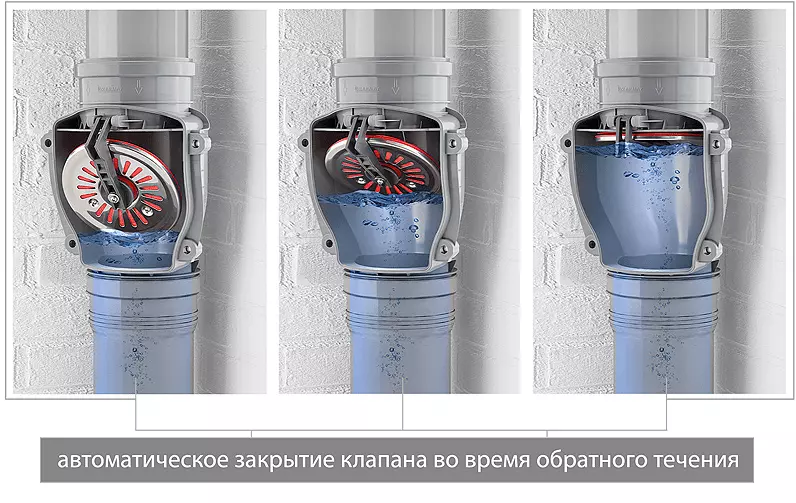

Аэратор для канализации

Практически у любой конструкции есть следующие элементы:

  • Патрубки, через которые сливаемая вода входит в клапан и покидает его.
  • Ручка, которая перекрывает клапан принудительно. Ее можно использовать, отсекая выходы из канализации на ночь, или при попытке прочистить канализационную систему.
  • Съемная крышка, которая позволяет проинспектировать состояние клапана и при необходимости выполнить очистку его деталей от загрязнений.
  • Запорный механизм. У шарового клапана – это резиновый шарик, но могут также применяться мембраны, заслонки и другие устройства.

[warning]Клапан не будет работать, если перепутать «вход» и «выход» местами. Обычно направление движения стоков в клапане показано стрелкой, нанесенной на корпус. Учитывайте его при монтаже![/warning]

Основные виды

Прежде всего, клапаны различаются по диаметру. В стандартах для монтажа канализации, оставшихся еще с советских времен, для стояков установлен диаметр в 110 мм, а все прочие трубы имеют диаметр в 50 мм. Сегодня появились и нестандартные варианты, например, с диаметром 75 мм, но они имеют существенно меньшее распространение.

Для изготовления отсечных устройств используют различные материалы. Они могут быть как металлическими (бронза, латунь, нержавеющая или углеродистая сталь), так и полимерными (ПВХ, полиэтилен). Каждый из вариантов имеет свои преимущества и недостатки:

  • Металлические изделия стоят существенно дороже. Они долговечны, но требуют внимания к своему состоянию и периодического обслуживания.
  • Пластиковые клапаны стоят дешевле. Они практически не корродируют. Но механическая прочность у таких конструкций меньше.

Конструктивно обратные (или фановые) клапаны тоже различаются. Вот наиболее распространенные варианты:

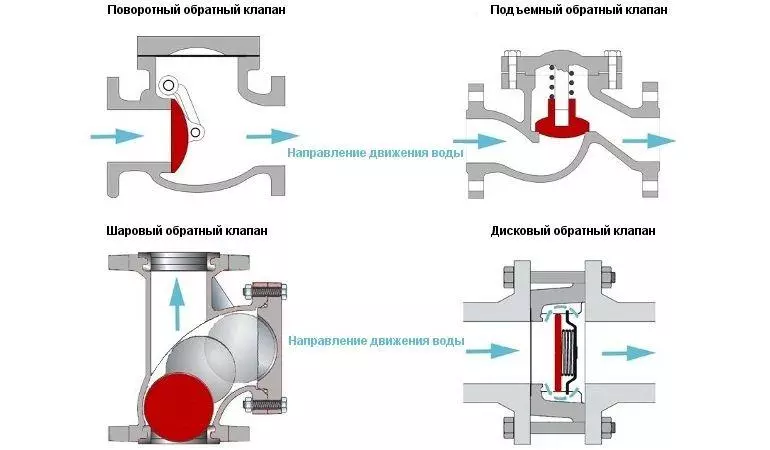

Виды обратных клапанов для канализации

  • Шаровый клапан устроен очень просто: в трубе свободно находится резиновый шарик, диаметр которого немного превышает общий диаметр трубы. При движении жидкости в прямом направлении шарик отходит в специальную камеру, а при обратном движении подхваченный водой шарик плотно затыкает горловину трубы. Благодаря столь простой конструкции, в этом устройстве ломаться просто нечему.
  • Межфланцевое устройство. Самый компактный вариант. Такой клапан удобен для монтажа в ограниченном пространстве. Но при выходе из строя придется разобрать часть системы, чтобы починить или заменить забарахливший узел.
  • Подъемные и поворотные клапаны имеют в конструкции подпружиненные заслонки. Такие устройства сравнительно крупногабаритные, тяжелые и не дешевые. Преимущество – возможность легко выполнить разборку для очистки, регулировки и мелкого ремонта.

Выбор конкретного типа устройства зависит от отпущенного на ремонт бюджета, места установки, типа трубы и имеющихся условий.

[note]Как правильно установить воздушный клапан для канализации читайте в статье: здесь[/note]

Порядок установки

Сама процедура монтажа фанового клапана не отличается сложностью. Даже дилетанты в сантехнике обычно справляются с ней без особых затруднений. Порядок установки разберем несколько ниже, а пока назовем несколько общих правил, которые стоит учесть перед началом работы:

  • Перед установкой стоит проверить купленный прибор на герметичность. Для этого в него наливают кружку воды со стороны выходного отверстия и оставляют клапан на некоторое время. Если аппарат пропускает воду, стоит проверить мембрану, не попал ли под нее мусор. Другими причинами недостаточной герметичности может быть пересыхание резиновых деталей от длительного хранения или заводской брак.
  • Стоит подбирать клапан точно такого же сечения, как и труба. Установка через переходник крайне нежелательна. Любой переходник – это дополнительные места соединения, через которые может начать подтекать жидкость. Кроме того, изменения диаметра трубы вызовут скачки скорости протекания воды, что приведет к повышению вероятности засорения.
  • К фановому клапану должна быть возможность свободного подхода. В аварийной ситуации нужно иметь возможность быстро перекрыть прохождении воды, в обычной практике – проводить ревизию работы и ТО при необходимости. Чтобы все это было возможно, требуется, чтобы вокруг установленного агрегата было достаточно места.

[warning]Лучшим вариантом места для установки называют вход в центральную трубу стояка. Но такой запор довольно объемен, занимает много места и далеко не в каждой квартире поместится. Поэтому наиболее часто применяют вариант с монтажом отдельных клапанов на каждую раковину и унитаз.[/warning]

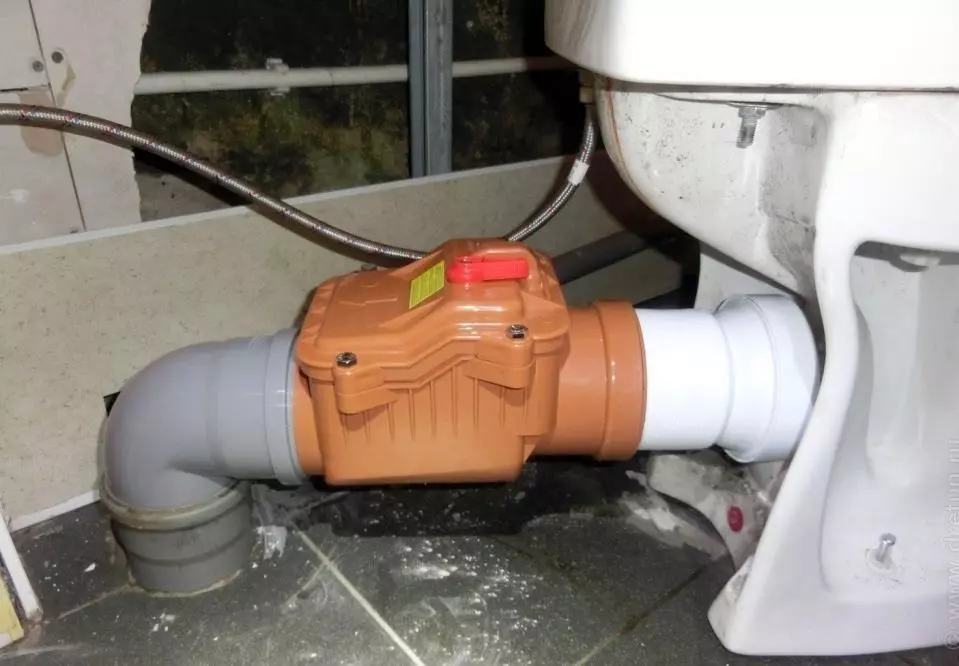

Обратный клапан на канализации

Для частных строений проблема нехватки места обычно не так остра, но здесь нет особого резона устанавливать клапан в помещении. Установить его лучше в отдельном канализационном колодце или в подвале. Только место установки должно быть утепленным, иначе при падении температур ниже ноля устройство перестанет работать.

Необходимые материалы и инструменты

Для установки обратного клапана на канализацию вам понадобится:

  • Сам клапан, правильно подобранный (согласно правилам, изложенным в нашей статье) по размеру.
  • Строительный нож для обрезки пластиковых труб.
  • Уровень для придания агрегату строго горизонтального положения.
  • Хомуты для крепления клапана к полу или стене, а также крепежные элементы (дюбели, саморезы).

Также может пригодиться силиконовый герметик для придания дополнительной герметичности стыкам и ветошь, чтобы вытереть пролитую воду или обтереть стыки трубы.

Установка обратного клапана на канализацию своими руками. Пошаговая инструкция

Поставить фановый клапан самому довольно просто. Операция выполняется в пять простых шагов:

  1. Выбрать место врезки. Обычно это место стыка унитаза с канализационной трубой или точка стыка двух участков трубы.
  2. С помощью уровня выставить устройство строго горизонтально, без перекосов. Для вертикально устанавливаемого устройства угол не имеет значения (в разумных пределах), так что проверять отвесность не обязательно.
  3. Собрать систему так, чтобы раструбы труб были направлены в обратном току воды направлении.
  4. Сборка соединений канализационной системы не требует использования какой-либо смазки или уплотнителя, кроме стандартных резиновых уплотнителей. При желании можно промазать соединения силиконовым герметиком для большей надежности.
  5. Закрепить клапан или ближайшие к нему участки трубы двумя хомутами к полу или стене. Крепеж должен быть жестким, поскольку вибрация от работы клапана со временем может вызвать расхождение незакрепленного соединения и потерю герметичности.

Как видите, процедура действительно не представляет собой чего-то сложного, не требует специальных навыков.

Советы профессионалов

Хоть монтаж фанового клапана и не представляет особой сложности, профессиональные сантехники утверждают, что и в этом деле есть несколько хитростей, знание которых поможет облегчить работу:

  • Часть моделей фановых запоров способна работать нормально в любом положении, а для других строго обязательно горизонтальное или вертикальное положение. Перед монтажом необходимо изучить инструкцию к прибору, чтобы знать, какое положение является нормальным для его работы.
  • Пластиковый клапан на чугунные трубы можно ставить только с использованием переходников.
  • При выходе из строя какого-либо элемента фанового клапана не рекомендуется изобретать какого-либо заменителя. Если не удается приобрести запчасть заводского изготовления, стоит заменить клапан целиком, а не рисковать, что неудачно отремонтированное устройство не сможет предотвратить затопление.

Также мы советуем посмотреть видео, наглядно показывающее устройство и все этапы установки клапана:

Фановый клапан – это как раз та копейка, которая рубль бережет. Если своевременно потратить совсем немного средств и установить в доме эти полезные агрегат, можно будет спать спокойно, не опасаясь затопления и связанных с ним убытков и нервных затрат.
