Пайка полипропиленовых труб своими руками

Стальные и чугунные трубы сегодня используются крайне редко. Большинство коммуникационных систем прокладывается при помощи пластиковых труб. Соответственно и способ их соединения отличается от привычной сварки по металлу. Для соединения деталей между собой применяется пайка пластиковых труб, которую можно выполнить своими силами.

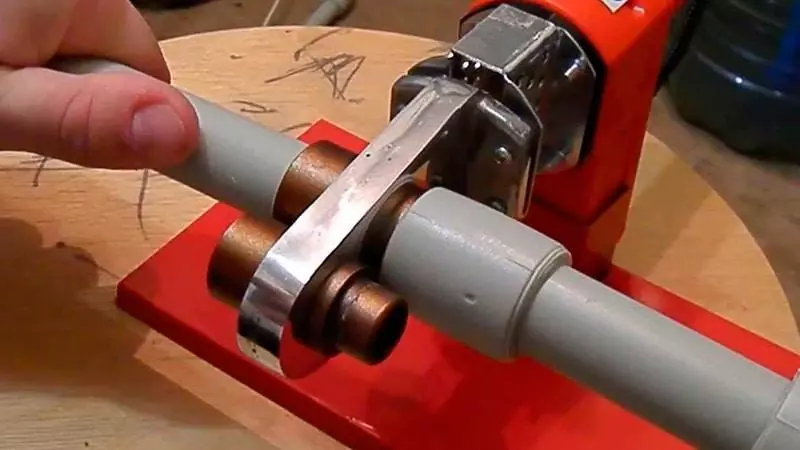

Пайка полипропиленовых труб своими руками

Оборудование

Пайка представляет собой соединение нагретых концов трубы между собой. Для прочной фиксации требуется нагрев до высокой температуры, что достигается при использовании сварочного агрегата.

Паяльный аппарат, предназначенный для этой цели, может быть одного из трех видов:

  1. Автоматическая модель
  2. Полуавтомат
  3. Сварочный аппарат на ручном управлении. Используется для труб диаметром до 25 мм.

К любому из этих сварочников необходим комплект насадок, чтобы иметь возможность паять трубы разного диаметра.

Необходимые материалы и инструменты

Кроме сварочного аппарата – главного прибора для пайки – потребуются также инструменты из следующего списка:

  • Инструмент для резки трубы. Это могут быть специальные трубные ножницы или пила. При покупке трубореза обратите внимание на диаметр трубы, для которой он предназначен.
  • Напильник. При резке труб на них образуются заусенцы, которые нужно будет удалить. Если нет напильника, можно воспользоваться ножом.
  • Измерительный прибор. Подойдет рулетка или даже простая линейка.
  • Маркер для нанесения отметок на трубы.

Если диаметр трубы, которую вы собираетесь паять, более 40 мм, нужно приготовить специальное монтажное приспособление.

Из материалов вам нужны будут непосредственно трубы и арматура, обезжириватель, ветошь.

Технология

Существует несколько вариантов пайки полипропиленовых труб. Каждый способ начинается с того, что нужно вставить в гнездо сварочного аппарата соответствующую насадку и включить его.

  1. Диффузионная пайка. Как видно из названия, при этом способе соединения одна деталь словно проникает в другую. Трубы нагреваются до нужной температуры, соединяются между собой, а расплавленный материал обеих деталей смешивается. После застывания получается монолитная труба. Однако, этот вариант подходит исключительно для однородных материалов.
  2. Полифузионная пайка. Это разновидность диффузиозной технологии. Только в этом случае плавится лишь одна деталь – вторая остается неизменной.
  3. Раструбная пайка. Этот вариант подходит для соединения труб разного сечения. Первым делом производится нарезка трубы под прямым на участки нужной длины. Если полипропиленовая труба армирована, необходимо зачистить срезы. Далее – торцы обеих деталей единовременно вставляются в насадку, нагреваются и соединяются.
    Трубы должны остывать строго в неподвижном положении!
  4. Стыковая пайка. Обычно используется для соединения труб с большим диаметром. Важно ровно нарезать трубу на участки и тщательно зачистить срезы. Затем концы труб нагреваются аппаратом и соединяются встык. Получается прочное и надежное соединение.
  5. Муфтовая пайка. В этом случае для соединения двух участков трубы используется специальная арматура – муфта. При помощи сварочного аппарата нагревают именно ее, а не края труб.
  6. «Холодная» пайка. Это способ, который не требует использования сварочного аппарата. Трубы по сути склеиваются между собой специальным составом, хотя прочность соединения ничуть не уступает сварному шву. Данный вариант подходит лишь для тех коммуникационных систем, где давление жидкости в трубах небольшое.

технология пайки полипропиленовых труб

Пайка полипропиленовых труб своими руками. Пошаговая инструкция

Один из самых распространенных способов пайки пластиковой трубы – раструбный. Для его реализации требуется четкое следование определенному алгоритму.

1 шаг. Обрезка

Для обрезки труб удобнее всего использовать специальные ножницы, которые называются труборезы. Срез должен быть абсолютно перпендикулярным. Если он будет скошенным, то при пайке образуется наплыв, что приведет к уменьшению внутреннего диаметра трубы в месте сварки.

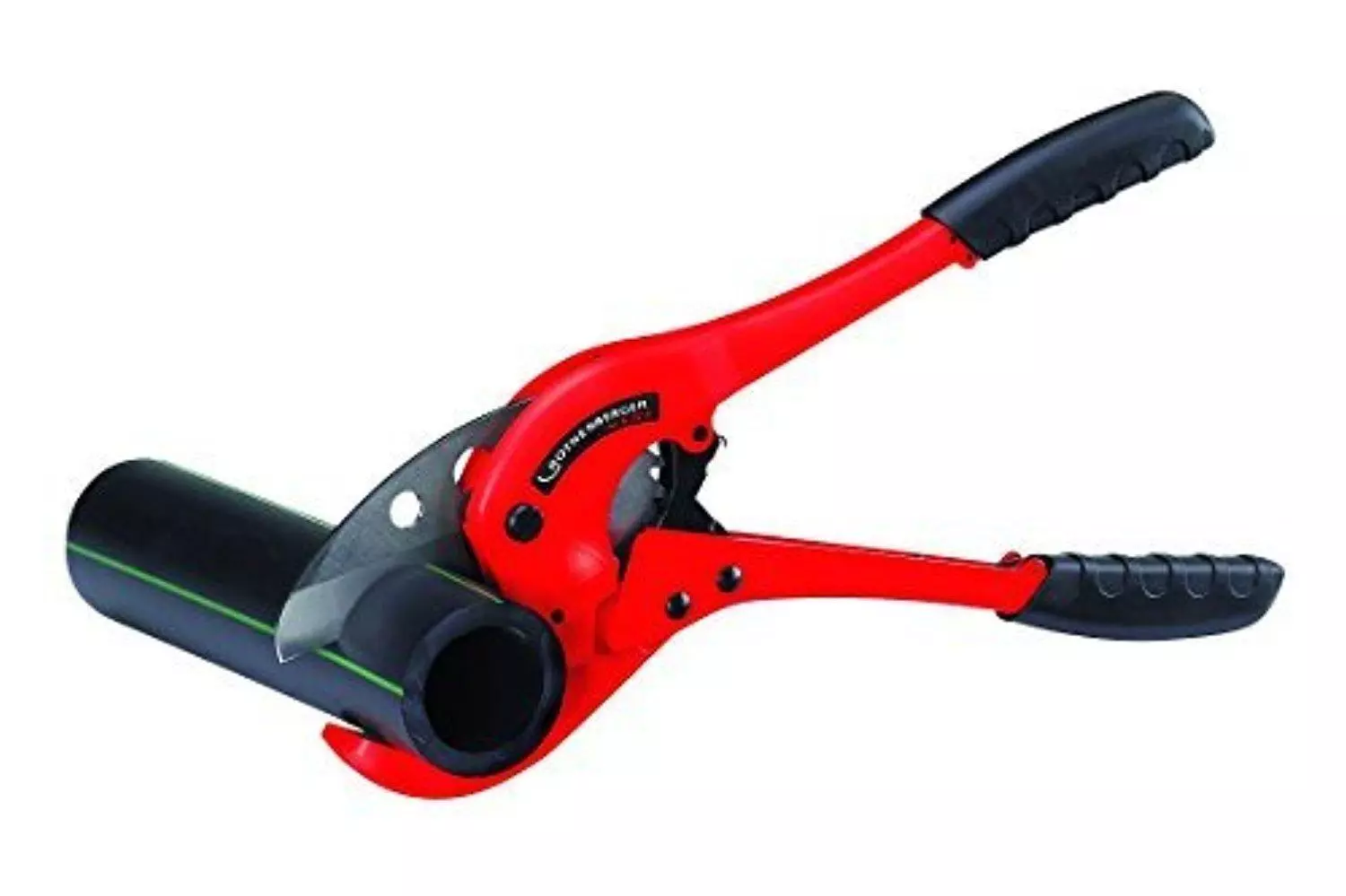

устройство для обрезки полипропиленовых труб

2 шаг. Формирование фаски

Нужно определить деталь. Которая будет заходить в раструб, и сформировать на ней фаску. Для этой цели предназначены специальные инструменты – калибраторы, каждый изготавливается под конкретный диаметр. Другой вариант – специальная насадка для шуруповерта, которая работает примерно по тому же принципу. Если труба армированная, используется специальный шейвер, чтобы ее не повредить.

Снимать верхний слой с армированной трубы ручным способом не следует, можно повредить деталь.

3 шаг. Подготовка оборудования.

Оптимальная температура пайки трубы составляет 260 градусов. Именно такое значение и следует установить на сварочном аппарате, если на нем предусмотрены вариации. Перед тем, как включить прибор в сеть, нужно надеть на него двусторонние насадки. После включения нужно дождаться нагревания паяльника для нужной температуры. При этом загорится зеленая лампочка.

4 шаг. Монтаж

Те детали, которые нужно соединить между собой, вставляют в насадки одновременно и выдерживают в течение нескольких секунд. Предварительно на трубе следует сделать отметку, которая будет указывать – на какую глубину вставлять одну деталь в другую.

Когда детали прогреются в течение определенного времени, нужно соединить их между собой. Одна труба вставляется в другую до отметки маркером.
После этого двигать детали относительно друг друга нельзя, так как это нарушит качество и прочность соединения. Примерно через полминуты шов застывает настолько, что исправить положение труб будет уже невозможно.

Когда соединение зафиксируется и полностью застынет, нужно проверить диаметр отверстия, которое получилось на месте пайки. В идеале диаметр должен совпадать с диаметром трубы, не должно быть наплывов, которые перегораживают отверстие. Если таковые имеются. Работа выполнена некачественно, трубы следует перепаять.

Таблица температур и времени пайки

Один из важных моментов при пайке полипропиленовых труб – правильный выбор температуры и времени. Если эти параметры подобраны верно, получится прочное и надежное соединение. Температура пайки составляет 260 градусов. Время обработки деталей зависит от габаритных размеров труб.

Наружный диаметр, мм162025324050637590110
Посадочная глубина, мм12141618202326283033
Время нагрева, сек5678121824304050
Время фиксации, сек4446668101112

Если работы проводятся в неотапливаемом помещении в холодное время года, длительность нагрева может быть увеличена на две секунды. При точном соблюдении указанного в таблице времени работы будут выполнены быстро и точно.

Советы профессионалов

Несмотря на то, что пайка полипропиленовых труб кажется простым занятием, здесь есть свои нюансы и тонкости. Профессионалы советуют обратить внимание на следующие моменты.

  1. Для получения надежного соединения используйте только качественные трубы и муфты. Если вы заметили дефекты на деталях, их следует заменить. В противном случае герметичность системы может быть нарушена.
  2. Используйте материалы одного производителя. Несмотря на то, что многие детали разных марок подходят друг к другу по размерам, для монтажа одной коммуникационной системы следует использовать материалы одного производителя. Каждая производственная организация имеет свои собственные стандарты по выпуску труб и фитингов, так что в сборе они составляют идеальную с точки зрения производителя систему. Детали разных марок могут отличаться даже по химическому составу.
  3. Если вы только начинаете работать с трубами, используйте прибор с фиксированной температурой нагрева – 260 градусов, это позволит вам не допустить перегрева. Труба, которая слишком долго находится в паяльнике, становится слишком мягкой и деформируется при монтаже – такого быть не должно.
  4. Обращайте внимание, что температура нагрева сварочного аппарата не опускалась. На это указывает специальный индикатор. На глаз сложно определить степень нагрева трубы, поэтому неопытный монтажник может выполнить соединение и при меньшей температуре. Это чревато будущими протечками. Во избежание слишком слабого нагрева не выключайте прибор из сети в течение всего времени работы.
  5. Повторное использование фитингов невозможно. Если он с первого раза встал неправильно или неплотно, перепаивать его не следует.

Таким образом, пайку полипропиленовых труб при наличии специального оборудования вполне реально выполнить в домашних условиях. Новичкам важно не только четко следовать алгоритму, но и прислушаться к советам профессионалов, которые знают о нюансах этого процесса.
Как правильно выполнить пайку полипропиленовых труб своими руками поможет следующее видео.
