Пластиковые трубы для канализации: выбор, размеры

Ассортимент пластиковых труб, выпускаемых отечественными и зарубежными производителями, расширяется ежегодно. Разбираемся, как выбрать подходящие трубы из ПВХ и не ошибиться с размерами.

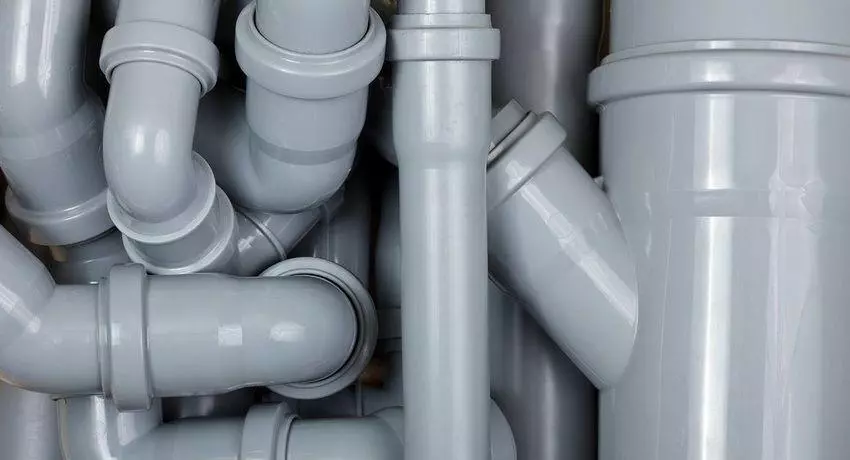

raznovidnosti-plastikovyh-trub-dlya-kanalizacii

Сегодня встретить канализационную систему, построенную с использованием металлических труб, встретишь уже относительно редко. Трубы из ПВХ сегодня выпускаются многими производителями в России и за рубежом. Чтобы правильно собрать из них систему отведения сточных вод, нужно разобраться в том, какие виды труб существуют, для чего они используются и какой объем стоков способны пропустить.

Виды ПВХ

Трубы ПВХ обладают различной плотностью. Исходя из этого показателя, выделяют три вида труб, применяемых на различных участках канализационной магистрали:

  • SN-2. Это наименее плотный подвид. Его назначение – прокладка канализационной системы в квартирах, внутри частных домов, внутри жилых зон, где нет сильного движения транспорта.
  • SN-4. Пластик этих труб более толстый и плотный. Данный вид используется, чтобы провести линию трубопровода под автомобильной дорогой с умеренной интенсивностью движения.
  • SN-8. Это трубы для устройства промышленной канализации. Примеры их применения – канализации городов (общегородского и квартального уровня), заводов, линии, проложенные под магистралями с высокой интенсивностью дорожного трафика.

От плотности во многом зависит стоимость труб. Поэтому стоит понимать, какой именно вариант подойдет под ваши цели, чтобы смета на создание канализационной системы не оказалась неоправданно большой.

Типичная ошибка при расчетах – определять бюджет исходя из общей длины труб, которые необходимы на ее создание. Однако существенную часть бюджета обычно составляют расходы на поворотные и разветвляющие элементы.

Обычно при проектировании системы из канализационных труб стремятся к тому, чтобы линии имели как можно меньшее количество изгибов, поворотов, ответвлений. Во-первых, это существенно удорожает работы. А во-вторых, каждый поворот в будущем может оказаться местом образования засоров. Поэтому перед началом монтажа канализации необходимо тщательно проработать ее проект.

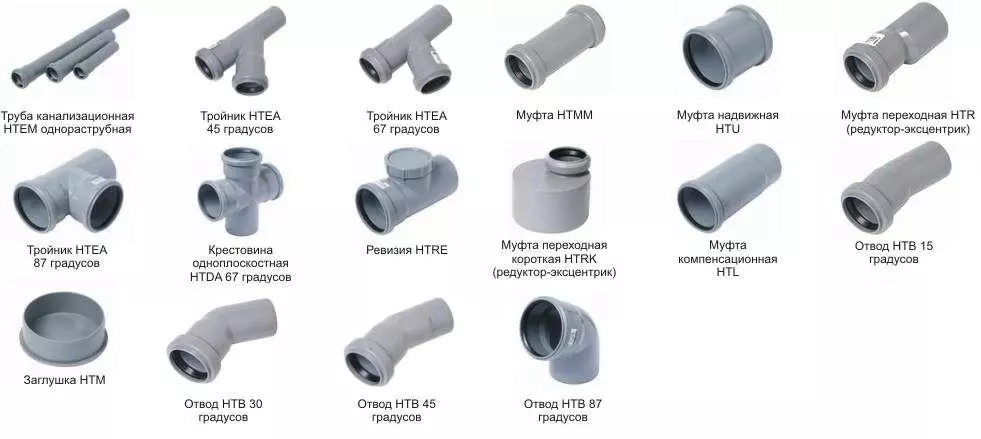

Выбор пластиковых труб для канализации



Вот основные категории фасонных элементов, применяемых при монтаже канализации:

  • Соединительные элементы (муфты, хомуты). Они также могут обеспечить смещение по эксентриситету или соединение труб разных диаметров.
  • Тройники и крестовины.
  • Поворотные элементы.
  • Ревизионные элементы. Они позволяют провести прочистку ближайших участков при необходимости.
  • Компенсаторные патрубки. Они нужны, чтобы снизить воздействие от линейного расширения трубы.

Перед сборкой линии лучше разложить все приобретенные элементы на полу в нужном порядке, чтобы еще раз увидеть, как будет выглядеть новая линия и не были ли при проектировании допущены ошибки.

Размеры и диаметры

На стадии проектирования нужно определить, какие диаметры труб понадобятся и рассчитать их длину. Начать надо с того, какие приборы в доме нуждаются в отведении канализационных стоков. Вот требуемые диаметры, в зависимости от типа сантехнического прибора:

Схема устройство канализации

  • Стиральные машины, посудомойки требуют сточных труб диаметром в 2,5 см.
  • Душевая кабина, мойка на кухне, ванна должны обеспечиваться трубами диаметра 4 или 5 см, т.к. от них нужно отводить больший объем стоков.
  • Умывальник, биде. Для таких приборов хватит 3-4 см диаметра трубы.
  • Разводка труб по квартире – 4-5 см.
  • Отведение от стояка осуществляется трубой с диаметром в 6,5-7,5 см.
  • Главный стояк, а также слив унитаза должны иметь диаметр в 10-11 см.

Определяя длину труб, помните, что сделать из длинного короткое всегда проще, чем наоборот. Оставьте запас длины в 10%, чтобы не столкнуться с неприятностями при монтаже.

От каждой точки сброса сточных вод в канализацию до стояка нормы конструирования канализационных систем позволяют откладывать только определенное расстояние. Если оно будет больше, чем положено по нормативам, придется делать вентиляционные отводы. Узнать нормативную длину можно из приведенной таблицы:

Таблица углов наклона канализации

Зная длину, плотность и диаметр необходимых труб, можно переходить к подбору конкретных решений.

Для наружной

Канализация наружного и внутреннего типа строится из труб с различным сечением. Сначала разберем, какие диаметры применяют для наружной канализационной разводки:

  • Диаметр в 11 см – минимальное значение для наружных труб. Он позволяет отводить стоки с данного участка.
  • Если предполагается, что канализационная система станет обслуживать несколько домов, стоит брать трубы с диаметром в 31,5 м.
  • Для магистральной линии, в которую будут попадать стоки с небольшого поселка, понадобится труба с диметром в 63 см.

Кроме труб, для наружной канализационной системы будет нужен также фекальный шланг, выполняемый из ПВХ.

Канализационные трубы ПВХ для наружной канализации

Перепутать трубы для наружной прокладки канализации нельзя: они имеют оранжевый цвет.

Производители выпускают широкий ряд моделей труб по длине. Наиболее стандартными являются трубы длиной в 50, 100 и 200 см, они есть у любых производителей. Некоторые компании выпускают элементы и большей длины: 300, 600 и даже 1200 см. Такое разнообразие позволяет проложить линию любой длины и сложности.

Стоимость

Внутренняя канализационная разводка выполняется из труб, имеющих серый окрас. Их стоимость сравнительно невелика, поскольку это наиболее тонкие и простые в изготовлении элементы. Встречаются различные диаметры: 3,2 см, 4 см, 5 см и 11 см, причем 5 см – наиболее распространенные в сантехнической практике изделия.

Как правило, длина элементов для внутренней прокладки гораздо меньше, чем для наружной (по производственным соображениям: в квартире практически не найти участка, где была бы нужна 3 м прямая труба). Диапазон размеров ограничен значениями от 0,25 до 3 м у большинства изготовителей, хотя сегодня можно отыскать и нестандартные изделия.

Цена, в зависимости от диаметра и длины элемента может колебаться от 30 до 450 рублей.

Как правильно выбрать

В качестве примера мы станем рассматривать случай, когда домашняя канализационная разводка создается «с нуля». Такой случай актуален для новостроек или для полной замены канализационных линий в здании. При составлении проекта надо учесть следующие показатели:

  • Сколько человек проживает в доме. От этого параметра зависит, сколько канализационных стоков система будет отводить каждые сутки.
  • Количество сантехнических устройств, которые нуждаются в отведении сточных вод.
  • Количество поворотов, ответвлений.
  • Диаметр внутридомового стояка.

Также требуется учитывать, какой бюджет отпущен на создание канализационной разводки. Во многом осуществить подбор элементов можно, если руководствоваться элементарными знаниями физики и здравым смыслом.

Понятно, что труба не может быть слишком тонкой (тогда она не обеспечит нормального отведения стоков). Но и слишком толстые и громоздкие элементы не нужно монтировать там, где в этом нет насущной необходимости. В этом случае производительность системы вырастет незначительно, но она получится заметно более дорогой и громоздкой.

Как соединять в квартире

Если водопроводные трубы из ПВХ требуется спаивать, что требует и навыков, и специального оборудования, то канализационные трубы соединяются гораздо более просто. Это связано с отсутствием в канализационных трубах существенного напора. В сантехнической практике распространены в основном два метода соединения:

Особенности монтажа муфт

  • Стыковка «в раструб». Большинство элементов (трубы и фитинги) имеют на одном конце раструб, оснащенный кольцом из резины для уплотнения. Соединять такие элементы просто: конец, не имеющий раструба, вставляется в раструб следующего элемента. При необходимости, можно применить герметик для большей водонепроницаемости. Раструбы должны быть расположены навстречу течению стоков.
  • Соединение на клей. В этом случае фасонные элементы должны обладать близкими диаметрами соединяемых частей.

Выставление угла наклона канализационной трубы

Соединяя трубы, важно не забыть создать уклон от слива к стояку в 2-3 см на метр трубы.

Советы профессионалов

В каждом деле большое значение имеет практический опыт. Вот несколько советов от профессиональных сантехников, которые позволят правильно подобрать трубы и соорудить канализационную систему любой степени сложности:

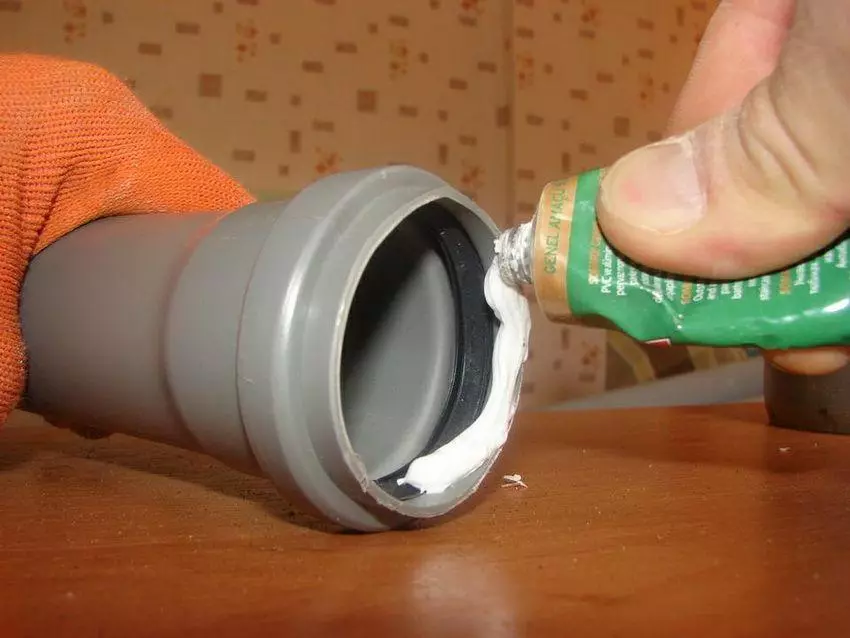

Нанесение клея на стыки канализационных труб

  1. Стыки пластиковых труб должны быть закреплены плотно. Если труба «ходит» в соединении, значит, резинка в раструбе изношена или мала по размеру. Загерметизировать соединение поможет сантехнический герметик.
  2. При создании поворотов не стоит использовать прямой угол. В нем почти наверняка образуется засор. Если нужно выполнить такой большой поворот, возьмите два фитинга по 45°.
  3. Не стоит экономить на создании канализационной системы. Комплектующие должны быть высокого качества. Также стоит обдумать возможность установки аэратора и обратного клапана.
  4. Рядом с каждым поворотом трубы требуется сделать ревизионный блок. Это сопряжено с определенными затратами, но зато существенно упростит обслуживание труб в дальнейшем. Также ревизионными окнами надо снабжать длинные прямые участки.

Также мы рекомендуем посмотреть обучающее видео. В нем подробно разобраны аспекты подбора труб и фасонных элементов для создания канализации в доме:

Самостоятельно спроектировать канализационную систему, подобрать правильно трубы, собрать из них все необходимые линии и подключить сантехнические приборы самому не очень сложно. Но требуется соблюдать основные положения санитарных норм и выполнять все работы максимально аккуратно.
