Пол со сливом своими руками

Пол со сливом необходим для обустройства душевой кабины без поддона. Его вполне можно сделать своими руками. Разбираемся с технологией организации стока путем установки трапа и выясняем, какие нужны материалы.

Душевая с трапом

Причины для обустройства пола со сливом своими руками бывают различными. Такая конструкция необходима при строительстве бани, но и в городской квартире она может оказаться востребованной при строительстве душевой кабины, лишенной поддона. Чтобы устроить пол со сливом, нужно обладать определенными знаниями строительных технологий. Но все же эта задача не так сложна, как может показаться на первый взгляд. Разберемся, как это делается в деталях.

Виды трапов

Трап, или конструкцию  для стока воды, можно сделать несколькими разными способами. Вот наиболее распространенные варианты:

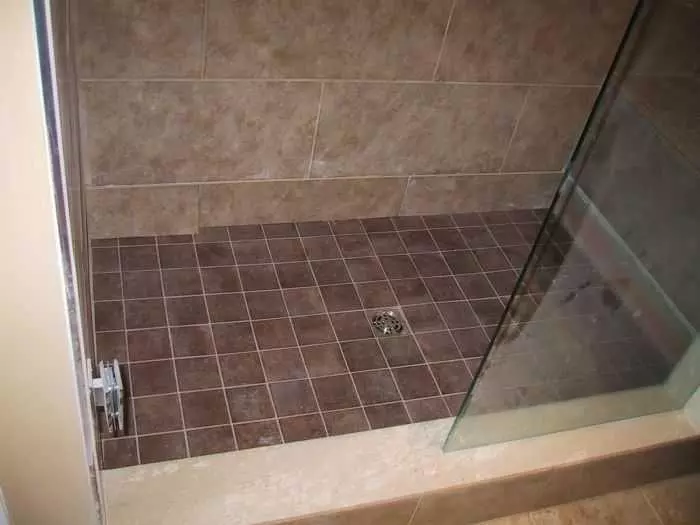

Слив в полу

  • Точечный сток. В этом варианте отверстие, куда стекает вода, обычно имеет скромные габариты. Оно может располагаться в любой точке комнаты (в центре, в углу, у стены). Отверстие закрывает решетка (она бывает круглой или квадратной). Естественно, пол должен иметь небольшой уклон в направлении отверстия, чтобы обеспечить стекание воды.Слив линейный
  • Линейный трап. Форма камеры, куда стекает вода – вытянутый прямоугольник. Обычно приемную камеру такого типа располагают около одной или нескольких стен, на небольшом расстоянии от них.
    По сути, точечный и линейный слив отличаются незначительно – только формой  приемного канала.

    Сливной трап в стене

  • Пристенный трап. Особая конструкция, которая, на первый взгляд похожа на линейную. Ее приемник тоже напоминает узкий и длинный прямоугольник, но на этом сходство заканчивается. Приемная камера упрятывается в стену, а не в пол, и канализационная труба тоже проводится внутри стены. Отверстия для стока воды помещены точно рядом со стеной.

Наиболее часто при сооружении пола со сливом сток организуют с помощью точечных трапов. Причина такой популярности – в простоте установки и дешевизне соответствующего оборудования. Линейные сливные конструкции стоят дороже, поэтому применяются реже.

Наиболее дорого и трудно установить пристенный трап. Зачастую это возможно только при капитальном ремонте, сопряженном с переделкой и пола, и стен. Кроме того, оборудование ля организации пристенной системы стоков имеет наиболее высокую цену. Поэтому встречается такой вариант пола со сливом сравнительно редко.

Как поднять пол в ванной под трап

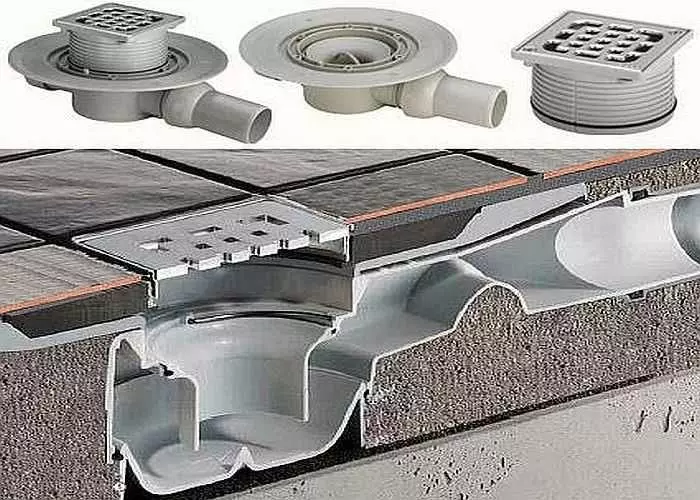

Виды сливног стока

Чтобы смонтировать трап для стока, придется поднимать пол. Даже самые компактные точечные трапы по высоте не ниже 60-70 мм, а кроме того, придется создавать уклон в направлении сточного отверстия. Поэтому чтобы смонтировать в душевой или по всей ванной целиком пол со стоком, его придется поднимать над уровнем капитального пола.

Если в бане поднять пол относительно просто, то в многоквартирном доме придется делать тщательные расчеты по массе, чтобы не перегрузить перекрытия. На сегодня придумано несколько решений этой проблемы. У каждого из них есть свои плюсы и минусы.

Различные виды стяжек

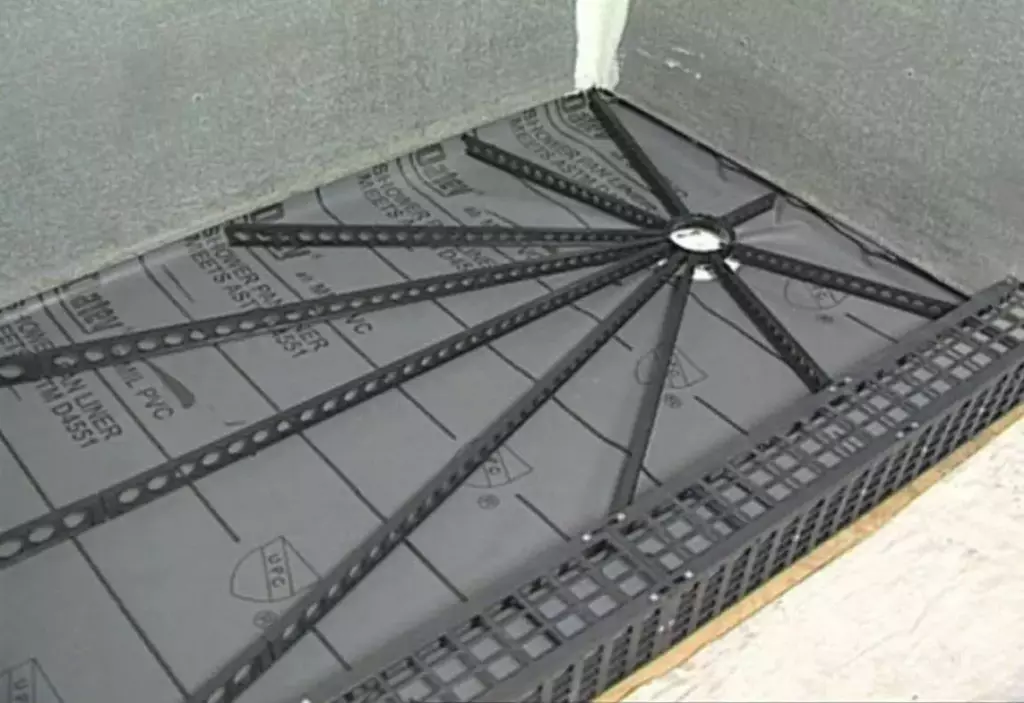

Металлический профиль для устройства паоддонна

Главный недостаток такого пола – относительно большая масса. Кроме того, работы существенно затянутся, так как придется дожидаться, пока залитая смесь полностью высохнет. Однако преимущества у стяжки тоже есть: долговечность и надежность конструкции, возможность установки утепления, комбинирования свойств нескольких материалов.

Вот несколько разновидностей стяжки:

  • Смесь из песка и цемента (ЦПС). Наиболее простое решение. Она достаточно надежна и долговечна, но отличается большой массой.
  • Керамзит, закрытый сверху слоем ЦПС в 30 мм толщиной. Также достаточно тяжелый вариант.
  • Утепленная плавающая стяжка. Экструдированный пенополистирол укладывается на пол и заливается слоем ЦПС в 30 мм толщиной. Такая стяжка обладает неплохими теплосберегающими свойствами и не слишком тяжела. Кроме того, в нее можно уложить систему обогревания пола.
    Для изготовления такой стяжки не годится пенопласт: его прочность мала, поэтому пласты просто помнутся под весом цемента.
  • Легкие бетоны (например, пенополистиролбетон). Материал достаточно легкий, обладает хорошей способностью удерживать тепло. Но требуется провести тщательный расчет по массе, стоимости материала и работ и прочности полов.

Важно помнить, что чем толще «пирог» стяжки – тем больше нагрузка на перекрытие. При толщине более 100 мм вес всей конструкции уже может привести к разрушению перекрытия. Поэтому все расчеты требуется провести очень внимательно.

Подиум на лагах

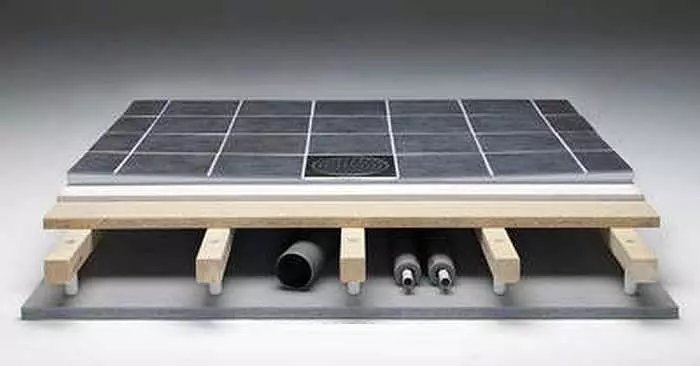

Подиум на деревянных лагах

Деревянные доски – не лучший материал для установки в сыром помещении, но иногда просто не остается выбора. Древесину нужно выбирать тщательно просушенную и не менее дух раз обработать доски пропитками. Выбирать стоит составы для работы на улице (или для дерева, находящегося в контакте с землей), так как защитные свойства таких составов наиболее высокие.

Вариантов конструкции здесь два:

  • Создать наклон с помощью лаг, подтесав их в направлении отверстия стока. Лаги укладывают конвертом, сверху на них стелют слой фанеры (применяются сорта, устойчивые к влаге). На фанеру кладется послойно гидроизоляция, ГВЛ и кафель.
  • Конструкцию пола делают плоской, а наклон создают с помощью разной толщины слоя клея для кафеля. Этот вариант годится для маленьких площадей (например, для душевых кабин).

Полы на лагах весят заметно меньше стяжки. Но такая конструкция требует большого внимания к качеству устройства гидроизоляции.

Подготовительные работы

Поскольку установка пола со сливом требует точного расчета, начинать работу надо с составления проекта. Это позволит определить, сколько и каких материалов потребуется на создание нового пола, каких финансовых затрат потребует строительство, сколько будет весить готовая конструкция.

Также нужно определить, где будет находиться трап. От этого зависит, насколько удобно будет пользоваться сливной системой, какие работы понадобятся для монтажа и сколько времени это займет. К сожалению, в эту часть проекта иногда приходится вносить коррективы на ходу, в процессе работы, учитывая вновь обнаружившиеся обстоятельства.

Этап проектирования часто – один из наиболее кропотливых и длительных, но торопиться на этой стадии нельзя: чем правильней будет составлен проект, тем выше будут качества готовых полов. Нередко приходится перебрать несколько вариантов, пока будет готов оптимальный проект. Стоит также рассмотреть возможность приглашения специалистов для получения консультации на месте.

Также к подготовительным работам относится процедура удаления старой плитки и стяжки, очистка перекрытия, ревизия его состояния и при необходимости – устранение обнаруженных дефектов. Необходимо также проверить состояние канализационных труб.

Технология монтажа

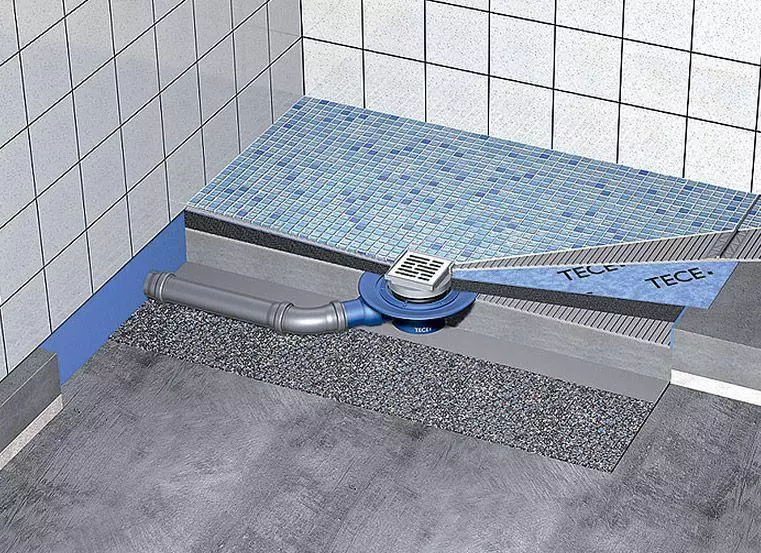

Поскольку конструктивно разные виды трапов могут существенно отличаться, технология монтажа также будет варьировать в широких пределах. Мы рассмотрим установку точечного слива под стяжку на основе экструдированного пенополистирола. Такой пол будет теплым, надежным и не слишком тяжелым. При использовании других методик процесс укладки изменится, но не слишком существенно.

Необходимые материалы и инструменты

Один из необходимых для такой работы инструментов – лазерный нивелир с функцией построения плоскостей. Без него будет трудно правильно выставить маячки так. Чтобы создать правильный уклон пола. Если у вас нет такого инструмента, лучше найти возможность взять его в аренду или приобрести, поскольку он будет полезен для множества работ по домашнему ремонту и отделки помещений.

Также необходимо подготовить:

  • Сливной трап точечной конструкции.
  • Канализационные трубы нужного диаметра (пластиковые).
  • Материалы для создания стяжки (цемент, песок, воду). Можно купить готовую смесь или отдельные компоненты.
  • Пенополистирол.
  • Емкость для замешивания ЦПС и строительный миксер.
  • Инструменты и маяки для заливки пола.

Подготовив все, согласно проекту, можно приступать.

Как сделать пол со сливом своими руками. Пошаговая инструкция

Работу начинают с создания вывода из канализационного стояка. К нему будет крепиться сливная труба трапа. Вывод нужно сделать как можно ниже, поскольку канализационная труба должна иметь уклон от трапа к стояку. Дальше порядок работ такой:

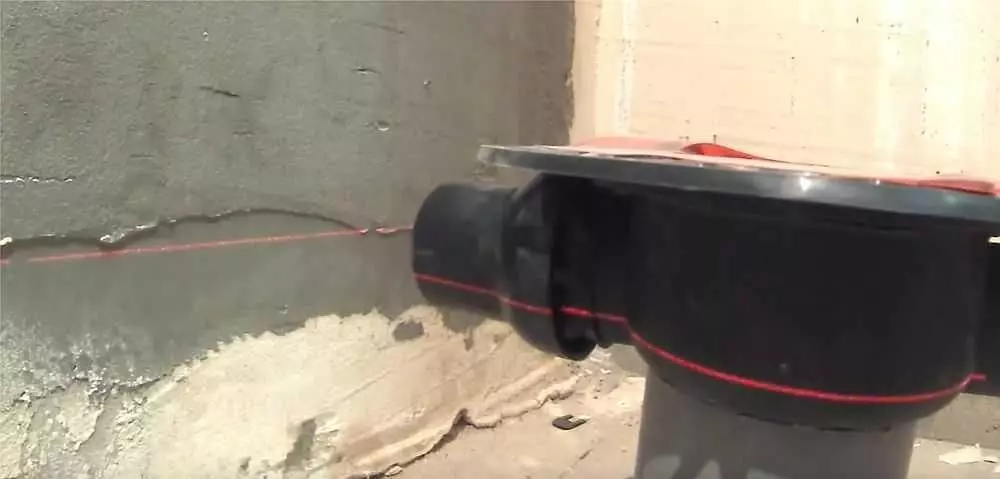

Слив в уже готовой стяжке

  • С помощью нивелира находят высоту стяжки. Луч нивелира располагают по центру трубы, трап располагают таким образом, чтобы его выходная труба осью располагалась примерно на 15 мм выше. Затем нивелир настраивают так, чтобы его луч располагался на 10 – 20 мм выше решетки трапа. Это и будет высота стяжки, ее фиксируют на стенах.Слив в стяжке
  • Делают черновую стяжку. На пол кладут пеноблоки, их скрепляют армирующей сетью. Вдоль стен крепят демпферную ленту, все заливают стяжкой ЦПС. После этого нужно обождать минимум неделю, чтобы бетон схватился, как следует.

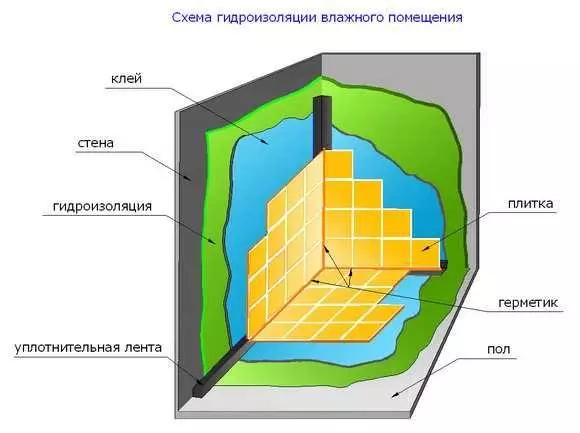

  • Пол и стены промазывают битумной мастикой. Стыки стен и пола проклеивают гидроизоляционной лентой.Схема гидроизоляции
  • Определяют местоположение трапа, ставят его на место и подсоединяют к канализационной трубе.
  • Вдоль трапа укладываются блоки пенополистирола, скрепляются сеткой. Вдоль стен и трапа нужна демпфирующая лента.
  • Заливается чистовая стяжка. При этом важно выставить плоскость решетки трапа правильно.

Укладывать плитку можно только через 4 недели, когда стяжка окончательно затвердеет.

Советы профессионалов

Мы рекомендуем для просмотра несколько обучающих видео. Вы можете увидеть в них все этапы работы, выполненные специалистами:

При аккуратности в работе и наличии некоторых навыков заливки полов сделать в ванной комнате слив в полу вполне возможно своими силами. Важно только не торопиться, тщательно проводить расчеты и выполнять каждый этап работы максимально аккуратно.
