Провести расчет трубы своими руками возможно. Для этого нужно знать некоторые формулы. Без расчета невозможно выполнить водопровод в доме. Как рассчитать диаметр, толщину, уклон – разбираем вместе.

Водопроводные трубы пластик

Система водопровода – важная составляющая комфорта в современной жизни. Большинство людей обращают внимание на водопроводные трубы, только когда они начинают течь. Чтобы избежать этого, важно еще на этапе создания системы подачи воды правильно рассчитать все параметры труб. Сделать это самому можно с помощью определенных формул. Выясним, какие величины трубы нужно знать, и по каким правилам ведут вычисления.

Для чего нужны вычисления

Закон Бернулли, известный многим еще со школы, говорит, что скорость течения жидкости в трубе зависит от давления и диаметра. Соответственно, если диаметр трубы мал, то давление будет слишком велико, что может привести к разрыву трубы. А если давление понизить, то упадет и скорость движения жидкости, а как следствие – и напор, с которым вода течет из кранов.

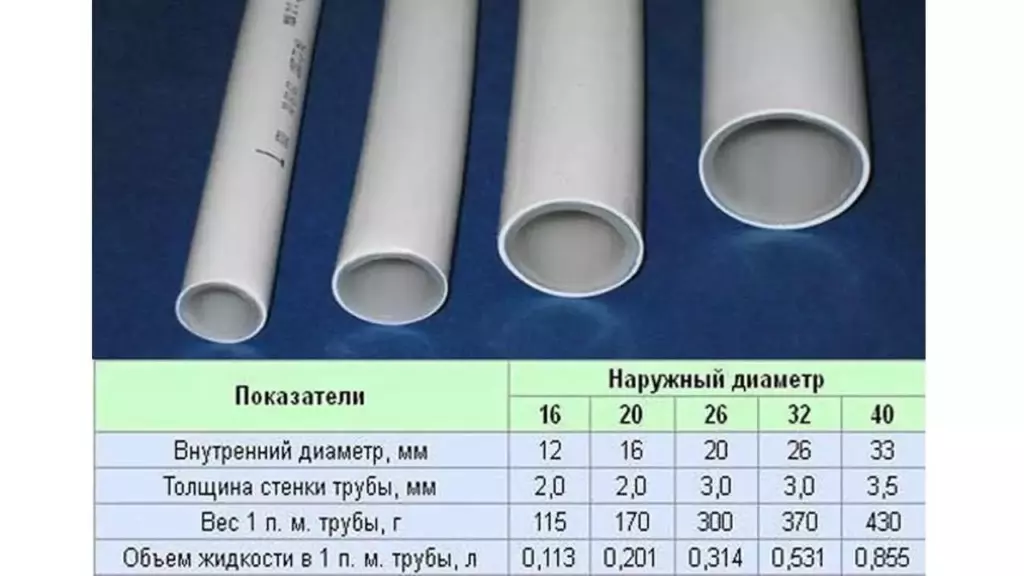

Расчет трубы полипропиленовой таблица

Сегодня для создания водопровода используется несколько разновидностей труб:

  • Металлические (из сплавов меди, чугуна, стали).
  • Пластиковые (из полимеров термопластического типа — полиэтилена, ПВХ, полипропилена).
  • Композитные, или армированные (в них слои полимера и металла взаимно усиливаю друг друга).

Прочностные характеристики этих материалов существенно отличаются, а потому и параметры труб, применяемых для создания водопроводной системы, отличаются между собой.

[warning]Не только прочностные характеристики влияют на параметры труб. К примеру, чугунные и стальные трубы склонны в процессе эксплуатации засоряться известковыми отложениями. Чтобы скомпенсировать падение диаметра, при монтаже он должен быть несколько больше, чем требуется.[/warning]

Отличается и вес. Поэтому брать трубу «с запасом» тоже может быть не оправданно: она будет дороже стоить, больше весить, затруднять монтажи требовать более надежных кронштейнов. При этом выигрыш в пропускной способности может и не оправдать все эти недостатки. Поэтому чтобы трубы подходи для водопроводной системы оптимальным образом, нужно сделать расчет наружного и внутреннего диметра, длины и толщины стенок трубы. Для того чтобы узнать как выбрать правильно пластиковые трубы для канализации: выбор, размеры читайте в этой статье.

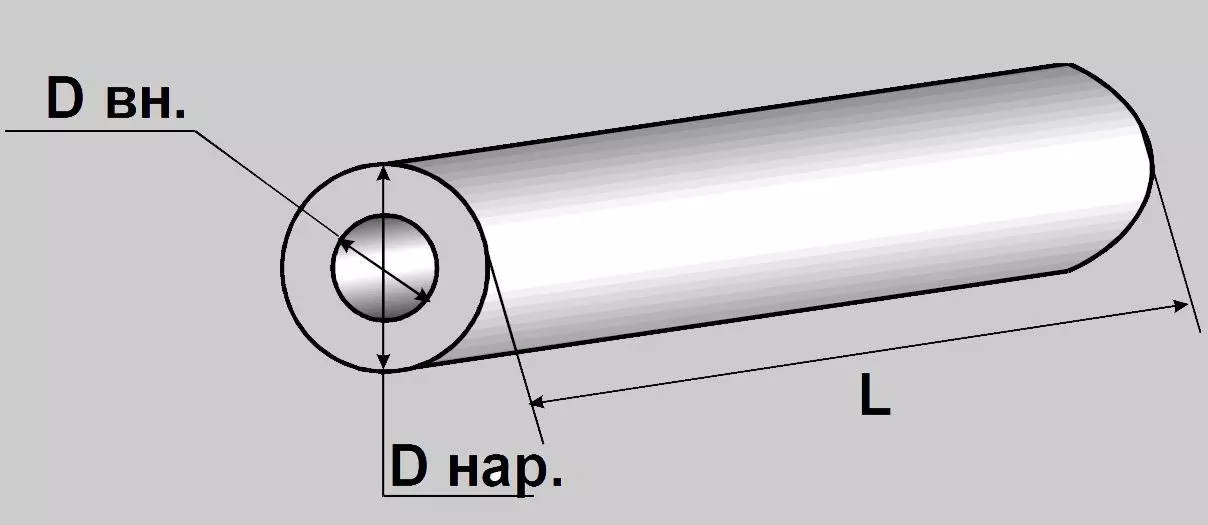

Диаметр наружный и внутренний, толщина стенки, радиус

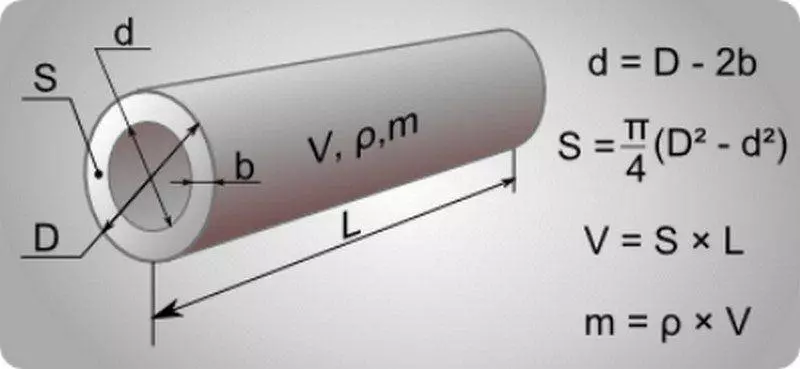

Расчет диаметра трубы

Главной характеристикой водопроводной трубы является его диаметр. При этом он подразделяется на наружный и внутренний. Разница между этими величинами, поделенная пополам, составляет толщину стенки трубы.

Именно от диаметра зависит, с каким напором вода будет литься из кранов. Если диаметр слишком маленький, то при большом напоре вода будет «гудеть» в трубах. Кроме того, повышается риск разрушения трубы.

[important]Если же напор мал, а диаметр слишком велик, вода будет едва сочиться из кранов.[/important]

Подбор диаметра в зависимости от длины для водопровода коттеджа дает следующие результаты:

  • На расстояниях меньше 10 м можно брать трубы, чей просвет составляет 10 мм.
  • Для длины от 1 до 30 м берут внутренний диаметр в 20 мм.
  • Если же трубы имеют длину более 30 м, диаметр должен быть в 32 мм и более.

Замерить диаметр можно с помощью штангенциркуля. Это расстояние между двумя точками, которые соединяются прямой, идущей через центр и расположенной по окружности трубы. Если точки на окружности, составляющей наружный край трубы – это внешний диаметр, на внутренней окружности – внутренний диаметр (или просвет трубы).

[warning]Радиус составляет половину диаметра.[/warning]

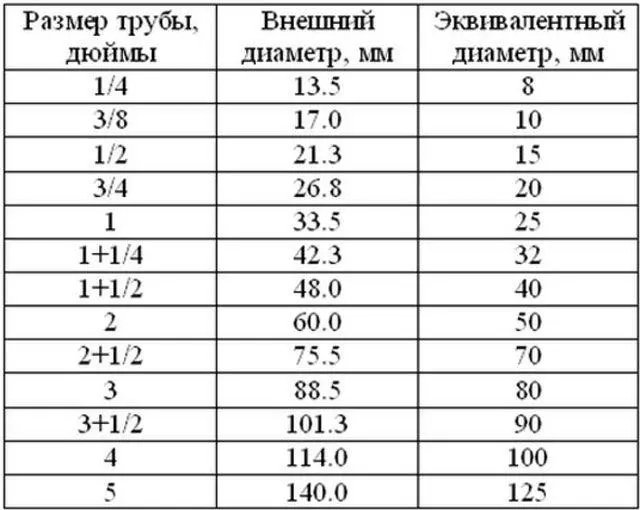

Диаметр может обозначаться в метрической системе (мм) или британской (в дюймах). Первая система используется для труб из меди, вторая – для стальных и полимерных изделий. Перевести их друг в друга легко: 1 дм составляет 2,54 мм. Увидеть соотношение наиболее распространенных значений в метрической и в британской системе вы можете в предлагаемой таблице:

Таблица расчетов труб

Стоит указать, что диаметр в дюймах для полимерной трубы не будет точно соответствовать этим значениям. Дело в том, что толщина стенок у полимерной и стальной трубы отличается. А при создании водопровода наибольшее значение имеет совпадение внутренних радиусов. Вот почему внутренний радиус у полимерной трубы совпадает с таким же параметром металлической трубы, а наружный – отличается.

Как вычислить вес

При покупке стальной трубы очень важно заранее определить ее вес. Ведь от этого параметра зависят многие вопросы транспортировки и монтажа. Для определения веса трубы используют несколько способов.

Наиболее точно можно определить вес 1 погонного метра трубы, вооружившись таблицей, приведенной в ГОСТе. Однако этот способ требует определенных технических навыков, и умения пользоваться документацией.

Для приблизительного вычисления (такой точности обычно достаточно) можно применить правило: Вес = (Диаметр – Толщина стенок)*Толщина стенок*0,025. Последнее число – коэффициент, который применяют для вычисления веса округлых труб. У квадратного сечения берется коэффициент 0,0316, у прямоугольного – 0,0158.

[warning]Если труба покрыта защитным слоем цинка, нужно дополнительно увеличить значение на 0,3%.[/warning]

На основе формул многие производители труб предлагают трубные калькуляторы. Это специальные формы на страницах производителей в сети Интернет. В окошки нужно ввести параметры трубы, и программа сама определит вес.

[important]Полученное по формуле или с помощью калькулятора значение не будет соответствовать ГОСТу, но разницей можно пренебречь ввиду малых размеров. И конечно, нужно не забыть умножить полученное значение на длину трубы.[/important]

Как узнать площадь поперечного сечения

Для цилиндрической трубы рассчитать площадь сечения довольно просто. Для этого нужно вспомнить геометрию, а точнее – формулу расчета площади круга. Для расчета нам нужно взять внутренний радиус трубы (1/2 внутреннего диаметра) и возвести в квадрат. Помножив полученное число на 3,14 (число «Пи»), получим искомое значение.

Для квадратного или прямоугольного сечения провести расчеты также не составит труда. Нужно умножить ширину трубы на высоту, отняв предварительно от обоих значений двойное значение толщины стенки.

Для сложных форм понадобится более замысловатые вычисления. Но обычно можно отыскать онлайн-калькулятор, который может облегчить вычисление.

Объем воды в трубопроводе

Знать объем воды, который может находиться в трубе, полезно во многих ситуациях. Такой расчет может пригодиться при работах на отопительной системе, водопроводе, канализации. Формула для обычной трубы круглого сечения не представляет собой ничего сложного. Для проведения расчета нужно вооружиться штангенциркулем и рулеткой. Чтобы облегчить вычисления, не помешает калькулятор.

Для начала измеряем штангенциркулем диаметр трубы по внутренним краям. Делим полученное значение надвое, чтобы найти внутренний радиус. На основе радиуса находим площадь сечения трубы.

Далее нужно замерить рулеткой длину трубы.  Полученный параметр умножаем на рассчитанную ранее площадь сечения. Готово! Мы нашли объем воды, который может находиться в трубе. Выразить объем можно либо в куб. м, либо в л. Соотносятся эти единицы так: 1 куб. м = 1000 куб. дм = 1 000 л. Однако эта формула годится только при условии, что труба полностью заполнена водой.

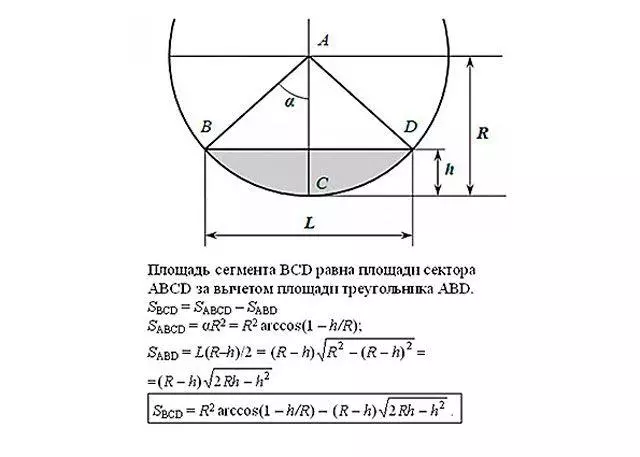

Для неполного заполнения труб водой применяются гораздо более сложные геометрические построения и формулы для вычисления объема жидкости. Мы предлагаем для ознакомления рисунок, на котором показано, как делать такие расчеты:

Как посчитать объем трубы

Пропускная способность различных труб определяется по специальным таблицам. Так, труба с сечением в 25 мм за минуту пропускает до 30 л за 1 минуту. Если у трубы диаметр в 32 мм, она уже способна пропустить до 50 л/мин. Однако большинство смесителей способны пропустить через себя не более 5 л воды за 1 минуту.

Водопроводная труба изнутри

Стоит также внести поправку на материал, из которого изготовлена труба. Дело в том, что полипропиленовые трубы обладают существенно более гладкими стенками, чем металлические. Это значит, что их способность пропускать воду при одинаковом диаметре будет выше. Еще более сильно влиять на пропускную способность могут известковые осаждения, которые накапливаются в металлических трубах. Поэтому любая таблица показывает пропускную способность лишь приблизительно.

Расчет трубы своими руками. Пошаговая инструкция и пример расчета

К примеру, мы имеем трубу из стали. Определим ее характеристики, рассчитаем все описанные величины. Для проведения замеров нам будет нужен следующий инструментарий:

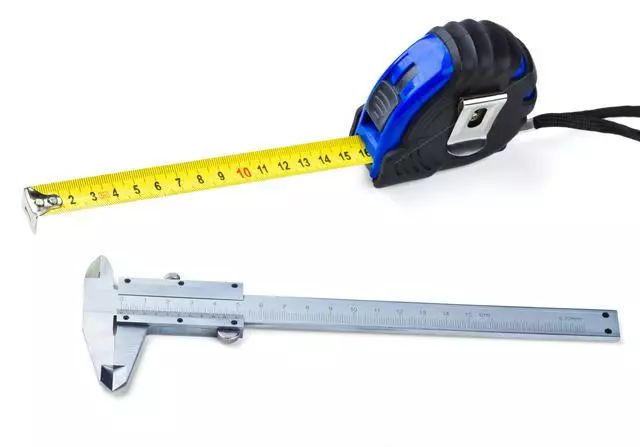

Рулетка и штангенциркуль

  • Штангенциркуль со шкалой Нониуса. С его помощью можно с точностью до 0,1 мм измерить наружный и внутренний диаметр трубы.
  • Рулетка. Она пригодится для замеров длины трубы.

Итак, допустим, мы выяснили, что длина трубы – 3 м, наружный диаметр – 50 мм, а внутренний – 40,8. Имея эти величины, рассчитаем все остальные:

  • Сначала найдем толщину стенок. Т = (50 – 40,8)/2 = 4,6 мм.
  • Внутренний радиус = 40,8 /2 = 20,4 мм.
  • Площадь сечения = 3,14 х 20,42 = 1306,7 кв. мм = 13,07 куб. см
  • Объем воды в трубе = 13,07 куб. см х 300 см = 3921 куб см, чт приблизительно равно 3,9 л.
  • Вес трубы = (50 – 4,6) х 4,6 х 0,025 = 5,2 кг (у 1 м!).

Вот так можно высчитать все параметры, необходимые для проектирования водопровода.

Советы профессионалов

Мы рекомендуем несколько обучающих видео, чтобы вы могли еще раз рассмотреть процесс выполнения вычислений различных параметров труб для водопровода. Изучите их внимательно перед началом работы:

Выполнить расчеты основных параметров водопроводных труб по готовым формулам не особенно сложно. Сегодня уже не требуется изучать огромные таблицы из сборников ГОСТов. Достаточно воспользоваться удобным калькулятором в режиме он-лайн. Только помните, что все результаты, получаемые с помощью этих программ, являются теоретическими. Реальные показатели могут несколько отличаться от полученных результатов.
