Расчет водоотведения бытовых и ливневых вод

Любой жилой дом оснащен системами отопления, водоснабжения и водоотведения. И каждая из них требует к себе особого внимания. Всю систему водоотведения в доме можно условно поделить на две больших части – это стоки хозбытовых отходов, другими словами – канализационные, и ливневые стоки.

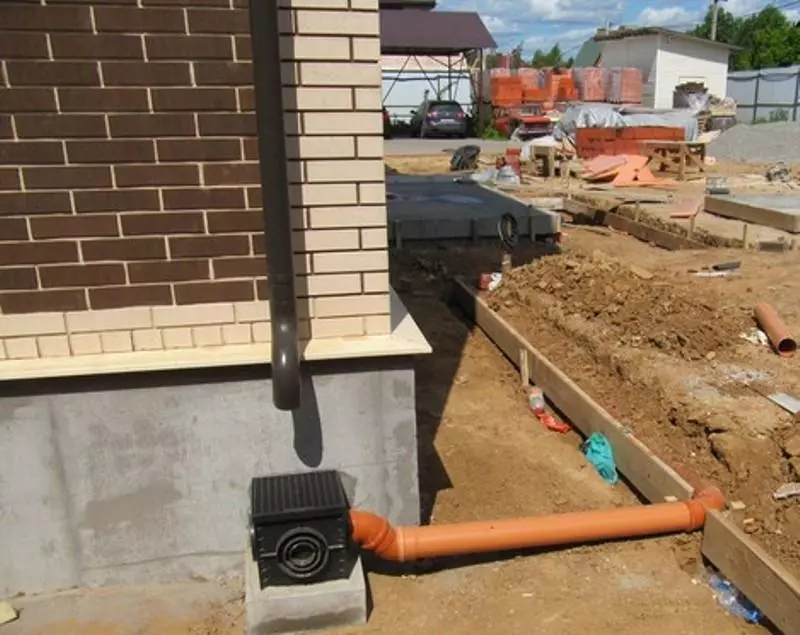

Расчет водоотведения бытовых и ливневых вод

Водоотведение в канализацию

Выгребные ямы сегодня уже считаются прошлым веком, практически в каждом доме все удобства находятся внутри. Туалеты на улице постепенно уходят в прошлое по вполне понятным причинам. Кроме того, в частном доме крайне редко имеется возможность подключить услугу централизованного водоотведения. Обычно все хозбытовые стоки уходят в септик, а он имеет ограниченный объем. Вот почему так важно рассчитать объем отводимых сточных вод.

В квартирах все нормы давно просчитаны заранее, а вот каждый частный дом индивидуален. Возникают вопросы, сколько воды сливается в септик за сутки, какой объем получается в месяц и как часто нужно будет опустошать септик.

Таким образом, вычисление объемов должно производиться специалистами еще на этапе проектировки системы.

  • Если дом небольшой, в нем имеются одна стандартная стиральная машинка, один смеситель в ванной комнате, один смеситель в мойке на кухне и один унитаз в санузле, то можно взять для примерного расчета квартирные нормы.
  • Если планируется водоотведение в большом коттедже, где унитаз стоит в нескольких спальнях, имеются две кухни, столовая и три ванных комнаты, есть посудомоечная машина, предусмотрено отдельное помещение для стирки белья – дело обстоит иначе. При включении одновременно всех кранов и нескольких единиц техники система водоотведения не выдержит нагрузки и даст сбой, и тогда вся сточная вода окажется в вашей раковине, пойдет обратно через унитаз или вернется в стиральную машинку прямо во время стирки.

Если параметры системы водоотведения рассчитаны неправильно, она не справится с большим объемом стоков, что доставит дискомфорт жильцам дома.

Как считать

Существует несколько способов расчета количества сточных вод в доме.

  1. Формула. Этот способ применяется редко, потому что не всегда удается найти необходимые данные. Необходимо знать напор, скорость слива, диаметр трубы. Также применяется коэффициент, который различен для пластиковых или металлических труб.
  2. Расчет среднесуточного расхода по точкам водоотведения. Можно высчитать объем стоков в час или в сутки, а затем подсчитать суммарный ежемесячный объем отводимых стоков эмпирическим способом. Этот вариант возможен, когда система водоотведения уже имеется, но модернизируется, то есть жильцы дома активно пользуются всеми объектами и можно подсчитать объем по каждому из них. Также можно для этой цели использовать данные со счетчиков.
  3. Если проект дома еще находится в стадии разработки, то опытным путем вычислить объем стоков не удастся. В этом случае используют данные из СНиПа 2.04.01-85, в котором подробно указаны все основные санитарные приборы. Этот нормативный документ удобен еще и тем, что в нем сразу указываются диаметры труб.

таблица расхода воды

По количеству жильцов

Таблица, приведенная в СНиП, может быть использована в качестве справочной информации.

При расчете объема водоотведения имейте в виду, что данные в СНиП указаны при постоянно включенном кране во всех мойках, постоянном действии унитаза на протяжении всего времени, включенном душе.

На деле никогда не бывает такого, чтобы круглые сутки были открыты одновременно все краны. Это напрямую зависит от количества жильцов в доме. Вполне логично, что один человек будет расходовать в разы меньше воды, чем семья с детьми. Актуальные объемы указаны в таблице.

Тип стоковОбъем расхода на семью из четырех человек
литров в сутким3 в месяц
Использование душа, прием ванны, ежедневное умывание40012
Пользование унитазом2006
Мытье посуды и другие бытовые стоки2006

Таким образом, можно примерно рассчитать количество сточных вод ежемесячно.

В объеме стоков учтена и горячая, и холодная вода. Если говорить проще, то в систему водоотведения сливается вся вода, которая наполняет бачок унитаза, выливается из кранов, поступает в бытовые приборы. Учитывать полив цветов, мытье полов, выпитый чай и другие незначительные способы потребления воды не стоит, так как этот объем ничтожно мал.

В среднем один взрослый человек в семье в сутки потребляет около 200 литров воды на разные нужды.

Мощность дождевого слива. Пример расчета с описанием

Ливневая канализация – это отдельная часть системы водоотведения, которая не имеет никакого отношения к хозбытовым стокам. Дождевая вода не сливается в септик, для нее обустраивается специальная дренажная система на участке. Расчет ливневой системы водоотведения важно учитывать все факторы, иначе, если она не справится со своей задачей, фундамент и фасад дома будут постоянно подтачиваться водой. Это приведет не только к потере привлекательного внешнего вида, но и к разрушению дома.

мощность дождевого слива

Расчет мощности дождевого слива выполняется по формуле:

V = q20 x S x D

V  — это количество литров воды, которые стекают в ливневую систему в секунду.
q20 – объем осадков, который выпадает на 1 гектар поверхности в течение 20 минут
S – площадь водосборочной поверхности
D — коэффициент водопоглощения, который отличается в зависимости от покрытия участка.

Кровля водонепроницаема, так что в этом случае коэффициент D был бы равен единице. Примеры проницаемости других поверхностей представлены в таблице.

МатериалКоэффициент водопоглощения
Асфальтобетон0,95
Цементобетон0,85
Щебень с битумом0,6
Щебень0,4

После вычисления параметра V можно определяться с диаметром труб.

Объем дождевых водДиаметр трубы, мм
до 10 л/с85
до 20 л/с100
до 50 л/с150
до 80 л/с200

Если пренебречь этим правилом, то ливневая водосточная система может переполниться от большого объема сточных вод. В случае регулярного переполнения системы дом будет постепенно разрушаться.

Советы профессионалов

При обустройстве системы водоотведения бытовых и ливневых вод важно грамотно составить проект и впоследствии воплотить его в жизнь. Профессионалы советуют руководствоваться некоторыми принцами при расчете и монтаже.

  1. В одноэтажном частном доме постарайтесь разместить все сантехнические приборы поближе друг к другу. Пусть ванная, туалет и кухня будут смежными комнатами.
  2. В большом доме смесители, унитазы, умывальники и прочие приборы, откуда убудет сливаться вода, лучше размещать ближе к стенам.
  3. Если дом состоит из нескольких этажей, то все ванные комнаты и туалеты строят один над другим. Это позволит сэкономить время и финансы, так как все приборы будут подключены к одному стояку.
  4. Некоторые водоотводные системы не работают без насоса. В этом случае насосное оборудование следует приобретать у известных фирм, которые дают гарантию качества.
  5. Количество соединений, переходов, изменений направления в системе должно быть минимальным. Это повысит эффективность работы водоотвода, так как вероятность засоров будет ниже.

Но все же главное правило, которому следуют опытные специалисты при монтаже канализационной системы и системы водоотведения, гласит: чем проще – тем надежнее. Другими словами, чем меньше в системе присоединений, отводов, поворотов, тем лучше она будет работать.

В больших частных коттеджах при разработке планировки учитывают исключительно удобство для жильцов. Так что ванная комната и кухня могут находится на расстоянии несколько метров друг от друга. А если сантехнических приоров много, все они расположены в разных углах дома и на разных этажах, система водоотведения получается очень сложной. В этом случае следует спроектировать две или три простые системы и установить их по отдельности. Это будет намного эффективнее, так как в простой конструкции реже возникают засоры.



Монтаж водоотведения бытовых и ливневых стоков – одно из важнейших мероприятий для обеспечения комфортного проживания в частном доме. Системы бытовых стоков рассчитывается, исходя из объема потребляемой всей семьей воды. Система ливневых стоков рассчитывается по формуле, в которой отражены характеристики региона, где строится дом, и водопоглощающей поверхности. Для грамотного проектирования и профессионального монтажа любой системы водоотведения стоит обратиться к специалистам.

На видео можно увидеть вариант проектирования системы водоотведения
