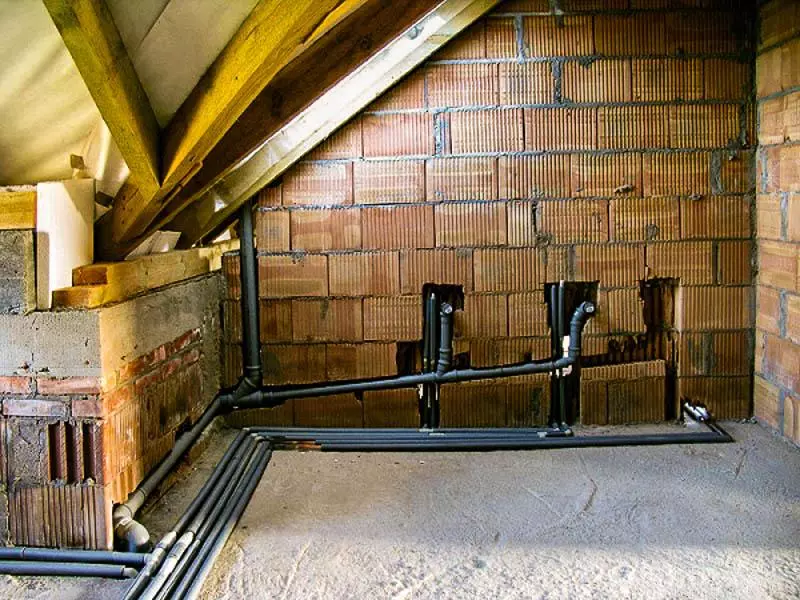

Уклон канализационной трубы

Строительные нормативы достаточно жестко регламентируют минимальный и максимальный уклон канализационных труб. Но для чего он вообще нужен и какова может быть наибольшая и наименьшая величина уклона на 1 м при разных диаметрах?

При устройстве канализационной системы в любом здании опорными документами являются правила СНиП 2.04.01-85 и 2.04.03-85. Среди различных моментов, они содержат требования к наибольшим и наименьшим уклонам канализационных труб. Но почему значения этого параметра должны быть именно такими, как указано в нормативной документации? Попробуем разобраться, какое значение имеет этот параметр и как прокладывать канализационные трубы своими руками.

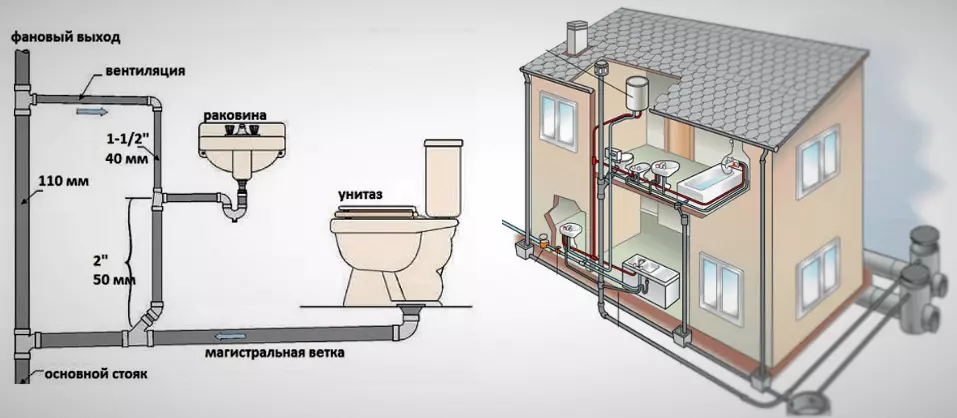

Схема разводки канализации

Расчет

Самотечная система канализации, при которой сточные воды удаляются, стекая по трубам под действием силы тяжести, весьма чувствительна к уклону труб. Именно от этого показателя зависит, с какой скоростью стекает вода по трубам. Правильно выставленный уклон становится защитой от целого ряда неприятностей, к которым относятся:

  • Заиливание труб. Заиливание – это постепенное оседание в трубе твердой фракции сточных вод. Если течение воды не будет уносить эти осадки, они станут образовывать все более мощные отложения и постепенно уменьшат просвет до того, что труба будет забиваться от малейшего загрязнения.
  • Срыв водных преград на пути дурно пахнущих канализационных газов.
  • Протечки в стыках и прорывы труб, сопровождающиеся затоплением подвалов и жилых помещений фекальными водами.
  • Для чугунных труб застаивание воды особенно опасно, так как может ускорять протекание процессов очаговой коррозии.

Поэтому монтаж канализационных труб без уклона является грубым нарушением технологии, которое чревато самыми серьезными последствиями в будущем.

Наклон труб внутренней канализации

Монтаж канализационных труб должен начинаться с изучения СНиП. Разбираться с нормативной документацией неподготовленному человеку непросто, но это кропотливое занятие будет сторицей вознаграждено бесперебойной работой канализации на протяжение многих лет.

Минимальный

Понятие минимального уклона прописано в СНиП. Этот параметр представляет собой отношение превышения одного края над другим к длине трубы. Так например, если длина трубы составляет 1 м, а верхний край приподнят над нижним на 2 см (такое соотношение рекомендовано для трубы диаметром в 110 мм), то минимальный уклон составит 0,02.

Приведенный ниже рисунок демонстрирует эти соотношения для наиболее распространенных в сантехническом деле диаметров труб:

Виды диаметров труб

Но как же воспользоваться этой цифрой, если мы намерены установить более длинную или короткую трубу? Предположим, что прокладывается отрезок 50-мм трубы диаметром 2 м 10 см. Предписываемый минимальный уклон – 0,03. Значит, разница в высоте между верхним и нижним концом трубы будет равна произведению: 2100 х 0,03 = 63 мм (6 см 3 мм).

Максимальный

Хорошо, мы выяснили, что труба, расположенная строго горизонтально или с недостаточным уклоном будет подвержена заиливанию. Но, может быть, тогда стоит просто поднять один конец трубы повыше, обеспечив большой уклон, для обеспечения лучшего эффекта?

Оказывается, и такая позиция относительно проблемы обеспечения оптимальной скорости движения стоков, неверна. Дело в том, что избыточно большой уклон заставит стоки двигаться по трубам слишком быстро. Такая ситуация будет так же чревата неприятными последствиями, как и недостаточный уклон.

Как почистить канализацию в частном доме читайте в статье: здесь

Вот основные отрицательные эффекты, проявляющиеся из-за слишком быстрого прохождения вод:

  • Двигаясь по трубам слишком быстро, жидкость не успевает подхватывать и выносить твердые частицы илистых отложений. А значит, все осевшие в трубе нечистоты будут накапливаться, что со временем приведет к засорению.
  • Быстрое движение воды вызовет появление шума в трубах.

Поэтому СНиП прописывает не только минимальный уклон, но и максимально допустимые значения.

Нормативной документацией запрещено делать уклон выше 0,15. Это значит, что разница в высоте верхнего и нижнего концов метрового отрезка трубы не должна превышать 15 см.

Как быть, если условия требуют большого наклона

К сожалению, не всегда условия, в которых прокладывается канализация, позволяют выдержать ограничения для максимального уклона (например, при прокладке трубы вниз по склону). Для таких случаев существует два решения:

  • Более бюджетный вариант предполагает, что придется смириться с частыми засорениями трубы из-за слишком быстрого течения стоков. Чтобы обеспечить хоть какое-то подобие нормального функционирования системы, нужно устанавливать в трубе через каждые несколько метров тройники, где верхний отводок будет использоваться для прочистки засоров.
  • Более дорогой, но качественный вариант предполагает, что труба прокладывается с уклоном, регламентируемым СНиП на том участке, на котором есть такая возможность, а потом устраивается перепадный колодец. От него выводится новая труба и снова ведется с регламентированным уклоном так далеко, насколько позволяют условия. Понадобится соорудить несколько перепадных колодцев, что сопряжено с дополнительными затратами. Но зато система будет функционировать нормально и не придется ежемесячно заниматься прочисткой труб.

Конечно, в некоторых случаях и первый вариант может работать нормально. Обычно это наблюдается при частом сливе воды. Если объем стоков достаточно велик, они могут полноценно промывать трубы и на участках с большим уклоном. Но такое явление представляет собой скорее счастливое исключение из правил, чем гарантированную возможность. Поэтому лучше избегать таких решений, строго придерживаясь рекомендованных в нормативной базе значений.

Пластиковые трубы несколько менее склонны к заиливанию, чем чугунные. Это связано с более гладкой поверхностью, на которой отложениям сложнее удерживаться.

Таблица уклона канализационных труб

Итак, мы установили, что величина наклона трубы не должна быть меньше минимальной, рекомендованной в СНиП для данного диаметра и больше максимальной (для всех труб — 0,15). Но и этот интервал достаточно широк. Поэтому в нормативных документах значения конкретизируются в нескольких таблицах. Вот важнейшая из них:

Таблица уклона канализационных труб

Для того, чтобы легче рассчитать уклон, можно воспользоваться калькуляторами, размещенными в сети Интернет. Это очень простое в использовании средство. Нужно только вбить в имеющиеся окошки необходимые данные:

  • Диаметр трубы в мм.
  • Ее длина (в мм или м).
  • Бытовые приборы, которые будут установлены на этой трубе (ванна, душевая кабина, мойка кухни или раковина в ванной комнате).

После нажатия кнопки программа сама проведет все необходимые вычисления и выдаст значение рекомендуемого наклона.

Монтаж канализационной трубы своими руками. Пошаговая инструкция

Если монтаж системы производится с нуля, требуется начинать работу с создания проекта. Проект поможет определить, где будут находиться различные сантехнические устройства, понять сколько метров труб и какого диаметра необходимо для прокладки канализационной системы, определить тип и количество необходимых фасонных элементов.

Перед тем, как производить монтаж, требуется подготовить все необходимое:

  • Строительный уровень. Идеально – если есть профессиональный строительный инструмент, оснащенный угломерным устройством. Но и с обычным бытовым инструментом можно выйти из положения.
  • Шнурок или мел, чтобы отбить горизонтальную линию. Эта линия послужит опой при выставлении уклона.
    Большинство квартир построены так, что ориентироваться на пол как пример горизонтальной плоскости в них нельзя.
  • Густой строительный раствор из песка и цемента, чтобы создать подушку в ванной комнате.
  • Подставки и клинья, чтобы обеспечить требуемый уклон трубы в кухне.
  • Специальные кронштейны для крепления трубопровода к стенам.
  • Ветошь, чтобы вытирать воду при необходимости.

Когда все необходимое готово, можно приступать к работе. Она выполняется в несколько шагов:

  1. Начальный этап – предупреждение всех соседей о проводимых работах и перекрытие воды по стояку.
  2. Подготовка всех труб. Еще на этапе закупки материала нужно постараться подгадать так, чтобы резать как можно меньше.
  3. При необходимости – демонтаж старых труб и замена стояка. Это весьма ответственный этап, к которому стоит приступать только при полной уверенности. В противном случае лучше пригласить профессионального сантехника.
  4. Предварительное соединение труб, выставление правильных уклонов.Выставление уклонов наклона
  5. Чистовое соединение, герметизация системы.

Процедура создания канализационной сети — весьма ответственное дело. Но при использовании современных материалов и технологий с ним вполне можно справиться собственными силами при наличии минимальных навыков в области сантехники.

Советы профессионалов

Профессиональные сантехники используют в работе несколько хитростей, которые облегчат труд и обеспечивают бесперебойное функционирование системы в дальнейшем:

  • Все соединения обустраиваются раструбами навстречу потоку. Это снижает риск протечек в будущем.
  • При использовании пластиковых труб необходимо максимально тщательно зачищать их концы от заусенцев. Любой оставленный заусенец в будущем будет обрастать отложениями и может стать причиной засоров.
  • Для большей надежности стыки можно обрабатывать сантехническим герметиком.

Кроме того, мы рекомендуем посмотреть обучающее видео, в котором наглядно показано, как выставить уклон канализационной трубы:

Изучение нормативной документации с целью выяснения оптимальных значений наклона для отдельных участков канализационной системы – кропотливое дело, требующее большого внимания. Но этим стоит заниматься, чтобы обеспечить бесперебойную работу системы в дальнейшем и не тратить время и нервы в борьбе с засорами.
