Водопровод из полипропилена своими руками — монтаж

Современное благоустройство дома немыслимо без системы водоснабжения. Она повышает комфортность нашего быта. Традиционно водопровод обустраивался при помощи стальных труб. Однако их все больше вытесняют пластиковые аналоги, в том числе полипропиленовые.

Смонтировать пластиковую систему водоснабжения можно самостоятельно. Если все сделать правильно, она будет служить не меньше 50 лет.

Водопровод из полипропилена своими руками

Какой полипропилен лучше для водопровода

Полипропилен является видом пластика.
Он производится при крекинге нефти или газа. При большом давлении с внесением катализатора происходит полимеризация сырья и преобразование его в полипропилен (ПП).

Из этого пластика изготавливаются трубы. Для систем водоснабжения предназначены два типа такой продукции:

  1. Однослойные трубы используются для подачи холодной воды.
  2. Многослойные изделия применяются для горячего водоснабжения и монтажа отопления. Состоят такие трубы из двух слоев полипропилена, разделяет их армирующий материал — алюминий либо стеклянное волокно.

Исходя из его предназначения, полипропилен для труб маркируется так:

  1. РР/Н. Это продукция для холодного водоснабжения и сетей вентиляции.
  2. РР/В. Пластик, обладающий повышенной ударной устойчивостью. С его помощью подается холодная вода и обустраивается напольное отопление.
  3. PP/R. Такое сырье универсально и может использоваться для любого водопровода.
  4. PP/S. Этот термостойкий пластик применяется для доставки горючих и химически активных веществ.

Трубы из пластика

Классификацию труб из полипропиленового пластика регламентирует ГОСТ №52134/2003. Согласно этому стандарту, продукция маркируется так:

  • PN-10 — это трубы под холодную жидкость, имеющую температуру не больше +20˚, выдерживают рабочее давление не более 1 мПа;
  • PN-16 — универсальная продукция для горячего (нагрев жидкости должен составлять не более +60˚) и холодного водоснабжения;
  • PN-20 — такие универсальные трубы доставляют воду при ее температуре до +80˚ и давлении не больше 2 мПа;
  • PN-25 — армированная продукция, стойкая к большому давлению (до 2,5 мПа) и высокой температуре воды (до +95˚).

Габариты ПП труб стандартизированы. Первостепенное значение при проектировании водопровода имеют внутренний и наружный диаметр изделий.

Маркироваться сечение продукции может в дюймах либо миллиметрах. Наружный диаметр труб колеблется от 16 мм до 500. Их длина составляет 2-5 м. Эта протяженность идеальная для обустройства внутреннего водопровода.

Фурнитура для пластикового трубопровода

фурнитура для пластикового водопровода

Для сборки пластикового водопровода применяются следующие фитинги:

  1. Муфта. По форме она похожа на маленький цилиндр. Внутреннее сечение ее сторон такое же, что у элементов водопровода. Эта фурнитура используется для сопряжения двух труб либо их отрезков.
  2. Переходник. Данный элемент служит для сопряжения труб разного сечения. Диаметры их двух сторон отличаются и подбираются, исходя из размера используемых отрезков водопровода. Переходник может иметь как внешнюю, так и внутреннюю резьбу.
  3. Уголок. Трубы из ПП запрещено изгибать. Для создания нужных при сборке водопровода поворотов используются соединительные элементы, которые отлиты под углом 90 либо 45˚. Уголки имеют отверстия для труб либо оснащены наружной или внутренней резьбой для монтажа смесителя.
  4. Тройник, крестовина. Такие фитинги служат для сопряжения одновременно трех-четырех труб. Есть несколько их вариантов: с разными сечениями отверстий, со сторонами, предназначенными для соединения пластиковых и металлических труб, с наружной и внутренней нарезкой.
  5. Обвод. Это отрезки труб, имеющие форму, удобную для проведения труб вдоль какого-нибудь препятствия. Фитинг впаивается в водопровод, таким образом, чтоб его отрезки до и после обвода остались прямыми.
  6. Заглушка. Применяется для перекрытия лишних ответвлений трубопровода.
  7. Вентиль. Перекрывает и открывает поступление воды на участок сети.
  8. Клипса с пластиковым дюбелем. Служит для крепления трубопровода к стенам и другим основаниям.

Водопровод из полипропилена своими руками. Пошаговая инструкция

Перед монтажом водопроводной системы ее нужно спроектировать.
Сеть должна иметь минимум пересекающихся и изгибающихся участков.

Разводка водопровода в ванной

Схему водопровода надо составить так, чтоб он был наиболее эргономичным и коротким. Подключать к сети водопотребители можно двумя методами:

  1. При помощи скрытой разводки. Этот способ достаточно сложен, требует мастерства и точности расчетов. Замуровываемые участки сети должны делаться из единых труб и не иметь стыков. Точки сопряжений следует оставлять открытыми для профилактики и ремонта.
  2. С помощью открытой разводки. Тут трубы по вертикали ставятся по углам комнаты, а по горизонтали — по низу стен. Так сеть будет меньше всего заметна. Открытая разводка проста в монтаже, техобслуживании и ремонте. При появлении течи, ее легко заметить и починить.

Конфигурация разводки в санузле и на кухне также может быть разной.

Первая вариация — последовательная (тройниковая) прокладка труб:

  1. При таком методе трубы тянутся последовательно от стояка к водопотребителям.
  2. От магистралей с запорным вентилем должны ответвляться две трубы: на холодную и нагретую воду.
  3. От них при помощи тройниковых фитингов делаются отводы к водопотребителям.

Основные достоинства метода экономичность, потому как уходит минимум материалов, и легкость монтажа сети. Главный минус водопотребители зависят друг от дружки. Например, чтобы отключить один из них, приходится перекрывать подачу воды для всей сети.

Эту проблему можно решить, поставив отсекающий вентиль на каждый сантехнический прибор. Помимо этого, если единовременно использовать нескольких точек, давление в сети может падать.

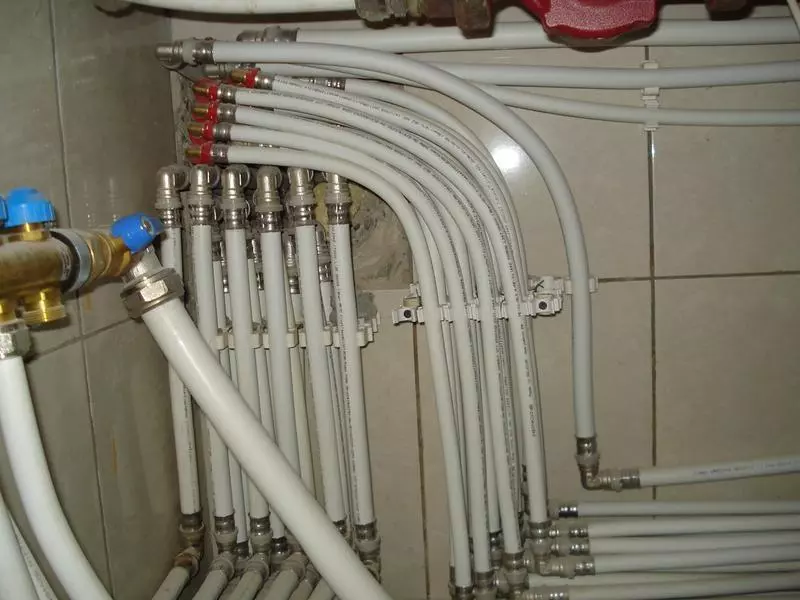

отсекающий вентиль на трубах

Второй вариант — это параллельная сеть. При таком способе разводки используется коллектор. Данный элемент системы имеет один вход на воду и несколько выходов — по количеству потребителей.

Преимущества коллекторной разводки:

  • для техобслуживания и ремонта не нужно отсекать всю сеть;
  • вода подается равномерно на все приборы, поэтому при скачках давления все точки потребления получают один и тот же объем ресурса;
  • все дополнительные элементы системы: управляющие приборы, устройства учета, фильтры и прочее, сосредоточены в одном месте — шкафу коллектора;

Минусы способа:

  • большое число разводок;
  • высокая цена и сложность сборки системы.

Необходимые материалы и инструменты

Для сборки полипропиленового водопровода вам понадобится нижеследующее:

  • паяльное устройство для полимерных труб с набором насадок;
  • электролобзик либо пила по металлу;
  • перфоратор;
  • клупп (приспособление для создания резьбы);
  • углошлифовальная машинка;
  • карандаш;
  • пузырьковый уровень;
  • клипсы с дюбелями для фиксации сети к стенкам;
  • трубы;
  • фитинги (муфты, тройники, уголки и пр.).

Сборка системы

Открытая разводка наиболее распространена:

  1. Сначала определяется, на каком расстоянии от стояка будет расположена квартирная разводка. Учитывая это, отрезается кусок трубы для магистрали.
  2. После этого в стояках верхнего и нижнего жилищ клуппом делается резьба, и они закрываются таперами.
  3. Затем следует собрать пластиковую магистраль.
  4. Далее нужно открыть воду и убедиться, что все сопряжения герметичны.
  5. После этого можно приступать к разводке труб до водопотребителей.
  6. К каждой точке подсоединяются шланги в оплетке. Перед всеми сантехническими приборами также ставится отсекающий вентиль.

Как спаивать ПП трубы

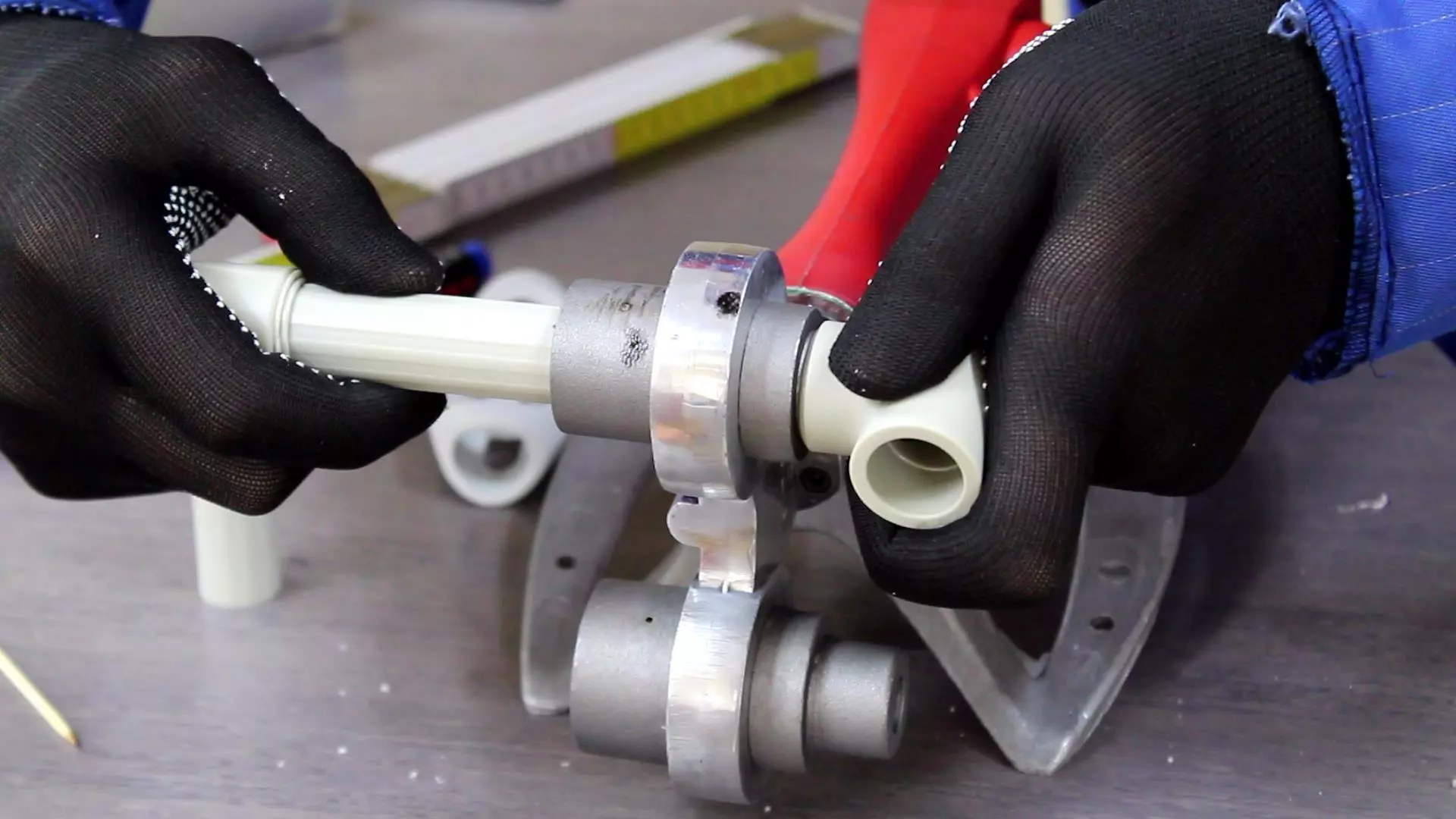

Как спаивать полипропиленовые трубы

Перед работой в паяльник вставляются насадки необходимого сечения. Терморегулятор переключается на температуру +250˚, и устройство нагревается. Далее:

  1. Размечаются и отпиливаются куски труб нужного размера. Их соединяемые стороны зачищаются.
  2. Далее нужно отметить глубину, на которую труба зайдет в фурнитуру. Тут нужно учесть, что меж ними будет зазор в 1 мм.
  3. Затем фурнитура и отрезок сети надеваются на горячую насадку. Обе детали должны нагреваться единовременно.
  4. После этого надо выждать 5-10 секунд.
  5. Затем детали снимаются с насадок и труба с рассчитанным усилием вдевается в фитинг. При этом элементы нельзя проворачивать по их оси.
    Детали остывают 20-30 секунд, что зависит от их сечения. В это время шевелить их нельзя.
  6. Когда узел остынет, необходимо проверить его герметичность.

Советы профессионалов

  1. Оптимальный вариант — приобрести трубы и фитинги от одного производителя. В этом случае не возникнет проблем при сборке водопровода, и он будет качественным.
  2. При соединении деталей из пластика с металлической фурнитурой (на резьбе), сопрягаемые участки следует подмотать уплотнительной лентой.
  3. Нельзя, чтобы у водопровода были перегибы. Для обустройства следует применять уголки.
  4. Из-за того, что полипропилен при нагревании расширяется, подле тройников горячего водопровода должно быть 10 мм свободного пространства.

Водопровод из полипропиленовых труб является современным вариантом снабжающей сети. Собрать его можно своими силами. Главное тут — соблюдать все правила и делать все аккуратно.

Посмотрите видеоролик в этой статье. Он содержит дополнительные сведения по теме статьи
