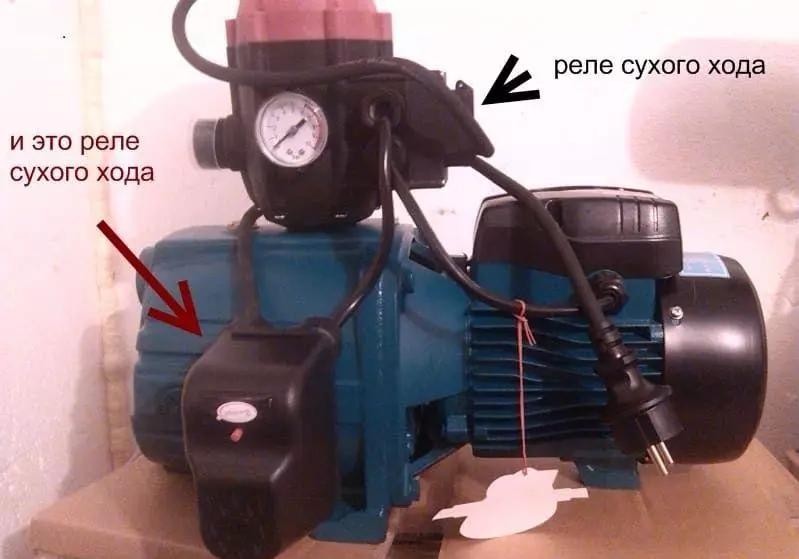

Защита от сухого хода насоса: какие бывают, установка

Сухой ход — это эксплуатация насоса без жидкости. Для большинства моделей такой режим является крайне нежелательным и может привести к выходу из строя. Разбираемся, как защитить насос от сухого хода.

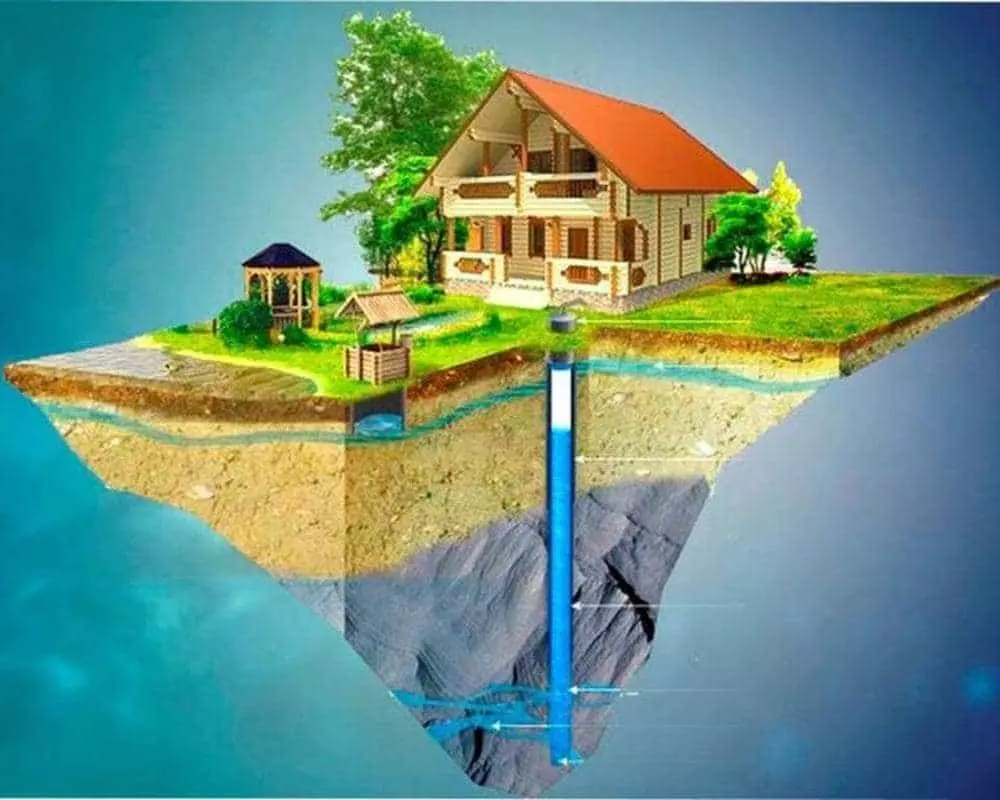

Защита насоса от сухого хода

Насос – необходимая часть системы снабжения водой частного дома. Но для того, чтобы помпа работала долго, ее необходимо периодически включать и выключать, не допуская работы без воды. Чтобы защитить насос от сухой работы, придумано несколько технических решений. Познакомимся с их преимуществами и недостатками и выберем лучший способ защиты от сухого хода.

Что такое сухой ход

Большинство моделей не рассчитано на работу насоса в условиях отсутствия воды. Такая работа называется сухим (иногда холостым, что не совсем корректно) ходом.

Большинство производителей прямо указывают в руководствах по эксплуатации о недопустимости сухого хода.

Разберемся в чем причины этого явления и почему его нельзя допускать.

Откуда бы ни поступала вода, периодически возникает ситуация, когда вода заканчивается. Например:

  • Если дебит скважины невелик, при большом разборе ее можно просто опустошить. Понадобится некоторое время, чтобы колодец наполнился снова.
  • Если помпа расположена на поверхности, может засориться труба, по которой происходит откачка воды из колодца.
  • Если вода поступает централизованно, она может иссякнуть в магистрали из-за прорыва труб или проведения технических работ на линии, сопряженных с временным прекращением подачи.

Почему же сухой ход недопустим в работе насоса? Дело в том, что в большинстве моделей вода, выкачиваемая из скважины, играет роль охлаждающей жидкости. В отсутствии воды детали начинают интенсивнее тереться друг о друга, как следствие нагреваются. Дальше процесс развивается следующим образом:

  • Нагревающиеся детали расширяются, увеличиваются в размерах. Тепло проводится металлом и на соседние узлы.
  • Детали начинают деформироваться.
  • Механизм заклинивает из-за изменения форм и размеров деталей.
  • В электрической части из-за резкого скачка напряжения при остановке механической части перегорают обмотки двигателей.

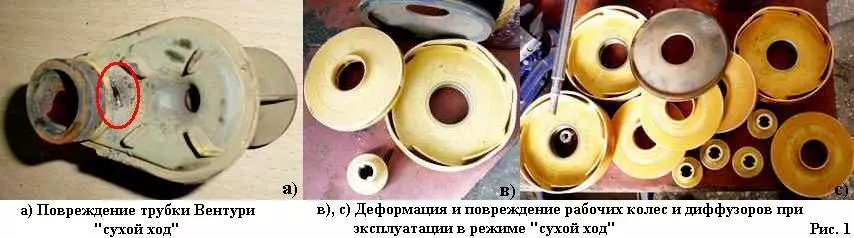

Последствие эксплуатации насоса без воды

Для того, чтобы насос сломался необратимо, достаточно пяти минут работы «на сухую». Поэтому защита от сухого хода – необходимый компонент любой насосной станции.

При обращении в сервис мастера легко диагностируют сухой ход в качестве причины поломки – из-за этого в механизме возникает целый ряд характерных искажений деталей.

Работа на сухом ходу в большинстве случаев является основание для отказа в обслуживании по гарантии.

Как защитить насосную станцию от работы «на сухую»

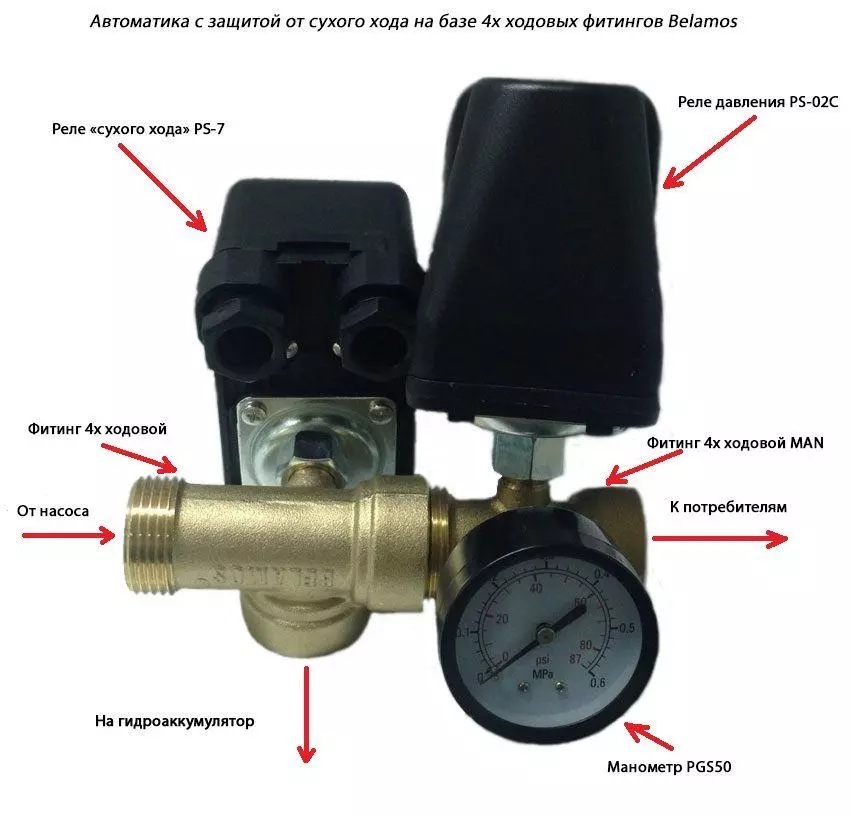

Схема узлов для подключения насоса

Сегодня разработано несколько решений, которые защитят насос от сухого хода, выключив его при прекращении подачи воды. Каждое из этих решений имеет свои сильные и слабые стороны, поэтому оптимальный эффект дают несколько систем защиты, скомбинированных вместе.

Но чтобы определить, как создать для вашей помпы эффективную защиту от сухого хода, нужно сначала выяснить, какие особенности характерны для отдельных компонентов.

Реле защиты

Это достаточно просто по конструкции механизм. Он реагирует на давление воды в системе. Как только давление падает ниже допустимой нормы (это – сигнал о том, что вода перестала поступать в насос), устройство замыкает электрический контакт, и цепь питания насоса разрывается. При восстановлении давления цепь снова замыкается.

В зависимости от модели и настроек, которые выставил производитель, реле способно сработать от падения давления от 0,6 (наибольшая чувствительность) до 0,1 (наименьшая чувствительность) атмосферы.  Обычно такой чувствительности вполне достаточно для того, чтобы определить возникновение ситуации холостого хода и выключить насос.

Наиболее распространен такой механизм для насосов располагаемых на поверхности. Но некоторые модели имеют корпус, защищенный от попадания внутрь воды, и могут монтироваться на глубинные помпы.

Такое устройство не рекомендуется устанавливать, если в системе предусмотрен гидроаккумулятор (ГА). Дело в том, что обычно в этом случае монтаж устройства защиты выглядит так: «насос – обратный клапан – защитное реле – реле давления воды — ГА». Такая схема не дает 100% уверенности, что насос выключится при сухом ходе, поскольку вода, содержащаяся в гидроаккумуляторе, может создать давление в 1,4 – 1,6 атмосферы, что будет восприниматься как норма.

И тогда, если например, ночью кто-то спустил воду в бачке и помыл руки, это включит насос, но не опустошит ГА. И если вода из скважины по каким-то причинам не поступает, то к утру насос уже сгорит из-за сухого хода. Поэтому для систем с гидроаккумулятором лучше искать другие решения для обеспечения защиты.

Как правильно выбрать насос для скважины читайте в статье: здесь

Контроль протока воды

Для определения, есть ли проток воды через систему, используется два типа датчиков:

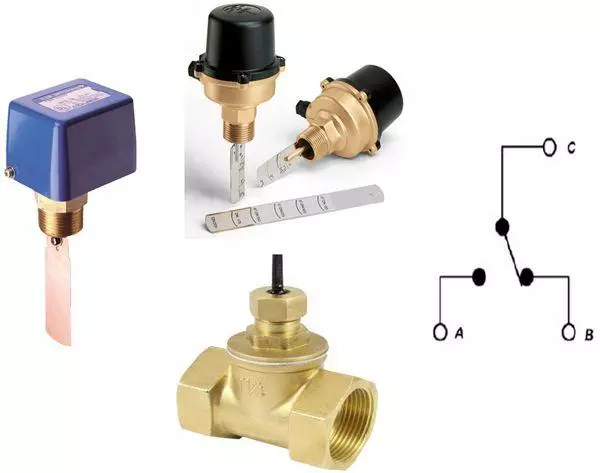

Схема и типы датчиков контроля протока воды

  • Наиболее просты по конструкции лепестковые реле. В них течение воды отгибает пластинку, которая при отсутствии давления разогнется и перемкнет контакты реле. Тогда произойдет отключение цепи, снабжающей электричеством насос.
  • Турбинное реле более совершенно, но сложнее по конструкции. Его главный элемент – маленькая турбинка, установленная на валу. Течение заставляет ее враться, а датчик считывает импульсы, создаваемые электромагнитом, закрепленным на оси турбинки. Если количество импульсов падает ниже эталонного значения, цепь отключается.

Существуют также комбинированные контролеры потока воды. В них может включаться дополнительно манометр, обратный клапан, мембранное реле для защиты от падения давления воды и другие узлы.

Такие блоки наиболее надежны, но из-за технической сложности стоимость такого блока может быть весьма существенной.

Датчики уровня воды

Датчик уровня воды помещается в шахту. Он наиболее часто устанавливается в комплекте с погружаемой помпой, но есть модели, предназначенные и для использования с наземными насосными станциями.

По конструкции выделяют два типа:

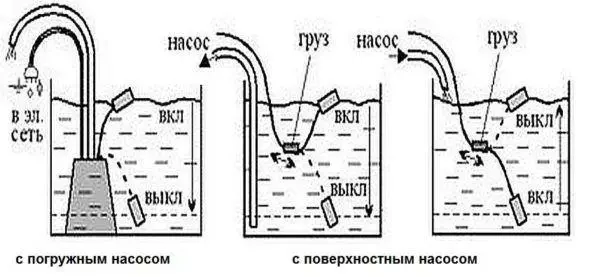

Виды датчиков уровня воды

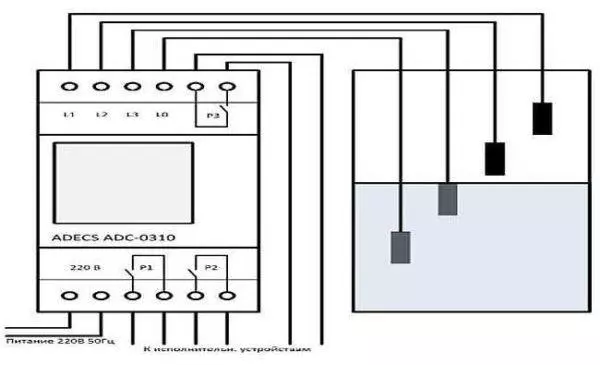

  • Поплавковые. Могут быть двух типов. Первые отключают насос после поднятия воды до определенного уровня. Они предназначены для того, чтобы предотвратить перелив бассейна при заполнении. Второй вариант срабатывает, если уровень воды падает ниже эталонного. Он как раз и применяется для предотвращения сухого хода.Схема работы электронного реле контроля
  • Электронные реле контроля обладают более широким функционалом. Они представляют собой систему электродов, размещаемых на разной глубине. В зависимости от того, какие электроды находятся ниже уреза воды, а какие выше, реле включает или отключает присоединенное оборудование. Одно реле может контролировать работу нескольких насосов

Помимо описанных механизмов есть немало других систем для предотвращения сухого хода, например, частотные преобразователи. Но эти решения не применяются на домашнем водопроводе потому, что слишком дороги, громоздки или потребляют слишком много электроэнергии.

Насос для откачки канализации читайте в статье: тут

Необходимые инструменты и материалы

Для подключения реле давления и реле защиты по сухому ходу будет нужно подготовить:

  • Сами реле.
  • Инструмент для работы с электрическими проводами: нож для зачистки контактов, отвертки.
  • Провода для создания электрической цепи.
  • Ключи для монтажа реле на магистралях.
  • Средства герметизации соединений: герметики, резиновые прокладки (обычно идут в комплекте с реле).

Подготовив все необходимое, можно приступать к работе.

Установка защиты от сухого хода насоса своими руками. Пошаговая инструкция

Схему подключения реле давления и защиты от падения сухого хода вы можете увидеть на рисунке:

Схема подключения реле давления

Порядок монтажа таков:

  1. Реле подключают к магистрали подачи воды в нужном месте, тщательно герметизируют соединения, проверяют на герметичность.
  2. Снимаем защитный кожух устройства.

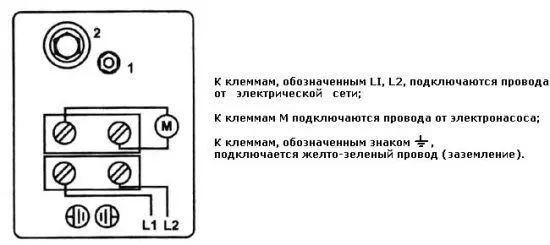

  3. Подключаем насос к клеммам, как показано на рисунке:Схема подключения заземления

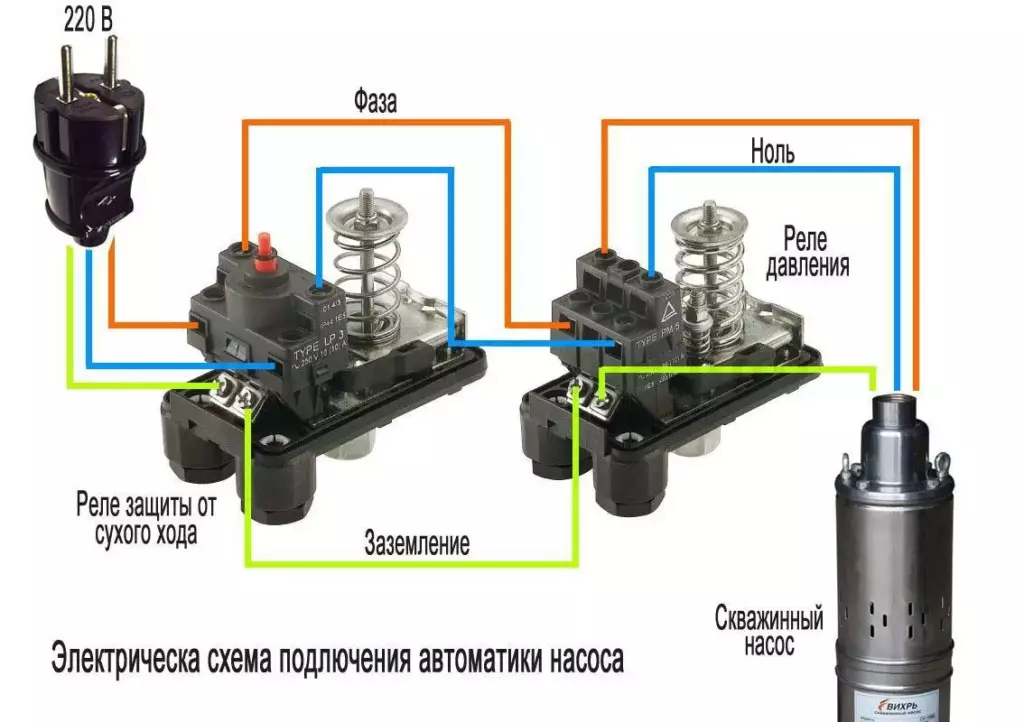

  4. Подключаем заземление.Электрическая схема подключения автоматики

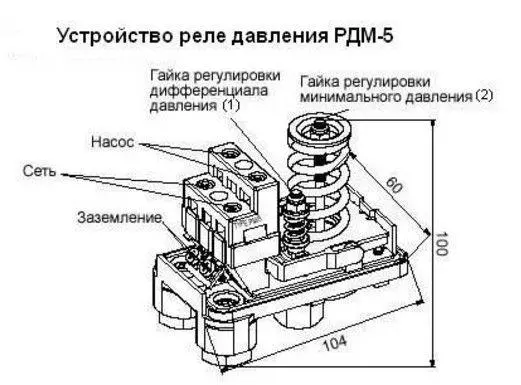

  5. Подстраиваем чувствительность реле, подтягивая или ослабляя гайки подпружиненных контактов:Схема устройства реле давления

После этого остается только провести испытания системы, убедиться, что реле не мешает нормальной работе насоса и исправно отключает его после выхода на сухой ход.

Советы профессионалов

Несмотря на то, что подключение любого реле защиты от сухого хода не отличается особой сложностью, есть некоторые нюансы, понимание которых приходит с накоплением практического опыта. Поэтому особенно важно прислушиваться к рекомендациям специалистов в каждом деле. Вот что советуют профессионалы насчет выбора, монтажа и настройки защитных механизмов от сухой работы:

  • Перед покупкой внимательно изучите паспорт выбранного реле и убедитесь, что его чувствительность и другие характеристики находятся на должном уровне для вашей скважины и насоса. Изучить паспорт можно непосредственно в магазине или отыскать его на странице производителя защитного устройства и скачать в формате pdf.
  • Убедитесь, что все провода и элементы создаваемых цепей достаточны для используемой мощности. В противном случае возникает риск, что перегорит проводник или реле.
  • Самая совершенная система защиты может оказаться бессильной при неумелом пользовании. Если любой из компонентов сработал, не включайте насос повторно, пока не выясните причину неисправности и не убедитесь, что она полностью устранена.
  • Помните, что каждое реле требует периодической поверки и замены. Своевременно заменяйте компоненты защитной системы с истекшим сроком годности.

Кроме того, мы предлагаем несколько видео, чтобы вы могли увидеть собственными лазами порядок подключения реле:

Защита от сухого хода – предосторожность, которой не следует пренебрегать при подключении насоса.

Хотя покупка и монтаж нужных устройств и требует некоторых затрат времени и денежных средств, но эти затраты гораздо ниже потерь, которые придется нести, если сгорит насос.

Поэтому отказываться от установки защиты в большинстве случаев просто неразумно.
