Зимний водопровод своими руками

Организация зимнего водопровода в условиях дачи своими руками имеет определенные тонкости. Разбираемся, как утеплить трубы самостоятельно, и какие нужны материалы.

Круглогодичное снабжение водой – необходимое условие комфортного проживания на даче или в загородном доме. Поэтому вопрос о необходимости обустройства зимнего водопровода рано или поздно возникает у любого собственника такой недвижимости. Разберемся, что нужно знать для того, чтобы своими руками провести и утеплить зимний водопровод. Также приведем перечень материалов и инструментов, которые потребуются для этой работы.

Схема

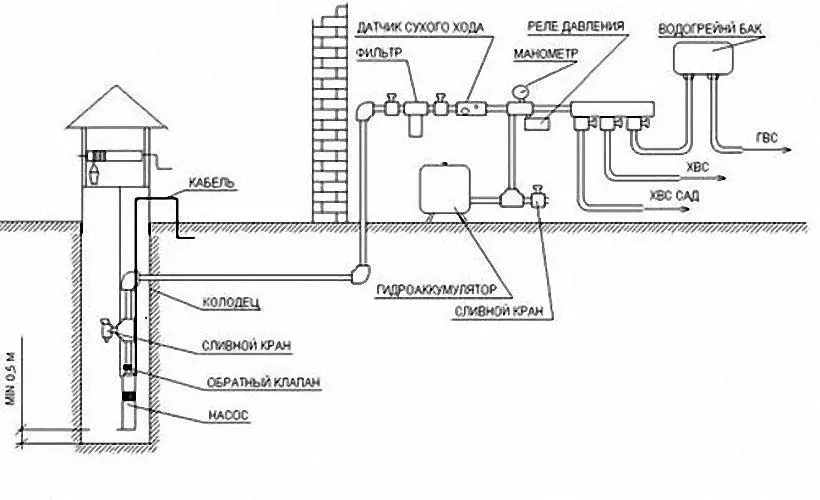

Схема водопровода

В зимний период, когда температура воздуха опускается ниже 0°C, существует риск замерзания воды в водопроводных трубах. Замерзая, ледовая пробка расширяется, что приводит к растрескиванию труб. После этого пользоваться водопроводом станет невозможно. Поэтому у собственников загородных домов и дач остается только два варианта: либо пользоваться водопроводом только в летний сезон, либо проводить работы по созданию зимнего, утепленного контура.

Прежде всего, чтобы зимний водопровод был по-настоящему защищен от любых капризов погоды, нужно хорошо понимать, в чем его принципиальные отличия от летнего варианта:

  • Прежде всего, увеличена глубина, на которой закладываются в почву трубы. Труба должна находиться ниже зимней границы промерзания грунта. Для средней полосы граница промерзания находится на 2 м от поверхности почвы. Для северных регионов России этот показатель может составлять 4 м или более.
  • Участки трубы, идущие выше границы промерзания, тщательно утепляются и снабжаются обогревом. Для этого их прокладывают параллельно с трубами системы отопления либо снабжают обогревающим электрическим кабелем. На схеме видно, как прокладывается кабель на таком участке:
  • Вся разводка выполняется строго последовательно.

Наиболее эффективным оказывается сочетание всех способов защиты трубы от промерзания. Это потребует расходов, но вложения оправдаются долгим сроком эксплуатации без необходимости ремонта.

Заглубление трубы в грунт ниже уровня промерзания – относительно дешевый способ. Однако, если глубина промерзания – более 1,7 м, проводить водопровод (и ремонтировать потом в случае протечек!) будет сложно.

Глубину промерзания почвы в регионе определяют, вычисляя среднее значение на основе данных статистики за последнее десятилетие. Но эта цифра будет именно средней. На случай экстремально холодной зимы стоит прибавить к ней еще 20-30 см запаса.

Поскольку прокладка зимнего водопровода сопровождается существенными материальными и трудовыми затратами, побеспокойтесь о максимально возможном снижении риска протечек. Число стыков и поворотов трубы должно быть минимальным. Кроме того, трубы выбирают толстостенные, чтобы они могли выдержать давление грунта сверху и долго противостоять коррозии. Оптимальные материалы – сталь, металлополимеры.

Способ укладки

Прежде всего, составляется план прохождения водопровода по участку. Далее с плана на местность переносятся контуры будущей траншеи. Траншея копается на рассчитанную глубину промерзания, а в углах и поворотах оборудуются смотровые колодцы.

Траншея должна иметь небольшой уклон от колодца к дому, чтобы облегчить движение воды.

На дно канавы насыпают песок (не менее 0,15 м). Такой слой станет подушкой для трубы, сгладит мелкие неровности дна, скомпенсирует частично давление грунта. Полипропиленовые трубы укладываются на подушку внутри гофрированного рукава. Для металлических труб допускается не использовать рукав, однако трубу тщательно прокрашивают толстым слоем краски, чтобы защитить ее от коррозии.

При необходимости на трубу надевают утеплительный материал. Место, где труба входит в колодец или скважину, герметизируют раствором на основе цемента и жидкого стекла. Трубу подключают к насосу, проверяют водопровод, чтобы убедиться, что в нем нет протечек.

Сверху труба засыпается на 0,15 м песком, слой выравнивается. Затем в траншею засыпают вынутый грунт, утрамбовывая его, чтобы сгладить холм вровень с землей.

Утепление. Какой выбрать утеплитель

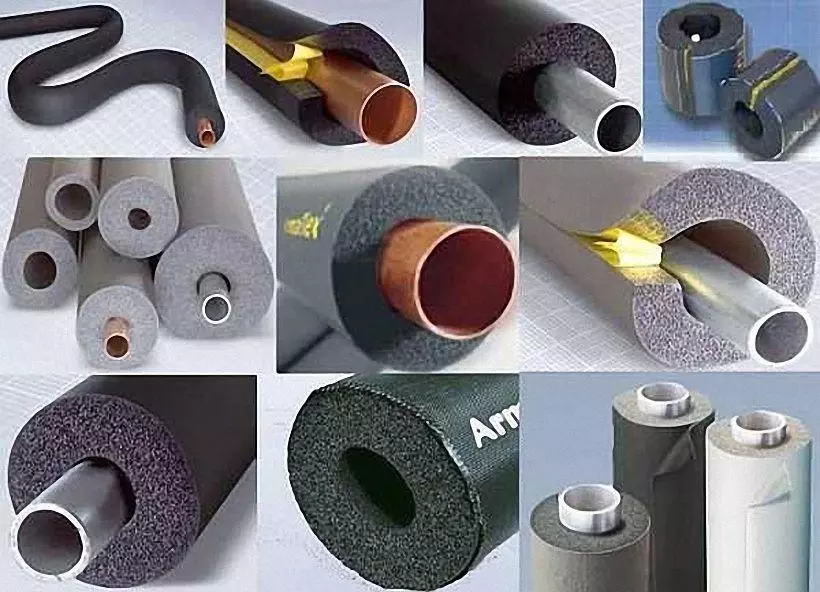

Теплоизоляционные материалы для трубопроводов

Для утепления труб применяется как рулонный утеплитель (его применяют для защиты стен от промерзания), так и специальную скорлупу для труб. Это – теплоизоляция, сформованная в виде полых цилиндров. Их очень удобно надевать на трубопровод. При этом можно сочетать оба варианта утепления: сначала надеть на трубу скорлупу, а затем обмотать рулонным материалом поверх.

Скорлупу для труб изготавливают из различных утеплительных материалов:

  • Пенополистирол (ПС). Этот газонаполненный полимер имеет множество вариантов, которые порой существенно отличаются по свойствам. В классическом исполнении изготавливается путем спекания под давлением гранул. Полученная скорлупа неплохо сохраняет тепло и противостоит давлению.
  • Экструдированный ПС (XPS) имеет усовершенствованную структуру (его ячейки закрыты, напоминают мелкие, наполненные газом шарики). Полимерная скорлупа отталкивает воду, отлично сохраняет тепло, хорошо противостоит давлению. Одна из лучших разновидностей утеплительных оболочек. Единственный недостаток – сравнительно высокая стоимость.
  • Пенопласт (EPS) – также разновидность полистирола. Хорошо противостоит холоду, но под давлением массы земли сминается. Поэтому использовать пенопласт допускается только в траншеях, стенки которых обложены досками или кирпичом.

Наиболее распространенными материалами рулонного типа являются стекловата и каменная вата. Первый – хорошо сберегает тепло, дешев, но требует тщательной защиты глаз и органов дыхания, а также спецодежды при работе. Второй – безопаснее, но стоимость выше, особенно у базальтовой разновидности. Шлаковая вата же по стоимости примерно сопоставима со стекловолокном, но ее качества как утеплителя низки. Из-за этого приходится делать более толстый изолирующий слой, что нивелирует разницу в стоимости.

При использовании стекловаты и каменных ват следует помнить, что эти материалы очень легко впитывают воду, при этом сильно теряя в способности противостоять холоду. Поэтому траншею, в которой проложены трубы с утеплением из минеральной или стеклянной ваты нужно как можно тщательнее защищать от воды.

Подогрев: нужен ли он и как его обеспечить

Как бы тщательно ни была утеплена труба, сама по себе теплоизоляция тепла не дает (только препятствует уходу его в атмосферу). Чтобы в сильные зимние морозы труба не перемерзла, ее необходимо не только утеплить, но и снабдить обогревом. Наиболее нуждается в обогреве участок, расположенный выше границы промерзания почвы (он располагается в месте ввода трубы в дом).

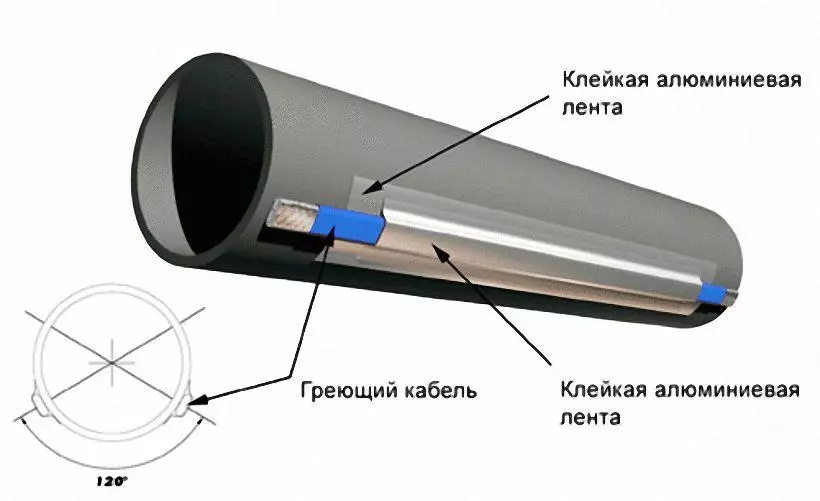

Схема крепления греющего кабеля для зимнего водопровода наружный

Для обогрева применяются нагревательные ленты и кабели. Такие элементы либо наматывают витками на трубу, либо прокладывают вдоль по длине. Размещенный под полимерной скорлупой  рулонной теплоизоляцией, греющий элемент тратит сравнительно немного электрической энергии, поддерживая положительную температуру воды в трубах даже в самые суровые морозы. Для того чтобы узнать как правильно выбрать нагревательный кабель для водостоков своими руками читайте здесь.

Подготовительные работы

Подготовительные работы при прокладке зимнего трубопровода начинаются с составления проекта. Проект должен отражать особенности рельефа участка, глубину залегания труб, размещение всех дополнительных элементов. Готовые проекты встречаются в сети «Интернет» (мы также предлагаем вариант), но для того, чтобы проект оптимально подходил именно для вашего участка, его нужно доработать.

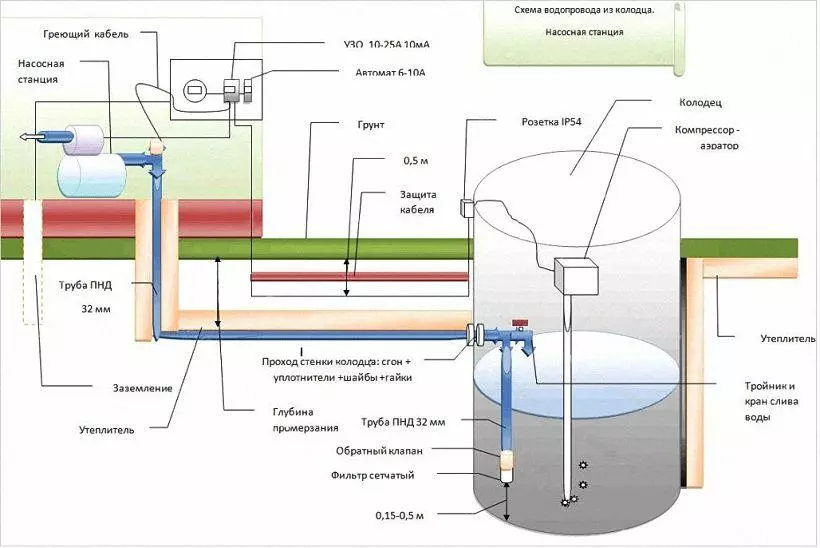

Чертеж водоснабжение частного дома из колодца своими руками

Следующим шагом проводится закупка всех необходимых для работы материалов (труб, соединительных элементов, греющего кабеля и т.д.) и инструментов. На местности вешками обозначается прохождение траншеи.

Если планируется создание смотровых колодцев в точках поворота или стыках водопровода, их стоит вырыть и обустроить перед началом основных работ.

Необходимые материалы и инструмент

Будем исходить из того, что для водопровода используются полипропиленовые трубы с металлической вкладкой. Для проведения зимней магистрали водопровода, понадобится следующий набор инструментов:

  • Утюжок для полипропиленовой трубы.
  • Для монтажа фитингов – газовый ключ №2.
  • Пила или болгарка для резки труб. Полотно пилы или отрезной диск подбираются для работы по металлу.
  • Инструменты для земляных работ (лом, совковые и штыковые лопаты).

Кроме инструментария, нужно приобрести (согласно проекту) необходимое количество труб, греющего кабеля, рулонной изоляции и полимерной «скорлупы». Особое внимание уделяют наличию всех соединительных элементов.

Как сделать зимний водопровод своими руками. Пошаговая инструкция

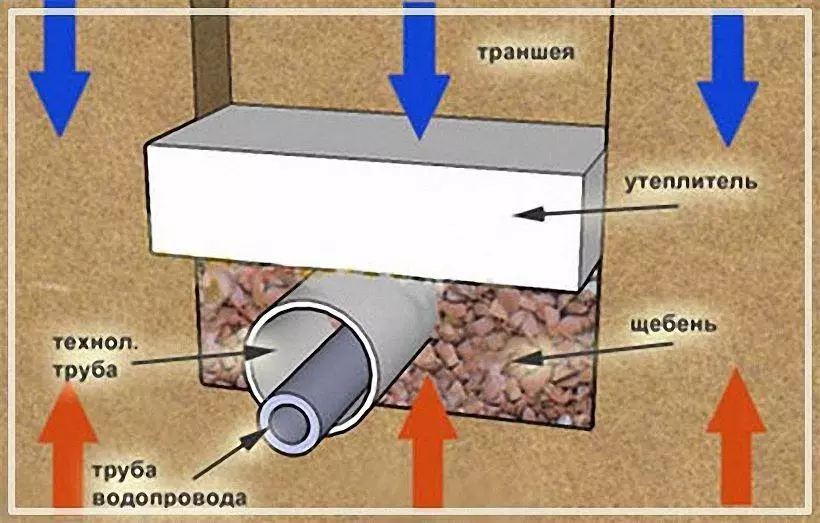

Чертеж правильной укладки зимнего водопровода собственноручно

Итак, проект составлен, все необходимое для работы приготовлено. Вот порядок действий:

  • Разметка трассы водопровода на местности.
  • Земляные работы: рытье канавы, создание песчаной подушки.
  • Укладка труб, сборка водопровода, проверка магистрали на герметичность.
  • Утепление, прокладка греющего кабеля.
  • Окончательный этап земляных работ.

После того, как труба проложена, важно не забыть испытать систему на исправность всех компонентов. Чтобы не повредить трубу при дальнейших работах на участке, место ее прохождения стоит обозначить вешками.

Советы профессионалов

Чтобы представить процесс прокладки зимней магистрали водопровода во всех деталях, посмотрите предложенные видеоролики:

Если подойти к работе с должным старанием и выполнять все операции без лишней спешки, провести зимний водопровод своими силами по участку вполне возможно. И тогда в доме будет вода в любую погоду, а ведь это – одна из важнейших составляющих современного стандарта комфортной жизни.
