Ендова кровли: ее устройство и монтаж своими руками

Устройство крыши включает в себя множество элементов. Ендова не только является средством придания крыше выразительного облика. От того, насколько правильное устройство имеет ендова, зависит герметичность крыши.

Ендова крыша своими руками

В современном архитектурном дизайне крыша – не просто функциональный элемент. Она во многом определяет облик здания. Такая крыша может состоять из нескольких плоскостей, подходящих друг к другу под различными углами. Места контакта с положительными углами оформляют коньком, с отрицательными – ендовой. От правильности монтажа ендовы зависит, будет ли на чердаке здания сухо или нет. Разберемся, как соорудить крышу с ендовой своими руками.




Ендовые крыши

Ендова – это внутренний угол между двумя скатами крыши. Конструирование ендовы крыши отличается большей сложностью и ответственностью исполнения. Вот функции, которые должна выполнять эта деталь:

  • В отрицательных углах крыши под действием сила тяжести собирается дождевая вода и другие виды осадков. Задача ендовы – надежно обеспечивать сбор и транспортировку воды к трубам водоотведения.
  • Снег также склонен сползать под действием силы тяжести по скатам крыши. Скопившийся в ендовах снег имеет довольно большую массу. Она создает нагрузку на стропила. Ендова должна выдерживать эту нагрузку и перераспределять ее по стропильной системе. Если она сконструирована неправильно, крыша может просто провалиться под весом снега.
  • Соединения скатов должны быть выполнены максимально герметично. Только в этом случае можно быть уверенным, что осадки не пройдут сквозь кровлю. Вот почему от правильности монтажа ендовы (еще эту деталь крыши называют разжелобок) так много зависит.

Высокая ответственность побуждает многих не связываться с сооружением разжелобка самостоятельно, а приглашать профессиональных строителей. Однако если основательно разобраться в том, как устроена ендова, и выполнить все работы аккуратно и качественно, вполне можно создать герметичную кровлю и самому.

Количество ендов крыши зависит от общей планировки (Г-образная, Т-образная, крестообразная) и от архитектурных элементов, из которых состоит здание. Создание мансарды, слуховых окон и других деталей усложняет конструкцию и увеличивает количество разжелобков.

Устройство

Для изготовления ендовы применяются те же материалы, что и для создания кровли в целом. Но чтобы обеспечить высокую надежность крыши, придется отнестись внимательно ко все ее элементам: стропильной системе, обрешетке и покрытию.

Особенности системы стропил

карас ендовые кровли

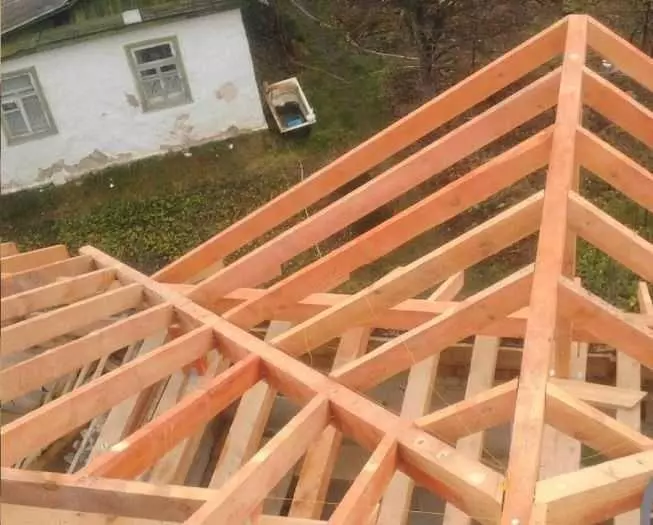

Соединение стропил при создании ендовы может производиться под различными углами. Это зависит от того, под каким углом установлен каждый образующий ендову скат. Вдоль линии контакта скатов ставится стропильная нога. Стропила прикрепляют к ноге. Если они не слишком длинны (до 200 см), допускается использовать для крепления гвозди (с каждой стороны вбиваются по 2 штуки). Если же стропила имеют большую длину, точки соединения снабжают накладками их металла для усиления. В самом широком месте, где нагрузка наиболее велика, стропильную ногу подпирают укосиной.

карас ендовые кровли из дерева

В местах, где происходит переход одной плоскости в другую, стропильная система должна образовывать максимально ровную линию. Чтобы этого добиться, в местах, где будут находиться линии соединения (их называют прогоны) натягивают шнур.

Обрешетка

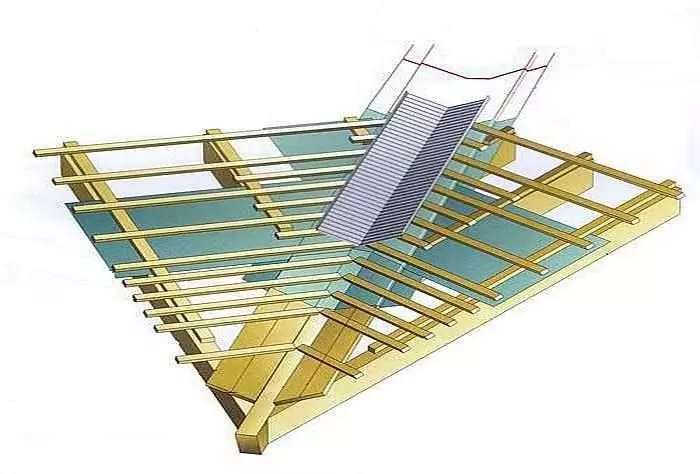

Там, где смыкаются два ската, требуется усиливать не только стропильную систему, но и обрешетку. Это достаточно сложный момент, поскольку в зависимости от типа кровельного материала усиление обрешетки проводят по-разному:

обрешетка ендовы

  • Если в качестве кровельного материала взят профлист, шифер или другой листовой материал, для усиления обрешетки используют широкие доски (не менее 10 см шириной). Их прибивают вдоль всего стыка, вплотную. С каждой стороны нужно разместить по две или три доски.чертеж и размеры ендовы

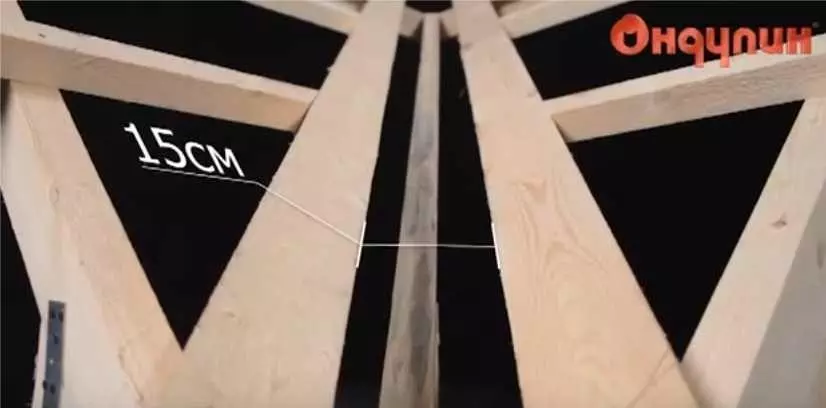

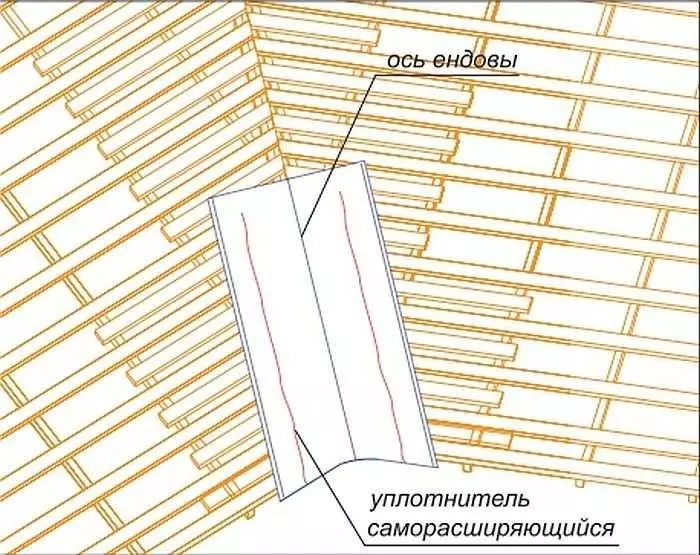

  • Если кровельным материалом станет ондулин, доски для усиления обрешетки также прибивают продольно. Но размещают их уже не вплотную к прогону, а на расстоянии в 10-15 см друг от друга. В проем укладывается ендовный желоб. Количество досок также уменьшено: их уже не 2-3 с каждой стороны, а по одной.Обустройство ендовы
  • Для металлочерепицы усиление обрешетки выполняют другим способом. Между планками обрешетки набивают дополнительные планки. Длина усиленной зоны должна быть больше, чем ширина ендовы в нижней части. В усиленной зоне планки будут идти в два раза чаще, чем в остальной обрешетке.
  • Если применяется мягкая кровля, на скатах делается сплошная обрешетка. В этом случае не возникает необходимости усиливать ее под ендову.

Приведенные рекомендации являются наиболее общими и неконкретными. Нередко производитель конкретной марки кровельного материала расширяет и детализирует эти требования. Поэтому если решение о выборе кровельного материала уже принято, стоит внимательно изучить требования к усилению стропильной системы и обрешетки и придержаться при монтаже именно требований производителя кровельного материала.

От качества обрешетки во многом зависят качества будущей кровли. Поэтому к работам по усилению стоит подойти ответственно.

Материал покрытия

Каждый кровельный материал выдвигает свои требования к монтажу ендовы. Поэтому стоит исходить из того, какое покрытие выбрано для крыши.

Ендова верхняя и нижняя

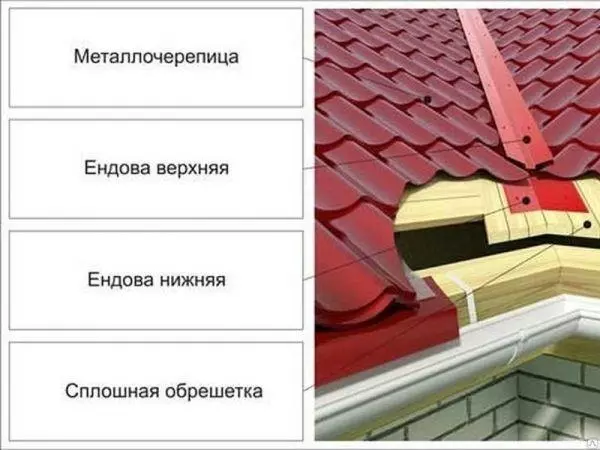

Если крыша покрывается металлочерепицей, создание ендовы начинается с укладки на обрешетку нижней планки. Этот материал относится к доборам. Он выпускается отрезками по 200 см. Представляет собой нижняя плана полосу оцинкованной стали, которая снабжена по краям бортиками, а в середине имеет линию сгиба. Окрашивается планка в один оттенок с основным материалом кровли.

Асимметричная крыша схема

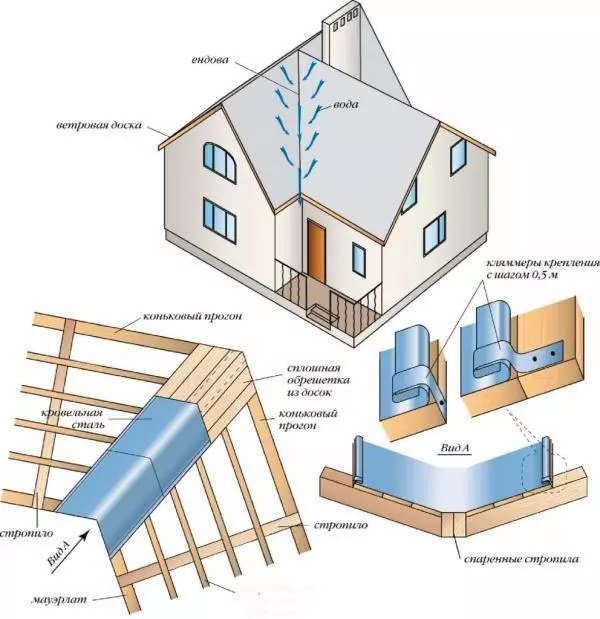

Планка может крепиться клаймерами за бортик или саморезами ближе к краю. Второй способ требует создания отверстий в детали, что чревато нарушением герметичности. Специальные саморезы способны обеспечить изоляцию, но способ с клаймерами большинство мастеров признает более надежным. После монтажа планки нужно наклеит на нее уплотнительную ленту.

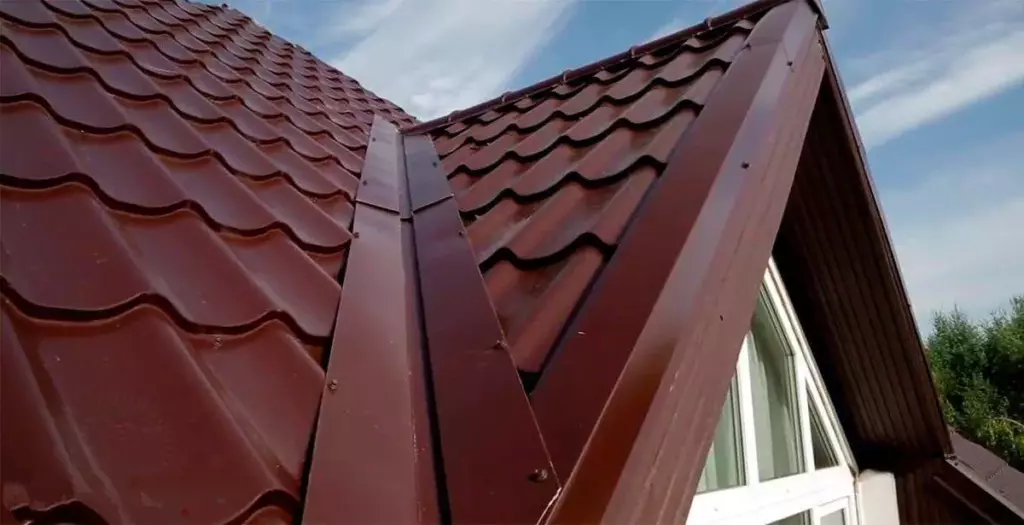

Когда планка установлена, укладывают металлочерепицу. Края ендовы при этом должны оказаться под листами кровельного материала так, чтобы центр находился в 6-10 см от края листа. Помещать края ближе друг к другу большинство производителей не позволяют. После монтажа металлочерепицы кровля можно считать законченной. Однако открытая ендова выглядит не слишком привлекательно, поэтому обычно сверху крепят декоративную верхнюю планку.

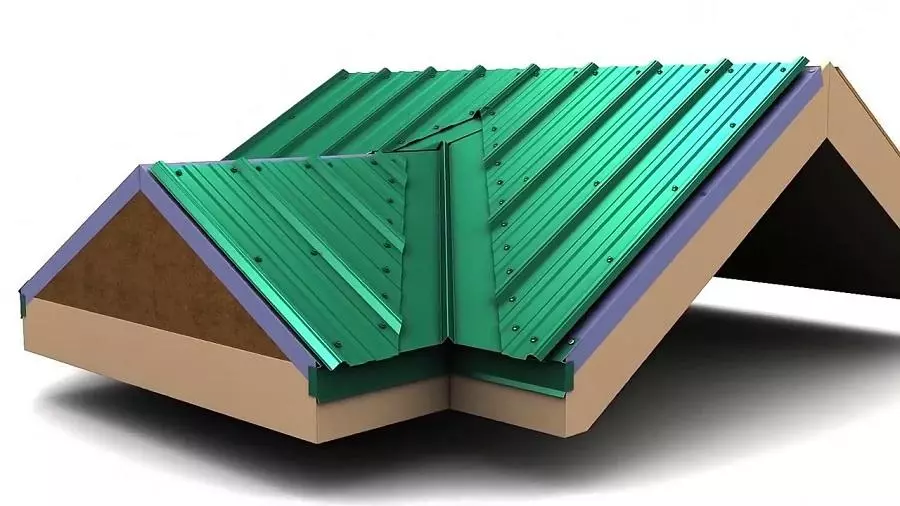

Способ укладки ендовы при использовании профнастила отличается незначительно. Однако с двух сторон от места перегиба кровли следует нанести не только уплотнительную ленту, но и герметик. Листы могут обрезаться на расстоянии в 6-10 см от центра желоба или стыковаться вплотную. Возможно и переплетенное исполнение ендовы, однако выполнить его своими руками довольно сложно.

Подготовительные работы

Если стропильная конструкция в целом уже готова, то подготовка к созданию ендовы не будет долгой. Прежде всего, нужно провести проектные работы. Чтобы представить, как именно пойдет ендова, придется сделать чертеж крыши. А на стропильной конструкции нужно отметить положение каждого разжелобка натянутым шнуром.

Кроме того, понадобится приобрести комплект доборных элементов для создания ендов. Для каждого типа кровельных материалов выпускаются свои доборные элементы. Так, желоб нижней ендовы для металлочерепицы или профнастила имеет вид уголка, а для черепичной крыши доборные элементы выпускаются в виде полукруглых желобов.

Важно, чтобы купленные детали не только подходили к типу кровельного материала, но и соответствовали определенным требованиям:

  • Обладали устойчивостью к коррозии.
  • Имели высокую металлическую прочность.
  • Были способны прослужить длительное время, не нуждаясь в замене.

Комплектующие для кровли

Раньше желоба для изготовления ендов не выпускались промышленностью, а изготавливались на месте из обрезков кровельного материала. Но сегодня в такой самодеятельности уже нет нужды. Не стоит экономить на покупке доборного комплекта, ведь самодельные детали наверняка не будут обладать нужным качеством

Необходимый инструментарий для работы

Набор инструментов, нужный для работы не отличается кардинально от того, что требуется ля кровельных работ. Вот что понадобится для самостоятельного монтажа ендовы кровли:

Набор инструментов

  • Для разметки: карандаш, рулетка, строительный уровень и отвес, шнур.
  • Для обрезки материалов: резаки по дереву и металлу, ножовка.
  • Для закрепления материалов на месте: молоток, монтажный пистолет, шуруповерт, отвертки.
  • Для изоляции: герметик, гидроизоляционная и обивочная лента.

Стоит также позаботиться о нормальном, надежном основании, на котором можно стоять во время работы. Понадобятся надежные леса или козлы.

Ендова кровли своими руками. Пошаговая инструкция

Итак, все необходимое для работы собрано и можно приступать. Вот порядок выполнения действий:

  1. Проведение работ по разметке, натяжение шнуров в месте смыкания скатов кровли.
  2. Укрепление стропильной системы.
  3. Учащение обрешетки или иной способ создания подкладки, которая не позволит желобку ендовы деформироваться под весом снега
  4. Укладка нижней ендовы, закрепление ее на месте, оклеивание гидроизоляционной лентой.
  5. Выведение желобков ендовы в водосточную систему крыши.
  6. Установка листов кровельного материала.
  7. Эстетическое оформление разжелобка, установка декоративных деталей.

Монтаж не представляет особых трудностей. Но каждый этап требуется выполнять с максимально аккуратностью.

Советы профессионалов

Еще на стадии укрепления ендовы лучше позаботиться о возможных протечках. Вес места, которые вызывают подозрение, стоит обработать специальным герметиком.

Также мы рекомендуем просмотреть обучающие видео. Увидев все этапы монтажа своими глазами, вы легко выполните установку ендовы самостоятельно:

Выполнить самому работу по монтажу разжелобка вполне возможно. Главное – выполнять каждый шаг с максимально возможной аккуратностью и не приступать к работе, пока хоть какой-нибудь момент технологии не будет понятен.
