Установка доводчика на дверь своими руками

Установить доводчик на дверь своими руками вполне можно. Нужно знать, где и как его ставить, какие будут нужны инструменты и как проделать в двери отверстие под доводчик. Разберемся в этих вопросах.

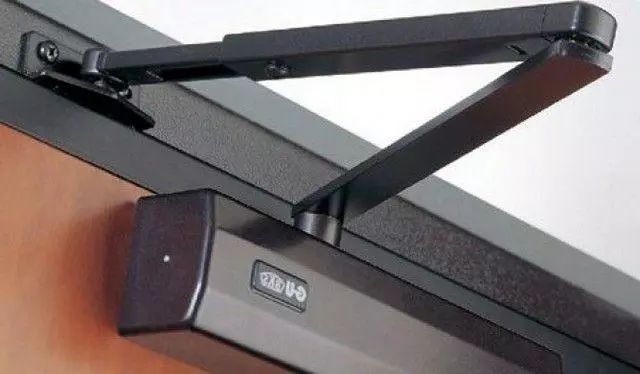

Дверной доводчик своими руками

Доводчик на двери – нехитрое приспособление, которое выполняет множество функций: способствует сбережению тепла, защищает квартиру или подъезд от попадания уличной грязи и пыли,  оберегает дверную коробку от резких ударов. Поставить это приспособление предлагают многие конторы, занимающиеся монтажом и ремонтом дверей. Но если есть небольшой опыт работы с инструментом и нужные знания, с установкой доводчика на дверь можно справиться самостоятельно.

Устройство

Задача доводчика – накопить энергию при открывании двери, а затем потратить ее на то, чтобы плавно и плотно закрыть дверь. В этом его главное преимущество перед обычной дверной пружиной: резко распахнутую дверь пружина рванет назад столь же резко, нанеся сильный удар по дверной коробке. Доводчик же возвращает дверь на место мягко и довольно плавно, не нанося вреда дверной коробке и не издавая громких звуков.

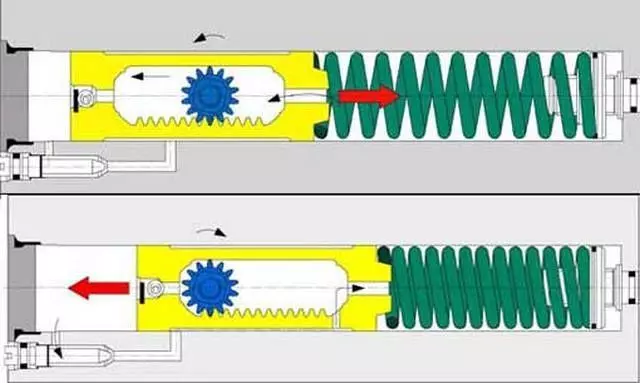

Конструкция доводчика

Существуют различные конструкции, но наиболее распространены доводчики с реечной передачей. В этой конструкции имеются следующие элементы:

  • Шестеренка из прочных сортов стали, которая поворачивается рычагом в момент открывания двери.
  • Зубчатая рейка. Шестеренка приводит ее в движение, передавая усилие на мощную пружину.
  • Пружина, которая не позволяет резко распахнуть дверь и возвращает ее на место после того, как дверную ручку отпустят.

Корпус доводчика, в который помещен механизм, снабжен системой каналов, по которым перегоняется масло. Именно гидравлическая система обеспечивает плавность доводки двери и гасит резкие толчки.

Меняя толщину каналов, можно добиться большей плавности хода доводчика или более резкого захлопывания двери.

Имеются и другие конструкции, например с использованием кулачковой передачи. Но они распространены меньше.

Параметры устройств доводки дверей описывает международная спецификация EN 1154. По ней все устройства делят на 7 классов, в зависимости от массы двери, которую они способны закрывать и площади полотна двери. При этом, если, к примеру, площадь соответствует классу EN3, а масса – EN4, стоит брать более мощное устройство класса EN4. Если взять более слабый доводчик, он просто не справится с тяжелой дверью и не сможет закрывать ее плотно.

Обратите при выборе внимание на то, как записан класс. У моделей с двойной маркировкой (к примеру, EN3-4) шире возможности настройки, но выше стоимость.

Где ставить механизм

Устанавливаются доводчики несколькими разными способами. В верхней части двери ставятся два типа:

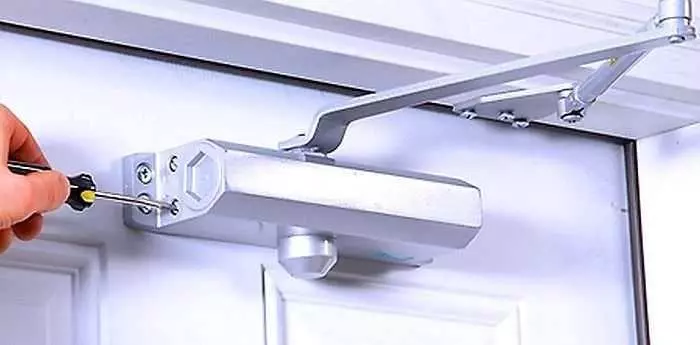

Регулировка доводчика двери

  • Конструкции с шарнирной тягой имеют расположенный перпендикулярно рычаг, идущий к двери. Такие устройства довольно надежны и долговечны. Их слабое место – торчащий рычаг. Внешне он не слишком привлекателен, да и сломать его довольно просто.
    У шарнирных конструкций сопротивление открыванию двери становится тем больше, чем шире открывают дверь. Такая особенность делает их неудобными для маленьких детей и пожилых людей. Их сил может оказаться недостаточно для того, чтобы справиться с дверью, оснащенной этим устройством.

    Доводчик для двери

  • Конструкции, оснащенные скользящим каналом, выглядят более привлекательно, ведь их рычаг расположен параллельно дверному проему. Они выдают максимальное сопротивление на первой трети пути, затем нужно прикладывать заметно меньше усилий.

Напольный доводчик для стеклянной двери

Располагаемые на полу устройства также имеют два конструктивных исполнения. Первый лишен видимых рычагов, так как механизм полностью утоплен в пол. Обычно такие конструкции ставят на стеклянные двери. За преимущества приходится платить более сложной установкой, т.к. приходится утапливать механизм в пол.

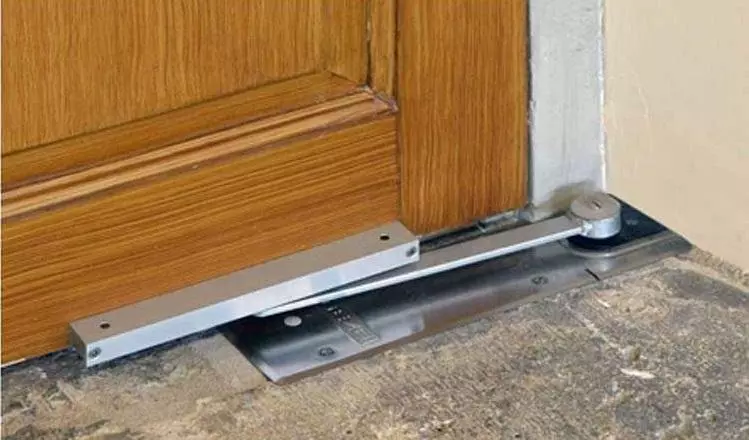

Доводчик дверной напольный

Напольные доводчики с рычагом устроены аналогично тем, что ставятся на верхнюю часть двери. Внизу они менее заметны, но есть риск повредить рычаги.

Какой бы вариант установки вы ни выбрали, помните, что гидравлические доводчики конструктивно не предназначены для работы в условиях мороза. Масло в них может загустеть на холоде, и тогда дверь будет очень трудно открыть. Поэтому доводчики стараются ставить внутри комнаты. Лишены этого недостатка только защищенные от холода модели, но их стоимость заметно выше.

Отверстия под доводчик

Чтобы установить доводчик, надо правильно разметить отверстия для его крепления на двери и косяке. Хорошим помощником в этом деле будет монтажный шаблон:

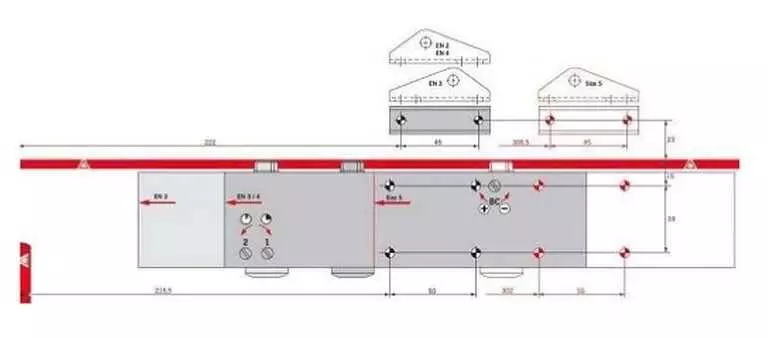

Шаблон установки дверного доводчика

Такие шаблоны прикладываются практически ко всем современным моделям, вместе с крепежом. На плотном картоне нанесены все монтажные размеры, поэтому достаточно только приложить шаблон к двери и отметить через отверстия на шаблоне места для установки крепежа.

Важно только не перепутать расположение отверстий для разных видов монтажа.

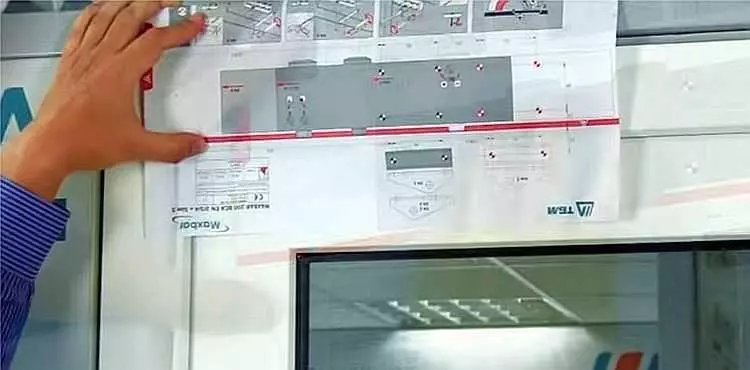

Инстукция установки дверного доводчика

Дело в том, что доводчики по-разному устанавливаются на двери, которые положено раскрывать в помещение и на улицу. В первом случае доводчик ставится на полотно, а рычаг крепится к раме. Во втором – наоборот. Причина для такого расположения – необходимость максимально защитить устройство от холода. И конечно, нельзя размещать доводчик с уличной стороны.

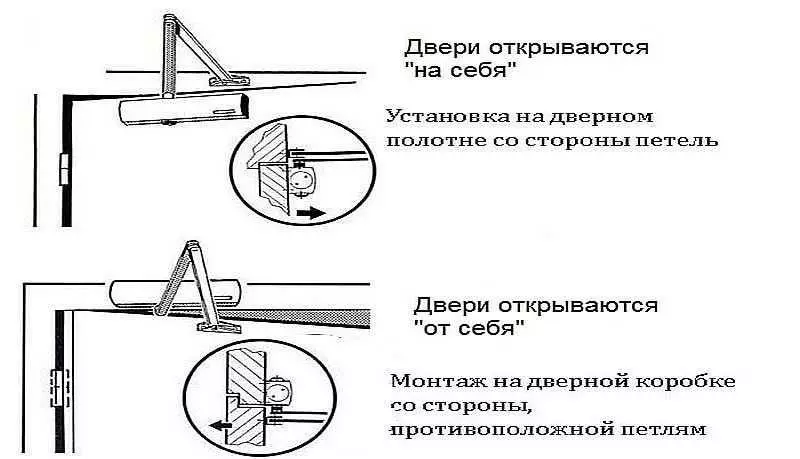

Виды установка доводчика

Еще более усложнен шаблон на доводчиках, которые способны работать с дверями двух классов. Тогда под каждый класс будет свое расположение отверстий. Их либо разделяют яркой цветной полосой, либо маркируют кругами разных цветов. В общем, разобраться с монтажным шаблоном обычно бывает не сложно.

Как правильно отрегулировать усилие

Любой доводочной конструкции периодически требуется регулировка. Потребность в настройке обычно возникает при смене сезона, когда масло внутри корпуса становится более густым или более жидким из-за изменения температуры. Бывают и другие причины. Устроены разные модели по-разному, но общий принцип регулировки один. Подкручивая винты по часовой стрелке, усилие повышается, в другую сторону – снижается.

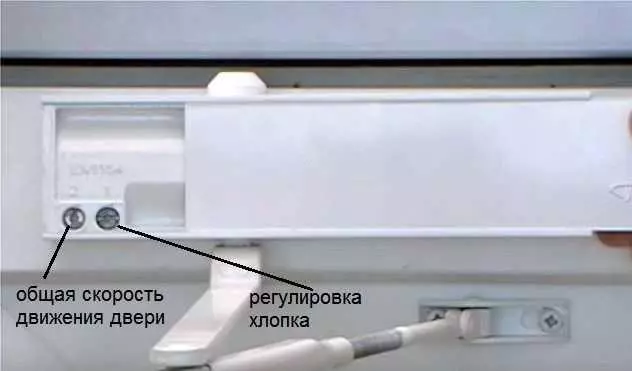

Регулировочные винты дверного доводчика

Первая задача – отыскать регулировочные винты. Обычно они располагаются на торце устройства (особенно это актуально для моделей с корпусом граненой или цилиндрической формы). У моделей с прямоугольным корпусом винты могут прятаться на лицевой стороне под защитной крышкой. Регулировка может производиться отверткой или ключом-шестигранником.

Важно помнить несколько правил:

  • Не рекомендуется отпускать или натягивать винты более, чем на четверть оборота за раз.
  • Сначала настраивают общую скорость настраивания доводчика, затем – длительность интервала, на котором дверь будет тормозиться. Обычно винт, отвечающий за первую функцию, маркируется цифрой «1», а второй – цифрой «2», но можно встретить и другие маркировки.

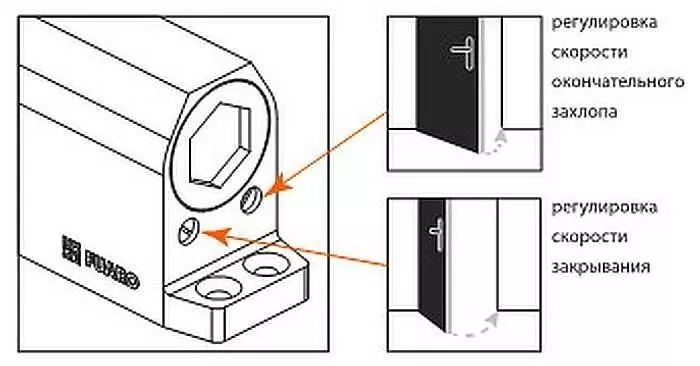

Виды регулировки дверного доводчика

Перед настройкой доводчика лучше ознакомиться с его паспортом. Помните! Ошибки при регулировке могут привести к выходу доводчика из строя. Мы также рекомендуем посмотреть видео, чтобы своими глазами увидеть, как производится регулировка:

Необходимые материалы и инструменты

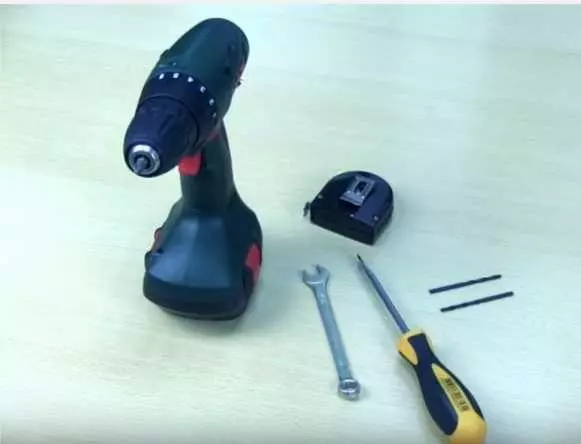

Виды инструментов

Чтобы выполнить монтаж, будет необходим следующий инструментарий:

  • Монтажный шаблон (чаще всего, входит в комплект поставки приобретенного доводчика).
  • Карандаш для выполнения отметок.
  • Кернер и молоток чтобы выполнить отметки перед сверлением.
  • Электродрель со сверлом, способным справиться с материалом двери (металл, пластик, дерево и т.д.).
  • Отвертка и шестигранный ключ. Они понадобятся для сборки доводчика и регулировки его после установки, а также для затягивания саморезов.

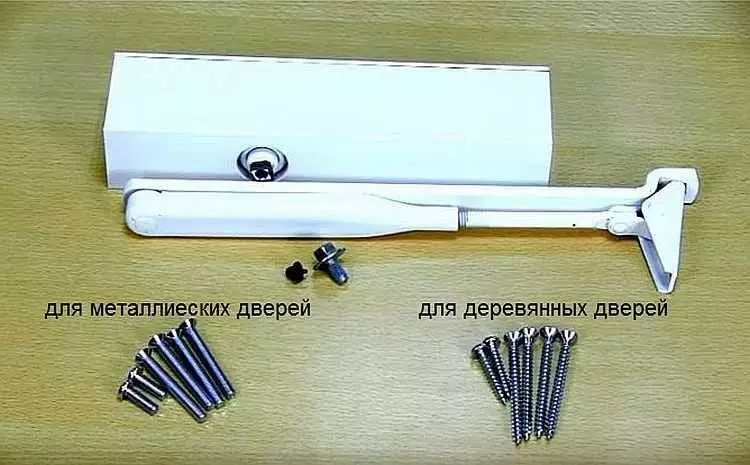

Виды саморезов

Обычно доводчик комплектуется двумя наборами саморезов – под металл и пластик. Но иногда может понадобиться приобрести крепеж под экзотичный материал двери.

Больше никаких материалов и инструментов для того, чтобы поставить доводчик на место не нужно.

Установка доводчика на дверь своими руками. Пошаговая инструкция

Разберем этапы процедуры установки доводчика:

  1. Распаковка и подробный осмотр. Перед началом работы стоит изучить паспорт устройства, проверить комплектность и работоспособность всех частей. Если какой-либо детали не хватает, проще заменить бракованное изделие, чем пытаться сымпровизировать.Инструкция для дверного доводчика
  2. Разметка. Шаблон прикладывается на предполагаемо место установки и все отверстия отмечаются керном.

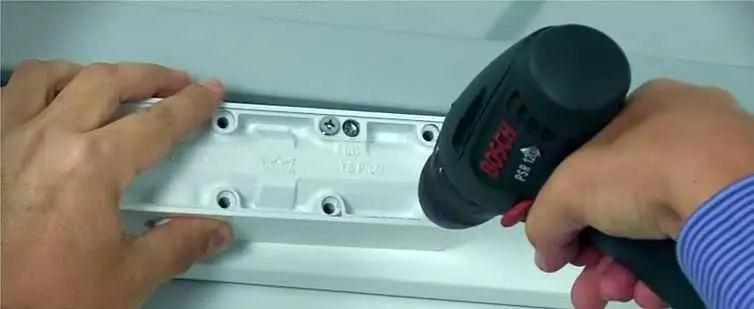

  3. Засверливание всех отверстий. Важно, чтобы сверло шло строго перпендикулярно.Установка доводчика

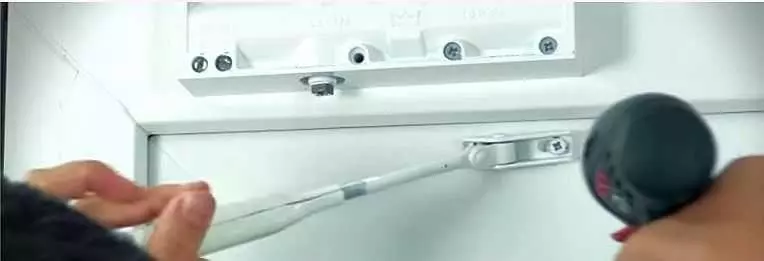

  4. Установка на место корпуса устройства доводки. Важно проверить, чтобы торец с винтами настройки был обращен к косяку.Монтаж доводчика
  5. Установка на место лапки и регулируемой половинки рычага.
    Если рычаг собран перед поставкой, стоит его разъединить. Сборка производится только при регулировке.

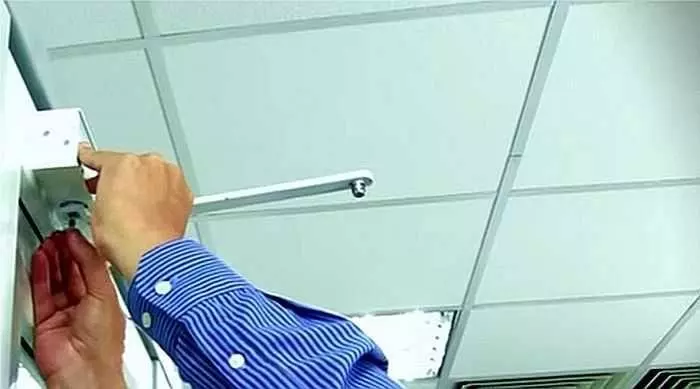

    Установка доводчика своими руками

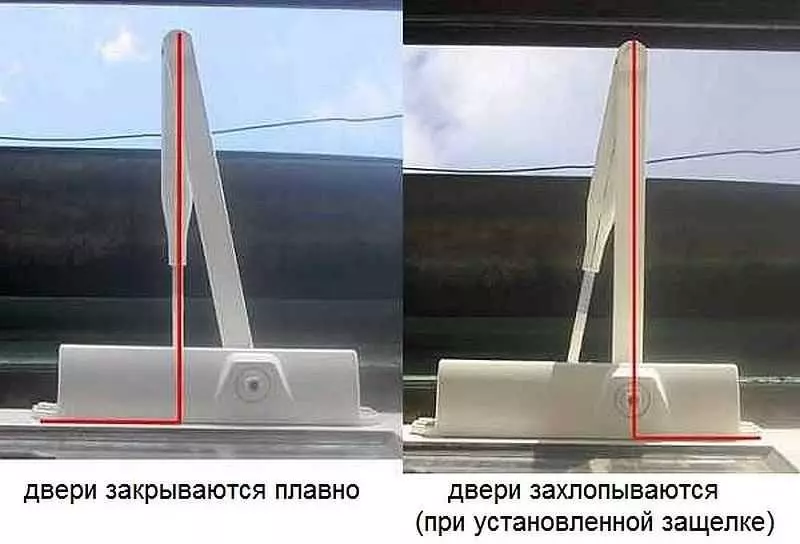

  6. Установка нерегулируемой половины на корпус доводчика. Обычно его нужно посадить на граненый шток и закрепить на месте гайкой.Установка дверного доводчика самостоятельно
  7. Две половинки рычага выставляются на место при полностью закрытой двери и центральный шарнир собирается. Если на двери нет уплотнителя, перпендикулярно к ней выставляется раздвижная половина рычага. Если есть защелка или уплотнительная лента – жесткая половина. При необходимости можно удлинить или укоротить раздвижную половину рычага.

Монтаж закончен! Остается только провести регулировку доводчика.

Советы профессионалов

Перед тем, как ставить доводчик, посмотрите предлагаемые видеофрагменты. Профессиональные монтажники покажут вам все тонкости установки и дадут полезные советы, способные ускорить процесс:

Поставить устройство для доводки двери самому совсем не сложно. Нужно только предварительно разобраться, как это делается и не спешить при настройке. И тогда смонтированный доводчик обеспечит мягкое и плавное закрывание двери, сберегая ваш дом от сквозняков, а нервы – от шума при хлопках.
