Шурупы: виды, какие выбрать, советы по монтажу

Нашу жизнь невозможно представить без такого революционного изобретения, совершенного еще на заре нашей цивилизации, как резьбовое соединение. Широкое использование резьбы для надежного крепления различных предметов началось со средины XV века и не утратило своей актуальности по сегодняшний день.

Определение

Одним из ярких представителей изделий предназначенных для крепежа и основанных на принципе резьбового соединения являются шурупы.

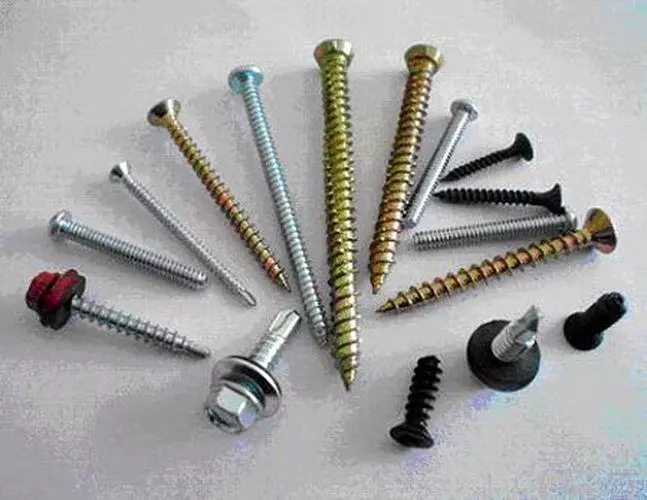

виды шурупов

По общепринятому определению шурупом называется изделие в виде продолговатого стержня с выполненной на его поверхности резьбой и сделанном на одном конце приспособлением для возможности ввинчивания в скрепляемые предметы.

Применение

В зависимости от прочности материала, к которой крепятся шурупы их можно погружать следующими способами:

  • забивать в мягкие структуры дерева или плит на его основе;
  • закручивать без предварительного сверления в дерево, пластик и другие не жёсткие материалы;
  • закручивать в предварительно просверленное отверстие, составляющее 0,7 наружного диаметра резьбы шурпа, с одновременным нарезанием внутренней резьбы в структуре дерева или по металлической жести;
  • закручивать в предварительно просверленное отверстие большего диаметра со вставкой из пластикового дюбеля, к примеру, в бетонную или кирпичную стену;
  • одновременно производить сверление и нарезание резьбы при закручивании специальных шурупов в металлическую конструкцию стандартных стальных конструкций таких, как уголок, швеллер и т. д.

Но вне зависимости от способа погружения шуруп всегда можно выкрутить – это и считается одним из главных его достоинств.

Некоторые виды шурупов в сочетании с износостойкими материалами позволяют совершать повторение циклов вкручивания-откручивания до 100 раз на одно соединение.

Виды

Классифицируют шурупы по конструкционному исполнению их основных элементов, а именно:

  • по геометрической форме головки при помощи, которой и происходит крепление предметов к исходной поверхности;
  • по форме углубления или шлицов на головке для сообщения крутящегося момента от инструмента на резьбовое соединение, при закручивании или откручивании;
  • по размеру и шагу резьбы стержня, в зависимости от технологического предназначения;
  • по конструкции острого наконечника стержня.

Шурупы различают по геометрической форме головки:

  • с круглой выпуклой;
  • с круглой полувыпуклой;
  • с круглой потайной;
  • в виде пресс-шайбы:
  • в виде шестигранника.

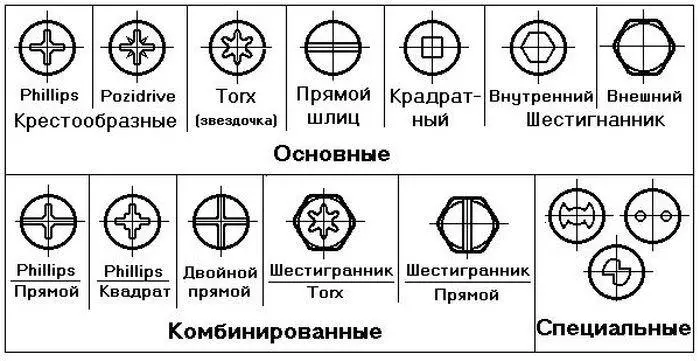

По форме приспособления для передачи крутящегося момента на резьбовое соединение шурупы предназначаются для работы с инструментом имеющих вид биты как показано на рисунке.

виды биты под шурупы

Размер и шаг резьбы стержня, прежде всего, определяет прочность материала, куда будет закручиваться шуруп и способ его применения. Итак, различают шурупы:

  • с мелкой резьбой для прочных стальных конструкций, например, саморезы для сэндвич панелей; (полную информацию о сэндвич панелях можно узнать тут)
  • с частой резьбой (саморезы по металлу) для крепления к металлическим листовым материалам толщиной до 2 мм, таких как обычная оцинкованная жесть или корпус автомобиля;
  • с крупным шагом резьбы (саморезы по дереву) для крепления к деревянным или пластиковым поверхностям;
  • с двухзаходной резьбой для крепления в волокнистых материалах.

Информацию о видах и выборе саморезов можно прочесть здесь

По конструкции острого наконечника стержня шурупы выпускают:

  • с обычным заостренным наконечником;
  • с острым наконечником типа «ложечная пёрка» для мебельного производства;
  • с наконечником в виде сверла по диаметру стержня для мягких материалов и жести;
  • с наконечником в виде сверла для нарезания резьбы по металлу;
  • с наконечником в виде сверла и крыльчаткой.

К особым видам можно отнести шурупы, как бы ни имеющие в своей конструкции головку, а именно – это шуруп-шпилька и шуруп-крючок, которые в отличие от универсальных шурупов предназначены только для строго определенных операций.

Чем отличается шуруп от самореза

Академического определения отличия шурупа от самореза не существует. Поэтому лучше всего определять саморез, как вид шурпа с ярко выраженными техническими свойствами, дающими возможность закручивать шуруп с заостренным наконечником без предварительного сверления в материал, такой как дерево или в металл, если наконечник имеет собственное сверло. А также к отличительным свойствам саморезов причисляют более высокую и острую резьбу с особым профилем необходимую для плавного входа в материал при кручении.

Имеются существенные различия саморезов по способу использования. Так, саморезы по металлу изготавливают с частой резьбой, а вот по дереву их делают с крупным шагом резьбы.

По дереву

Наиболее часто используемым не только на производстве, но и в быту является шуруп по дереву. Существует множество видов, типоразмеров и форм шурупов, предназначенных для выполнения различных технологических операций, связанных с древесиной. А вот наверно самым востребованным у населения и в быту являются так называемые саморезы по дереву. Наиболее ходовые типоразмеры и удельный вес приведен в сводной таблице.

Диаметр, ммДлина, ммМасса, кг на 1000 штук
3,5016,001,000
3,5019,001,091
3,5025,001,359
3,5032,001,672
3,5035,001,806
3,5041,002,073
3,5045,002,252
3,5051,002,520
3,5055,002,699
3,5064,003,145
3,5065,003,145
3,9064,003,709
3,9070,004,040
4,2070,004,516
4,2076,004,892
4,2090,005,770
4,8090,008,427
4,8095,008,427

Материал покрытия стальных стержней этих саморезов по дереву делают трех видов, а именно:

  • фосфатное,
  • желтый цинк,
  • белый цинк.

Шуруп-шпилька

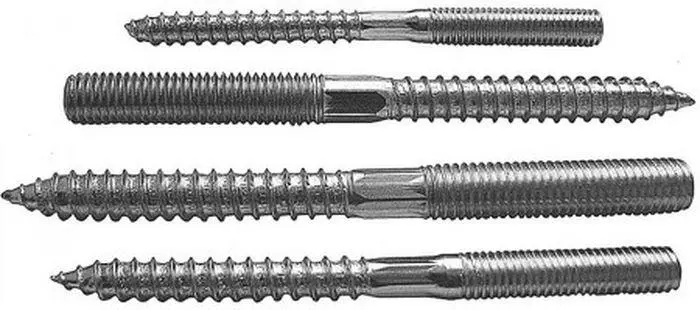

Шуруп шпилька выполнена в виде стального стержня на одной части, которого выполнена резьба как у обычного самореза, а на другой части нарезана метрическая резьба для возможности крепления кронштейна  с помощью гайки.

Этот вид шурупов предназначен как крепление различного вида кронштейнов, но используется в основном совместно с пластмассовыми дюбелями для бетонных и кирпичных стен или поверхностей, облицованных керамической плиткой.

Приспособление, передающее крутящейся момент на резьбовое соединение в шуруп-шпильке делают двух видов:

  • со шлицом на конце со стороны метрической резьбы под насадку шуруповёрта типа Torx;
  • с шестигранником под гаечный ключ, выполненным на стержне между резьбой шурупа и метрической резьбой.

шуруп-шпилька

Шпилька резьбовая сантехническая

Шпильки резьбовые сантехнические комплектуются сразу гайками с декоративного вида колпачками и разборными стяжными кронштейнами в виде хомутов. Предназначены они для закрепления сантехнических труб из пластика и металла к бетонной или кирпичной поверхности стен с помощью установленного пластмассового дюбеля в заранее просверленное отверстие.

Шпилька резьбовая для крепления сантехнических устройств делается из углеродистой стали с цинковым покрытием, которое наносят на поверхность металла горячим способом.

Шуруп-глухарь

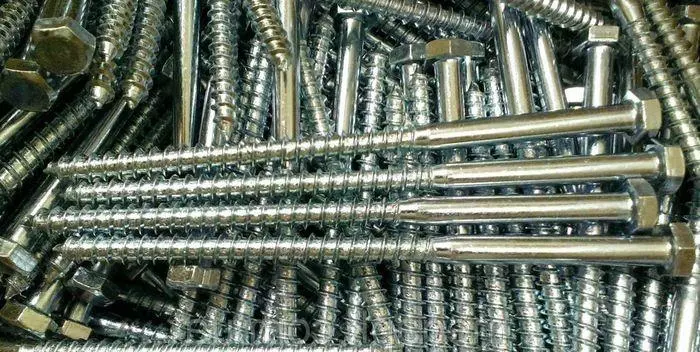

Шуруп-глухарь изготавливают с головкой в виде шестигранника, при этом диаметр стержня составляет от 5 мм до 15 мм и имеет длину порядка от 30 мм до 350 мм. Используются шурупы-глухари исключительно в строительстве для крепления массивных конструкций из дерева, так как способны выдерживать значительные поперечные и продольные нагрузки.

Вкручивание глухарей производится в заранее высверленное отверстие в деревянной конструкции.
Размер отверстия должна соответствовать величине диаметра шейки, а глубина сверления должна равняться длине погружаемой части стержня, а при креплении твёрдых пород  дерева сверлить необходимо на большую длину чем длина шурупа во избежание растрескивания структуры древесины.

шуруп-глухарь

Шуруп-крючок

Шуруп-крючок или шуруп-кольцо изготавливают так, чтобы на одном конце стержня была выполнена крупная резьба с заостренным наконечником, как у обычного шурупа, а на втором конце делают изогнутую конструкцию в виде готового кронштейна.

Формы изогнутого кронштейна бывают:

  • в виде полного кольца,
  • в виде полукольца или крючка,
  • Г-образного вида (шуруп костыль).

Такие шурупы применяются при монтаже к деревянным конструкциям или с пластмассовым дюбелем при креплении к бетонной или кирпичной стене.

Используют в основном шуруп с крючком, как крепеж различных подвесных конструкций или для крепления растяжек стального троса. В быту шурупы такой формы применяют для подвеса бельевых веревок.

шуруп-крючок

Как открутить шуруп с сорванными гранями

В ситуации, когда при вкручивании или выкручивании шурупа прокрутились грани и стандартным инструментом провернуть его больше невозможно, в случае, если головка погружена не полностью и хоть немного выступает над поверхностью, то можно попробовать выкрутить её с помощью хороших пассатижей. Для этого необходимо губками слесарного инструмента сильно сжать выступающую часть головки шурупа и медленно начать выкручивать стержень.

Если же шуруп вкручен в поверхность заподлицо и «намертво», то без повреждения простым способом извлечь его не представляется возможным. То необходимо прибегнуть к проверенному методу и воспользоваться специальным приспособлением таким, как экстрактор для выкручивания шурупов.

Ознакомиться с различными способами, как можно открутить шуруп с сорванными гранями можно на видео:
