Встретить окна для крыши можно в различных проектах. Их называют мансардными и слуховыми, люкарнами и дормерами. Разберемся, зачем они нужны, и как правильно спроектировать такое окно.

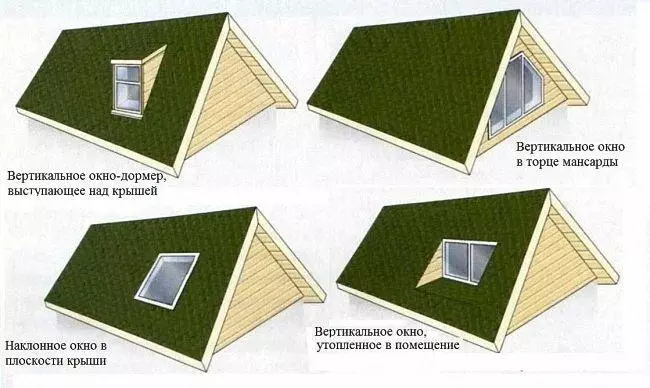

Чердачное окно – обязательный элемент в конструкции дома с мансардой. Оно не только выполняет декоративные функции, но и обеспечивает вентиляцию чердачного пространства. Самая главная функция таких окон – служить источником света и солнечного тепла. В разнообразии типов современных окон для крыши непросто разобраться неспециалисту. Назовем их основные разновидности, обсудим преимущества и недостатки каждого варианта и выберем лучшее решение для вашего дома.
Как выбрать идеальное окно для крыши
Прежде всего, необходимо решить принципиальный вопрос: будет ли открываться окно или нет. Каждый вариант выбора имеет свои преимущества, а также связан с определенными недостатками:
- Глухие разновидности окон гораздо прочнее, чем открывающиеся. Поэтому гораздо меньше вероятность, что конструкция не выдержит капризов природы: давления ветра или веса снежного покрова. Однако такое окно не обеспечивает вентиляцию чердачного пространства. Кроме того, большинство фирм не занимается изготовлением глухих стеклопакетов, поэтому такие окна придется делать на заказ.
- Открывающиеся окна обеспечивают приток воздуха, Их удобнее мыть, в обитаемых мансардах такие окна позволяют проветривать помещение. Распространенность таких конструкций также гораздо выше, что способствует снижению цен. Но прочность окна будет ниже. Кроме того, открытая створка «съест» часть пространства в мансарде.
Следующий немаловажный вопрос в том, сколько окон необходимо сделать на конкретной крыше. Для расчета площади остекления площадь пола в мансарде делят на 8. Если наклон невелик, коэффициент уменьшают, но площадь остекления не должна быть больше, чем 20% от площади пола. Так, для дома с длиной в 12 м и шириной в 8 м площадь остекления составит (12 х 8)/6 = 16 м.
Ширина остекления должна быть не меньше, чем половина ширины стены, в которой установлены окна. Для нашего примера остекление должно иметь ширину в 4,5 – 5 м. Такой показатель позволит свету, прошедшему в окно, освещать все углы чердака, не оставляя затемненных зон.
Также на определение размеров окна влияет ширина между стропилами. Конечно, если хочется установить более широкое окно, стропильную конструкцию допустимо частично изменить, но это осложнит работу и существенно отразится на смете.
Еще один важный момент – минимизация тепловых потерь. Любое окно создает путь, по которому теплый воздух будет выходить в атмосферу. Поэтому в отапливаемых жилых мансардах проект составляют так, чтобы избежать появления сквозняков. При строительстве крыш с не утепленным чердаком иногда располагают два небольших по размеру окна напротив друг друга, чтобы обеспечить эффективную вентиляцию чердачного пространства.
[warning]Окна в крыше жилой мансарды всегда ориентируют на южную сторону, неважно от типа конструкции. Это позволяет получить максимум естественной освещенности мансарды.[/warning]
Определившись с размерами и типом оконных конструкций, переходят к самому главному: выбору проекта для кровельных окон. Для того чтобы узнать как установить пластиковые окна своими руками читайте в этой статье.
Фронтонные окна
Это – один из наиболее простых в конструктивном смысле вариантов. Проем для установки стеклопакета делается в щипцовой стене двускатной крыши. Окно располагается вертикально, поэтому режим его эксплуатации ничем не отличается от режима, характерного для обычных комнатных окон.
Технология установки фронтонного окна также проста. Ставится либо такое же окно, как те, что установлены в жилых помещениях по фронтону, либо конструкции меньшего размера, но схожего дизайна. Благодаря минимальному вмешательству в стропильную систему и простоте сооружения оконного проема, щипцовую стену часто выбирают новички в строительстве.
Есть у такого решения и недостатки. Прежде всего, фронтон далеко не всегда выходит на нужную сторону. Если наклон скатов крыши невелик, места для окна может просто не хватить. С декоративной точки зрения окно во фронтоне выглядит не слишком выигрышно, хотя современные дизайнерские проекты и позволяют создать что-то оригинальное.
[important]ГОСТ, регулирующий параметры мансардных окон (его №30734-2000) игнорирует фронтонные конструкции. Это позволяет разгуляться дизайнерской фантазии. Треугольные, трапециевидные, круглые формы разнообразят облик дома. Но, как правило, такие стеклопакеты изготавливают на заказ.[/important]
Мансардные окна: современный дизайн и разнообразие функций

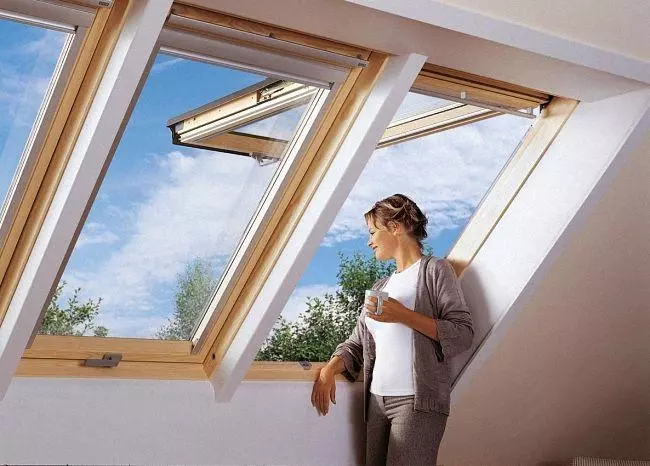

Интересным вариантом установки чердачного окна является его наклонный монтаж со встраиванием непосредственно в плоскость ската. У такого решения есть немало преимуществ:
- Наклонный проем располагают в любом месте кровли. С его помощью удобно обеспечить хороший обзор и освещенность, что является главным критерием эффективности видовых окон.
- Отличная способность к пропусканию света. Наклонный блок пропускает на 50%-60% больше солнечных лучей, чем установленный вертикально. Это значит, что мансарда с такими окнами будет всегда наполнена светом и воздухом.
- Нет потерь пространства мансарды (при условии, что правильно выбрана конструкция и способ открывания окна).
- Если стеклопакет изготовлен из качественных материалов с соблюдением всех требований технологии, он способен уверенно переносить нагрузки, создаваемые ветрами и осадками.
- Установка наклонного стеклопакета не является сложной задачей, хоть и несколько сложнее монтажа в щипцовую стену.
Имеются и определенные недостатки. Прежде всего, существенно повышается требовательность к качеству исполнения всех элементов конструкции: петель, фурнитуры, гидроизоляции. В противном случае в сильный дождь вода начнет просачиваться сквозь раму.
[warning]Если вы не сталкивались раньше с проектированием наклонных мансардных окон и не имеете профильного образования, закажите расчет прочности стропильной конструкции у специалистов.[/warning]
Ось вращения створки при открывании может располагаться строго посередине рамы (это облегчает мытье внешней стороны стекла), либо быть приподнятой к верхнему краю проема (такое решение позволяет увеличить площадь остекления).
Интересным дизайнерским решением является балконное окно: в открытом состоянии эта конструкция превращается в небольшой балкончик, что очень удобно в летние дни.
Окно-люк: дополнительный выход на крышу
Отличия люкового окна (его еще называют сервисным) в способе открывания створки. У такой конструкции она моет откидываться вверх полностью (на угол в 180° к плоскости проема), обеспечивая свободный доступ на крышу. Как правило, люковые рамы позволяют приподнять створку на 15-20° и зафиксировать ее в этом положении для проветривания. Существуют и другие варианты сервисных окон, например распашные конструкции.
Чтобы сквозь проем было легко выходить на кровлю, он должен иметь большую площадь. Такое окно пропускает слишком много тепла, поэтому его не рекомендуется ставить в отапливаемых жилых мансардах. Наиболее часто люки ставят в технических помещениях.
Люкарны: вариант для опытных строителей

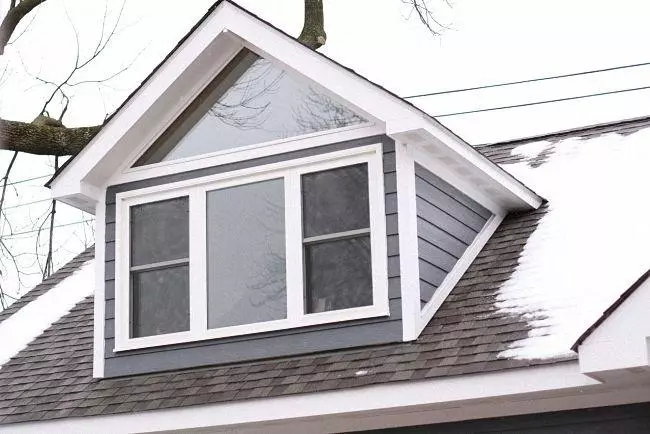

Слуховые окна, или люкарны, разнообразят внешний вид здания. Кроме того, эта конструкция расширяет пространство мансарды, хотя и несколько снижает уровень освещенности. Пользоваться таким окном удобно в любой сезон. Благодаря вертикальной установке створку не может заблокировать снег. Риск, что окно начнет протекать в сильный дождь, также снижен.
Есть и определенные недостатки. Главный из них состоит в высокой сложности сооружения люкарны. Потребуется создавать стропильную систему этого элемента, надежно стыковать ее с основной системой стропил, обеспечивать гидроизоляцию всех стыков. Справиться с такой работой, взявшись за нее без соответствующих знаний и навыков, почти невозможно.
Еще один вариант конструкции – антидормер, при котором окно не выдается за пределы кровли, а наоборот утапливается внутрь. Он имеет те же достоинства, что обычная люкарна, но существенно сокращает объем чердака.
Для плоской крыши
Плоская крыша – сложный вариант для установки окон. Ее форма не позволяет массам снега свободно скатываться, что создает риск разрушения оконных блоков под этой тяжестью. Минимизировать такой риск, обеспечить эффективное освещение и вентиляцию позволяют зенитные фонари – выпуклые элементы в форме простой или усеченной пирамиды, купола и т.д.
Каркас зенитного фонаря изготавливают из дерева или легких сплавов. До недавнего времени стеклили это сооружение с помощью обычного оконного стекла, но в наши дни ему на смену пришел поликарбонат.
[warning]Установку зенитного фонаря лучше поручить профессионалам. Придется монтировать тяжелую конструкцию на большой высоте. Чтобы быть уверенным, что она не обрушится на голову, лучше не экономить на качестве монтажа.[/warning]
Световые фонари сооружают как в глухом, так и в открываемом варианте. Поскольку до створок этого сооружения непросто дотянуться, открывание обычно делается с помощью электрического или механического привода.
Советы профессионалов по выбору
Мы рекомендуем вам просмотреть несколько полезных видеофрагментов. Познакомившись с этим материалом, вы своими глазами увидите, как видоизменяется стропильная система в каждом случае, оцените трудоемкость воплощения каждого проекта в жизнь и сможете использовать опыт специалистов при проектировании и строительстве кровли вашего дома:
Идеальное решение, которое оптимально подошло бы для каждого типа кровли и каждого архитекторского проекта, на сегодняшний день не существует. Однако в современном разнообразии решений и идей наверняка отыщется вариант, который окажется оптимальным для вашего дома.
