Монтаж стропильной системы двухскатной крыши своими руками

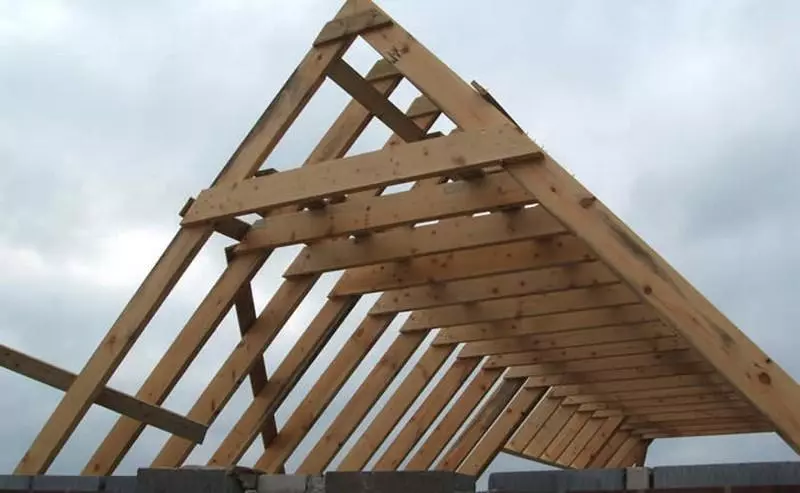

двухскатная крыша

В частном строительстве применяют разные формы кровли. Наиболее востребованной является двухскатная крыша. Чтобы выполнить его самостоятельно, нужно изучить устройство стропильной системы и тщательно продумать все тонкости ее монтажа. В этой статье вы сможете познакомиться с устройством и всеми этапами возведения двухскатной крыши.

Что необходимо знать о стропильной системе

Прежде всего, нужно изучить состав конструкции стропил. Каркас крыши служит ее основой. Он берет на себя основную нагрузку от всего пирога кровли, передавая ее стенам. Поэтому перед выполнением работ по монтажу системы, нужно провести расчет размеров стропильных брусков при выбранном угле наклона крыши и материалов.

В состав конструкции стропил входят:

  • стропильные брусья (ноги);
  • стойки;
  • подкосы;
  • конек;
  • обрешетка;
  • мауэрлат.

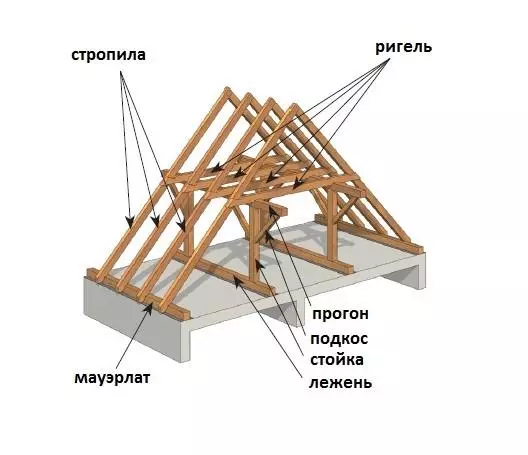

стропильная система двухскатной крыши

[note]Как выбрать брус читайте тут.[/note]

Кроме этих элементов для монтажа используют: прогоны, лежни и другие балки.

Стропильная нога (стропило) – это брус, с помощью которого обеспечивается заданный уклон и несущая функция ската. Стропило изготавливается из досок размером 50х150 мм или 100х150 мм. Расположенные под углом друг к другу и закрепленные в верхней части, эти элементы формируют треугольный вид крыши. Конструкцию, составленную из двух соединенных вместе стропильных ног, называют фермой. [important]Количество элементов ферм связано с размером стены постройки, на которую они упираются, а также от размера шага их монтажа.[/important] Он может быть от 60 до 120 см. При его расчете учитывают:

  • вес нагрузки от кровельного материала;
  • ветровое давление;
  • вес снежного покрова в зимнее время.

Конек – это продольно направленный брус, который расположен на самом высоком уровне центральной части стропильной конструкции. Он предназначен для соединения скатов стропил и крепится на вертикально расположенные стойки. По бокам коньковая балка фиксируется верхними концами стропил.

Стойки – это вертикально расположенные балки из бруса 100х100 мм, которые служат для опоры ферм и передачи нагрузки от конька на поверхность стен.
Подкосы – дополнительные элементы из бруса, соединяющие стойки под определенным углом с элементами стропил. Их используют для подпорки длинных стропильных балок в средней части пролетов.

Затяжка – это балка из бруса, соединяющая основания стропил между собой, образуя треугольник фермы. Она служит для ее упрочнения и создания устойчивости к возникающим нагрузкам.

Обрешетка – это конструкция из досок или бруса, закрепленная на стропила в перпендикулярном направлении к ним. Она служит основанием для настила кровельного материала.

Что такое мауэрлат и для чего он нужен

Мауэрлат – это нижние опорные балки стропил, уложенные поверх верхних венцов деревянного строения или сверху кирпичных стен. В качестве балок мауэрлата используется хвойный брус. Он должен иметь квадратную форму сечения размером 100х100 мм или 150х150 мм. На эти балки приходится основная нагрузка от стропильного каркаса и всей кровли, которая перераспределяется на стены строения.

Монтаж мауэрлата

Чтобы выдержать большую нагрузку от всей конструкции стропильной системы, мауэрлат должен надежно фиксироваться к несущим стенам строения. Если дом построен из бруса или бревен, то его фиксируют на стенах с помощью металлических стержней или используют анкерные болты.

[important]Для кирпичного дома для мауэрлата используют брус, который монтируется заподлицо к внутренним поверхностям стен, а снаружи он ограждается выступом кирпичной кладки. [/important]При этом следует побеспокоиться о гидроизоляции мауэрлата. Для этого между ним и кирпичным выступом прокладывается слой гидроизоляционного материала.

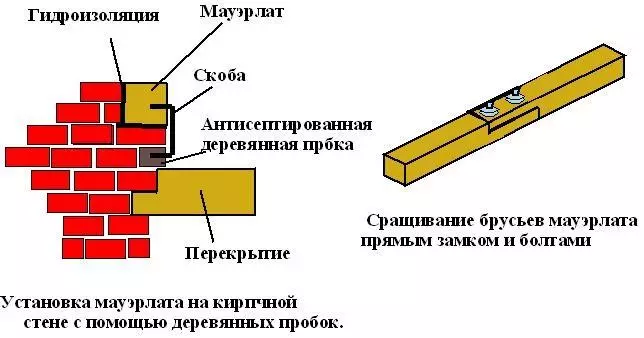

гидроизоляция мауэрлата

Мауэрлат можно устанавливать на всех стенах дома, а также только на стенах прилегания стропил.

[note]Как выполнить армированную кладку читайте в статье Армированная кирпичная кладка своими руками.[/note]

Виды стропильных систем

Конструктивно стропильные системы подразделяют на висячий и наслонный вид.

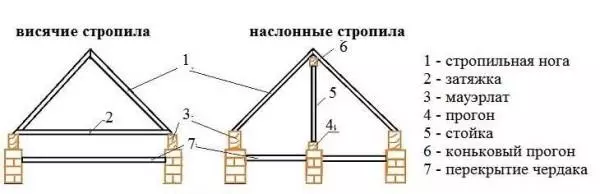

виды стропильных систем

При наслонном устройстве конструкции стропильные элементы фермы опираются с одной стороны на балки мауэрлата, а их средняя часть в месте изгиба – на опорные вертикальные стойки прогона конька.

Висячий вид конструкции стропил имеет опору только в местах крепления нижних торцов стропил к стенам. Брусковые элементы взаимно давят друг на друга в местах их соединения. При этом стены принимают распирающее горизонтальное усилие. Чтобы его уменьшить, делают затяжку из бруса, соединяющую торцы стропил.

Монтаж обрешетки

Обрешетка может крепиться как с промежутками, так и образовывать сплошную поверхность. Ее вид зависит от выбранного кровельного покрытия. При использовании мягких кровельных материалов ее необходимо делать в сплошном виде. Она может набиваться в один или два слоя.

[warning]В случае выполнения двойной обрешетки сначала набивается черновой сплошной слой перпендикулярно стропилам. [/warning]Затем на него крепятся бруски или доски с небольшим зазором не более 1 см в перпендикулярном направлении к черновому слою.

Простой вариант обрешетки в один слой может выполняться из фанерных кровельных листов, ДСП или толстых калиброванных досок.

обрешетка для двухскатной крыши

Обрешетка с промежутками используется при кровле с достаточной жесткостью. Например, такой вид обрешетки можно применять при использовании шифера, металлочерепицы, ондулина и других материалов подобного типа. Для ее монтажа используют брус, размер сечения которого должен соответствовать величине нагрузки от применяемого материала кровли и снежного налета в зимнее время. Минимальный размер сечения бруса должен быть не менее 5 см. Шаг крепления бруса обрешетки также выбирается в соответствии с максимальной нагрузкой. Рассчитывается он с использованием специальных таблиц. В них учтены все факторы, которые влияют на общую нагрузку крыши в данной местности.

Необходимые материалы и инструменты

Приступая к монтажу стропил, нужно предварительно позаботиться о наличии необходимых материалов и инструментов. К ним относятся:

  • брус и доски в нужном количестве;
  • защитные материалы: мембранная или полиэтиленовая пленка, рубероид, влагозащитное средство пропитки древесины;
  • ножовка или электропила;
  • шуруповерт;
  • рубанок;
  • анкерные болты, скобы, саморезы и гвозди для крепления элементов каркаса;
  • шнур или толстая веревка для натяжения между стойками.

[note]Как правильно подобрать саморезы читайте в статье Саморезы: виды и применение.[/note]

[warning]Пиломатериал должен быть просушенным, лучше использовать брус и доски хвойных пород деревьев. Они не должны иметь перекосов от резкой просушки, трещин и большого количества сучков.[/warning]

Сейчас применяется много современных инструментов, с помощью которых можно ускорить и облегчить процесс монтажа. Возможности современных инструментов наглядно показаны в видеоролике, в котором описан весь процесс монтажа каркаса.

Схема монтажа

Монтаж двухскатной крыши должен проходить по следующей схеме:

  • монтаж временного настила из досок;
  • крепление брусков мауэрлата;
  • установка торцевых ферм стропил с использованием уровня;
  • монтаж конькового пролета;
  • монтаж промежуточных ферм стропил с использованием шаблона;
  • набивка подкосов между стропильными брусками и стойками;
  • монтаж элементов обрешетки и настил теплоизоляционной и гидроизоляционной пленки;
  • настил кровли.

Монтаж системы водостока проводят после завершения кровельных работ.

Пошаговая инструкция самостоятельного монтажа каркаса двухскатной крыши.

Руководствуясь схемой монтажа стропил можно выполнить самостоятельную установку каркаса крыши. Нужно выполнить следующие операции:

Монтаж мауэрлата

  • С целью гидроизоляции под мауэрлат настилается рубероид в два — три слоя.
  • Брус мауэрлата с просверленными заранее отверстиями укладывается на стены, в которых предварительно монтируются шпильки. Отверстия должны точно соответствовать расположению шпилек.
  • С помощью шайб с гайками, которые крепятся на шпильки (на их выступающие из отверстий бруса концы), мауэрлат надежно фиксируется к стене. Допускается гайки приваривать.

Установка стропильных пар

  • На поверхности временного настила крыши проводится подгонка крайних пар стропил.
  • Зафиксированная форма пары снимается с крыши. Ориентируясь на нее, как на шаблон, на земле проводят изготовление остальных элементов стропил с монтажом крепления и выпиливанием пазов для мауэрлата.
  • В центре торцевых стен дома (фронтонных) временно устанавливаются вертикальные стойки (можно использовать доску), которые крепятся к последнему венцу сруба или бруску мауэрлата, если он в этом месте установлен.
  • Изготовленные конструкции ферм поднимаются на крышу и крепятся к временным вертикальным стойкам.
  • Обе крайние конструкции стропил соединяются с помощью конькового бруска.
  • Между торцевыми стропилами натягивается веревка, которая будет служить для выравнивания набивки промежуточных стропил.
  • Стропильные промежуточные пары после подгонки надежно фиксируются крепежными элементами с установкой подкосов и стоек. Укладываются также лежни бруски прогонов, если это заложено в проекте.

Монтаж обрешетки

Как выполняется набивка обрешетки и ее виды описано выше. При этом нужно соблюдать следующие правила:

  • Крепление обрешетки производится с помощью саморезов ко всем элементам стропил.
  • Если в качестве сплошной обрешетки используется влагостойкая фанера или плита OSB, то необходимо предусмотреть компенсационные расстояния в местах стыка. Это требование относится к случаю использования гибких или рулонных материалов кровли (какие бывают типы фанеры и как правильно выбрать читайте здесь).
  • При монтаже разряженной обрешетки минимальный зазор между брусьями должен составлять в среднем около 200-400 мм.

Пошаговая инструкция монтажа стропильной системы двухскатной крыши показана в видеоролике

Советы профессионалов

  • Если элементы стропил устанавливаются без использования центрального прогона, их можно крепить друг к другу внахлест. При этом в верхней точке крепление должно быть жестким, а внизу фиксироваться ригелем.
  • Перед монтажом обрешетки следует установить карнизы и закрыть фронтоны, т. к. потом это делать будет неудобно.
  • Если крепление мауэрлата с помощью шпилек затруднительно, можно использовать закрепление мауэрлата проволокой диаметром около 4 мм, которая предварительно вмуровывается в стену на глубину тех рядов кладки (Полную информацию по кладке кирпича читайте здесь).
  • При защите конструкции от влаги лучше отдавать преимущество мембранной пленке, т. к. она защищает от внешней влаги и обладает способностью пропускать пары, образующиеся внутри дома. Это предотвращает от намокания всего кровельного пирога и элементов конструкции, что увеличивает срок эксплуатации крыши.

Учитывая все нюансы монтажа стропил двухскатной крыши, и следуя советам профессионалов, можно легко справиться с этой работой своими силами и создать надежную конструкцию крыши.
