Откатные ворота своими руками

Откатные ворота – один из наиболее популярных вариантов создания воротной группы. Существует несколько несложных конструкций, которые можно сделать своими руками. Разберем основные варианты.

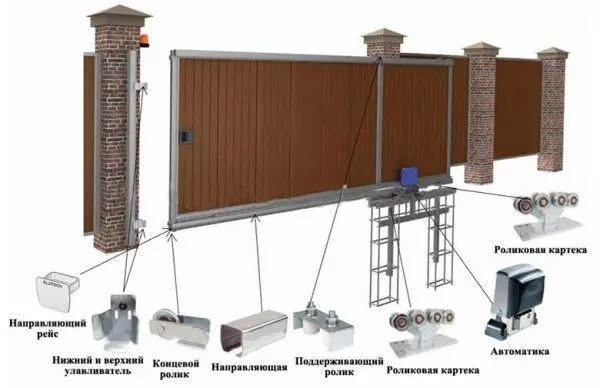

Откатные ворота самостоятельно

Сдвижные, или откатные ворота – довольно сложная конструкция. Однако благодаря целому ряду преимуществ они приобрели в нашей стране большую популярность. Сегодня их выпуском и установкой занимается целый ряд организаций. Однако при наличии некоторых навыков работы с металлом и сварочным аппаратом, а также знания технологии можно соорудить откатные ворота своими руками. Разберемся, как это сделать

Конструкция

Сегодня придумано несколько вариантов конструкции сдвигаемых ворот. Они отличаются по сложности изготовления и качествам эксплуатации. Но все эти конструкции объединяет общий принцип: воротное полотно сдвигается в сторону параллельно забору. Наиболее распространены три варианта конструкции сдвижных ворот:

Откатные ворота конструкция

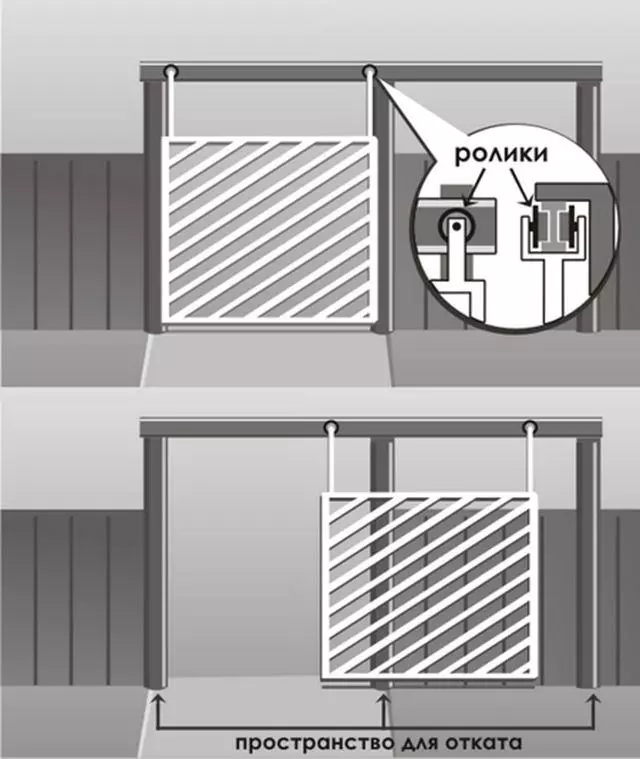

  • Подвесные. Полотно ворот в них подвешено к массивной металлической балке, расположенной на высоте, достаточной для того, чтобы пропускать грузовики. Такая конструкция была распространена на предприятиях и охраняемых объектах лет 20-30 назад. Она сравнительно проста в изготовлении и долговечна. Но есть и недостатки. На сооружение такой конструкции уходит больше всего металла, что сказывается на цене. Второй недостаток – ограниченность высоты проема ворот.Рельсовые откатные ворота

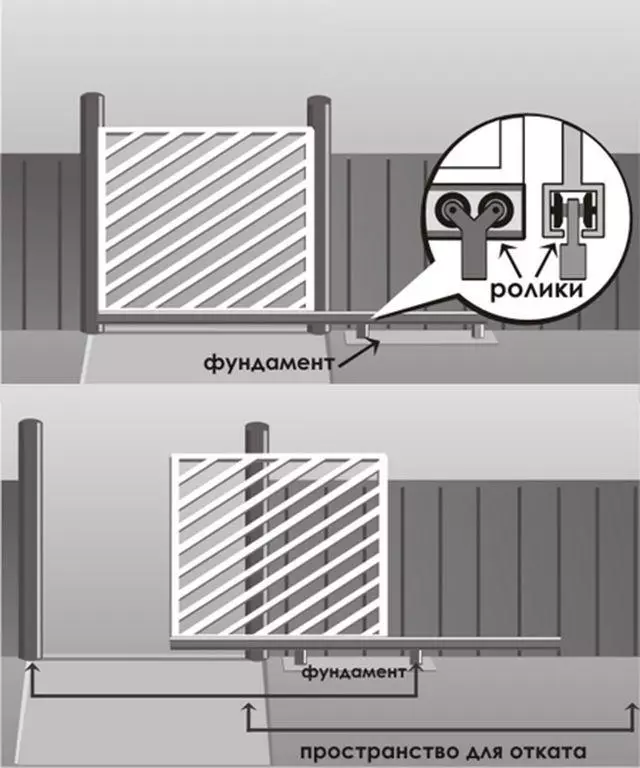

  • Откатываемые по рельсу. Конструктивно очень просты: к нижней части полотна крепится две роликовые тележки, на которых ворота ездят по проложенному в земле рельсу. Поскольку устроены такие ворота очень просто, их легко изготовить. Но в эксплуатации они неудобны, особенно в условиях снежных зим и резких перепадов температуры, характерных для нашей страны. Забившийся в рельс снег, скованный морозом в корку наледи, способен заблокировать ворота, и восстановить работоспособность будет очень непросто.Подвесные откатные ворота
  • Консольные сдвижные ворота. Наиболее удобная конструкция, лишенная недостатков двух первых вариантов. Полотно здесь снабжено консолью – длинной несущей балкой в нижней части. Консоль перемещается по роликам, установленным на земле. Недостаток у данной конструкции лишь один: консоль требует дополнительного места для установки.

У консольных ворот существуют варианты, когда несущая балка находится не в нижней, а в верхней части полотна (или в средней). Такую конструкцию оправдано использовать, если ворота устанавливаются в капитальную стену с хорошей несущей способностью.

Наиболее часто применяется именно консольный тип конструкции откатных ворот. Они состоят из двух основных элементов:

  • Подвижная часть состоит из несущей рамы (деталь, на которую приходятся основные нагрузки) и обрешетки (ее задача – поддерживать полотно ворот).
  • Неподвижная часть. Сюда относятся роликовые опоры, по которым двигается подвижная часть ворот, а также поддерживающий ролик, расположенный с противоположного края и не дающий полотну выпадать в сторону.

Именно от качества изготовления и особенностей этих элементов зависит, насколько ворота окажутся удобными в эксплуатации, и в какую сумму обойдется их сооружение.

Разновидности и правильная установка откатных ворот читайте в статье: здесь

Установка роликовых опор

Чтобы нагрузки от веса ворот во время их нахождения в покое и при открывании не приводили к их разрушению, все сооружение должно базироваться на надежном фундаменте. Чтобы создать надежное основание для установки электропривода и роликовых опор, берут в качестве базового элемента двухметровый швеллер №20.

Для создания фундамента, начиная от опорного столба, копают яму длиной в 2,1 м и шириной в полметра. Глубина ямы определяется глубиной промерзания грунта.

Для большинства регионов будет вполне приемлемой глубина в 1,5 м. Дно ямы на 10 см засыпают песком (чистым или смешанным с гравием) и тщательно утрамбовывают.

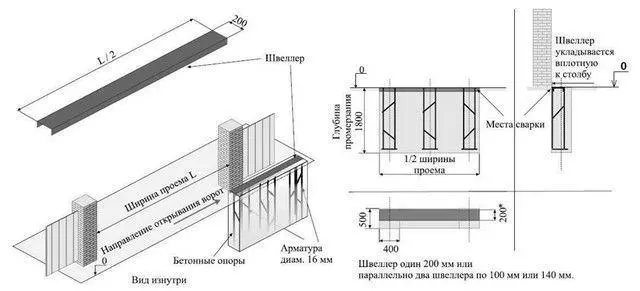

Схема фундамента под раздвижные ворота

Конструкция арматуры фундамента состоит из швеллера и трех опорных каркасов. Опоры сваривают из арматуры №16. Параметры каркаса – 140 см х 15 см х 15 см, сечение – квадрат. Поперечины изготавливают из более тонкой арматуры (№10 или №12), их наваривают с шагом в 30-40 см. Готовые каркасные конструкции приваривают снизу к швеллеру, располагая их по краям и строго по центру.

Далее порядок работ по созданию фундамента таков:

  • Дно и стенки ямы выстилают полиэтиленом. Это делается, чтобы предотвратить утекание в грунт цементного молочка из бетона. В противном случае качество фундамента будет ниже.
  • В яму опускают каркасную конструкцию так, чтобы швеллер находился строго параллельно линии ворот и на нулевом уровне по глубине. Проверить все эти параметры поможет заблаговременно натянутый шнур.
  • Швеллер стоит надежно зафиксировать на месте обрезками арматуры и досками так, чтобы он не сдвинулся с места при бетонировании. Край швеллера должен располагаться вплотную к опорному столбу.
  • При необходимости в фундамент закладывают кабели для подачи электропитания к приводу ворот.
  • Яму заполняют бетонной смесью. Пропорции смеси 1:2:4:0,7-1 (цемент : песок : щебень : вода). Чтобы приготовить смесь, лучше воспользоваться малым растворным узлом (бетономешалкой) или миксером, так как вручную вымешать смесь до нужного качества практически невозможно.
  • После заливки ямы нужно в нескольких местах проткнуть бетон арматурным прутком, чтобы обеспечить выход воздуха. Также нужно тщательно протереть верхнюю поверхность швеллера.

Кроме описанной технологии, можно наварить швеллер на ввернутые в землю и заполненные бетонной смесью опоры СВС. Подобрать нужное количество и тип винтовых свай помогут консультанты компании-производителя.

После застывания бетона (нет необходимости ждать 4 недели, пока смесь дозреет полностью, монтаж ворот можно производить уже через 7-10 дней) к швеллеру прикрепляют ролики. Их, как и другую фурнитуру для ворот, лучше приобрести в готовом виде, поскольку они наиболее сложны в изготовлении.

Схемы и чертежи

Перед переходом к изготовлению ворот стоит составить максимально подробный чертеж. Готовые чертежи вы можете отыскать на сайтах производителей ворот или заказать в конструкторском бюро. Мы также предлагаем несколько образцов:

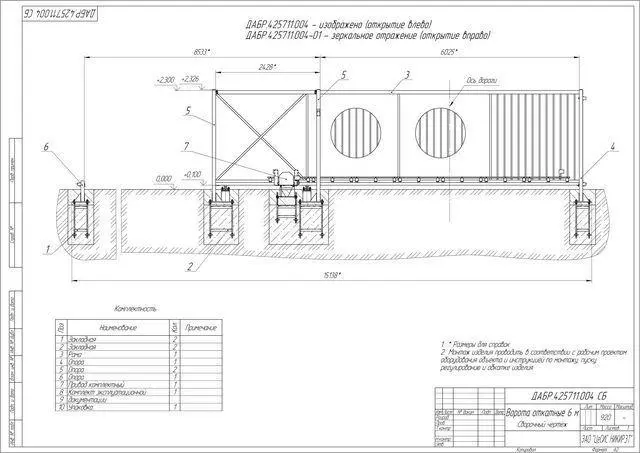

Чертеж откатных ворот

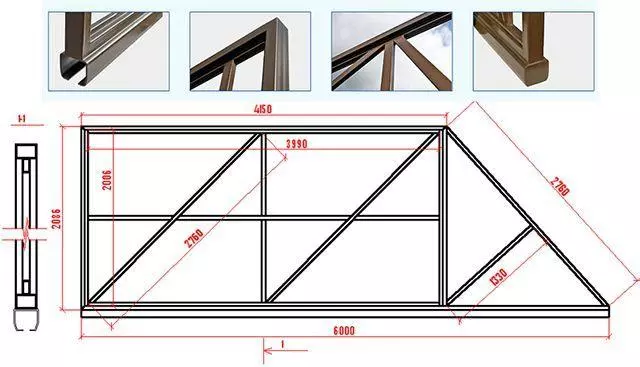

Чертеж откатных ворот

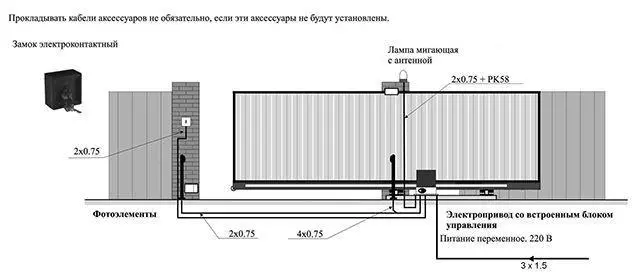

Схема раздвижных ворот с автоматикой

Чертеж позволит понять, сколько материалов и какого типа понадобится, а также выяснить, удастся ли уместить ворота на участке. Еще один ванный вопрос, который нужно прояснить – это вес будущих ворот, так как от этого зависит выбор фурнитуры. Если используются стандартные решения и легкие материалы (к примеру, профлист), то вес конструкции будет находиться в пределах 350-400 кг.

Однако если ворота изготавливаются из более тяжелых материалов, содержат нестандартные элементы (к примеру, кованые украшения) или имеют крупные габариты, лучше брать надежные модели роликовых опор, рассчитанные на 800 кг.

Экономить на фурнитуре не стоит, поскольку если ворота окажутся слишком тяжелыми, она быстро выйдет из строя.

Необходимые материалы и инструменты

Для проведения всех работ потребуется:

  • Сварочный аппарат. Наиболее дорог и редок из всех инструментов для создания ворот. Но его можно арендовать или взять напрокат у друга или соседа.
  • Инструмент для разметки: строительный уровень, рулетка, шнур.
  • Для проведения работ с фундаментом: лопата, строительный миксер или дрель со специальной насадкой.
  • Болгарка, молоток для работы с металлом.

Таким образом, большинство инструментов для создания откатных ворот являются весьма распространенными и почти наверняка найдутся в любом доме.

Откатные ворота своими руками. Пошаговая инструкция

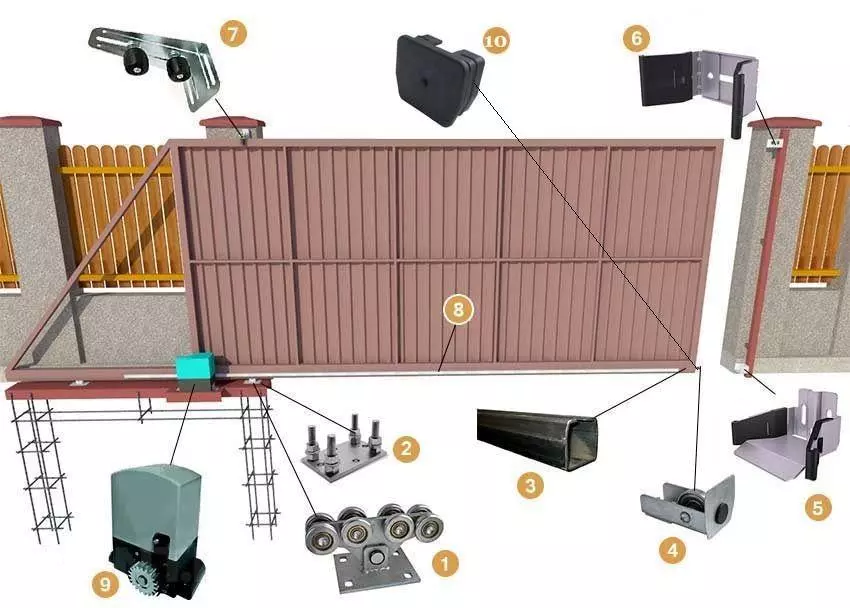

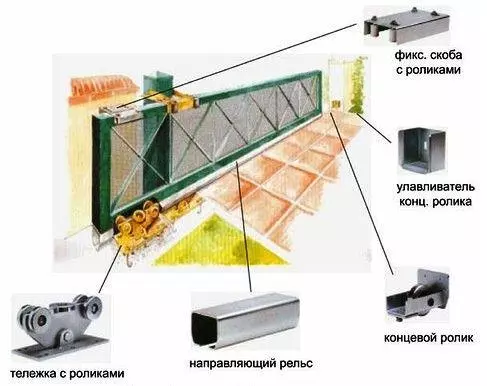

Комплектующие для откатных ворот

Работы по изготовлению консольных откатных ворот проводят в несколько стадий:

  • Проектирование и разметка на местности. Это – наиболее важная стадия, так как ошибки на стадии проекта исправить наиболее трудно. К этой же стадии относится закупка материалов и сбор инструментария.
  • Работы по созданию фундамента. Им мы посвятили отдельную главу.
  • Сваривание силовой рамы ворот.Каркас откатных ворот из профильной трубы

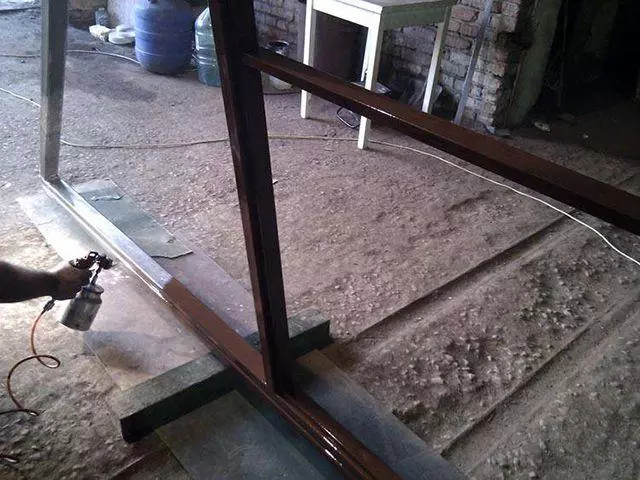

  • Окраска рамы. На этой стадии также следует тщательно проверить все швы на герметичность.Покраска ворот пульверизатором
  • Установка роликовых опор и навешивание рамы на место.

Завершающий этап – монтаж на раме обрешетки и подключение электропривода (при необходимости). Также сразу после сборки необходимо проверить, чтобы в закрытом положении ворота находились строго горизонтально. При необходимости их можно отрегулировать, затягивая и отпуская гайки монтажных пластин.

Секционные ворота своими руками читайте в статье: тут

Советы профессионалов

В любом деле необходим практический опыт, поэтому советы профессионалов имеют особенную ценность. Вот что советуют специалисты по изготовлению ворот и те, кому уже приходилось изготавливать такие сооружения для собственного участка:

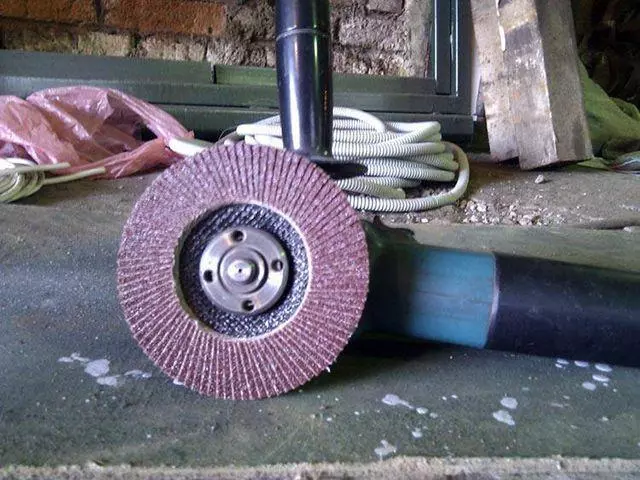

  • Перед началом сварочных работ тщательно осмотрите все элементы, из которых будет собираться силовая рама. Необходимо с помощью болгарки удалить все очаги коррозии. В противном случае долговечность ворот будет ниже.Зачистка металла болгаркой

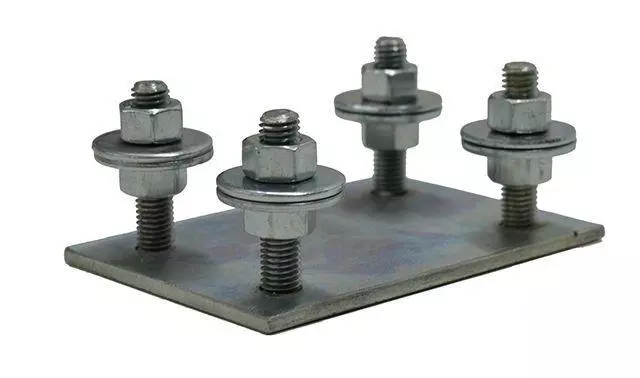

  • Сваривание силовой рамы нужно производить не подряд, а меняя точки сваривания в шахматном порядке. В противном случае металл не будет успевать остыть и может искривиться.Регулируемая пластина для откатных ворот
  • Для установки роликовых тележек стоит приобрести специальные монтажные пластины. Их стоимость в общем бюджете будет почти незаметна, но зато они помогут отрегулировать ворота по высоте или выправить появившийся наклон. А еще с помощью монтажных пластин ворота легко снять со своего места ля проведения ремонтных работ.

Также мы предлагаем несколько видео, где показаны основные аспекты изготовления откатных ворот своими руками:

Невзирая на масштабность работ и необходимость наличия определенных навыков работы с металлом, спроектировать, изготовить и навесить откатные ворота своими руками вполне возможно. Но чтобы они прослужили долгий срок, нужно пользоваться качественными материалами, не экономить на фурнитуре и хорошенько разобраться в том, что и как следует делать.
