Как прикрепить ворота к столбам из кирпича

Прочная установка ворот в ограде – необходимое условие, без выполнения которого они не станут надежной защитой дома. Разберемся, как крепить ворота к столбам из кирпича правильно.

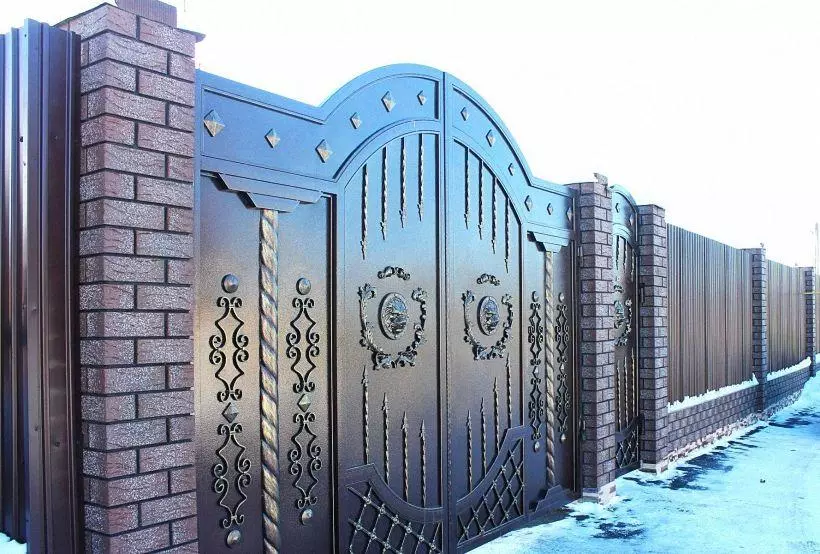

кованые ворота прикрепленные к кирпичным столбам

Ворота в ограде вокруг частного дома выполняют множество важных функций. Они преграждают путь нежданным гостям, обеспечивают беспрепятственный доступ на участок хозяевам, служат украшением дома. Но все эти функции будут выполняться, если полотно ворот надежно прикреплено к столбам. Разберемся, как прикрепить ворота к столбам кирпичного забора, и какие тонкости существуют в установке закладных.

Особенности заборов из кирпича

Кирпичные заборы весьма популярны в современном строительстве. Это объясняется соотношением приемлемой цены, отличных эксплуатационных качеств и высокой долговечности такого сооружения. Затратив деньги на строительство один раз, можно забыть о проблемах, связанных с ремонтом ограды, на долгие годы.

Гладкая поверхность кирпичных опор долгие годы сохраняет декоративный вид, не нуждаясь в окрашивании или отделочных работах. При необходимости кирпичи не сложно отмыть от загрязнений струей воды под напором.

Однако есть у кирпичных опор и обратная сторона. К их гладкой поверхности практически невозможно прикрепить воротное полотно. Поэтому порой при сооружении ворот в кирпичном заборе малоопытные строители сталкиваются с необходимостью перекладывать опоры заново, чтобы добавить забытые закладные элементы. Такая переделка – трудоемкий процесс. Чтобы ее избежать, разберемся, как устроены правильные опоры для ворот из кирпича.

Опорные столбы из кирпича

Конструкция опорных столбов определяется функциями, которые выполняются этими архитектурными элементами. Опоры для ворот должны:

  • Уверенно выдерживать нагрузку, которую создает полотно ворот и забора. В зависимости от конструкции и примененных материалов его вес может колебаться в пределах от 500 кг до 4 т.
  • Обеспечивать стабильное движение воротного полотна в рамках заложенной в конструкции свободы.
  • Сохранять свою форму, выдерживая колебания температуры, капризы природы (осадки, шквальный ветер), а также определенные аварийные нагрузки (например, случайное касание бортом автомобиля при ошибках в маневрировании).

Проектируя размещение опорных столбов, первые четыре опоры размещают в углах участка. Далее шаг между опорами составляет 10 – 15 м.

Чтобы лучше представить расположение всех опор, перед началом строительства забора рисуют его чертеж.

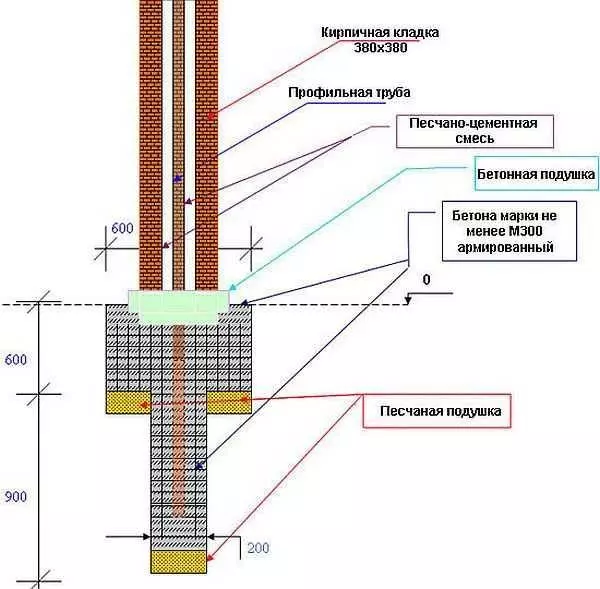

забор с кирпичными столбами схема

Основой для столба является труба с диаметром не менее 108 мм и толщиной стенок не менее 3 мм. Опоры углубляются в почву до слоя песка (порядка 1 м глубиной) и бетонируются. Именно они несут основную нагрузку, а обкладка из кирпича выполняет декоративную функцию. К опорам привариваются закладные для крепления полотна забора. В качестве опор используют также винтовые сваи СВС с диаметром не менее 108 мм.

Кирпич для обкладки подбирают по двум параметрам:

  • Количество выдерживаемых циклов замерзания. Чем оно больше, тем дольше простоит забор без капитального ремонта.
  • Качество соблюдения геометрических пропорций. Желательно, чтобы отклонения не превышали несколько мм. В противном случае будет трудно добиться ровной кладки.

Чтобы кирпич не тянул влагу из грунта, поверх фундамента стелют слой гидроизоляции. Наиболее эффективный вариант – двухслойная изоляция (битумная мастика и гидроизол). Опоры обкладывают кирпичом (слоем в 1,5 или 2 кирпича). После окончательного высыхания раствора допускается навешивать секции забора и полотно ворот.

Столбы для навесных ворот

фундамент для забора схема

Опоры для крепления ворот отличаются от столбов для крепления секций забора незначительно. Для них особенно важна прочность основы, поэтому закладывать внутрь трубу или свайную опору обязательно. Если полотно ворот будет слишком тяжелым (например, при создании ворот, предназначенных для пропускания крупногабаритного большегрузного транспорта), применяют несколько опор, объединенных в единое целое.

Если воротный проем планируется делать очень широким (от 2 м и более), опорные столбы связывают поперечинами из швеллера. Поперечины располагают в нескольких местах:

  • На уровне земли. Связующую перемычку укладывают в канаву в грунте и бетонируют.
  • По верху ворот. Если планируется пропускать сквозь ворота высотный транспорт (например, фуры, автовышки и другую спецтехнику), верхнюю перемычку делают съемной.

Перемычки увязывают столбы в единое целое, не позволяя  воротной конструкции  играть из стороны в сторону. Чтобы укрепить полотно ворот, к столбам необходимо перед обкладкой кирпичом приварить несколько закладных элементов.

Закладные для ворот

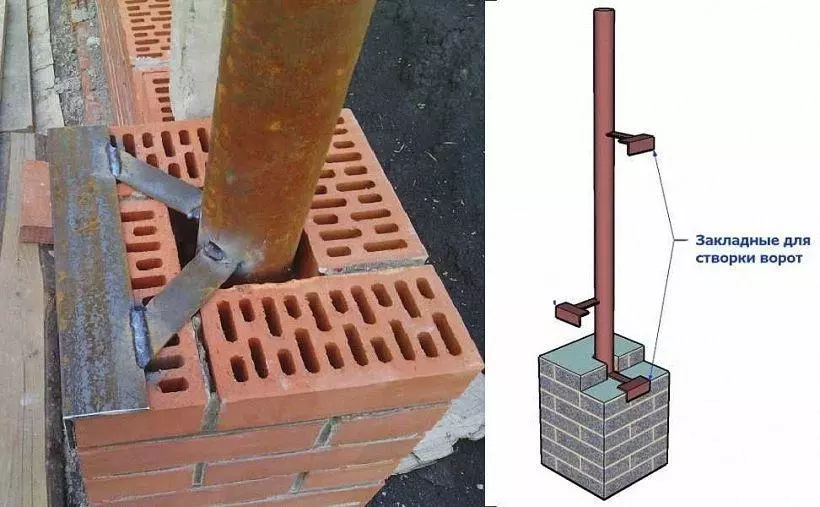

закладные для ворот в кирпичных столбах

Количество закладных, а также толщина металла зависит от веса воротной створки, закрепляемой к столбу. Влияет на количество и параметры закладных также тип ворот (сдвижные, распашные и т.д.). Толщина металла подбирается, начиная от 3 мм, впрочем, в данном случае экономить не следует.

Для изготовления закладных элементов может применяться несколько разновидностей металлопроката: уголки, швеллеры, трубы. Размер закладного элемента и форма проектируется так, чтобы швеллер выступал за пределы кирпичной кладки.

Если вы сомневаетесь, что сможете сразу правильно сварить конструкцию, сделайте в опорной трубе и в швеллере отверстия, а затем просуньте в них прутья, составляющие основу закладной. Потом приварить все части друг к другу будет легче.

Нижнюю пару закладных размещают на высоте в 0,3 м от фундамента. Положение верхней пары определяется по верхнему краю воротного полотна (она должна располагаться на 0,3-0,4 м ниже, чем верхний край будущих ворот). Положение средней пары получают, разделив расстояние между верхней и нижней частью закладной пополам.

Необходимые материалы и инструменты

Для выполнения работ с металлом понадобится сварочный аппарат. Допускается использование как газовой, так и электрической сварки. Аппарат для сварки – наиболее редкий и дорогой из инструментов, необходимых для монтажа ворот в кирпичном заборе. Если в хозяйстве нет сварочного аппарата, его берут в аренду.

Также нужен инструмент для резки металла (болгарка с отрезным диском, дрель со сверлом по металлу). Для удобства работы пригодится магнитный угольник сварщика. Также будут нужны инструменты для разметки (кернер, чертилка), рулетка, отвес и строительный уровень.

Большинство работ по крепежу ворот к кирпичным столбам связано с необходимостью перемещать тяжелые и крупногабаритные металлические конструкции. Поэтому следует заранее договориться хотя бы с одним помощником для выполнения этой работы.

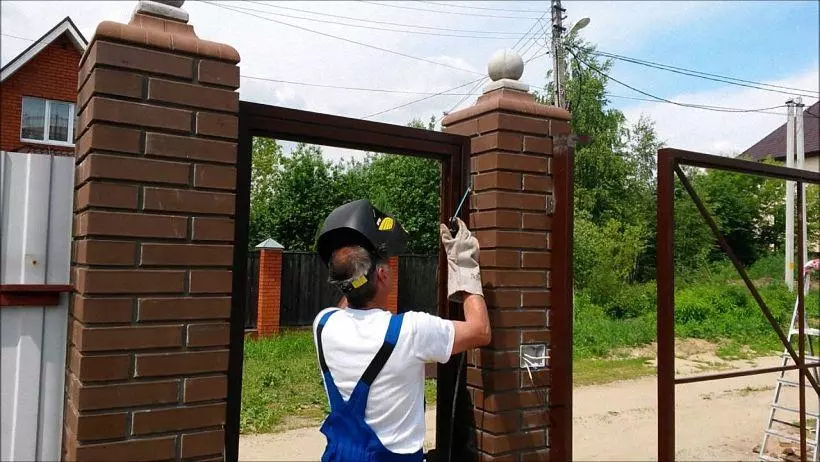

Крепим ворота к столбам из кирпича своими руками. Пошаговая инструкция

Итак, опоры установлены в грунт, забетонированы, к ним приварены закладные и выполнена обкладка столбов кирпичом. Теперь необходимо навесить само полотно ворот, а для этого – приварить к столбам петли. Одна из распространенных ошибок на данном этапе – приваривание петель непосредственно к закладным. Однако более грамотным будет приваривание петель на отрезок швеллера, прикрепленного предварительно к закладным.

Дело в том, что нагрузка, создаваемая воротным полотном при отпирании, неравномерно распределяется между петлями. Соответственно, на один элемент будет действовать большая деформирующая сила, чем на другой. При длительной эксплуатации это приведет к искривлению металла и перекашиванию воротного полотна.

Приваренный к кронштейнам швеллер будет перераспределять нагрузку более равномерно, что снизит риск деформации закладной или отрыва ее по сварке от опорного столба.

Металлопрокат не обязательно подбирать точно по длине ворот. Достаточно, чтобы длины швеллера хватало от нижнего кронштейна до верхнего.

Последовательность сварочных работ определяется, исходя из типа петель. Мы рассмотрим вариант с прямыми петлями, как наиболее простой. Вот порядок действий:

  • Швеллер или двутавровая балка приваривается к закладным. На нем отмечаются места крепления петель.
  • Пока ворота лежат на земле, к ним привариваются верхние половины петель.
  • Нижние части петель прихватывают к столбам в размеченных местах.
  • Ворота необходимо приподнять на весу и надеть на петли. Опускать их полностью нельзя, так как петли приварены непрочно. На этой стадии необходимо убедиться, что ворота легко открываются и закрываются, нет перекосов.
  • Если все в порядке, петли прихватываются еще в нескольких местах. Под ворота ставятся подпорки.
  • Петли приваривают на место, накладывая шов от верхней части к низу. Затем после остывания петель, кладут шов еще один раз, с другой стороны.
  • Швы зачищают при помощи болгарки.

Очень важно на этапе приваривания петель избежать деформирования и перекоса. В противном случае ворота будут плохо закрываться или открываться самопроизвольно. Нельзя приваривать петли на весу. Перед тем, как выполнить окончательное крепление, необходимо убедиться, что монтаж выполнен правильно.

Советы профессионалов

Мы надеемся, что наши советы помогли вам представить процесс изготовления опорных столбов для забора из кирпича и технологию крепления к ним полотна ворот. Чтобы иметь возможность увидеть все этапы своими глазами и познакомиться с идеями, разработанными профессиональными строителями, мы рекомендуем вам посмотреть несколько полезных видео:

Ошибки в изготовлении креплений для ворот могут дорого обойтись в последующей эксплуатации. Но если делать все шаги не торопясь, тщательно разобравшись с технологией и выполняя все операции качественно и последовательно, у вас получится надежно прикрепить ворота к столбам из кирпича своими руками. Успехов в работе!
