Ворота: разновидности, установка откатных ворот

Установка ворот является завершающим этапом работ по устройству ограждения территории или земельного участка, а также строительства гаража или иного сооружения, предусматривающего въезд какого-либо транспортного средства. В настоящее время разработано и используется множество самых разнообразных вариантов ворот, таких как распашные, откатные, секционные ворота,  разобраться в характеристиках и качествах которых не всегда просто.

Определение и функции

Под воротами понимается ограждающая конструкция, которая снабжена механизмом для их открывания и последующего закрывания. Они обеспечивает возможность проезда на территорию или внутрь сооружения, на которых установлены.

Основные требования, предъявляемые к воротам:

  • прочность и надежность ограждающей конструкции. Ворота в закрытом положении должны препятствовать несанкционированному попаданию на территорию или в сооружение, а также обладать достаточной устойчивостью к взлому;
  • легкость, удобность и скорость открывания. Данные требования не всегда являются критичными, но, тем не менее, их выполнение означает, что ворота качественные;
  • привлекательный внешний вид. Ворота и калитка являются элементами, от которых во многом зависит эстетичность всего ограждения. Обычно они выполняются в общем стиле и из материалов, сочетающихся с остальными конструкциями забора или гаража.

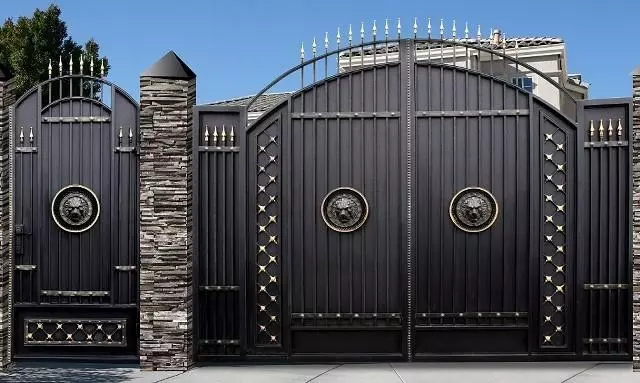

кованные ворота

Классификация ворот

Выделяют несколько классифицирующих признаков, по которым ворота можно разделить на виды.

По назначению различают:

  • дачные ворота. Устанавливаются на ограждении вокруг земельного участка с построенным на нем частным домом. Чаще всего выполняются глухими и высокими, чтобы предотвратить проникновение внутрь территории. Обычно изготавливаются из того же материала, что и забор;
  • гаражные ворота. Предназначены для предотвращения попадания осадков внутрь сооружения и для надежной защиты от несанкционированного доступа. Чаще всего выполняются цельными и прочными, из металлических листов;
  • дворовые или садовые ворота. Изготавливаются обычно в виде решетчатых (реже – сплошных) конструкций из металла, дерева или пластика.

По типу открывания ворота делятся на:

  • распашные. Конструкция представляет собой две створки, установленные с использованием петель. Они могут открываться или наружу, или внутрь;
  • подъемные. Конструкция предусматривает механизм, позволяющий створке при открывании подняться вверх, сворачиваясь или складываясь при этом или перемещаясь под потолок;
  • откатные. Конструкция состоит из створки, которая при открытии сдвигается в сторону вдоль конструкции ограждения;
  • остальных видов (например, складывающиеся и т.д.)

По типу применяемого полотна различают:

  • щитовые ворота;
  • секционные ворота;
  • рулонные ворота;
  • решетчатые (рамочные) ворота, куда также относятся кованые и другие декоративные виды.

По способу открытия все ворота делятся на управляемые автоматически (при помощи пульта управления или брелка) и открываемые вручную.

Автоматические

Главное достоинство автоматических ворот – это их удобство и комфортные условия использования, которые достигаются возможностью открыть их, находясь при этом в машине или в теплом помещении.

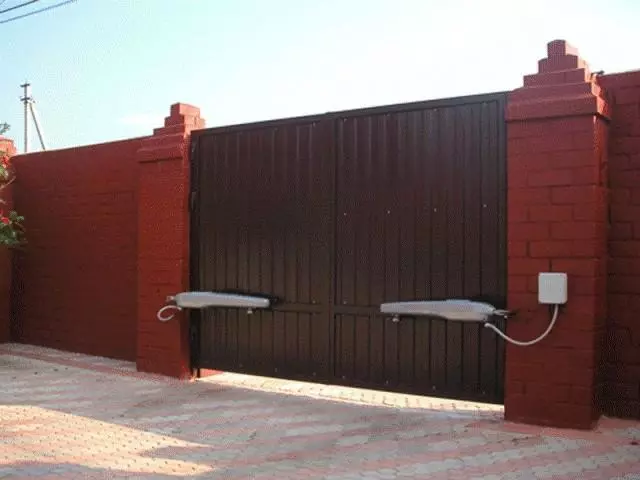

автоматические ворота

Недостатком автоматических ворот является возможность поломки установленной на них автоматики. Тем не менее, данная разновидность ворот получила широкое распространение, в результате чего автоматика устанавливается на самые разные конструкции:

  • секционные автоматические ворота. Один из наиболее часто используемых вариантов для гаражей загородных домов;
  • откатные автоматические ворота. Главным достоинством данного типа ворот, помимо удобства открытия, является то, что они занимают крайне ограниченное пространство, благодаря особенностям конструкции;

откатные ворота

  • рулонные автоматические ворота. Современная разновидность секционных ворот, используется, главным образом в качестве гаражных. Отличается повышенными защитными свойствами, относительно невысокой ценой. Одним из дополнительных достоинств является то, что конструкция занимает мало места под потолком, поэтому может применяться в невысоких помещениях;

рулонные ворота

  • автоматические шлагбаумы. Широко используются при въездах на различные парковки, стоянки и другие огражденные территории.

Секционные

Секционные ворота обычно представляют собой конструкцию из сендвич-панелей, заполненных пенополиуретаном, толщиной до 80 мм, которые соединены подвижными шарнирами. В результате полотно обладает гибкостью и герметичностью, которая достигается использованием специальных уплотнителей в местах соединения панелей.

Конструкция механизма открывания предусматривает движение полотна по направляющим вверх с расположением под потолком.

секционные ворота

Секционные ворота, благодаря особенностям конструкции, могут изготавливаться очень больших размеров (высотой до 5,5 и шириной до 7,5 метров), что позволяет широко использовать их при строительстве различных промышленных объектов.

Не менее часто данная конструкция применяется в качестве гаражных ворот, что обусловлено наличием следующих достоинств:

  • небольшое занимаемое место перед проемом ворот;
  • высокие показатели теплоизоляции;
  • широкий диапазон размеров;
  • возможность установки в полотно ворот калитки и окна;
  • возможность выполнения полотна с элементами панорамного остекления.

Недостатками секционных ворот является:

  • наличие свободного места под потолком;
  • относительно высокая цена;
  • конструктивная сложность и большое количество подвижных элементов;
  • возможность использования в капитальных строениях (установка секционных ворот на металлических гаражах или в легких конструкциях невозможна).

Распашные

Конструкция распашных ворот предусматривает наличие двух створок, установленных на опорах и открывающихся либо наружу, либо внутрь ограждаемой территории. Когда створки закрыты, они, как правило, упираются в ограничитель и запираются на замок.

распашные ворота

Распашные ворота имеют следующие достоинства:

  • простота изготовления и последующей установки, позволяющая выполнить все работы собственными силами, не привлекая специалистов-строителей;
  • доступность как ценовая, так и конструктивная;
  • надежность конструкции и высокая устойчивость к взлому;
  • возможность устройства калитки, смонтированной в полотно ворот.

К недостаткам распашной конструкции ворот относится:

  • значительно занимаемое место впереди или позади ворот при открытом положении створок;
  • высокая парусность конструкции и возможность деформаций при сильном ветре.

Ворота для гаража

Использование ворот для гаража предъявляется к ним некоторые особые требования, главными из которых являются:

  • устойчивость к взлому или несанкционированному проникновению;
  • удобство и надежность механизма открывания;
  • высокие теплоизоляционные показатели (если гараж встроен в дом и отапливается).

Выше уже отмечалось, что в качестве гаражных могут быть использованы самые разнообразные конструкции: начиная с самых простых распашных, открываемых вручную, до высокотехнологичных рулонных и секционных с установленной на них автоматикой.

Откатные ворота своими руками

Откатные ворота представляются собой створку, которая сдвигается в одну из сторон вдоль ограждения по консольной балке при помощи роликов
Данный тип конструкции широко применяется на промышленных объектах и сооружениях и в частном строительном секторе.

К достоинствам откатных ворот относится:

  • простота конструкции и возможность изготовления своими руками;
  • возможность установки в полотно калитки;
  • высокая устойчивость к взлому;
  • возможность изготовления практически любой высоты;
  • малое занимаемое пространство впереди и позади ворот.

самодельные откатные ворота

Недостатками рассматриваемой конструкции является:

  • необходимость свободного пространства с одной из сторон ворот, куда будет откатываться створка;
  • относительно высокая стоимость ворот, по сравнению с распашными.

Этапы изготовления откатных ворот своими руками:

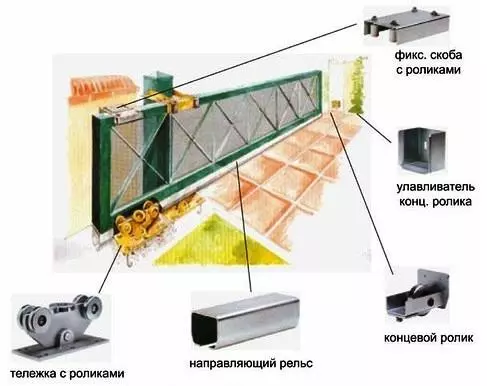

  • подготовка необходимых элементов (они обычно приобретаются готовыми, от их качества и надежности зависит качество и надежность всей конструкции):
  1. направляющий рельс;
  2. роликовая тележка в количестве 2 штуки;
  3. концевой ролик и его улавливатель;
  4. направляющая скоба;

крепление ворот

  • установка опор ворот (могут выполняться в виде стальных труб, металла различного профиля (например, швеллера) или кирпичных столбов);
    Всю информацию о кладке кирпича читайте тут

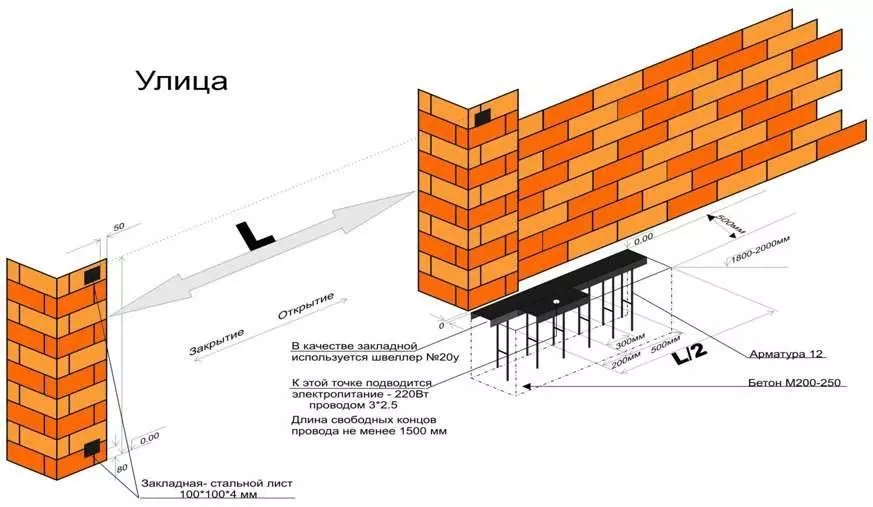

  • изготовление фундамента. Выкапывается яма, в которую должна быть замоноличена закладная деталь. Для ее изготовления используется швеллер толщиной 20 см и арматура диаметром от 12 до 16 мм. Из них выполняется закладная деталь так, как показано на рисунке. После ее установки (с обязательным горизонтальным расположением швеллера) необходимо залить закладную конструкцию бетоном (Как приготовить бетон своими руками читайте здесь).

фундамент для ворот

  • изготовление полотна ворот. Наиболее часто используется конструкция из металлического профильного каркаса (труба диам. 60 мм толщиной стенки 3 мм, профиль 60*40 или 50*50 мм), для внутренних конструкций каркаса можно использовать профиль 40*20 мм. Каркас изготавливается при помощи сварки, снизу к нему приваривается направляющий рельс. Затем полученная конструкция обшивается профлистом или другим покрытием с использованием обычных саморезов (Как правильно выбрать саморезы читайте тут);
  • монтаж откатных ворот. Работы по установке полотна на предварительно залитый фундамент не представляют особой сложности. Сначала на швеллер, установленный в фундаменте, монтируются роликовые тележки, на которые надевается полотно ворот. Затем необходимо проверить горизонтальность конструкции, после чего приварить платформы тележек к швеллеру. Затем устанавливаются ограничители и концевой ролик.

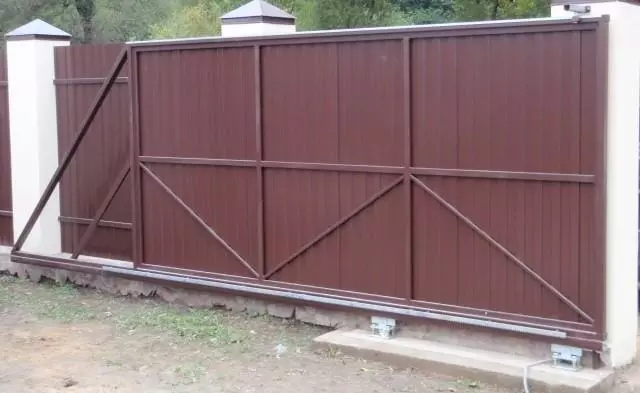

монтаж откатных ворот

Один из возможных вариантов монтажа показан на следующем видео:

Существующее на рынке многообразие выпускаемых ворот, а также возможность самостоятельного их изготовления позволяют каждому потенциальному заказчику найти тот вариант, который наиболее полно удовлетворяет его запросы и требования.
