Плитный фундамент своими руками

Для подвижных грунтов хорошим вариантом является устройство плавающего фундамента, ведь это позволяет основанию перемещаться вместе с домом. Поэтому на проблемных почвах сооружается плитный фундамент, создающий водонепроницаемую защиту цокольных и подвальных этажей. Об устройстве такого основания можно ознакомиться в этой статье.

Плитный фундамент заливка

Достоинства и недостатки

Выбор в пользу плитного фундамента объясняется тем, что он отличается:

  • Прочностью.
  • Долговечностью.
  • Возможностью установки на подвижных грунтах.

Стены вместе с таким фундаментом позволяют создать единую конструкцию, которая сможет выдерживать большие нагрузки, при этом сохраняя свой первоначальный вид долгие годы. Прочность такой конструкции не нарушается даже на подвижных грунтах, поэтому исключается вероятность образования трещин.

К недостаткам этого материала стоит отнести трудоемкость и стоимость работ. При установке ленточного или столбчатого основания затраты будут намного меньше. Но монолитное основание станет незаменимым в том случае, если его необходимо возвести на подвижном грунте.

Устройство

Для того чтобы качественно возвести плитный фундамент, следует выполнить проектные работы. На этой стадии определяются габариты будущего строения и фундамента. От этого и зависит толщина необходимого основания.

На дне котлована устраивается песчаная подушка, на которую устанавливается монолитная железобетонная плита. Для определения толщины основания следует правильно выполнить расчеты.

устройство плитного фундамента

Толщина

Расчет толщины фундамента состоит из нескольких этапов:

  • Определения веса здания.
  • Определения типа грунта и его оптимального удельного давления.
  • Определения оптимальной массы и объема плиты.
  • Расчета толщины основания.

Сделать необходимую толщину фундамента поможет расчет общего веса здания. Для этого определяется вес всех материалов, которые будут задействованы для возведения пола, стен и кровли. В справочниках приведены значения удельного веса стен из пенобетона, кирпича, дерева, с утеплителем. Также определяется вес всех перекрытий: цокольное, междуэтажное, чердачное. Крыша может быть из листовой стали, шиферной или рубероидной, что также влияет на общий вес.

Можно рассмотреть расчет веса дома размером 9×6×5,5 м, который сделан из газосиликатных блоков. В нем имеется 1 несущая перегородка. Для возведения крыши будет использоваться металлочерепица. Суммарный вес такого здания будет около 100 000 кг.

Фундамент для такого строения должен иметь площадь 54 м2. Удельное давление в этом случае будет: 100000/54 = 1851 кг/м2 (0,18 кг/см2).

Затем необходимо определить тип грунта. Согласно справочной литературе для твердых глин и супеси оптимальное удельное сопротивление равно 0,5 кг/см2, для пластичных глин и песков средней плотности — 0,25 кг/см2, для суглинков — 0,35 кг/см2.

На грунтах с показателем удельного давления 0,5 кг/см2 следует возводить более толстое основание для дома.

В рассматриваемом случае дом возводится на пластичной глине. Необходимо рассчитать, сколько не хватает расчетного удельного давления к справочному: 0,25-0,18 = 0,07 кг/см2.

Для определения оптимальной массы основания полученное значение 0,07 необходимо умножить на площадь плиты. Полученное значение 37800 кг. Соответственно объем железобетонной плиты (плотность ж/б плиты по справочным данным 2500 кг/м3) равен: 37800/2500 = 15 м3. Для возведения рассматриваемой конструкции необходимо сделать основание объемом 15 м3.

Из полученных значений определяется толщина основания. Для этого необходимо разделить объем на площадь: 15 м3/54м2 = 0,28 м = 28 см. Можно округлить это значение до 30 см.

После определения требуемой толщины фундамента можно смело подготавливать все необходимое для работы и начинать монтаж.

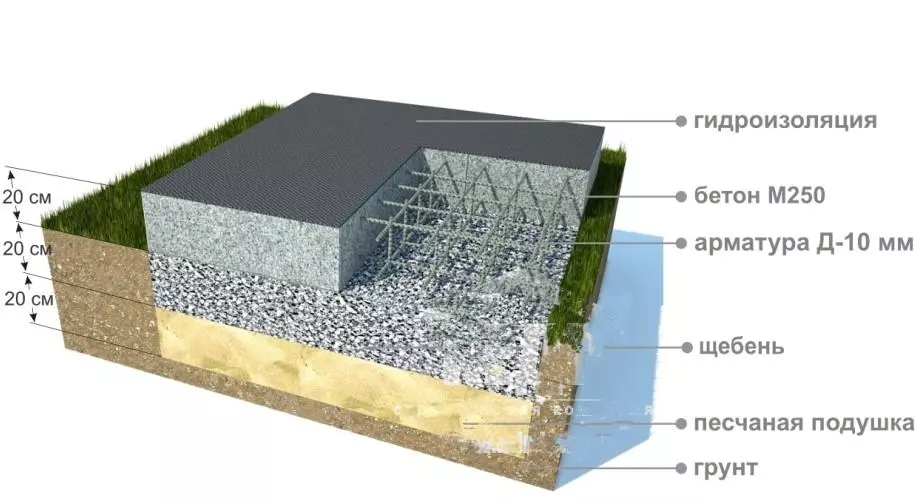

плитный фундамент из чего состоит

Необходимые материалы и инструменты

Чтобы возвести плитный фундамент, следует приобрести такие материалы:

  • Бетонную смесь марки не менее М300.
  • Песок.
  • Щебень.
  • Деревянные доски для возведения опалубки.
  • Стальные стержни диаметром не менее 12 мм.

Для фундамента толщиной 200 мм подойдут стержни 12 мм, а от 300 мм потребуется материал диаметром 14 мм.

Для того чтобы выполнить подготовительные работы и сам монтаж необходимы такие инструменты:

  • Лопата.
  • Ведра.
  • Строительный уровень.
  • Бетономешалка.
  • Сварочный аппарат.

Как сделать плитный фундамент своими руками. Пошаговая инструкция

Возведение плитного фундамента выполняется по такой технологии:

  • Копается траншея.
  • Устраивается опалубка.
  • Делается подушка из песка и щебня.
  • Устраивается арматурный каркас.
  • Выполняется заливка бетона.

Подготовительные работы

В первую очередь необходимо выполнить разметку территории. Для этого устанавливаются колышки. Затем роется котлован согласно разметке. Его глубину рассчитать несложно:

  • Толщина песчаной подушки – 200 мм.
  • Толщина щебня – 200 мм.

Итого общая глубина котлована 400 мм. Железобетонная плита будет размещаться над уровнем земли, поэтому для глубины ямы это значение не учитывается.

Затем необходимо выполнить опалубку котлована. Для этого будут использоваться деревянные доски. Их следует установить на стенки ямы, закрепить между собой.

Доски для опалубки необходимо покрасить с внутренней стороны. Это необходимо для того, чтобы материал не впитывал бетонную смесь.

Есть альтернатива опалубке – установка рубероида на стенки котлована. Этот материал надежно защитит просачивание бетонного раствора в грунт. Качественная опалубка, которая предотвращает проникновение бетона за пределы котлована, обеспечивает высокую прочность конструкции.

Для устройства деревянной опалубки по ее периметру забиваются щиты одинаковой высоты. Они крепятся внутри котлована, соединяются между собой брусьями. С наружной стороны устраиваются подкосы, закрепляемые в земле.

Подушка основания

Следующий этап – это устройство подушки основания. Для этого используется чистый песок, который засыпается на дно котлована и утрамбовывается. Затем выполняется засыпка щебня, который также нужно хорошо утрамбовать, чтобы основа получилась ровной.

Для увеличения прочностных характеристик следует позаботиться об устройстве арматурного каркаса. Для этого используются металлические стержни, которые соединяются между собой в особом порядке, что позволяет фундаменту в дальнейшем хорошо переносить нагрузки.

Для этого этапа работ используются стальные стержни необходимого диаметра. Следует позаботиться о качестве этого материала, чтобы он был новый, чистый и без признаков коррозии. В противном случае значительно снизится сцепление прутков с бетонной смесью, что приведет к снижению прочности.

Для сборки армирующего каркаса потребуется сварочный аппарат. Метод скручивания лучше не использовать, потому как это ненадежное соединение. Для этого прутки режутся необходимых размеров. Размещаться они будут в трех направлениях: по горизонтали (в длину и в ширину) и вертикали, поэтому следует точно отмерить и отрезать стержни нужных габаритов. Затем прутки свариваются между собой. Каркас должен получиться прочным. Если имеются дефекты, то их следует немедленно устранить.

Заливка бетоном

Затем выполняется заливка бетона. Этот этап выполняется в несколько заходов, поэтому бетонная смесь замешивается в несколько заходов.

Заливку бетона лучше не проводить при отрицательных температурах, иначе качество фундамента значительно снизится. Для этого лучше заранее подобрать время проведения работ.

Сначала в бетономешалке необходимо замесить небольшое количество раствора и постепенно залить его в котлован. Между арматурой может появляться цементное молочко, что говорит о том, что раствор недостаточно уплотнился. При наличии специального вибратора для трамбовки эта проблема легко решается. При его отсутствии можно воспользоваться подручным материалом, которым необходимо проштыковать раствор между прутьями.

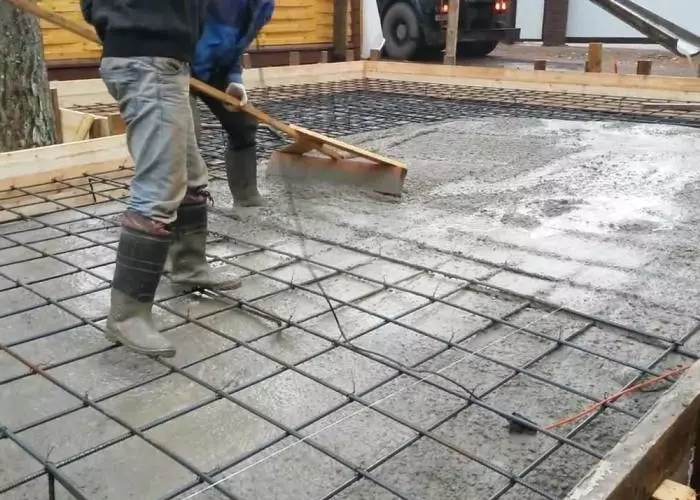

заливка бетоном плитного фундамента

Затем разводится следующая часть бетона и по той же технологии заливается другая часть котлована. Нужно следить за тем, чтобы не образовывалось стыков. Для этого идеальным вариантом будет выполнение заливки за сутки.

После заливки бетон следует накрыть пленкой, которая обеспечит постепенное застывание смеси и защитит от воздействия солнца и ветра.

Один из способов устройства плитного фундамента представлен в этом видео

Советы профессионалов

Перед тем, как возводить плитный фундамент своими руками, необходимо ознакомиться с советами профессионалов:

  • При выборе материалов для работ необходимо приобретать качественные материалы, иначе прочностные характеристики основания будут снижены.
  • Для опалубки использовать только влажную древесину, иначе сухой материал будет впитывать жидкость и препятствовать качественному застыванию бетона.
  • Для снижения сцепления бетона и дерева можно использовать раствор из глины или масло, которое позволяет получить более чистую поверхность.
  • Во время застывания бетон следует поливать водой, что предотвратит растрескивание смеси.

Выполнить устройство плитного фундамента довольно затратно, однако, это единственный выход для тех регионов, где преобладают подвижные грунты. Инструкция по возведению такого основания поможет правильно выполнить расчеты и наиболее качественно произвести монтаж.
