Долговечность здания во многом зависит от того, насколько надежная защита от грунтовых вод создана для фундамента. Разбираемся в конструкции дренажной системы и слоя гидроизоляции.

Одна из важнейших задач, которую необходимо решить еще на этапе строительства дома – создание надежной защиты фундамента от затопления грунтовыми водами. Если пренебречь этими мероприятиями, здание быстро придет в негодность, а эксплуатация его будет сопряжена с огромными трудностями. Разберемся с технологией создания дренажной системы вокруг фундамента и сравним свойства различных гидроизолирующих материалов, чтобы выбрать лучший вариант.

Что такое дренаж и гидроизоляция

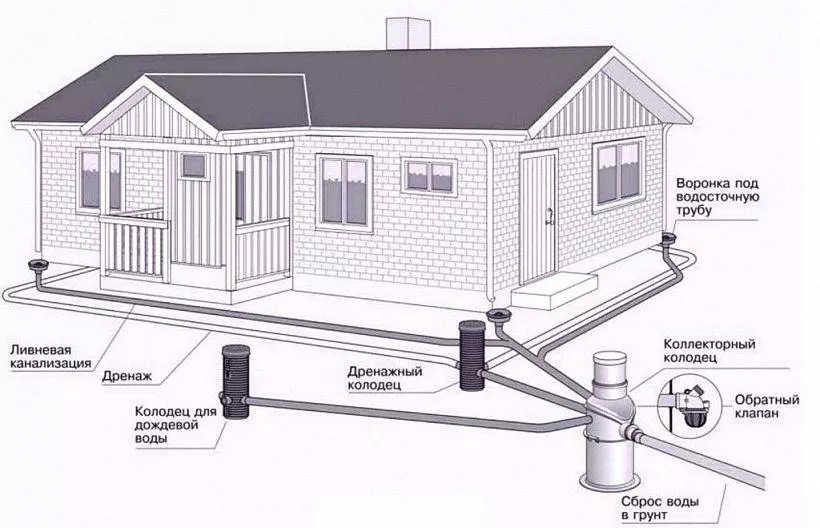

схема дренажной системы вокруг дома

Проектируют защиту фундамента от влаги, содержащейся в почве, исходя из условий, имеющихся на участке. Перед началом строительства нужно изучить особенности почвы участка. Учитывают следующие факторы:

  • Глубина залегания водоносных слоев.
  • Максимальная высота подъема грунтовых вод в паводковый период.
  • Специфика размещения пластов грунта, наличие неоднородностей (скальных пластов, участков с выходом вод к поверхности и т.д.).

[warning]Узнать подробности о залегании грунтовых вод на вашем участке помогут архивы местных организаций, занимающихся гидрогеологическими наблюдениями. Единственный недостаток этих сведений – возраст: большинство наблюдений проводилось еще в советскую эпоху. Поэтому для уточнения обстановки можно заказать отдельное гидрогеологическое исследование стройплощадки.[/warning]

Исходя из имеющихся условий, планируется комплекс защитных мероприятий. Все решения можно свести в две группы:

  • Дренаж – это система отводных каналов или труб, по которым вода станет поступать от фундамента в специальные колодцы.
  • Гидроизоляция – создание между почвой и фундаментом слоя, непроницаемого для воды. Такой заслон может быть как однослойным, так и состоять из нескольких слоев различных материалов.

Выбор конкретного решения зависит от сложности гидрогеологической обстановки, особенностей стройплощадки и имеющегося бюджета. Поговорим о наиболее распространенных решениях подробнее.

Разновидности дренажа

На сегодняшний день придумано несколько технологий создания дренажной системы. Они отличаются по качеству результата, а также затратам труда и денег на приобретаемые материалы. В многообразии вариантов выделяют три основные категории:

  • Открытый дренаж. В данном случае на местности выкапывается (в соответствии с планом дренажной системы) несколько траншей. Глубина каждой траншеи – порядка 70 см, а ширина – около 50 см. Выкопать открытую систему проще всего. Однако дренажные канавы портят вид участка, мешают ходить, пользоваться землей. Поэтому открытый вариант не слишком широко распространен.
  • Засыпная система также предполагает систему траншей. Однако после выкапывания в них стелется геоткань, а затем насыпается слой хорошо впитывающего влагу материала (кирпичной крошки, щебня, керамзита). Затем траншеи засыпают землей. Засыпная дренажная система эффективно отводит воду и не мешает ходить, но требует расходов на закупку материалов и больших затрат труда.
  • Закрытая система наиболее сложна в сооружении и совершенна. Она предполагает создание засыпных дрен по технологии, сходной с предыдущей. Отличие – укладка в дрену специальной дренажной трубы с перфорированными стенками. По таким трубам влага с большой скоростью отводится в дренажные колодцы, что повышает общую эффективность системы.

Наиболее часто сегодня применяется именно третий способ дренажа. Дренажная система практически всегда состоит из трех основных элементов: системы дрен, ревизионных колодцев и коллекторных колодцев. Но вот размещение этих элементов может существенно различаться.

Пристенный

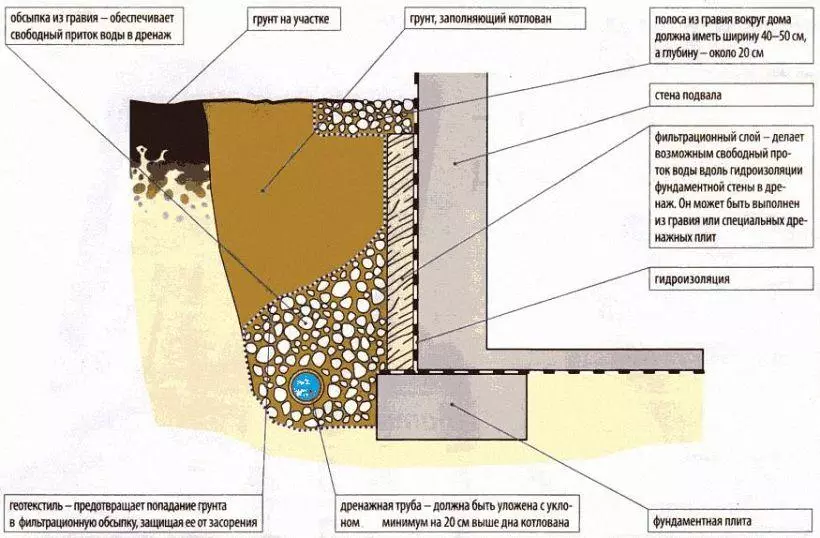

Пристенный дренаж схема

Пристенную систему для дренажа сооружают вокруг домов, у которых есть подвал и предусмотрен цокольный этаж. Чтобы избежать лишних затрат, такую дренажную систему сооружают на этапе строительства, перед тем, как выполнять обратную засыпку вокруг фундамента.

В системе создаются емкости для ревизии уровня грунтовых вод, а также колодцы для сбора отводимой влаги. Соединяют между собой все емкости дренами. Размещают дренажные трубы не глубже нижней кромки фундамента и не выше уровня в 30-50 см от уровня пола. Особое внимание уделяют наклону дренажных труб.

[warning]Чтобы система надежно защищала фундамент, необходимо соорудить непроницаемый гидроизоляционный слой. Наиболее бюджетный вариант – слой тщательно утрамбованной глины толщиной в 50 см минимум либо несколько слоев геотекстиля.[/warning]

Траншейный

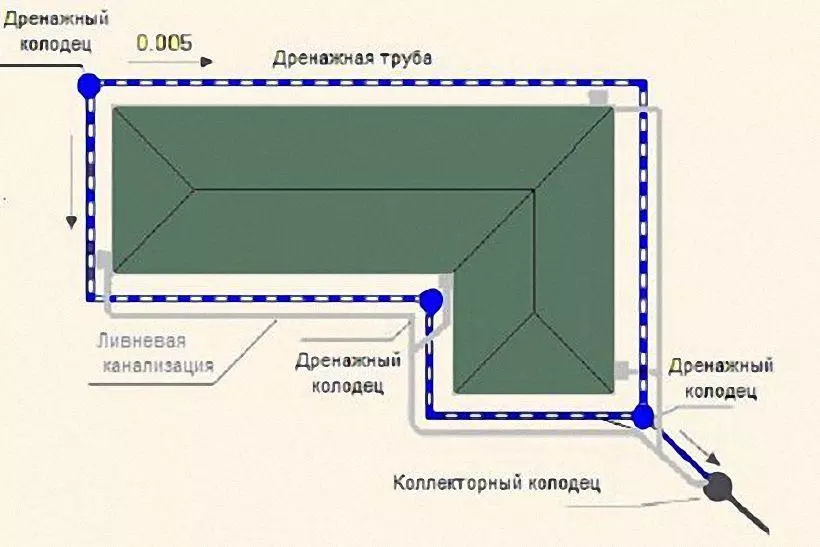

схема устройства траншейного дренажа основания

Траншейная система (ее еще называют кольцевой) применяется для защиты зданий, у которых не предусмотрен цоколь. Годится она для участков с песчаными почвами. Главное отличие от предыдущего варианта – удаление дренажных каналов от стен дома на расстояние от 3 до 12 м.

[warning]Большинство специалистов не рекомендуют проводить траншеи ближе, чем в 5 метрах от стен дома, так как в противном случае возникает риск проседания легкого грунта. При нарушении технологии образуются столь значительные просадки, что возникает риск деформации и разрушения фундамента.[/warning]

В остальных вопросах конструкция дренажной системы повторяет предыдущий вариант. Глубина залегания дрен – не менее 50 см от уровня пола, общий уклон – в сторону дренажного колодца для сбора и отвода влаги. Для того чтобы узнать как сделать дренаж вокруг дома своими руками читайте в этой статье.

Отвод воды

Проблема отвода собранной воды – один из частных вопросов организации дренажной системы. Как правило, с участка влага собирается в коллекторном колодце. А вот на вопрос, куда ее отправить дальше, существует несколько ответов:

  • В районах с плотной застройкой обычно предусмотрена общая (поселковая) система ливневой канализации.
  • При наличии рядом с домом водоема возможен вариант с отводом избытка воды в него.
  • Если водоносные слои почвы обеспечивают достаточно хорошее отведение, то вода может эвакуироваться непосредственно почвой.

В зависимости от уклона участка движение воды по дренам и эвакуация ее из коллектора обеспечивается либо за счет уклона (самотеком), либо с помощью насоса. Первый вариант не требует затрат, но в этом случае необходимо проводить регулярную ревизию всех компонентов системы. Второй вариант более надежен, но потребует затрат на приобретение насоса и оплату расходуемого электричества.

Гидроизоляция и основные виды

гидроизоляция фундамента битумом

Все варианты создания гидроизоляционного слоя делят на вертикальные и горизонтальные. Вертикальная гидроизоляция предусматривает обработку стен фундамента и защищает от вод, поступающих к фундаменту с боков (дождевая вода, поднимающиеся в паводок грунтовые воды, растаявший снег). Горизонтальная изоляция прокладывается в переходах стен фундамента в несущие стены и противодействует капиллярной влаге.

По типу нанесения изоляционные материалы делят на три разновидности:

  • Обмазочные материалы. Это битумная мастика, полимерные растворы.
  • Оклеечная изоляция. Это более современные листовые материалы (полимерно-цементные пленки). Их стоимость несколько выше, чем у битума, зато наносить их гораздо легче.
  • Штукатурная гидроизоляция. Это полимербетон, гидробетон, асфальтовые мастики.

Выбор конкретного материала делается, исходя из имеющегося бюджета, опыта строителей и особенностей участка. Для того чтобы узнать как выполнить гидроизоляцию бетонного фундамента своими руками читайте тут.

Необходимые материалы и инструменты

Инструментарий во многом зависит от типа устраиваемой защитной системы. Разберем вариант с сооружением пристенной закрытой дренажной системы с битумной гидроизоляцией фундамента. Для работы понадобится:

  • Лопаты (штыкового и совкового типа).
  • Уровень чтобы проверять уклон.
  • Носилки либо тачка чтобы вывозить грунт.
  • Песок, щебенка (лучше всего — гранитная).
  • Геотекстиль для выстилки канав.
  • Дренажные трубы, пластиковые колодцы (ревизионные и коллекторные). Их можно соорудить самому, но использование готовых конструкций ускоряет работу и улучшает результат.
  • Битумная мастика, кисть и валик. Также нужно подготовить металлическую емкость для разогревания битума. Для того чтобы знать норму расхода битума на кв.м. гидроизоляции читайте здесь.

Когда все подготовлено, можно начинать работу.

Комплексная защита фундамента своими руками. Пошаговая инструкция

Начинают работу с проектирования системы и разметки расположения всех компонентов на местности. Затем копают дренажные канавы, а фундамент обмазывают битумом. Первый слой наносят холодным (с помощью кисти), второй – горячим (при помощи валика). Дно канав засыпают песком на 1-1,5 см. тщательно утрамбовывают. Затем стелют геотекстиль и укладывают трубы.

[warning]На каждом этапе необходимо контролировать с помощью уровня уклон системы.[/warning]

Трубы стыкуют с колодцами, засыпают на 20 см щебнем, укрывают геотекстилем. Затем сверху насыпают песчаную подушку в 0,1-0,2 м, а затем выполняют засыпку грунта. Колодцы засыпают по той же технологии, сверху на торчащие из земли горловины надевают люки. Система готова!

Советы профессионалов

Для любого дела существуют свои неочевидные нюансы, которые постигаются на практике с наработкой профессионального опыта. Мы рекомендуем вам полезные видеофрагменты, чтобы вы могли своими глазами увидеть все этапы выполнения гидроизоляционных работ и познакомиться с полезными советами от профессионалов по защите фундамента от грунтовых вод:

Создание надежной и эффективной защиты фундамента от избытков влаги – ответственный процесс, который не терпит небрежности и спешки. Внимательно изучите технологию, проведите анализ условий на участке, спроектируйте дренажную систему и выполняйте все работы в строгом соответствии с проектом. И тогда в вашем доме всегда будет сухо, а сам он простоит долгие годы, не требуя ремонта. Ради такого результата стоит потрудиться!
