Количество блоков на дом: расчет

Расчет количества необходимых блоков на строительство дома можно было бы рассматривать как пример из задачника арифметики — есть стандартные размеры блоков, а объем стен и перегородок можно вычислить по проектным размерам. Но кроме блоков в стенах «присутствует» еще и кладочный раствор, а его расход и толщина швов в каждом случае имеют свои особенности. И это надо учитывать при расчетах.

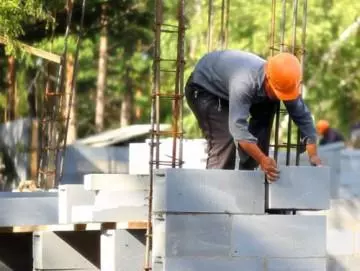

количество блоков на дом

Размеры блоков

Вначале немного информации о терминологии и нормативах.

Для стройматериалов наружных и внутренних стен дома из искусственного камня существует несколько нормативов, которые регулируют их состав, плотность и номинальные размеры. Причем в зависимости от плотности и размера эти материалы могут иметь разное название, даже при одинаковом составе.

Если к терминологии подходить строго, то блоком можно называть только изделия из бетона и железобетона. Есть несколько стандартов, которые нормируют размеры именно блоков. И каждый из них распространяется на свой формат.

Крупный формат

В эту категорию попадают изделия из тяжелого и легкого бетона (с пористыми наполнителями), а также блоки из плотного и ячеистого силикатного бетона. На этот вид стройматериалов распространяется ГОСТ 19010-82. Несмотря на его «возраст», он действует и сейчас, так как прошел процедуру актуализации текста в 2008 г. и добавлен в базу нормативов в феврале 2009 г.

В соответствии с таблицей 1 этого стандарта блоки для наружных стен имеют следующие размеры:

  • длина — 400, 600, 900 мм и выше;
  • высота — 300, 1000 мм и выше;
  • толщина — 200-600 мм.

Блоки для внутренних стен имеют большую высоту (от 1100 мм), но меньшую ширину — 160, 200, 250, 300 мм.

К пористым наполнителям легких бетонов в соответствии с таблицей 3 относятся керамзит, шлак, перлит, другие заполнители искусственного и природного происхождения. Но используемые в частном строительстве форматы шлакоблока и блоков из керамзитобетона в эту линейку размеров не попадают.

А если говорить о наиболее популярных материалах в частном строительстве, то под действие этого стандарта попадают только газосиликатные блоки для наружных стен (но не весь ассортимент). Пенобетонные блоки не подходят из-за технологии производства.

Мелкий формат

Стеновые блоки из ячеистых бетонов с высотой до 300 мм имеют свой норматив, в название которого есть слово «мелкие» — ГОСТ 21520-89. И хотя здесь есть также «немаленький» размер длины в 588 мм, но это самый крупный формат.

Другое отличие — материалы, из которых эти блоки делают. В этом стандарте есть ссылка на норматив, которому должны соответствовать бетоны — ГОСТ 25192. А он оговаривает:

  • оба способа твердения ячеистого бетона — автоклавный и неавтоклавный;
  • все три способа порообразования — газо-, пено- и газопенобетон;
  • пять вариантов вяжущего, в числе которых цемент, известь и их смеси.

В таблице 1 оговорены 10 типов блоков. Внутри каждого типа еще есть деление по способу кладки (раствор или клей), и от этого также зависят размеры блоков.

Размеры блоков на растворе:

  • пять вариантов высоты — 88, 119, 144, 188, 288 мм;
  • три варианта толщины — 200, 250, 300 мм.

Высота блоков на клею для каждого типа на 10 мм больше, а толщина на 5 мм меньше, чем у «растворных».

Длина блоков для кладки на клей и на раствор совпадают — 288, 398, 588 мм.

На практике производители могут отклоняться от этих нормативов и выпускать блоки других размеров, руководствуясь только необходимостью соблюдения принципов модульности (ГОСТ 28984). А блоки автоклавного твердения имеют свой стандарт — ГОСТ31360-2007, который был разработан взамен ГОСТ 21520 именно в этой части. И в его редакции есть только требования к максимальным размерам и предельным отклонениям.

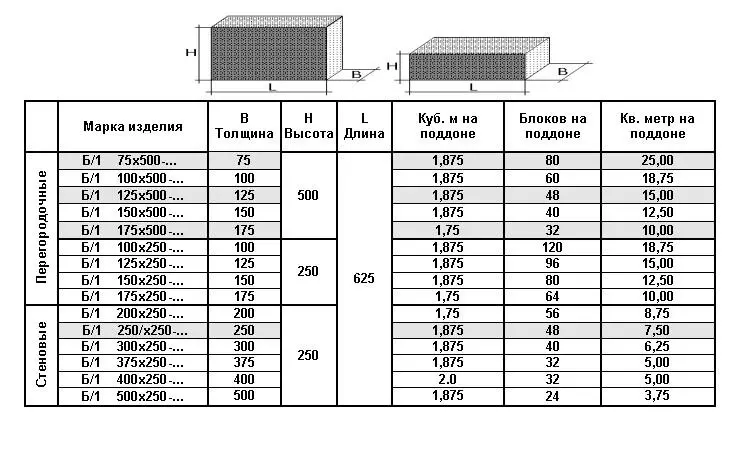

размеры блоков

Разница размеров и способ кладки влияют на итоговую цифру количества блоков, необходимых для строительства дома.

Шлакоблоки и керамзитобетонные блоки

Для керамзитобетонных блоков есть свой стандарт (ГОСТ 133126), но там не указаны конкретные размеры, а приведена лишь норма, что они должны соответствовать модульной координации размеров. А норматив о модульной координации (ГОСТ 28984) делает такую разбивку:

  • основной модуль (М) равен 100 мм;
  • укрупненные модули — 3М, 6М, 12М (и далее);
  • дробные модули — ½М, 1/5М, 1/10М, 1/20М, 1/50М, 1/100М.

И хотя норматив на керамзитобетонные блоки позволяет по договоренности с заказчиком выпускать широкий ассортимент изделий с разными размерами, на практике чаще руководствуются положениями ГОСТ 6133-99, действие которого распространяется на шлакоблок.

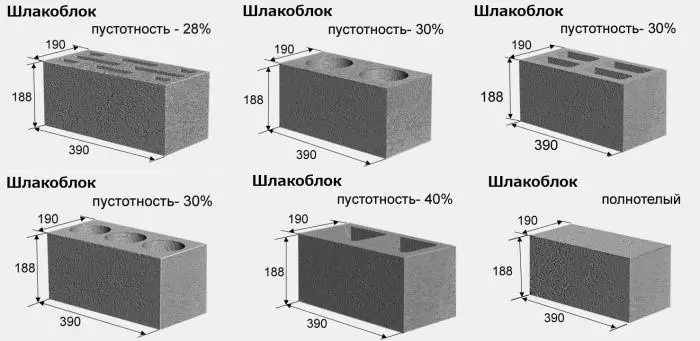

размеры шлакоблоков

В таблице 1 этого стандарта оговаривается 6 форматов для кладки стен и 3 — для кладки перегородок. И среди них наиболее популярны следующие варианты:

  • для стен — длина 390 мм, ширина 190 мм, высота 188 мм
  • для перегородок — длина 390 мм, ширина 90 мм, высота 188 мм.

Это интересно. Если следовать строго букве стандарта ГОСТ 6133, то шлакоблок правильно называть «стеновой бетонный камень».

Как правильно рассчитать по объему

Для расчета керамического или силикатного кирпича есть ясная и понятная методика, которая основана на четких и однозначных размерах одинарного и полуторного формата. Конечно, на практике эти размеры могут «гулять» в обе стороны даже у кирпича на одном поддоне, но все это как-то усредняется в стене за счет кладочных швов.

Толщина в среднем априори считается нормативной для всех размеров кирпича и камня правильной формы (СНиП 3.03.01-87, п. 7.6) —12 мм для горизонтального, 10 мм для вертикального шва.

И даже несмотря на то, что кладочный шов индивидуален у каждого каменщика, среднестатистические цифры количества кирпича прописаны в таблицах, где учитывается лишь толщина стены в «кирпичах» и размер кирпича.

Разница в цифрах у разных источников не превышает 1-2%. Так например, без учета раствора количество одинарных кирпичей в кубе кладки в «один кирпич» количество везде одинаковое — 512 шт., а с учетом раствора может быть и 394 шт., и 400 шт. То есть на швы уходит 21-23% от общего объема.

Ниже в видео виде рассказаны принципы расчета кирпича, но здесь хорошо продемонстрирован сам подход и есть четкое объяснение важности учета чистого объема без перевязки углов.

На практике при расчете раствора берут 25%, так как часть раствора впитывается в поры и уходит в щели.

При расчете количества блоков таких понятных правил нет по двум причинам:

  • слишком велик ассортимент типоразмеров блоков;
  • есть разные способы кладки ячеистых бетонных блоков — клей и раствор.

Но саму методику расчета кирпича в принципе можно перенести на блоки, которые кладут с использованием раствора. Хотя и с некоторыми отличиями — наружные стены и перегородки надо считать отдельно, их строят из блоков разных размеров

Для наружных стен надо рассчитать их чистый объем (без проемов).
Для домов с крышами, у которых есть фронтоны (двускатные, некоторые виды ломаных), надо учесть что понадобятся блоки для них. Затем внести поправку на объем швов в кладке — вычесть «литраж» раствора и приплюсовать 2-3% на его впитывание. Разделить полученную цифру на объем блока (в м3) и умножить на поправочный коэффициент 1.05 (бой, подрезка, отбраковка). Это и искомое количество.

Также поступают и для перегородок.

Особенности расчета

Есть общая погрешность расчетов любого типа стеновых блоков, на которую часто не обращают внимание. Речь об углах наружных стен.

Довольно часто при расчете объема ограждающих конструкций берут внешний периметр, умножают на толщину и высоту стен. При этом получается, что дважды считают перевязку углов, которая общая для обоих стен. И если для кладки в полкирпича (например, при облицовке) погрешность вычисления объема незначительна, то для толстых стен она выльется в «приличную» цифру.

Если делать правильно, то периметр надо высчитывать без перевязки. Для дома в плане с правильной прямоугольной или квадратной формой надо сложит внешний размер по одной паре параллельных стен и внутренний по другой. Или просто чередовать в углах внешний и внутренний размер (этот подход универсальный для дома с любой геометрией в плане).

Расчет шлакоблока

Шлакоблок относится к строительному камню правильной геометрической формы, и на него действуют те же нормы по толщине шва, что и для кирпича.

Блок больше кирпича, и раствора надо не 25% от его объема. Можно высчитать вручную сколько раствора пойдет на кладку, но у сметчиков эти нормы уже есть (бухгалтерия знает все цифры). Для стандартного формата 390х190х188 мм по норме Е8-22-1 в кубе кладки 0.92 м3 блока и 0.11 м3 раствора.

У шлакоблока для перегородок меньше только толщина и на кладку 1 м3 в один блок действует это же соотношение.

После того, как рассчитан «чистый» объем стен (без проемов и перевязок), полученную цифру надо умножить на 0.92. Или с учетом поправки на бой и брак — на 0.966.

Ниже приведено видео формального подхода в расчете. Где просто рассчитали сколько шлакоблока в 1 м3. Но эта цифра «сама по себе», и она отражает сколько блоков на поддоне, а не в кладке.

Расчет количества ячеистых блоков

Если блоки имеют «идеальные формы», то их кладут на клей. Например, высокая точность размеров газосиликатного блока обеспечивается за счет того, что массив из ячеистого бетона режут на полностью автоматизированном оборудовании, а процессом управляет компьютер.

Толщина швов кладки на клей лежит в пределах 2-3 мм. С учетом размера блоков, эта величина незначительна и лежит в диапазоне допустимой погрешности любых приблизительных расчетов.

Все методики вычислений количества строительных материалов приблизительны.

Если блок профилирован и соединяется с соседним в ряду по принципу «шип-паз», то вертикальных швов нет вообще (в привычном значении для кладки).

соединение шип паз

Расход клея (в сухом весе) по нормам изготовителя лежит в пределах 15-30 кг (обычно считают мешок — 25 кг), насыпная плотность клея около 1.6 кг/л, объем мешка не более 17 л. Растворяется клей водой из расчета до 0.24 л на 1 кг, объем воды на мешок — до 6 л. Общий объем клеящего раствора будет не больше объема воды и сухого клея, то есть не более 23 л (фактически меньше).

На практике клея расходуется немного больше — приблизительно на 25%.
При транспортировке, разгрузке и работе с блоками неизбежно появление сколов, которые надо заполнить клеем. Плюс кладка ячеистых блоков армируется в каждом четвертом ряду. Но это сказывается только на расходе клея, а не на доле объема блоков в 1 м3 кладки

Исходя их этих выкладок, рассчитывать количество блоков при кладке на клей можно без поправки на толщину швов (2%) — чистая геометрия плюс 5% на подгонку и отбраковку.

Если пеноблоки кладут на цементно-песчаный раствор, то толщина швов будет такая же, как у строительного камня. Расход раствора зависит от формата блока, и лежит в пределах 8-12% от объема кладки. То есть фактически блоки будут занимать 90-95% объема стен. А с учетом поправочного коэффициента 1.05 — 95-100% чистого объема.

Рассчитать количество блоков несложно. Надо только учитывать следующие моменты: геометрию стен и перегородок, разницу форматов блоков для каждой ограждающей конструкции, перевязку углов и швы. А сама методика расчета — это чистая арифметика из четырех действий.
