Перекрытие, наряду с фундаментом, стенами и крышей, является одной из основных конструктивных частей любого здания. Исходя из этого тезиса, можно уверенно утверждать, от того, насколько качественно выполнены работы по его устройству, во многом зависит надежность всего сооружения.  Одним из наиболее распространенных способов выполнить перекрытия является использование для этого плиты перекрытия.

Плиты перекрытий – определение и область применения

Перекрытие является несущей строительной конструкцией, функция которой – разделять соседние по высоте этажи сооружения, а также отделять подвал и крышу от примыкающих к ним этажей.
Конструкция здания предусматривает необходимость воспринимать перекрытием нагрузки и передавать их на связанные с ним другие несущие элементы здания (стены, ригели, колонны, балки и т.д.)

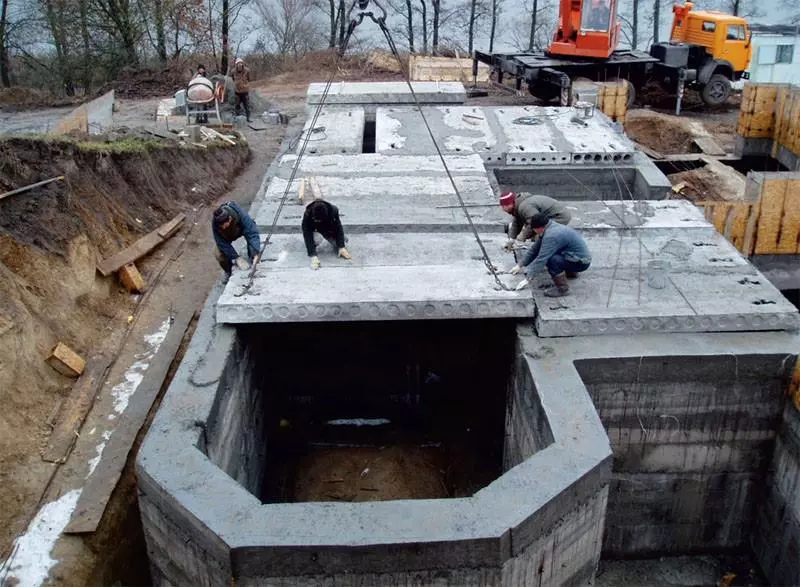

кладут плиты перекрытия

При устройстве перекрытия к материалам и элементам, используемым для работ, предъявляются серьезные требования:

  • высокая прочность и жесткость. Необходимы для того чтобы выдержать нагрузку собственного веса и того, что находится на перекрытии;
  • звукоизоляция. Чем выше этот показатель, тем лучше. Особенно важна звукоизоляция при строительстве жилых домов;
  • теплоизоляция. Данный показатель наиболее важен при выполнении перекрытий между помещениями с разными температурными режимами (подвал и этаж, этаж и чердак и т.д.);
  • пожаробезопасность. Важный показатель, учитываемый при строительстве любого вида зданий и сооружений.

Всем приведенным выше требованиям в достаточно большой мере соответствуют железобетонные плиты перекрытий.
Именно этим объясняется их повсеместное применение при возведении зданий и сооружений. Практически не существует областей строительства, в которых бы не могли использоваться различные виды железобетонных плит перекрытий. Без их применения невозможно представить как серьезное жилищное строительство, так и сооружений больших промышленных объектов. Для более подробного объяснения причин такой популярности рассматриваемых изделий, необходимо изучить свойства различных их разновидностей.

Виды и маркировка

Все плиты перекрытия по способу и месту изготовления можно разделить на два типа:

  • монолитные;
  • сборные железобетонные.

Монолитные

Изготавливаются непосредственно на строительной площадке по технологии монолитных работ:

  • устройство опалубки;
  • монтаж армирующего каркаса;
  • заливка бетона.

Чаще всего монолитные плиты перекрытий используются в тех случаях, когда проектом предусмотрен каркас здания, возводимый из монолитного бетона. Но и в случае сборного варианта каркаса практически в каждом проекте содержаться участки с монолитными плитами перекрытий.

Достоинства монолитного варианта:

  • экономия в расходе материалов;
  • отсутствие швов между плитами и, как следствие, более надежная и герметичная конструкции перекрытия;
  • возможность при правильном выполнении работ получить конструкцию с большим сроком службы.

Недостатки монолитных плит перекрытия:

  • невозможность выполнять работы в холодное время года или значительное удорожание их стоимости;
  • большая трудоемкость работ и необходимость набора конструкцией прочности, что ведет к значительному увеличению сроков строительства;
  • серьезные требования к качеству работы и материалов, которые сложнее выполнить в условиях строительной площадки.

Сборные железобетонные плиты

Чаще всего под плитами перекрытия понимают именно сборные железобетонные конструкции, которые изготавливаются на заводах ЖБИ и ЖБК, затем доставляются на объект и монтируются.
По сути, единственным недостатком данной конструкции является незначительный перерасход материалов и несколько менее жесткая, по сравнению с монолитом, конструкция перекрытия. Но даже этот минус можно в значительной степени нивелировать, используя наиболее подходящий тип сборных ж/б плит, которых выпускается значительное количество. А плюсы от использования рассматриваемого варианта очевидны:

  • гарантированное качество изделий, которое гораздо легче обеспечить в заводских условиях;
  • скорость и простота монтажа;
  • возможность выполнения работ в течение всего года.

Существует большое количество разнообразных сборных ж/б плит перекрытия. Их можно условно разделить на две большие группы:

  • пустотные. Самые обычные и наиболее часто применяемые конструкции. Могут использоваться практически везде, наиболее часто – в междуэтажных перекрытиях. Наличие пустот внутри плит позволяет обеспечить лучшую тепло- и звукоизоляцию. В свою очередь делятся на несколько подгрупп, подробнее о которых – в разделе маркировка;

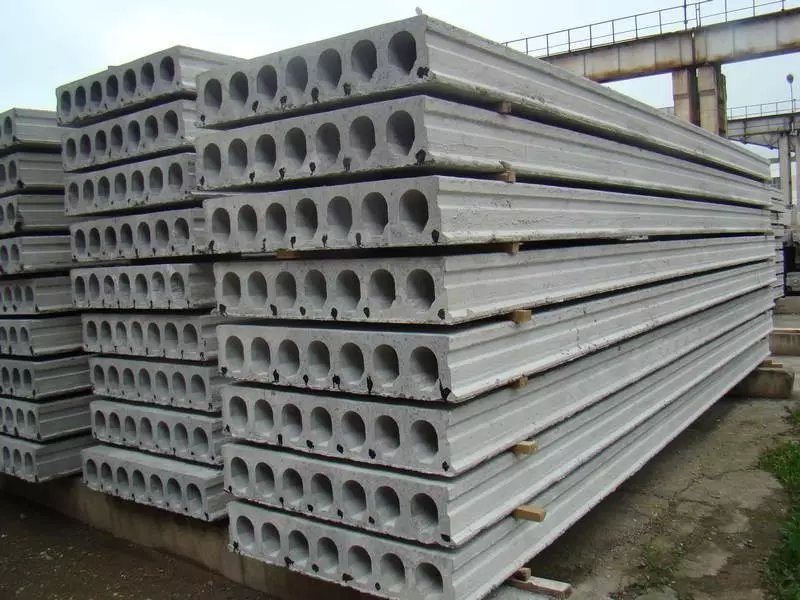

пустотные плиты

  • ребристые. Чаще всего применяются для сооружения кровли в промышленных зданиях (склады, ангары, гаражи, цеха), в том числе неотапливаемых. Обладают повышенной несущей способностью и прочностью.

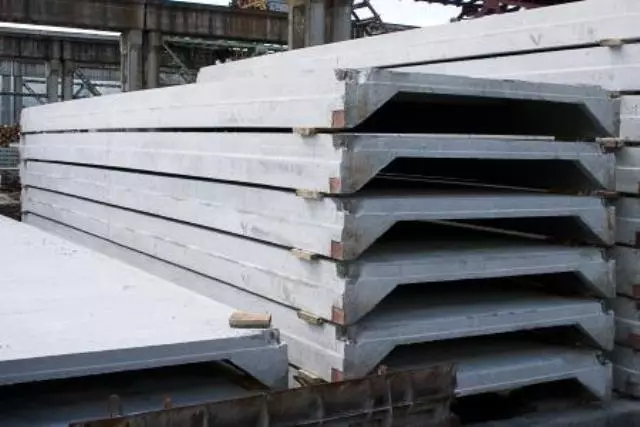

ребристые плиты

Как уже было отмечено, наиболее часто встречается обыкновенная пустотная плита перекрытия. Их выпускается множество видов. Для того чтобы понять, какая именно нужна, разработана специальная маркировка.

Маркировка

ГОСТ 9561-91 четко описывает требования, предъявляемые к производству пустотных плит перекрытия, а также существующие их виды. Раздел 1.2.1. перечисляет их все.

Тип плитыОписание
1ПКтолщиной 220мм с круглыми пустотами, диаметром 159мм, предназначенные для опирания по двум сторонам
1ПКТто же, для опирания по трем сторонам
1ПККто же, для опирания по четырем сторонам
2ПКтолщиной 220мм с круглыми пустотами, диаметром 140мм, предназначенные для опирания по двум сторонам
2ПКТто же, для опирания по трем сторонам
2ПККто же, для опирания по четырем сторонам
3ПКтолщиной 220мм с круглыми пустотами, диаметром 127мм, предназначенные для опирания по двум сторонам
3ПКТто же, для опирания по трем сторонам
3ПККто же, для опирания по четырем сторонам
4ПКтолщиной 260мм, с круглыми пустотами, диаметром 159мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам
5ПКтолщиной 260мм, с круглыми пустотами, диаметром 180мм, предназначенные для опирания по двум сторонам
6ПКтолщиной 300мм, с круглыми пустотами, диаметром 203мм, предназначенные для опирания по двум сторонам
7ПКтолщиной 160мм, с круглыми пустотами, диаметром 114мм, предназначенные для опирания по двум сторонам
ПГтолщиной 260мм с грушевидными пустотами, предназначенные для опирания по двум сторонам
ПБтолщиной 220мм, изготовляемые методом непрерывного формирования на длинных стендах и предназначенные для опирания по двум сторонам

На основании приведенной классификации можно понять, что означает каждая буква и цифра в наименовании изделия. Для этого достаточно рассмотреть следующий пример.

маркировка плиты перекрытия

Расчет нагрузки на плиту

Маркировка плиты обязательно содержит показатель расчетной нагрузки, для которой она предназначена.
При строительстве серьезных зданий и сооружений на стадии их проектирования обязательно выполняются все расчеты по соответствию применяемых материалов и конструкций требуемым параметрам нагрузки. Однако при частном домостроении нередко происходит выполнение работ без проекта. Конечно же, подобный подход нельзя рекомендовать как грамотный и логичный. Тем не менее, он встречается достаточно часто. Но даже в этом случае, для расчета нагрузок на основные несущие элементы здания, в том числе перекрытия, целесообразно пригласить квалифицированного специалиста. В противном случае, такой непрофессиональный подход может привести к напрасным усилиям и огромным безрезультатным затратам труда и средств.

Особенности укладки

Выполнять укладку плит перекрытия нужно в строгом соответствии с чертежами и схемами, содержащимися в проектной документации. В случае отсутствия таковой, необходимо самостоятельно составить схему укладки плит. Это позволит избежать перерасхода материалов, а также спланировать необходимое их количество и участки, где понадобиться выполнять монолитные плиты перекрытий. Кроме того, важно предусмотреть места возможного прохода коммуникаций.

Особое внимание необходимо уделить некоторым этапам работ.

Анкеровка

Анкер – это элемент крепежа, как правило, металлический, закрепленный в несущем основании и удерживающий какую-либо строительную конструкцию. Применительно к устройству перекрытий, анкеровкой называется закрепление плит перекрытий между собой и к стенам возводимого здания.

Анкеровка выполняется после Укладки плит каждого этажа. В качестве анкеров обычно применяются металлические пластины, стержни или скобы. Они должны быть прикреплены к монтажным петлям. Расстояние между соседними анкерами, как правило, составляет 3 метра.

Работы выполняются в следующем порядке:

  • край анкера сгибается в форме петли, которая набрасывается на проушину плиты;
  • стягиваются соседние анкеры (по возможности);

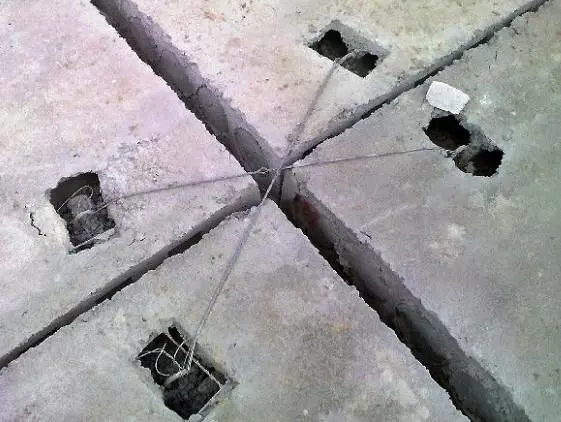

крепление плит перекрытия анкерами

  • выполняется приваривание анкеров к друг другу и монтажным петлям плит;
  • осуществляется заделка швов между плитами и пустот вокруг проушин.

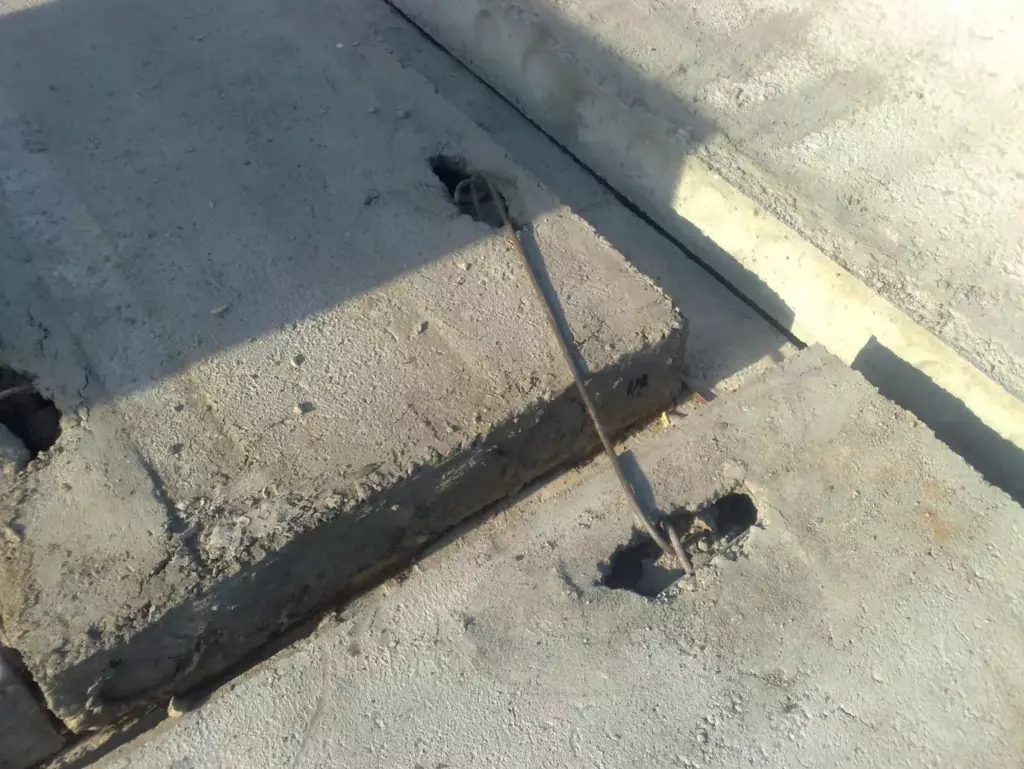

крепление плит пластинами

В случае отсутствия в плитах монтажных петель к ним крепятся металлические пластины 5*5 или 10*10 см. Их в дальнейшем используют в качестве монтажных петель.

Армопояс

Армопояс — это дополнительный конструктивный элемент, предназначенный для увеличения прочности и несущей способности стен.
Особенно это важно в случае, когда стены или фундамент под перекрытие выполнены из сборных газо- пено- и других облегченных блоков. Их характеристики не позволяют нести нагрузки, которые окажут имеющие немалую массу плиты перекрытий.

армопояс

Выполнение работ по устройству армопояса не представляет особой сложности. В процессе производится возведение железобетонного слоя по всему периметру строящегося сооружения. В результате нагрузка от перекрытия равномерно распределяется на всю конструкцию, не допуская появлений трещин или перекосов в стенах.

Заделка швов

Заделка швов между плитами перекрытий в современных условиях не представляет особой сложности. Обычно используется один из двух возможных вариантов:

  • устройство подвесных потолков. При этом заделка швов фактически не осуществляется. Такой вариант возможен только в помещениях, где позволяет высота этажа;
  • заделка швов с применением современных материалов.

Работа выполняется в несколько этапов:

  • подготовка шва. Производится очистка от мусора, непрочно соединенных частиц с последующим заполнением пустот паклей или подобным материалов. В завершении пакля уплотняется;
  • заполнение шва. Выполняется при помощи гипсово-известкового раствора заподлицо с плитами перекрытия. Используемый раствор должен иметь консистенцию сметаны;
  • отделка шва. Для придания привлекательного внешнего вида часто производится выполнение рустов.

Выполнение перечисленных рекомендаций позволит произвести работу по устройству перекрытия из плит максимально качественно.

Некоторые моменты выполнения описанных выше работ приведены на видео:

Устройство перекрытий из железобетонных плит – одна из наиболее часто встречающихся конструкций при любом виде строительства, начиная с жилищного и заканчивая крупным промышленным. Это обусловлено ее простотой, надежностью и длительным сроком эксплуатации, которые гарантируются при грамотном выполнении работ.
