Маркировка кабеля: как расшифровать обозначения

Маркировка кабеля – отличный способ рассказать о нем множество сведений тем, кто знает, как ее расшифровать. Знакомимся с системой обозначений на конкретных примерах.

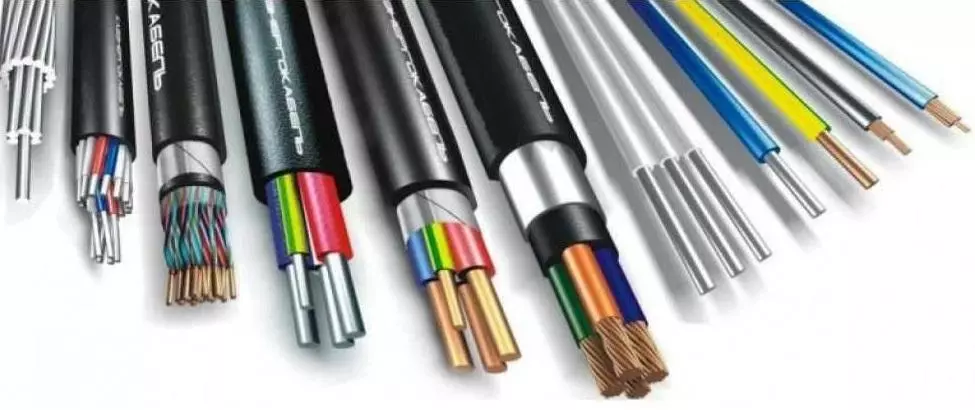

Кабельно-проводниковая продукция

Разнообразие кабелей и проводов, представленных сегодня на прилавках магазинов электротоваров, поражает воображение. Десятки моделей, которые различаются числом жил, типом изоляции, наличием или отсутствием дополнительных слоев защиты, эксплуатационными свойствами и многими другими параметрами. Разберемся, как расшифровать маркировку кабеля и что скрывается за сложными обозначениями.

Принцип маркировки: четкие стандарты

Задача маркировки кабеля – сразу дать человеку, знакомому с принципами составления марки, сведения о данном образце. Система составления таких обозначений складывалась еще в советские времена. Ее основой служили несколько принятых в СССР документов: государственные ГОСТы и ведомственные ТУ. После распада Советского Союза система сохранилась и (с учетом небольших последующих изменений) применяется в России и странах СНГ.

Основной принцип обозначения виден из схемы:

Маркировка кабеля гост

Прежде всего, стоит обратить внимание на последнюю группу знаков. Она указывает на конкретный документ (ГОСТ или ТУ), который служит основанием для присвоения кабелю конкретной марки. Если возникает сомнение относительно трактовки какого-либо символа, именно базовый документ поможет их разрешить.

Всего в маркировке 7 групп знаков:

  • Металл, из которого изготовлены проводники (жилы) кабеля.
  • Полимеры или иные материалы, примененные в качестве изоляции жил и кабеля в целом, сведения о наличии и типе экрана и брони, а также тип общей оболочки кабеля.
  • Максимальное напряжение, которое не вызывает продукции тепла и является рабочим напряжением кабеля.
  • Число проводников (жил) в кабеле. Обычно указывается в формате «m x n», где «m» — число жил, а «n» — площадь их сечения, указанная в кв. мм.
  • Символы, описывающие назначение кабеля, указывающие на условия, в которых допускается эксплуатация, раскрывающие особенности применения.
  • Ссылка на ГОСТ, ТУ или иной стандарт.

Маркировка должна быть нанесена на каждый отрез кабеля. Если на приобретаемом куске (или полученном для работы) маркировка отсутствует, это основание для отказа применять данное кабельное изделие. Дело в том, что разновидностей кабеля существует очень много, и отличить один похожий образец от другого способен только специалист.

Важно помнить, что США, европейские страны, Китай, Япония пользуются собственными стандартами маркировки. Чтобы разобраться в деталях зарубежных систем кодирования, требуется изучать соответствующие нормативные документы.  Для того чтобы узнать как правильно выбрать сечение кабеля читайте в этой статье.

Буквенное обозначение

Буквенный код начинается с указания на металл, из которого изготовлены проводники. В отечественной практике изготовления кабельных изделий (как, в основном и в общемировой) стандартом является применение меди и алюминия высокой чистоты. Если для производства жил был использован алюминий, маркировка станет начинаться с буквы «А». Если в начале кода стоит любая другая буква – жилы изготовлены из меди.

Второй буквой обозначен тип кабельного изделия по гибкости. Обычные кабели никак не маркируются, а вот если на второй позиции находится буква «Г», это говорит о том, что кабель принадлежит к группе многожильных изделий с высокой гибкостью.

Дальше идет указание на тип изоляционной оболочки, брони и защиты. Здесь необходимо поподробнее остановиться на терминах.

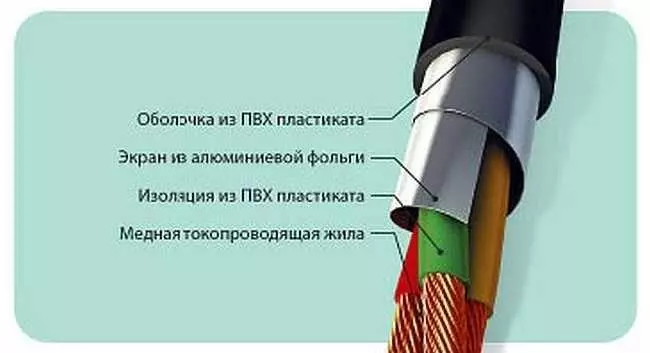

Буквенное обозначение силового кабеля

Изоляция жил

Этот защитный слой нужен, чтобы не позволить одному проводнику контактировать с другим. Он предотвращает короткое замыкание. Для маркировки применяют буквы:

  • «П» — полиэтилен
  • «В» — «винил», т.е. полихлорвиниловая изоляция (она же ПВХ).
  • «Ф» — фторопласт
  • «Р» — резина
  • «Нр» — наирит (это особая разновидность резины, защищенная от горения).

Существуют и другие варианты, но перечисленные наиболее распространены. Так, к примеру, бумага как изоляционный материал уже не используется (выведена из обращения с 1990 года). Полный перечень разновидностей изоляции можно увидеть в нормативных документах.

Защитные оболочки

Задача защитной оболочки – предотвратить влияние внешних сил на весь кабель целиком. Защитные оболочки предотвращают попадание внутрь кабеля воды, высоких или экстремально низких температур окружающей среды. Защитные оболочки подбираются под конкретные задачи и условия, поэтому крайне разнообразны.

Размещаются оболочки, как правило, поверх броневого слоя. Однако существуют разновидности кабельной продукции, у которых оболочечные слои расположены как поверх брони, так и под броней. Есть и так называемые «голые» разновидности, лишенные защитных слоев.

Здесь используют такие знаки:

  • «В», как и в обозначении изоляции, обозначает поливинилхлоридную оболочку. Причем находящаяся на 4 позиции, эта буква обозначает внутреннюю оболочку, а на пятой – внешнюю.
    В старых ГОСТах буква «В» могла обозначать оболочку из специально бумаги. Такое обозначение ставилось на последнем месте в буквенной группе.
  • «Шв» — защитный слой из полиэтилена, выпрессованый в виде цельного шланга.
  • «Шп» — такой же шланг, но изготовленный из полиэтипена. Если в маркировке стоит «Шпс» — значит, полиэтилен относится к самостоятельно затухающему типу. После прекращения действия пламени изоляция погаснет сама.

Другие разновидности оболочек можно найти в таблицах в соответствующем ГОСТе или ТУ.

Разновидности брони и экрана

Броня – это особый слой в оболочке кабеля, который должен стать преградой на пути механического воздействия. Броня защитит кабель от перерубания лопатой при прокладывании в земле или от зубов вездесущих мышей и крыс. Броней защищается далеко не каждый кабель, ведь такая прослойка существенно снижает гибкость и удорожает изделие. Наиболее часто броневой защитой снабжают кабели для прокладывания в земле, под водой, а также для воздушных трасс.

Изготавливается броня из металлических лент (чаще всего – особые разновидности стали). Встречается и оцинкованная проволока, оплетка из двух проводов и другие варианты.

На тип брони указывает соответствующая маркировка:

  • «Бл» — в качестве броневого слоя применена лента из стали. Такая броня станет отличной механической преградой, но не облегчит гибкость кабеля.
  • Обозначение «Бн» используют, если на броневые ленты нанесено покрытие, препятствующее распространению огня.
  • Броня «БбГ» выполнена из ленты, которой станками придали специальный профиль. Профилирование повышает гибкость кабеля.
  • При использовании стальной проволоки ставят метку «П», если проволока имеет круглое сечение и «К» — если круглое.
  • Метка «Д» указывает, что для изготовления оплетки применили двойной провод.
  • Буква «Г» указывает на защиту от ржавления.
  • Символом «Э» обозначают экранированные провода. Экран изготавливают из алюминиевой фольги. Кабели с экраном не создают помех в ЭМ-диапазоне.

Какой бы не была броня, ее наличие не означает, что кабель не удастся перепахать экскаватором или повредить другим землеройным инструментом. Поэму в траншеи для прокладывания кабеля в земле специалисты рекомендуют укладывать контрастную ленту с надписью «ОСТОРОЖНО, КАБЕЛЬ!», а саму трассу обозначать на поверхности вешками.

Примеры расшифровки

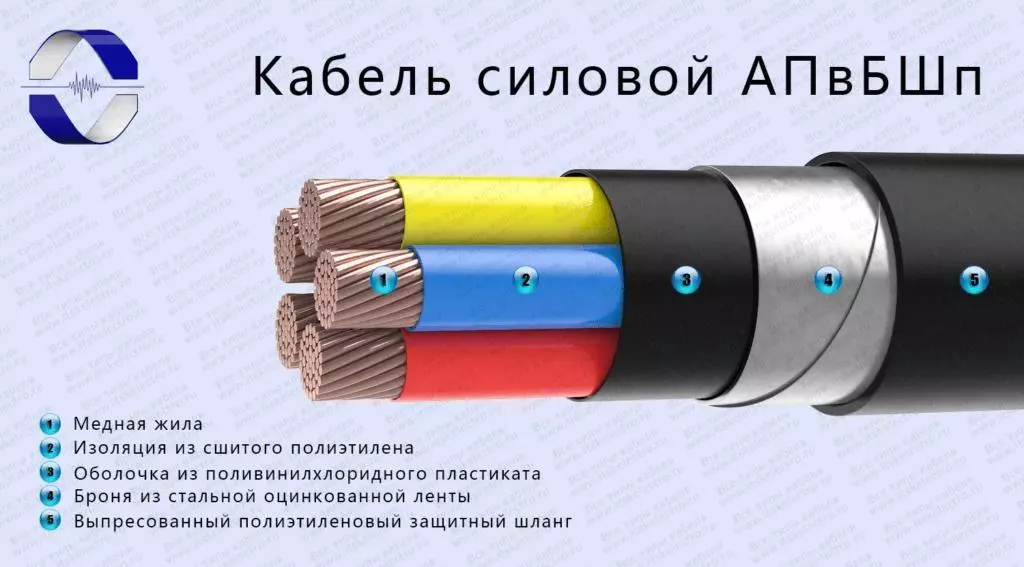

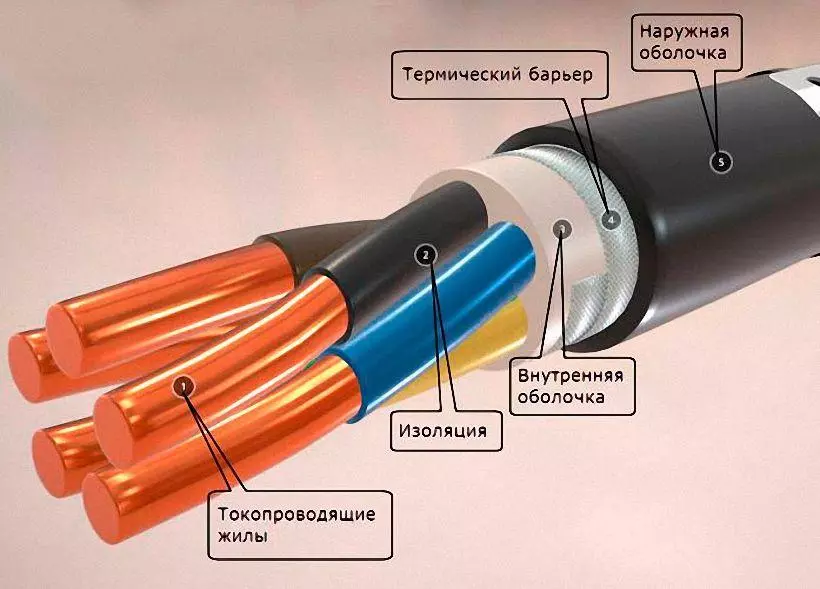

Оболочка и изоляция кабеля в разрезе

Несмотря на мудреность приведенных обозначений, разобраться в системе маркировки далеко не так сложно, как кажется на первый взгляд. Продемонстрируем это на нескольких примерах.

Кабель «ВВГ 2х1,5» принадлежит к группе силовых кабелей, в основе которых медные жилы (на это указывает отсутствие буквы «А» в начале кода). Медные жилы (в количестве 2 шт.) имеют сечение в 1,5 кв. мм и защищены изоляцией из полихлорвинила. Сам кабель забран в оболочку из ПВХ. Благодаря антикоррозионному покрытию оболочки кабель можно прокладывать во влажных условиях.

Кабель «АПвПуг 1х240/50-10» изготовлен из электротехнического алюминия. Буквы «Пв» в маркировке указывают на полиэтиленовую изоляцию, сшитого типа. Код «Пу» говорит, что оболочка также выполнена из полиэтилена (усиленной его разновидности). Буква «г» говорит о продольной герметизации (т.е. вода может проникнуть в кабель только по через торцы). Жила в кабеле одна, ее сечение – 240 кв. мм. Число «50» — сечение экрана, а «10» — номинал напряжения в 10 кВ.

Монтажные провода

Кабель обозначение маркировки

Монтажные провода – специфический вид проводников. Они нужны для сбора электрических щитов, соединения элементов электрических схем. В маркировке такого провода есть специфические моменты:

  • Во-первых, в ней отсутствует буква «П» — провод. Вместо нее ставится литера «М» — монтажный.
  • В изготовлении используются специфические варианты изоляции. Так, бука «Ш» указывает на применение искусственного шелка (полиамидного типа).
  • Буква «Г» обозначает многожильные проводники.

Провод «МГШВ» сделан из меди, относится к монтажной группе. В качестве изоляции применен полиамидный шелк, но провод имеет также общую защитную оболочку из ПВХ.

В остальном монтажные провода обозначаются с использованием той же системы кодирования, что применяется для кабелей.

Советы профессионалов по определению

Конечно, быстро считывать все нюансы строения кабеля по его буквенному коду удается только специалистам с солидным практическим опытом. Мы рекомендуем обучающее видео, просмотрев которые вы сможете ознакомиться с советами экспертов:

Чтобы подобрать кабель оптимальным образом, требуется всесторонне изучить условия, в которых он будет прокладываться, а также параметры тока: силу, номинальное напряжение и мощность. Зная все эти данные и владея навыком расшифровки маркировочного кода, вы легко справитесь с задачей подбора кабеля.
