Прокладка кабеля в земле своими руками

Прокладка кабеля на садовом или приусадебном участке может понадобиться для решения различных задач: создания уличного освещения, подведения электричества в баню или хозблок и т.д. Выясним, как сделать это правильно.

Схема прокладки кабеля в дом

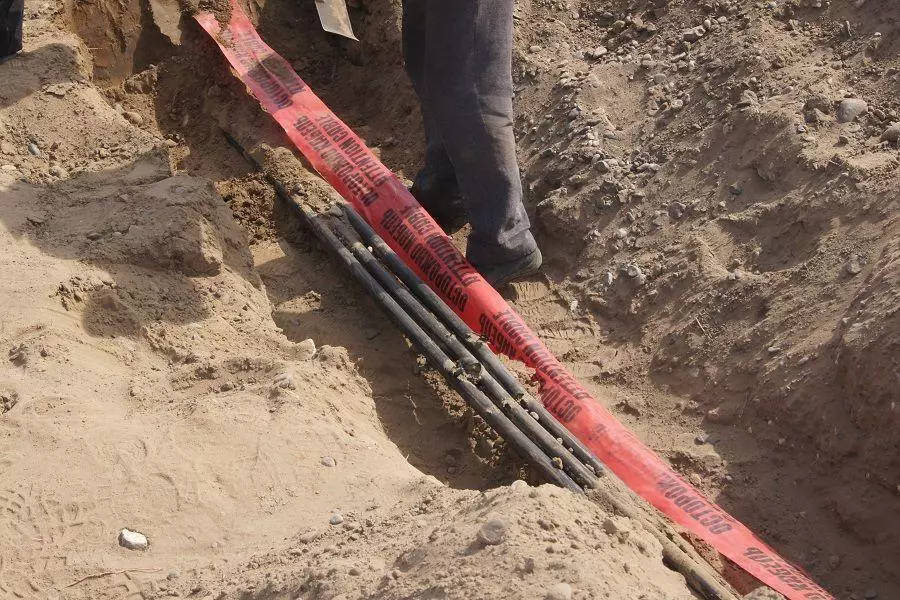

Услуги поставщика электричества, как правило, ограничены подведением питающих кабелей только к главному зданию усадьбы. Если же владелец усадьбы желает провести электричество в другие строения (гараж, хозблок, баню) или организовать уличное освещение, он должен прокладывать кабели самостоятельно.  Надежнее всего проложить кабель под землей, так меньше риск его хищения или повреждения. Разберемся, как правильно выполнить эти работы самому.

Нагревательный кабель для водостоков читайте в статье: здесь

Какие использовать

ГОСТ требует использовать для проведения подземной кабельной линии варианты кабеля, защищенные броней и защищаемым от воды слоем. Такие линии будут выдерживать большую мощность тока. Вот несколько марок кабеля, пригодных для прокладки:

Типы электрокабелей для подземной прокладки

  • В почве с обычной кислотностью: АВБбШв, ВБбШв, ПвБбШв. Эти кабели бронированы двумя полосами оцинкованной стали. Первый образец имеет алюминиевые жилы, второй и третий – медные. Изоляция – ПВХ у первых двух, сшитый полиэтилен – у третьего. Годятся и другие марки: ААШп, ААШв, ААБ2л, ААП2лШв, АСШл.

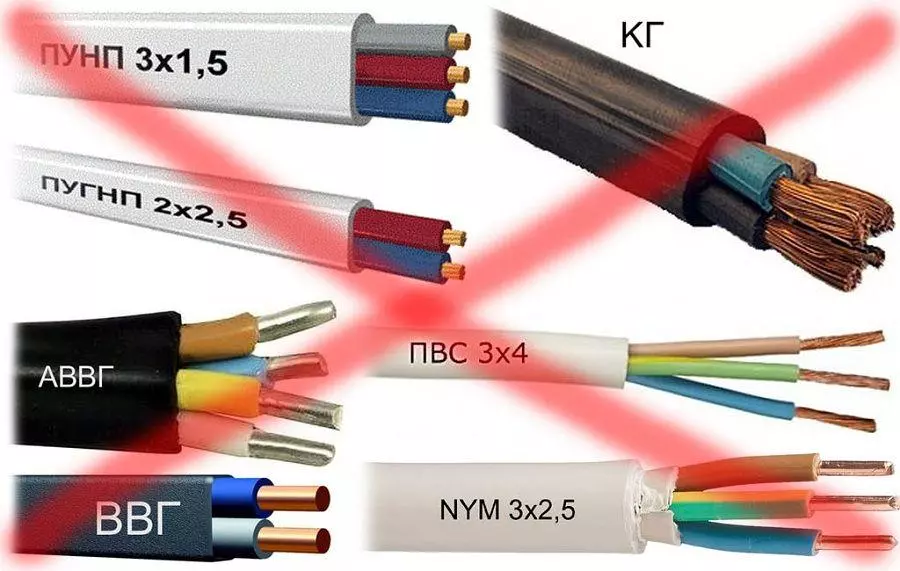

  • Если почва обладает высокой способностью к провоцированию коррозии, требуется выбирать кабели с броней из свинца или алюминия. Эти марки оптимально подходят для прокладки по засоленным и закисленным почвам, болотам и другим подобным местам.Типы электрокабелей запрещенные для подземной прокладки
    Кабели NYM, ВВГ, СИП иногда применяют для подведения электричества к бане или другой постройке, где не требуется большой мощности (например, в бане всех электроприборов – одна лампочка). Но эти марки кабелей не предназначены для подземного прокладывания. А значит, под действием влаги и химически активных веществ почвы быстро придут в негодность.
  • В условиях вечной мерзлоты и суровых морозов зимой стоит использовать для прокладки особую марку кабеля: ПвКШп.

Работа по подземному прокладыванию кабельной трассы отличается немалой трудоемкостью. Поэтому не стоит экономить на качестве кабеля. Кабели с толстой оболочкой, защищенные броней, более дороги. Но «скупой заплатит дважды» — вышедший из строя низкокачественный кабель придется менять уже через 3-4 года, а эти затраты «съедят» весь экономический выигрыш.

Технология монтажа

Перед тем, как приступать к прокладке кабеля, нужно ознакомиться с технологией выполнения таких работ и спроектировать трассу. Конечно, проще всего проложить кабель по прямой линии от столба до здания. Да и затрата на длину кабеля при такой прокладке минимальна. Но, к сожалению, далеко не всегда удается выдержать такую траекторию.

На пути кабеля встретится множество препятствий, их придется огибать, что сделает линию трассы ломаной.

Вот основные технологические требования, которые нужно соблюдать при проектировании и прокладке подземной кабельной линии:

  • К фундаменту кабельной линии разрешено приближаться не ближе, чем на 0,6 м.
  • Деревья необходимо обходить по большому кругу, не приближаясь к ним ближе, чем на 2 м. К кустарнику можно приближаться не ближе, чем на 75 см.
  • Над кабельной трассой не может располагаться стоянка машин или место для остановки ассенизаторской машины при работе.
    Если не удается обойти дерево или место стоянки, можно выполнить прокладку кабеля на большой глубине. Но тогда его требуется закладывать в жесткий футляр, к примеру, трубу из асбоцемента или пластика.
  • Запрещается пересекать две трассы. Если пересечения не избежать, один кабель должен лежать как минимум на 0,15 м глубже другого, а места перекрытия упрятывают в твердые защитные кожухи из труб. Концы кожухов должны как минимум на 100 см выходить в оба направления от места перекрытия.
  • Если кабель пересекает водяную, газовую или канализационную трубу, он должен располагаться как минимум на полметра глубже при прокладке без футляра. Если кабель помещен в трубе, глубину допустимо снизить наполовину.

Не удивительно, что для следования этим ограничениям придется повернуть подземную линию не один раз. Чтобы провести кабель максимально экономным способом и не нарушит требования технологии, при проектировании линии требуется тщательно изучить планы участка и составить подробный чертеж с указанием всех особенностей монтажа кабельной трассы.

Как соединить два куска

Прежде всего, стоит сказать, что соединение кабеля – это всегда место с пониженной надежностью. Поэтому идеальным вариантом станет подземная прокладка линии из целого куска. Но если реализовать ее нет возможности, можно применить один из двух способов соединения.

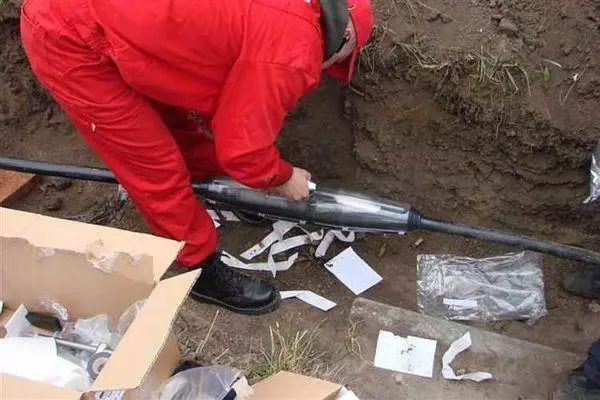

Монтаж соединения двух кусков кабеля

  • Соединение с помощью муфты. Его главное преимущество – возможность размещения такого соединения в траншее. Недостаток – сложность в изготовлении. Чтобы муфта была герметичной и надежной, требуются специальные материалы и инструменты, а монтажник должен обладать нужными знаниями. Как правило, у непрофессиональных монтажников ничего из перечисленного нет.
  • Соединение в надземной монтажной коробке. Для этого оба соединяемых конца выводят из-под земли. Монтажная коробка закрыта герметично, что препятствует попаданию внутрь соединения влаги. Да и привести такое соединение в порядок при необходимости гораздо легче: не требуется раскапывать траншею.

Хотя монтажная коробка, расположенная на участке, может мешать, все же непрофессиональному монтажнику лучше предпочесть второй способ.

Дело в том, что недостаточно герметичное соединение непременно приведет к попаданию влаги внутрь. А значит, через два-три года коррозия разрушит место соединения, и придется проводить ремонтные работы.

Как завести линию в дом

Заведение линии в дом – сажный момент. Технология монтажа строго запрещает проводить кабель под лентой фундамента. Реализовать ввод предлагается тремя способами:

Схема глубина закладки кабеля в земле по ПУЭ

  • Еще на стадии заливки заложить в основание футляр для кабеля. Отрезок трубы обязан на несколько см. торчать внутрь дома. Диаметр трубы можно получить, умножив диаметр кабеля на 4.
  • Если при заливке про трубу забыли, попробуйте  просверлить в ленте основания отверстие, заложив в него такую же трубу, как и при первом варианте.
    Чтобы в трубу не пробрались грызуны, ее герметизируют. Старая технология предполагает забивание трубы ветошью, выкупанной  в цементном молоке. Но сегодня можно просто задуть в трубу монтажную пену.

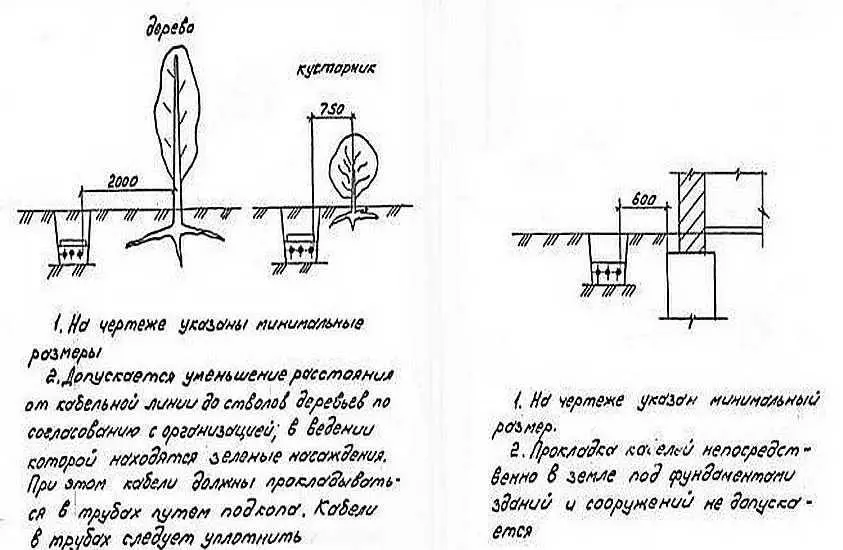

  • Чертеж прокладки кабеля под замлей

  • Если основание дома – сплошная плита или нет возможности просверлить фундамент, можно сделать дыру в стене на уровне, на котором расположен вводной шкаф. Кабель поднимают, поместив в трубу (г-образно изогнутую). Требования к вводной трубе совпадают с предыдущими вариантами.

Какой бы способ проведения кабеля в здание не был применен, нужно не забыть выполнить заземление брони кабеля. Чтобы сделать такую защиту, к лентам брони присоединяют провод (пайкой или сваркой), второй конец которого выводят на «ноль» в шкафу. Теперь при пробитии фазы автомат отключит линию. Если заземление не выполнить, броня окажется под током, и прикосновения к ней будут чреваты травмами вплоть до летального исхода.

Как протащить в трубу

Прочные и жесткие кабели попытайтесь просунуть в трубу. Такая операция занимает долгое время, но вполне возможна. Но если кабель мягкий, протаскивание его в трубу будет невозможным. Кабель станет скручиваться и утыкаться в стенки.

Чтобы справиться с мягким кабелем, нужно предварительно просунуть сквозь трубу тонкий трос. К нему крепят кабель, и за трос протягивают его внутрь трубы. Некоторые виды гофрированной трубы уже при продаже снабжены проволочным зондом для протаскивания кабеля.

Если требуется надеть футляр на уже проложенный кабель (при оформлении точки перекрещивания), трубу разрезают по длине. Затем, после надевания защиты на кабель, половинки скрепляют изолентой или  стяжками из пластика.

Необходимые материалы и инструмент

Для проведения трассы кабеля в земле понадобятся:

  • Отрезки полиэтиленовой трубы.
  • Лопата.
  • Тонкий трос или жесткая проволока для протаскивания кабеля.
  • Песок для насыпания подушки под кабель.
  • Предупредительная лента.

Подготовив все требуемое и составив проект, можно приняться за работу.

Как проложить кабель в земле своими руками. Пошаговая инструкция

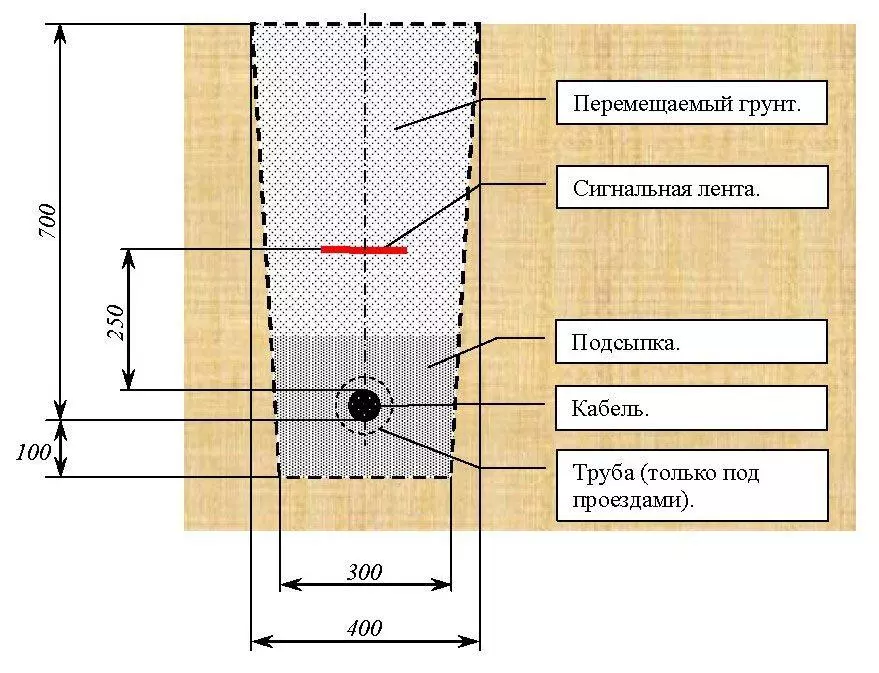

Чертеж технологии прокладки кабеля под замлей

Технология не слишком сложна:

  1. По составленному чертежу вырыть канаву глубиной в 80 – 100 см и 0,2-0,3 м в ширину.
  2. Очистить канаву от камней, осколков стекла, бетона и любых режущих фрагментов, которые способны нарушить изоляцию.
  3. Насыпать подушку из пека толщиной около 0,1 м по всей длине канавы.
  4. Уложить кабель, располагая его свободно, без натяжения.
  5. Засыпать кабель песком на 0,1 м.
  6. Застелить песчаный слой лентой «Осторожно! Кабель!»Укладка ленты Осторожно! Кабель
  7. Засыпать траншею грунтом.

После прокладки линии останется проверить линию мегаомметром на целостность, и можно вводить ее в дом и совершать пробное подключение.

Штробление стен под проводку своими руками читайте в статье: тут

Советы профессионалов

Профессиональные монтажники кабелей рекомендую использовать в работе следующие хитрости:

  • Если в хозяйстве нет мегаомметра, можно прозвонить жилы обычным тестером. Стоит проверить отсутствие пробоев между проводниками, каждым проводником и землей, экраном, броней. Отсутствие показаний при прозванивании позволит убедиться, что изоляция цела.
  • Если в траншею закладываются несколько кабелей, каждый должен быть в отдельной трубе или защитной оболочке.

Также мы советуем посмотреть видео, чтобы увидеть все тонкости работы своими глазами:

Проложить кабель под землей собственноручно совсем не сложно. Но к каждому этапу работы нужно подойти максимально ответственно. Помните, что с электричеством нельзя шутить! Правильно проложенный кабель прослужит долгие годы.
