Теплый пол водяной своими руками

Теплый пол водяной способствует поддержанию комфортной температуры в помещении. Правильный выбор материалов и монтаж оборудования станут гарантией от протечек, максимальной теплоотдачи и приятного микроклимата в комнате. Для начала нужно обзавестись всем необходимым для работы, после чего можно приступать к монтажу теплого пола.

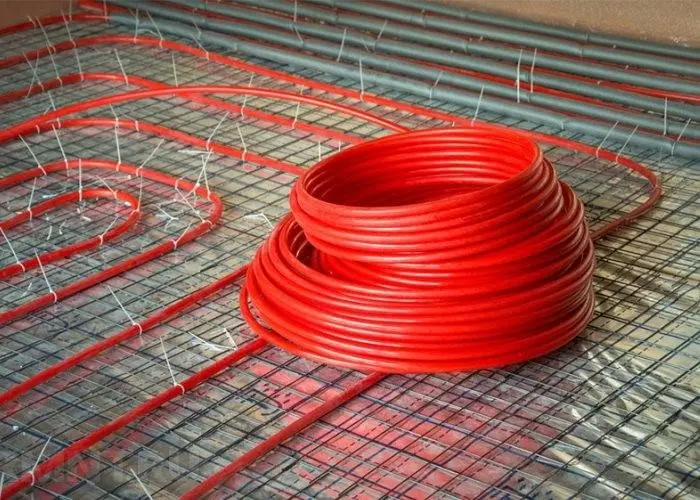

труба для теплого пола

Необходимые материалы

В первую очередь из материалов нужно закупить трубы. Оптимальным диаметром для сооружения водяной системы является труба 20 мм, выполненная из полипропилена. Для расчета необходимой длины трубы сначала прорисовывается схема ее расположения. В среднем на 1 м2 закупается около 5 погонных метров.

Помимо труб потребуется:

  • Котел.
  • Коллектор.
  • Манометр.
  • Расширительный бак.
  • Насос.

С помощью таких материалов можно собрать самый простой контур, по которому будет протекать вода желаемой температуры.

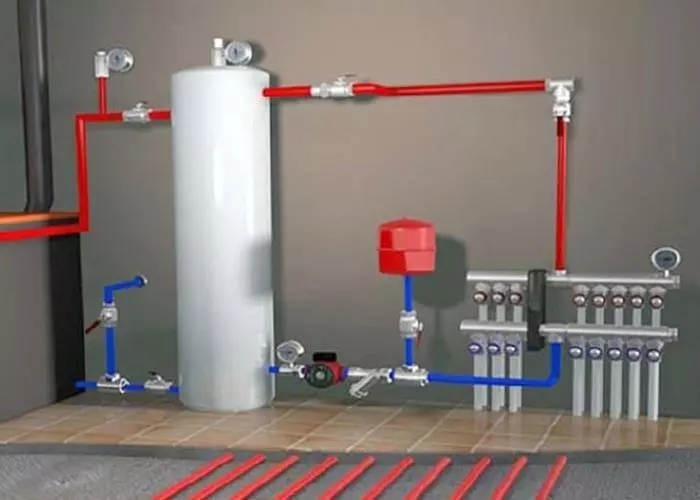

контур теплого пола

Трубы теплого пола подключаются к коллектору. Последний можно приобрести в виде готового шкафа. Только для начала просчитывается необходимое количество контуров в пределах 1-го или нескольких помещений. Ведь в этом коллекторе должно быть необходимое количество входов и выходов для подключения труб. Такой коллектор позволяет регулировать температуру воды в трубах.

Для подключения контура труб к коллектору понадобятся запорные вентили, а также компрессорные фитинги. Последние отвечают за надежное соединение труб с вентилями.

Насос, как правило, идет в комплекте с водонагревательным котлом. Но он не всегда может подойти по мощности. Поэтому необходимо сделать предварительный расчет мощности контура и его температуры.

Манометр необходим для измерения перепадов давления в системе. Если давление при нагревании воды расширится и жидкость увеличивается в объеме, то ее излишки поступают в расширительный бак.

Для того чтобы была возможность слить воду из системы и избавиться от ненужного воздуха, на выход коллектора нужно будет установить разветвитель с воздухоотводчиком и краном.

Но перед монтажом контура поверхность пола тщательно готовится. Для этого потребуются такие материалы:

  • Шпатлевка.
  • Гидроизоляционная пленка.
  • Теплоизоляция (подойдет пенополистирол).
  • Пленка полиэтиленовая фольгированная.
  • Арматурная сетка.
  • Смесь для стяжки пола.
  • Демпферная лента.
  • Гофрированная труба.
  • Профильный рельс.

Не стоит также забывать о выравнивании поверхности пола перед монтажом. Как это сделать читайте в статье Выравнивание бетонного пола своими руками.

Инструменты

Для удобного проведения работ необходимо иметь:

  • Гаечные ключи.
  • Разводные ключи.
  • Отвертки.
  • Строительный уровень.
  • Ножницы для полипропиленовых труб.
  • Гвоздодер.
  • Зубило.
  • Сварочный аппарат для труб.
  • Шуруповерт.
  • Перфоратор.
  • Компрессор.

Без последнего инструмента, компрессора, не обойтись. Он потребуется для опрессовки собранной системы перед использованием. Этот инструмент довольно дорогой, но его можно взять напрокат.

Преимущества и недостатки

Многие сомневаются в установке теплого пола, ведь эта система имеет как преимущества, так и недостатки. Поэтому следует детально разобраться стоит ли устанавливать такую систему.

Основные плюсы заключаются в способностях теплого пола:

  • Равномерно прогревать всю поверхность пола, за счет чего тепло находиться в любой части комнаты.
  • Придавать помещению более эстетичный вид, ведь можно не устанавливать радиаторы отопления.
  • Устанавливать любую температуру.
  • Экономить на отоплении помещения.
  • На долгие года сохранять свои эксплуатационные свойства, ведь при правильной установке эта система является долговечной.
  • Защитить помещение от сырости, ведь в доме поддерживается нормальная температура.

Основными недостатками такой системы являются:

  • Протечки.
  • Сложность сооружения.
  • Обязательная установка насоса.

Но при соблюдении всех правил установки неправильной работы системы с протечками можно избежать. Поэтому нужно детально изучить инструкцию по монтажу.

Устройство теплого пола

Перед монтажом необходимо разобраться в устройстве теплого пола. Оно состоит из узла смешивания теплоносителя и трубопровода, вмонтированного в пол. Узел смешивания состоит из коллектора, насоса и котла, которые подают теплую воду в трубы и поддерживают ее необходимую температуру.

Для бесперебойной подачи воды для нагрева обратно в котел отвечает циркуляционный насос. За счет этого прибора обеспечивается постоянное движение жидкости по системе.

А трубопровод, начало и конец которого подводятся к коллектору, предназначен для транспортировки теплоносителя от начала системы к ее концу.

узел смешивания теплого пола

Монтаж водяного пола. Пошаговая инструкция

Для правильного монтажа теплого пола нужно придерживаться технологии:

  • Подготовить пол.
  • На него уложить 1 или несколько контуров труб.
  • Установить коллекторный шкаф.
  • В него завести начало и конец контура отопления.
  • Коллектор подключить к насосу, котлу, манометру, расширительному баку.
  • Выполнить проверку системы.
  • Сделать чистовую стяжку пола.

Работа начинается с очистки пола от мусора. На нижнюю часть стены по всему периметру помещения крепится демпферная лента.

Демпферная лента необходима для создания деформационного шва. Ведь стяжка будет подвержена постоянному расширению и сжатию, которые будет компенсировать лента. Также деформационный шов создается между контурами труб с помощью профильного рельса.

Если поверхность имеет значительные неровности, то выполняется черновая стяжка и выжидается время для ее просушки. Затем пол покрывается слоем гидроизоляции.

На гидроизоляцию укладывается утеплитель (например, пенополистирол), который накрывается полиэтиленовой фольгированной пленкой и арматурной сеткой.

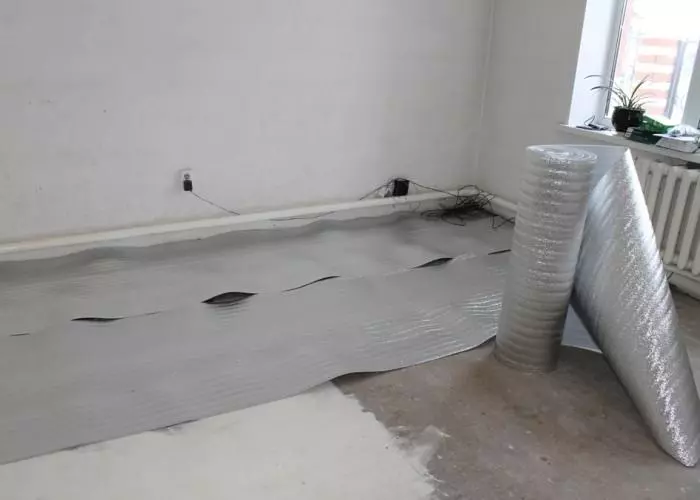

гидроизоляция теплого пола

В качестве утеплителя может также быть пенобетон или минеральная вата. Все зависит от климата и от необходимой степени утепления. Отдельные случаи предусматривают керамзитовую стяжку пола, которая является отличным утеплителем под систему водяного пола. На этом подготовка закончена и можно приступать к установке труб. Полную информацию о керамзите, его свойствах и форме фасовке можно узнать тут.

После этого начинается укладка труб. Но для этого необходимо выбрать способ их установки:

  • Спиральный.
  • Змеевидный.

Спиральный способ предпочтительнее, ведь укладка подающей и обратной трубы выполняется параллельно друг другу. За счет этого высокая температура начала контура будет компенсировать низкую в конце.

А если выбрать змеевидный способ, то прогрев пола будет осуществляться неравномерно. Труба подающая в начале контура будет хорошо прогревать участок, а отводящая будет прогревать пол меньше.

Крепить трубы необходимо к арматурной сетке. Для этого используется обычная проволока или специальные зажимы. Нужно следить за тем, чтобы между сеткой и трубой оставалось небольшое расстояние, которое поможет избежать деформации труб.

Трубы следует укладывать на расстоянии 300 мм от стен по всему периметру комнаты. Возле окон можно предусмотреть 150 мм. Нельзя прокладывать трубы в местах расположения мебели.

Помимо расстояния между трубами учитывается их длина. Оптимальной длиной является 60 м, но в отдельных случаях допускается использовать 80 или 90 м. Если применять большую длину, то в конце трубопровода будет очень низкая температура и нагревание пола будет минимальным.

После этого выполняется установка коллекторного шкафа. Для этого выбивается место в стене, куда устанавливается этот прибор. К коллектору присоединяются труба отвода и подвода каждого контура.

После этого делается подключение к насосу, котлу. В начало системы устанавливается расширительный бачок и манометр на уровне верхней отметки котла. Наглядная видео-инструкция станет хорошим помощником для создания водяного контура отопления. Представлено поэтапное возведение контура.

После подключения необходимо сделать проверку системы на герметичность (выполнить опрессовку). Выполняется она с помощью компрессора, который подключается к системе шлангом. При этом должны быть закрыты все краны. Проводится опрессовка системы только в части прохождения труб теплого пола. Воздух нужно качать с давлением, которое в 2 раза должно быть выше обычного рабочего. Например, если обычное давление для системы будет 2 атм., то качать нужно минимум 4 атм.

После того, как воздух накачался в систему теплых труб, нужно закрутить вентиль и оставить систему на сутки. После этого делается проверка на падение давления. Если оно упало не сильно, то система не имеет протечек, а если разность показателей значительна, то протечка есть. Незначительное падение давление объясняется тем, что система немного остыла, поэтому такой показатель допустим и должен быть.

Чтобы выявить место протечки трубы намазываются мыльным раствором, за счет чего в поврежденном участке будут видны пузырьки воздуха. Эту неисправность нужно устранить.
Когда проведена проверка системы, выполняется чистовая стяжка пола и финишная отделка.
Как правильно сделать стяжку читайте в статье Стяжка для теплого пола.

Советы профессионалов

Для выполнения качественного водяного пола необходимо придерживаться советов профессионалов:

  • Правильно выполнить расчет необходимых материалов.
  • Не соединять 2 трубы в пределах 1-го контура, иначе могут возникнуть протечки.
  • Обязательно проверить систему на герметичность.
  • По возможности не использовать проверку системы методом закачивания воды, иначе есть риск замерзания жидкости в начале зимнего периода.

Выполнение теплого водяного пола занимает много времени на укладку труб и проверку системы. Но если все работы выполнить правильно, то такой метод обогрева будет бесперебойно служить многие года. Следует только внимательно изучить технологию установки.
