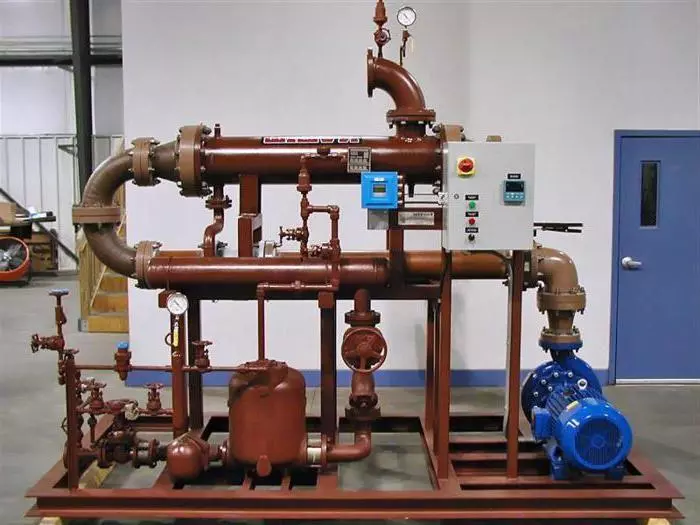

Паровое отопление своими руками

Паровое отопление часто путают с водяным. У них и правда много общего, но не обошлось без серьёзных отличий. Обе системы можно сделать самостоятельно, сэкономив на услугах мастеров и материалах.

Даже в самом просторном, красивом жилье невозможно жить, если не будет тепла. Финансовые возможности, предпочтения –то, на что опираются владельцы при решении подобных проблем. Отопительные системы иногда предполагают и самостоятельный сбор, собственными силами.

Принцип работы системы

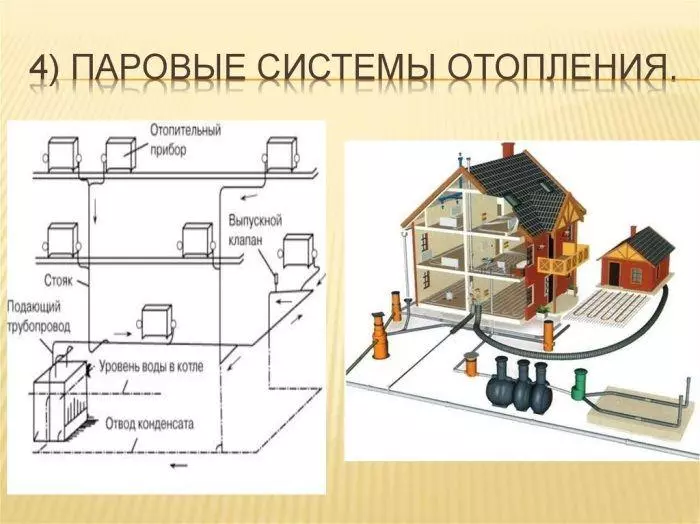

Схема принципа работы парового отопления

Разницу между отоплением на воде и на пару понимают не все. Внешне такие системы действительно похожи друг на друга. Котёл, трубы и радиаторы – обязательные элементы в каждом из случаев. Разница – в источнике тепла. У одной системы это пар, у другой – вода.

Первая система предполагает не нагрев воды, а испарение. Получается пар, передаваемый от труб в сторону радиаторов.

Осадок в виде конденсата появляется при остывании пара внутри радиаторов. Во время процесса до 2000 Дж тепла выделяется только от одного килограмма пара. А вода даст только 120 Дж, даже если она сразу потеряет до 50 градусов. Именно поэтому паровые системы отопления признаются одними из самых эффективных. Конденсат стекает к нижней части. После этого он движется в сторону котла.

Теплоноситель, принявший форму конденсата, может возвращаться разными способами. Что позволяет выделить две группы систем отопления:

Замкнутые

С контуром, у которого отсутствует разрыв. Конденсат движется за счёт труб. Они прокладываются под определённым углом, чтобы содержимое потом быстро попадало в котёл.

Разомкнутая

Главная отличительная черта – накопительный резервуар, как раз принимающий на себя весь конденсат. Из бака жидкость потом снова накачивается в котёл, при помощи специального насоса.

Если говорить о сборке и разборке, то у паровых систем встречаются такие же разновидности, что и у водяных.

Абсолютное водяное давление так же позволяет разделить конструкции на несколько типов:

  • Когда показатель избыточен, до 0,07 мПа.
  • Давление избыточного типа, имеющее интервал 0,005-0,07 мПа.
  • С давлением до 0,1 Мпа, вакуумная группа.

Группа открытых устройств представлена контурами с низ-ким давлением. Комплекты включают ряд участков, выходящих на атмосферу. Если такие детали отсутствуют, то речь идёт о закрытых разновидностях.

Основные элементы системы

Схема основных элементов парового отопления

Каждый компонент рекомендуется изучить подробнее, чтобы получить полное представление об устройстве.

Котлы

Отопительный прибор нужен затем, чтобы вода становилась паром, отдавала больше тепла. Основные элементы у приспособления такие:

  1. Трубопроводы.
  2. Барабан.
  3. Коллекторы.

Так же имеется ёмкость с водой, которая называется водяным пространством. Именно над ней происходит образование парового пространства. Для разделения двух частей используются так называемые зеркала испарения.

Устройство работает по принципу организации теплообмена между водой и паром, дымовыми газами. Приборы для отопления бывают водотрубными, либо паротрубными. Последний случай предполагает движение разогретых газов внутри ёмкостей с водой.

Жидкость принимает тепло, что позволяет дойти до состояния кипения. У водотрубных разновидностей принцип работы несколько иной. Внутри труб движется вода. Сами трубы заполняют камеру с дымовыми газами. Жидкость разогревается до определённых температур, начинает закипать. Движение жидкостей внутри котлов – естественного порядка, либо принудительно. Первый вариант основан на перепаде плотностей, второй требует применения насоса.

Принцип, по которому вода становится паром, сохраняется примерно одинаковым.

  • Жидкость проходит предварительную подготовку, а потом оказывается внутри резервуара, в верхней части котла.
  • Коллектор принимает воду от труб.
  • Потом вода передаётся в сторону барабана наверху. Процесс перехода по зоне с нагревом обязателен.
  • Появление пара – результат того, что внутри труб повышается температура. Он продолжает подниматься вверх.
  • Участие сепаратора в процессе не обязательно. Здесь проводится отделение от воды. После этого состав оказывается в паропроводе.

Топливо

Для паровых котлов применяется топливо различных видов. Это определяет то, какие изменения вносятся в ту или иную конструкцию. Особенно актуальны модификации для камер сгорания. Твёрдые котлы предполагают обустройство колосниковой решётки, где и размещаются сами разновидности топлива. Специальные горелки совмещаются с топливом в жидкой, газообразной форме. Выпускаются практичные варианты комбинированного типа.

Котёл выбирается по мощности на основе того, какими характеристиками обладает помещение.

Усреднённые значения описываются следующим образом:

  1. 35-60 кВт на 300-600 квадратных метров.
  2. 30 кВт, если площадь 200-300 квадратов.
  3. 25 кВт – для 200 квадратных метров.

Если точность данных играет первостепенное значение, можно использовать распространённые варианты расчётов. К примеру, 1 кВт мощности в помещении обогревает каждые 10 квадратных метров. Но формула сочетается лишь с домами, у которых потолки имеют высоту до 2,7 метров. Чем больше помещение – тем больше показатель мощности.

На сертификацию при подборе котлов следует обращать особое внимание. Тестирование оборудования должно проводиться в любом случае.

Трубы и радиаторы

Схема системы трубопровода парового отопления

100-130 градусов – стандартная температура теплоносителя, который двигается по системе. В жидкостных устройствах этот же показатель равен всего 70-90 градусам. Потому не рекомендуется выбирать одинаковый тип оборудования для обеих систем. Особенно это правило актуально для труб из металлопластика, полипропилена. У этих материалов предельная температура – 90-100 градусов. Такие изделия запрещено использовать в паровом отоплении.

Виды труб

Выбрать можно следующие разновидности труб.

Стальные

Вариант с самой низкой стоимостью. Температура до 130 градусов не наносит вреда. Изделие отличается повышенной прочностью. Но трубы достаточно быстро разрушаются под воздействием конденсата, образующегося внутри. Ведь сталь подвергается коррозии, а воздействие пара усугубляет данное свойство.

Применение стальных труб предполагает создание соединений с помощью технологии сварки.

Оцинкованная сталь

Вариант с большей устойчивостью к коррозии. Материал неплохо справляется с воздействием высоких температур. При соединении допустимо выбирать резьбовой вариант. Благодаря этому процесс монтажа упрощается. Из недостатков отмечают высокий уровень цен.

Медные трубы

Решение считается идеальным. Материал пластичен и прочен, способен противостоять коррозии, выдерживает любые высокие температуры. При соединении применяют пайку. Долговечность и прочность – дополнительные преимущества, но за них придётся доплатить.

Как вариант, допускается применять трубы из обычной или оцинкованной стали, с дополнительным антикоррозийным покрытием.

Что касается выбора радиаторов, то подобная ситуация выдвигает на первый план показатель прочности. Конструкции должны сопротивляться процессам коррозии и высоким температурам. Оптимальным решением считаются батареи из чугуна, с достаточно серьёзным весом. От стального оборудования панельного типа рекомендуется отказываться. Оребрённые стальные трубы допускаются в некоторых случаях, если есть уверенность в их эффективности.

Контрольно-измерительное оборудование

Без приборов по контролю не обойтись, ведь отопительные системы связаны с повышенной опасностью во время эксплуатации. Они нужны для отслеживания показателей давления, чтобы было легче регулировать его при необходимости. С этой функцией справляются современные редукторы. Их оснащают клапаном, позволяющим удалять излишки пара из системы. Если конструкция достаточно мощная – то клапанов может потребоваться сразу несколько.

Технология монтажа

Первый этап при выполнении работ – монтаж котлов отопления. Помещение требуется подготовить заранее, обязательное требование – наличие бетонной стяжки. Иногда для оборудования создают отдельный фундамент. Монтаж на основании не обходится без соблюдения строго горизонтального положения. Правильность выполнения работы легко проверить, применяя строительный уровень. Если есть погрешности – их требуется сразу устранить.

Далее идёт соединение с системой, отвечающей за отвод отработанных газов. Главное – наличие герметичных, прочных соединений. Далее подвешиваются радиаторы. В стену надо вбить специальные крюки, по разметкам, созданным заранее. На те же крюки потом крепятся батареи.

Прочность закрепления источников тепла надо проверить отдельно.

На следующем этапе обустраивают расширительный бак. Для закрепления используется высшая точка, расположенная рядом с котлом. На финальных этапах монтируются приборы, осуществляющие контроль. Они должны находиться на выходе из устройства. Манометр с клапаном сброса – обязательные элементы.

Соединяют оборудование трубы. Используются разные варианты соединения, в зависимости от выбранных материалов.

Отдельного внимания заслуживает приобретение фильтров, запорной арматуры, задерживающей крупные частицы грязи. Оборудование, использующее газ, не будет работать без подключения к топливным магистралям. После завершения монтажа проводится пробный пуск. Для этого надо залить воду внутрь, запустить оборудование. Правильность работы, целостность системы – главные показатели, которые требуют отслеживания. Когда обнаруживаются недочёты, оборудование останавливается до полного устранения неисправностей. Лучше для такой работы вызывать специалистов, лишь некоторые операции можно осуществить собственными силами.
