Требования к строительству в современных условиях постоянно растут. Одно из наиболее актуальных – увеличение темпов производства работ. Поэтому неудивительно, что постоянно появляются новые технологии или совершенствуются старые. Такой прогрессивной технологией является возведение быстросборных каркасных домов, а также зданий общественного или промышленного назначения. Важнейшим конструктивным элементом при этом становятся сэндвич-панели.
Описание и область применения сэндвич-панелей
[important]Под сэндвич-панелью понимается материал или конструкция, подразумевающая структуру из трех слоев:[/important]
- с обеих сторон — лист жесткого плоского материала (в качестве него обычно применяются различные металлы, пластик, ДВП или магнезитовая плита);
- теплоизоляционный материал, располагающийся между листами.
Прочность и единую структуру получаемому материалу придает горячее или холодное прессование, фактически склеивающее компоненты сэндвич-панели.
Одной из популярных разновидностей рассматриваемого материала является СИП-панель (структурно-ориентированная панель). Ее конструкция состоит из твердого утеплителя (пенополиуретан или пенополистирол), располагающегося между двумя ориентированно-стружечными плитами (OSB, в отечественном варианте — ОСП).
Сэндвич-панели используются, главным образом, в следующих областях:
- в жилищном строительстве – для возведения каркасных домов быстросборного типа — в качестве ограждающей стеновой конструкции и кровельного покрытия;

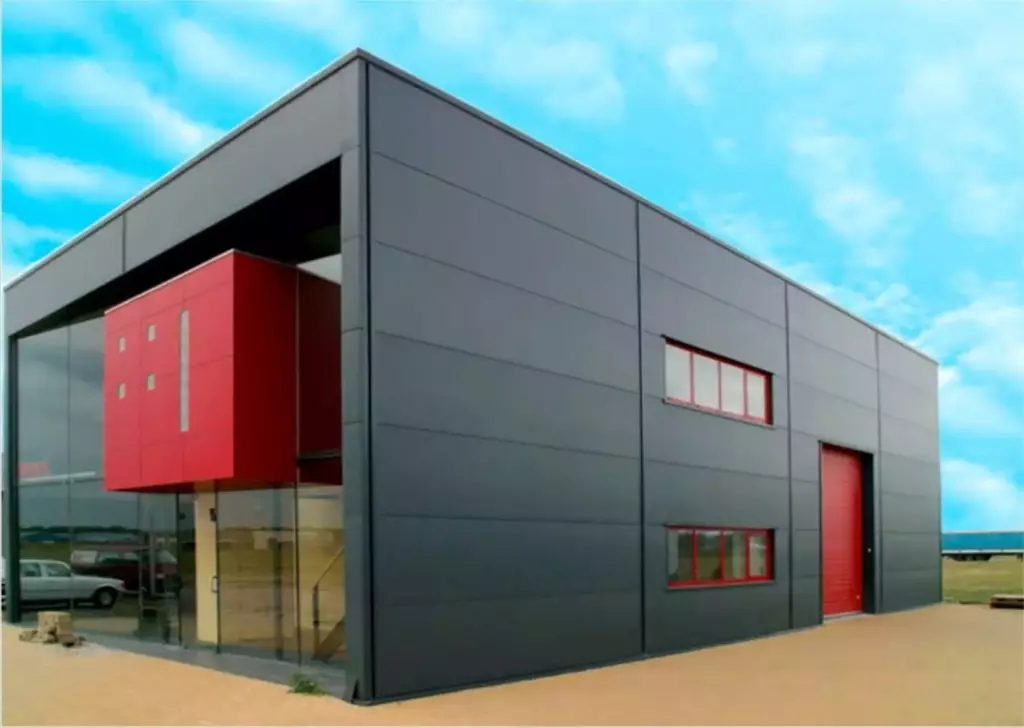

- в промышленном и гражданском строительстве – для возведения сооружений с использованием каркаса из металла (различные ангары, склады и цеха, разнообразные спортивные сооружения и т.д.) – в качестве стеновых ограждающих конструкций и покрытия кровли.
Кроме того, существуют панели, используемые при малоэтажном строительстве, в частности, упомянутая выше СИП-панель, и панели, основное назначение которых – внутренняя отделка (их покрытие, как правило, выполняется из ПВХ).
Сочетание простоты и скорости монтажа с высокими эксплуатационными характеристиками позволило сэндвич-панелям получить широкое распространение.
Виды панелей
Существует несколько классификационных признаков, по которым можно разделить выпускаемые сэндвич-панели на виды.
По назначению и выполняемым функциям панели бывают:
- стеновые. Основное предназначение – ограждающая стеновая конструкция при строительстве самых различных зданий и малоэтажного частного домостроения. Может также использоваться при ремонт и утеплении существующих сооружений;
- кровельные. Как следует из названия, применяются для выполнения кровельного покрытия или в конструкциях крыш любых типов и видов возводимых зданий.
По виду применяемого в качестве утеплителя материала сэндвич–панели классифицируются следующим образом:
- с использованием минеральной ваты. Один из наиболее популярных теплоизоляционных материалов, выпускаемых во множестве вариантов. Обладает отличными характеристиками, по многим параметрам превосходя большинство утеплителей. Главным недостатком является низкий показатель влагостойкости;
- с использованием пенополиуретана и пенополистирола. Два утеплителя объединены в одну группу, так как обладают схожими свойствами. При крайне низком показателе теплопроводности, по которому они лидируют среди теплоизоляционных материалов, и пенополистирол, и пенополиуретан – горючие. Это серьезно сокращает область их возможного использования, как и сэндвич-панелей, где материалы применяются в качестве теплоизоляции;
- комбинированные. Современный уровень технологий позволяет осуществлять производство сэндвич-панелей с комбинированным теплоизоляционным слоем, состоящим из минваты на основе базальтового волокна и пеноплистирола. Подобное сочетание позволяет совместить достоинства материалов (огнестойкость ваты и высокая прочность при низкой теплопроводности пенополистирола), получив на выходе наилучшие показатели.
В качестве облицовочного материала могут использоваться:
- сталь. Наиболее часто – оцинкованная, покрытая полимером;
- гипсокартон или различные плиты на основе дерева и продуктов деревообработки (ДВП, ЦСП, фанера). Основное предназначение данного вида панелей – возведение перегородок. Отличаются скоростью монтажа и удобством проведения внутри конструкции кабель-каналов;
- ПВХ. Область применения ПВХ- панелей достаточно широка –конструкции оконных и дверных премов, перегородки в офисах и гражданских зданиях, отделка откосов (как дверных, так и оконных);
- бумага. В большинстве случаев бумага покрывается полиэтиленовой пленкой или фольгоизированным материалом, при применении в кровлях – пропитывается битумом. Данные сэндвич-панели могут применяться в качестве утепления при возведении практически всех видов конструкций здания – от фундамента и полов до стен и кровли.
Огромное разнообразие выпускаемых панелей предоставляет возможность еще нескольких классификационных признаков, но основные перечислены выше.
Способы монтажа
Одно из главных достоинств использования сэндвич-панелей – простота и скорость монтажа. Эта работа не представляет особой сложности при правильной организации и соблюдении рекомендаций.

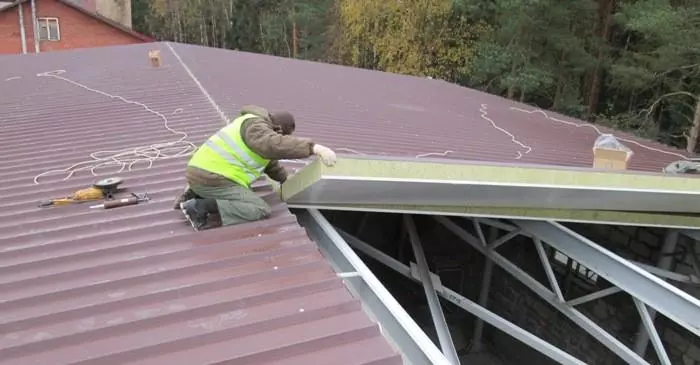

При монтаже кровельных панелей наиболее сложным является не сама работа, а подъем материала на высоту. Для этого крайне желательно использовать специальные захваты, которые без повреждения замков и покрытия панели доставят материал к месту укладки. При отсутствии захватов, панели должны подниматься на поддоне.
[important]Монтаж должен производиться, начиная от конька крыши, стыки и замки по окончанию работ обрабатываются герметиком.[/important]
Для стеновых панелей существует два способа монтажа:
- вертикальный. Применяется для невысоких (до 6 м) зданий. Крепление осуществляется в нижней части у цоколя, в верхней – у крыши. Особое внимание уделяется при этом стыковке панелей;
- горизонтальный. Считается более надежным, благодаря тому, что вес панели увеличивает сцепление замков. Может использоваться для любых зданий. Крепление панелей осуществляется к каркасу, как правило, металлическому. Начинается монтаж с нижней панели.
Саморезы и доборные элементы
При использовании в строительстве сэндвич-панелей, большое значение приобретают доборные элементы и саморезы, как основной способ крепления.
[warning]Назначение доборных (фасонных) элементов – это надежная герметизация стыков и соединений панелей, так как эти места являются наиболее уязвимыми для атмосферных, температурных и других воздействий.[/warning]
Доборные элементы применяются в следующих частях конструкций:
- стыки между стеновыми или кровельными панелями;
- места монтажа дверей и окон;
- участки соединения стен с цокольной и кровельной частями сооружения.
Кроме чисто технологической функции доборные элементы играют роль и увеличения привлекательности и эстетичности внешнего вида сооружения.
Использование качественных доборных элементов является необходимым условием получения надежной и качественной конструкции.
Не менее важной частью, обеспечивающей прочность и долговечность эксплуатации здания, построенного с использованием сэндвич-панелей, по праву считается главный элемент их крепления – саморезы.

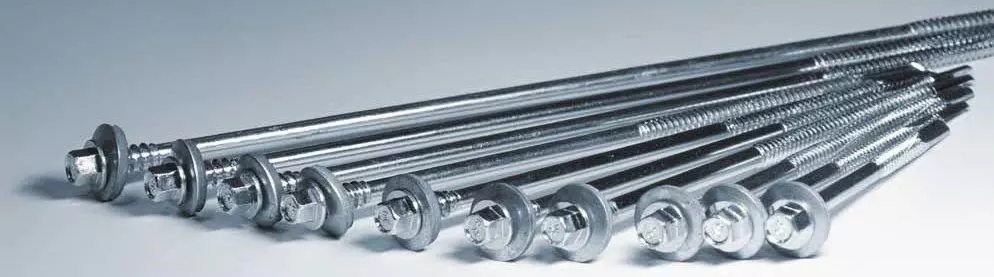

Для монтажа используется оригинальная разновидность с двойной резьбой (в нижней части – левосторонней, а в верхней – правосторонней), резьбовым наконечником, а также шестигранной головкой и плоской шайбой со специальной прокладкой. Такая конструкция позволяет добиться максимального уплотнения собираемых панелей и герметизировать место крепления.
[warning]Сэндвич-панели в большинстве случаев крепятся к основанию из металла, но при использовании качественных саморезов, в предварительном сверлении нет необходимости.[/warning]
Сэндвич-панели не являются дешевым материалом. Но для того, чтобы они могли полностью продемонстрировать свои достоинства необходимо также использовать качественные доборные и крепежные элементы.
Сэндвич-панель своими руками
Достаточная простота конструкции сэндвич-панели позволяет самостоятельно, как изготовить панель, так и смонтировать ее.
Первая стадия процесса изготовления заключается в выборе исходных материалов. Чаще всего применяется ОСП, хотя возможны и другие варианты. Утеплителем выступает, главным образом, базальтовая минеральная вата или пенополистирол, которые доступны и относительно недороги. Для склеивания конструкции применяется специальный клей, подходящий для климата, где планируется использование панелей. Хорошо зарекомендовали себя Макропласт UR 7228 и 7229, Клеребит 502, 8 и лругие аналогичные по свойствам и характеристикам составы.
Сам процесс изготовления материала состроит из следующих этапов:
- плита ОСП покрывается клеем;
- сверху кладется утеплитель;
- затем наносится еще один слой клея;
- укладывается второй слой ОСП.
При этом время нанесения клеящего состава не должна превышать 10 минут, при полимеризации, сопровождающейся бурным вспениванием, производится сжатие элементов (усилие – 18 т). Затем панели выдерживаются под прессом 2-3 часа. Полная готовность наступает через 15-30 часов, когда материал можно кроить под необходимые размеры.
Один из возможных вариантов изготовления панелей приведен на видео:
а вариант монтажа на следующем:
Сэндвич-панели по праву считаются современным материалом, позволяющим совместить сжатые сроки строительства с высокими характеристиками возведенного здания или сооружения. Кроме того, их использование также крайне выгодно и с экономической, и с эстетической точки зрения, так как себестоимость работ относительно невысока, а здание имеет привлекательный внешний вид.
