Секционные ворота своими руками

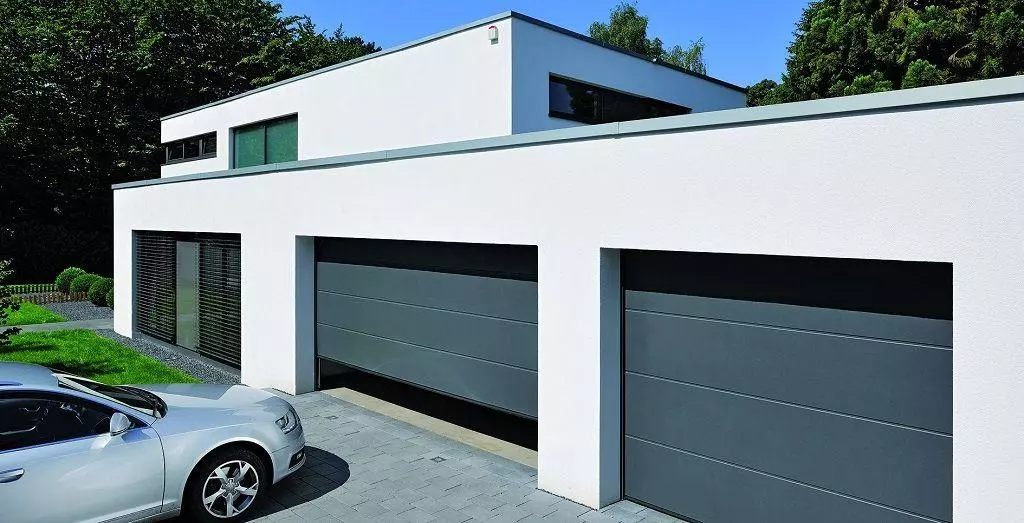

Секционные гаражные ворота

Секционные ворота позволят сэкономить, если выполнить работы по монтажу и установке собственными силами. Достаточно запастись инструментами, изучить простые инструкции.

Самостоятельное изготовление и монтаж

Надёжность, простота и удобство использования – главные преимущества современных разновидностей гаражей для ворот. Эти изделия не только отличаются привлекательным внешним видом, они способны надолго сохранить тепло внутри помещения. Самостоятельное изготовление – трудный процесс, но любой сможет сэкономить на процессе монтажа. Главное – изучить инструкцию, провести соответствующие замеры.

Конструкция и основные разновидности

Монтаж секционных ворот

Гаражные ворота современного типа можно устанавливать в любых помещениях.

Если гараж строился достаточно давно – велика вероятность того, что он не будет соответствовать современным стандартам. Потому понадобится использовать определённые модификации для ворот.

С вертикальным подъёмом

Для гаражей, у которых большая высота подъёма. Приспособления реализуются в специализированных строительных магазинах. При установке такие ворота занимают минимум свободного пространства.

Высокого подъёма

Отличаются более высокой стоимостью. Применяются там, где вертикальное поднятие полотен невозможно. Стоимость увеличивается по причине использования кронштейнов навесного типа с большим количеством направляющих, материалами для расхода.

Стандартный подъём

Актуален при минимальной высоте притолоки в 18 сантиметров. Для изготовления конструкции применяют нержавеющую сталь. Вариант, ставший популярным, поскольку доставляет меньше всего хлопот при установке.

Низкий подъём

Актуальное решение, если высота проёма ограничена. Контрольные элементы закрепляются на потолке, то же касается торсионных пружин. Фиксация на тыльной стороне направляющих актуальна при сохранении небольших габаритов. В самом агрегате присутствуют детали вроде пружин балансировки, шкивов намотки, вала торсиона.

Подготовка инструментов

Комплект инструментов готовится перед началом работы:

  • Один из самых важных – лазерный уровень. Особенно актуален при наличии ворот длины, превышающей 5 метров. У обычных водяных уровней присутствует некоторая погрешность, в 1,5-3 сантиметра. Отклонения недопустимы, если монтируются секционные ворота.
  • Отдельные элементы крепятся на высоте при помощи электродрели.
  • Перфоратор проделывает отверстия в бетоне, с минимальной мощностью на 1,5 кВт.
  • Из других приспособлений понадобятся плоскогубцы и отвёртка, кусачки.

Приобретение крепёжных материалов не зависит от материала, на котором построены основные стены.

Проведение замеров

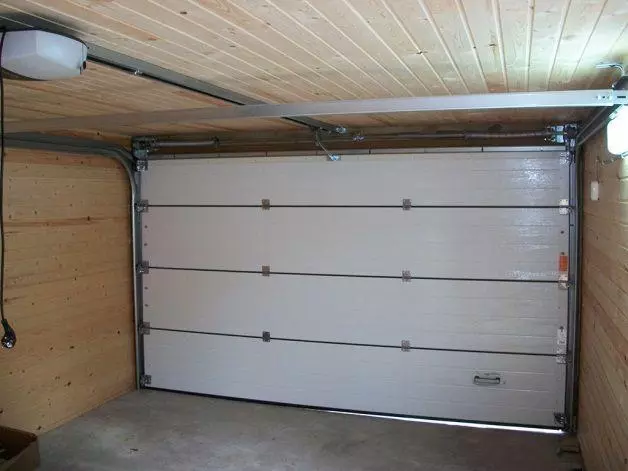

Ворота секциями

Своевременное проведение замеров проёмов поможет сделать правильный выбор при заказе секционных моделей.

  1. Сначала требуется высота проёма, которая обозначается как величина H. Нужна не конкретная высота, а размеры места, куда въезжает авто. Например, общая высота – 200 сантиметров. Во время заказа надо указать цифру, превышающую результат на 30 см. После монтажа величина чистого проезда в этом случае составит 180 см.
  2. Измерения обязательны для притолок. Это параметр h. Он определяет разновидность конструкций, используемых для конкретной ситуации.
  3. Определение ширины проёма или B тоже обязательно. С каждой стороны результат измерения надо увеличить на 2 сантиметра. Тогда будет проще учесть будущие корректировки.
  4. Наличие технических зазоров по сторонам обязательно, минимум на 8 см. Он обозначается как b1, b Тогда, если надо провести сервисное обслуживание, не возникнет проблем у того, кому надо получить доступ к элементам крепления.
  5. Последний этап – вычисление глубины у гаража, L. Секционные ворота отличаются от других моделей подъёмом полотен строго в сторону потолка. Глубина всегда меньше высоты.

Подготовительные работы с проёмом

Когда замер проведён, инструменты выбраны – можно заказывать сами ворота. Изготовление – процесс, который редко занимает меньше двух недель. Время можно использовать для подготовки проёма.

Оштукатуривание стен вместе с потолком. Работа обязательна, если ранее её не проводили. После монтажа доступ к участкам, не прошедшим подготовку, будет ограничен.

[important]Отдельная проверка – для плоскости каждой из стен по отношению к другим.[/important]

У конструкций стандартно должна быть правильная горизонтальная плоскость. Погрешности запрещены, даже малейшие. Неровная установка способствует лишним вопросам к эстетичности, прочности крепежей. При выполнении всех требований легче организовать обслуживание изделий в зимнее время.

Притолока с пристенками отделываются уголками из металла.

[important]Если практического опыта нет – лучше доверять выполнение работ профессионалам. Результаты проверяются при помощи специального оборудования вроде уровня.[/important]

Установка

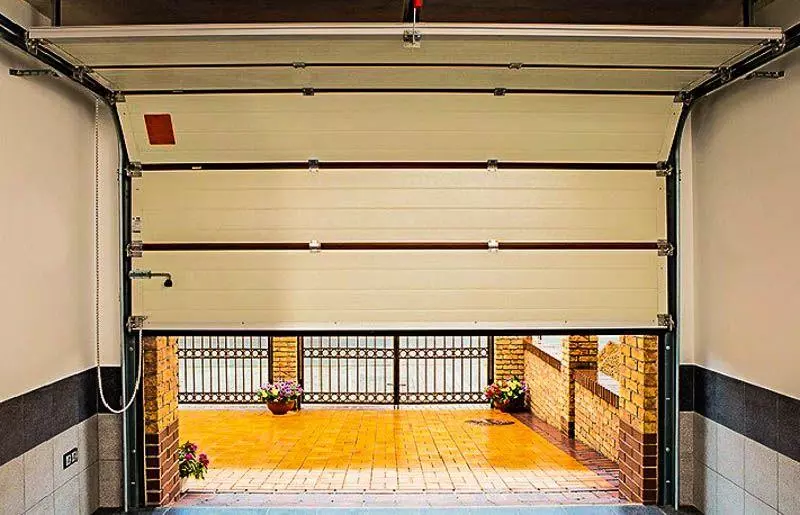

Ворота подъемные секционные

Этот процесс так же состоит из нескольких шагов.

Удаление покрытий низкой прочности

Если это невозможно – их дополнительно укрепляют. Горизонтальный уровень напольных покрытий проверяется отдельно. Подобные обстоятельства допускают наличие 1-миллиметровой погрешности. При отсутствии проблем переходят к подготовке панелей. У ворот стоимость большая. Чтобы не повредить панели, с ними необходимо обращаться с предельной аккуратностью.

Разметка поверхностей для будущего закрепления направляющих

Профили по вертикали фиксируются первыми. Их соединяют со стеной, при помощи специальных саморезов. Надо использовать разновидности с длинными ножками. Фиксация профилей по горизонтали происходит позже, при опоре на детали по вертикали.

[important]Главное – сохранение строго прямого угла «рельс» по отношению друг к другу. В противном случае подъём полотна не представляется возможным.[/important]

Сборка панелей, если ворота приобретаются не в готовом виде

Перекосы при работе с секционными воротами недопустимы, потому нужны максимально точные замеры. Железные прокладки различной толщины используются при выравнивании, если определённые проблемы всё же появились.

Крепление подъёмного механизма, элементов управления

Главное – внимательно изучать инструкцию производителя перед тем, как начинать работу. Установка конструкции пошагово описывается многими производителями. Процедура не должна доставить хлопот, есть лишь некоторые нюансы, в зависимости от производителя.

  1. Когда установка заканчивается, приступают к фиксации элементов вроде замков с пружинами. Последний должен быть качественным, насколько это возможно.
  2. Установка пружинистых частей, открывающих, закрывающих ворота. Финальный этап включает фиксацию ограничителей, организующих правильное движение полотна.

Использование автоматических ворот предполагает необходимость дополнительно смонтировать привод. Инструкция к прибору поможет понять, как его правильно установить, соединить с другими деталями.

Подъёмные механизмы

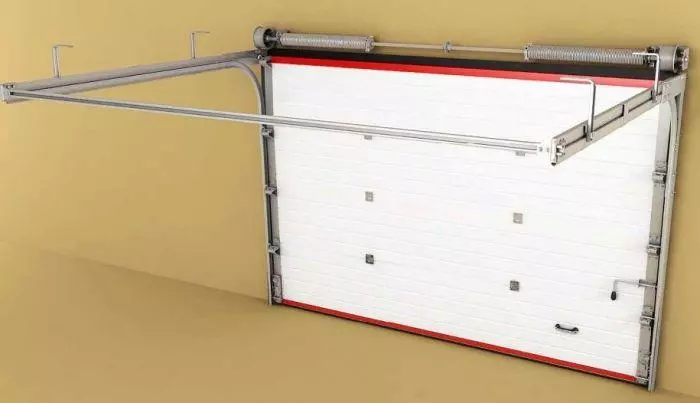

Ворота подъемные секционные конструкция

Движение вверх для ворот осуществляется за счёт силы натяжения пружин. Два типа механизмов используются практически во всех современных установках.

Пружинные механизмы торсиона, монтирующиеся у вала

Верхняя часть конструкции вмещает вал. Обычно она находится над проёмом. Торсионные пружины сохраняют спокойное положение, когда и сами ворота остаются неподвижными. Когда полотно поднимается – пружины скручиваются. У них внутри накапливается определённая сила упругости. При движении вниз вся эта сила высвобождается.

В комплекте с пружинами растяжения

В данном случае пружины размещаются внутри направляющих или боковых стоек. Деталь начинают растягиваться во время подъёма, к исходному положению возвращается при опускании.

Соответствующий механизм проще выбрать, учитывая наличие, либо отсутствие отопления. Торсионные механизмы отличаются большим количеством регулировок. Индивидуально для каждой ситуации определяются с тем, насколько плотно прилегает полотно. Наличие отопления предполагает выбор в пользу торсионных механизмов.

Но при подобных обстоятельствах высота притолок увеличивается. Комплектация с пружинами растяжения обойдётся владельцам дешевле. Зато торсионный вариант выигрывает по надёжности. Присутствует расчёт на эксплуатацию конструкции в интенсивных условиях.

Про автоматизацию

Закономерным называется стремление владельцев сделать автоматическим открывание и закрывание, чтобы эксплуатация упростилась. Для решения данного вопроса есть два способа:

С участием привода потолочного крепления

Тросы или цепи обеспечивают соединение с подъёмным механизмом. Конкретный тип деталей каждый производитель выбирает отдельно. Отличный вариант для наклонного и пониженного, стандартного подъёма. Предполагает использование обычного привода, не требующего большой мощности.

Применение осевого привода

Ставится с одного из боков у верхней оси. Благодаря чему последняя приводится в движение. Вариант с большей мощностью, увеличенной ценой. Можно устанавливать его при наличии достаточно высокой притолокой. Сочетается с вертикальными и высокими стандартами.

[important]Для управления так же используются различные устройства – пульт или брелок, компьютер или мобильные устройства.[/important]

Только на первый взгляд кажется, что секционные ворота – сложная конструкция. Проблем с установкой не возникает, если следовать инструкциям от производителей. С работой по монтажу способен справиться владелец устройства, если он уверен в силах. Россия, Белоруссия и Германия – фирмы, которые выпускают наиболее качественные изделия для данного сегмента. Китайская продукция дешёвая, но при эксплуатации доставляет немало проблем. Потому от неё рекомендуют отказаться.
