Арматурные каркасы

Автор: Friar

Использование арматуры позволяет получить уникальный и один из самых применяемых материалов – железобетон, наилучшим образом соединяющий свойства обычного бетона и металла, из которого чаще всего изготавливается арматура. Арматурные каркасы – это, по сути, продвинутая и усовершенствованная в технологическом плане разновидность арматуры, придающей получаемой конструкции наиболее приемлемые эксплуатационные характеристики.

Определение и область применения

[important]Под арматурным каркасом понимается конструкция, представляющая собой соединенные стержни или сетки, которая изготавливается в заводских условиях или непосредственно на строительной площадке в опалубке.[/important]

Обычно различают объемные и плоские арматурные каркасы (сетки). Кроме того, при изготовлении рассматриваемой конструкции может применяться два варианта соединения – при помощи сварки или с использованием вязки проволокой.

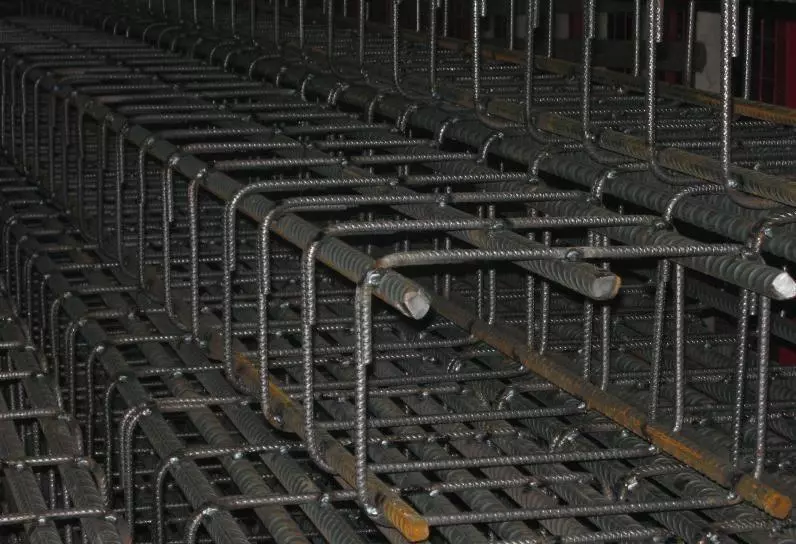

квадратный арматурный каркас

В современных условиях для того чтобы удовлетворять предъявляемым заказчиками и нормативными документами высоким требованиям, использование арматурных каркасов осуществляется практически повсеместно. [warning]Это вовсе неудивительно, учитывая, что в результате их использования происходит увеличение прочности, надежности, устойчивости и гибкости возводимых конструкций.[/warning]

Благодаря столь незаурядным качествам арматурные каркасы имеют крайне широкую область применения:

  • монолитные бетонные работы. При их выполнении практически всегда использование арматурных каркасов не просто желательно, но обязательно, согласно требованиям действующих нормативных документов;
  • отделочные работы. Плоские арматурные каркасы используются при оштукатуривании для предотвращения появления трещин в результате механического повреждения или перепадов температуры. Дополнительным плюсом является легкость и простота крепления к поверхности стены;

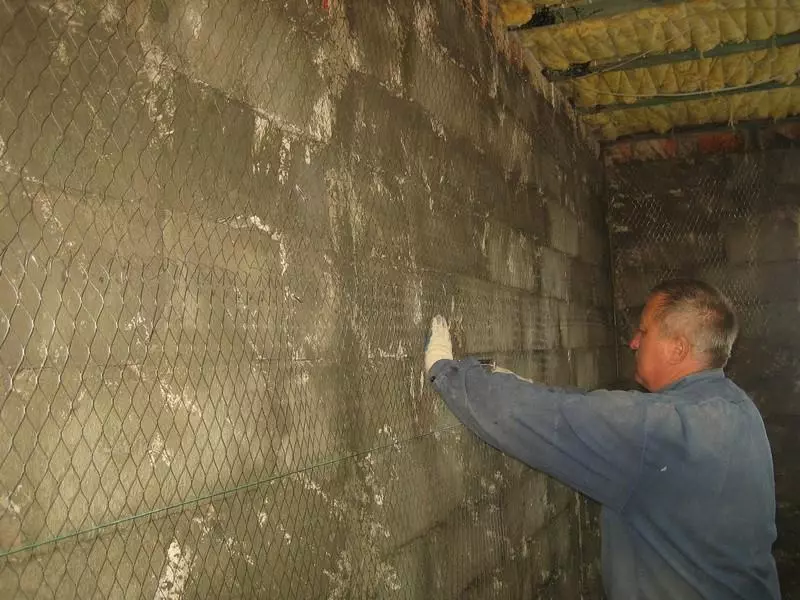

плоский арматурный каркас

  • кладка с использованием кирпича или различных блоков. Армирующие сетки в кладке повышают ее прочность и надежность конструкции стены;
  • устройство стяжки и покрытий полов в различных помещениях и зданиях. Арматурная сетка зачастую укладывается, как при выполнении стяжки, так и перед укладкой некоторых отделочных напольных покрытий, например керамической плиткой;

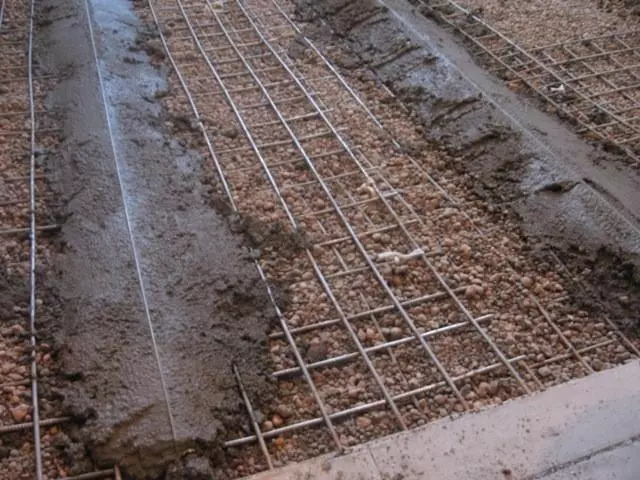

арматурная сетка

  • работы по строительству теплотрасс и трубопроводов. Арматурные каркасы легко и удобно крепятся на самые разные теплоизоляционные материалы, значительно повышая их прочность и долговечность;
  • облицовка различными отделочными материалами. Использование арматурной сетки увеличивает сцепление поверхности стены и выполняемой облицовки.

Перечисленными выше областями применение арматурных каркасов не ограничивается, но и приведенных примеров достаточно, чтобы понять насколько часто используется данный вид арматуры.

Требования ГОСТ и СНиП

Выполнение работ по изготовлению и последующему монтажу арматурных каркасов можно условно разделить на две регулируемые области:

  • производство сварочных работ. Главным нормативным документом является СНиП III-4-80, описывающие требования безопасности, прежде всего, пожарной, предъявляемые к выполнению сварочных работ. Они относятся к опасным и влияющим на безопасность жизни человека, поэтому контролируются особенно тщательно;
  • любые арматурные работы, в том числе изготовление и монтаж. Регулируются ГОСТами 19292-73 и 23279-85, а также несколькими СНиПами – 23-81, 3.03.01-87, 3.09.01 – 85, 2.03.01-84.

Основные требования следующие:

  • сварщики должны иметь действующую аттестацию;
  • работы могут выполняться в точном соответствии с предварительно разработанным ППР на сварочные работы;
  • арматурные каркасы изготавливаются в соответствии с чертежами на них.

Виды арматурных каркасов

Как уже отмечалось выше, обычно различают два основных вида арматурных каркасов:

  • плоские (сетки). Исходя из названия, они фактически имеют два размера (длину и ширину). Обычно изготавливаются из арматурных стержней, расположенных продольно и соединенных поперечными стержнями или проволокой. Главное предназначение – армирование плоскостных сооружений (горизонтальных – стяжка и покрытие пола, кладка или вертикальных – штукатурка стен, облицовка);
  • пространственные (или объемные) арматурные каркасы. Обладают тремя размерами (к двум, имеющимся у сеток, добавляется высота). Представляют собой конструкцию, состоящую из нескольких плоских арматурных каркасов, объединенных в целое стержнями или кольцами. Чаще всего объемные арматурные каркасы применяются для устройства фундаментов различных видов, балок, колонн и т.д.

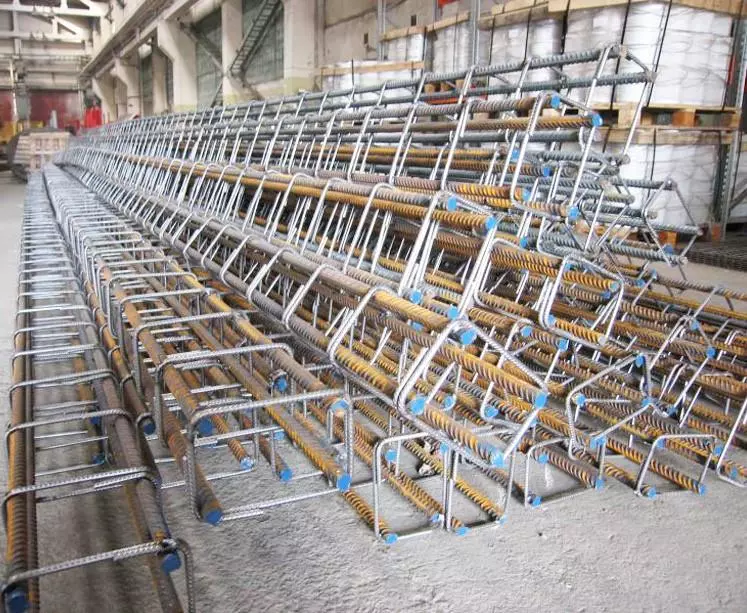

пространственный арматурный каркас

Существует еще один классифицирующий признак – способ соединения элементов. Их также существует два:

  • вязка с использованием вязальной проволоки (обычный диаметр – 0,8-1 мм). Ручная вязка обычно применяется к плоским каркасам, а также при малых объемах бетонирования или в труднодоступных местах. Кроме того, такой метод идеально подходит в частном домостроении, когда в качестве арматуры используются различные отходы металла и нетиповые конструкции;

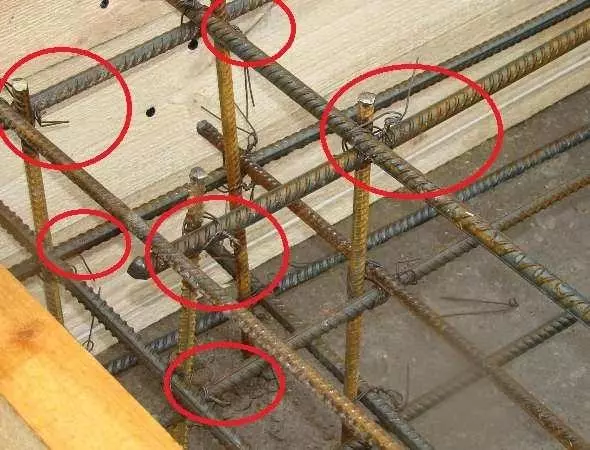

вязка каркасов проволокой

  • сварка. Наиболее часто применяемый способ изготовления арматурных каркасов. Используется как в промышленных масштабах, так и при небольших объемах. Единственное условие – работы должен выполнять квалифицированный специалист, так как они относятся к потенциально опасным.

Объемы производства монолитных бетонных работ постоянно увеличиваются, поэтому также растет применение арматурных каркасов, являющихся неотъемлемой частью бетонирования. [note]Информацию о бетоне, его марках и свойствах можно получить здесь[/note]Следует учитывать и тот факт, что арматурные каркасы применяются при производстве работ как профессиональными строителями больших компаний, так и в частном домостроении при выполнении работ своими руками.

Арматурные каркасы для фундаментов

[important]Одним из частых применений арматурного каркаса являются работы по устройству различных фундаментов.[/important] В таких конструкциях наилучшим образом проявляются свойства и характеристики каркасов:

  • возможность выполнения фундаментов в стесненных условиях городской застройки. Достигается увеличением прочности и несущей способности конструкции при меньших размерах;
  • сокращение сроков строительства. Происходит благодаря удобству использования и увеличению скорости набора конструкцией фундамента прочности, позволяющей приступить к продолжению работ;
  • увеличение производительности труда.

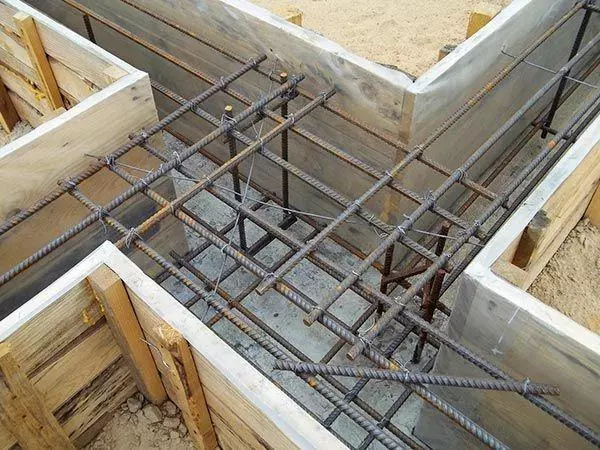

каркас для ростверка

По сути, арматурный каркас выполняет в общей конструкции фундамента роль скелета. Армирование различных видов фундамента также несколько отличается друг от друга. [warning]Невысокая сложность работ вполне позволяет их выполнение собственноручно, без привлечения профессиональных строителей.[/warning]

Арматурные каркасы для ленточного фундамента

Фундамент ленточного типа достаточно часто применяется в частном домостроении. Изготовление каркаса для него сложнее, чем для других распространенных видов фундамента. Вязание можно выполнять как внутри смонтированной опалубка, так и вне ее, с последующей установкой каркаса на месте использования.

Последовательность выполнения работ:

  • сначала укладываются поперечные стержни (их длина на 10 см короче ширины фундамента). Обычно для этого используется арматура, как правило, гладкая, диаметр которой 6-8 мм;
  • затем укладываются два стержня арматуры в продольном направлении (ребристая, диаметр от 12 до 16 мм). Таким образом получается каркасный нижний пояс. Здесь и далее – все пересечения должны перевязываться вязальной проволокой. В редких случаях могут использоваться хомуты из пластика;
  • устанавливается вертикально в местах соединений арматура (гладкая, диаметр 6-8 мм). Ее высота также на 10 см меньше высоты планируемого фундамента;
  • по аналогии с нижним выполняется верхний пояс каркаса, который крепится к вертикальной арматуре.

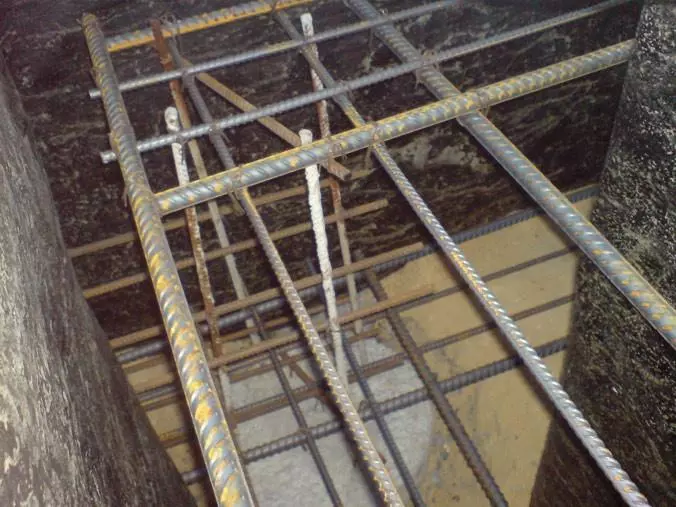

каркас для фундамента

Каркас устанавливается обычно на куски из труб ПВХ или что-то, сопоставимое по размерам.

Один из возможных вариантов изготовления каркаса приводится на следующем видео:

Арматурные каркасы для плитного фундамента

Вsполнение каркасов для данной конструкции фундамента не представляет особой сложности и несколько менее трудоемко. По большому счету, каркас в этом случае –конструкция из двух сеток, смонтированных друг от друга на расстоянии, которое высчитывается исходя из планируемой толщины плитного фундамента.[note]Дополнительно узнать все о плитах перекрытия можно из этой статьи[/note]

каркасы для плитного фундамента

Сетки состоят, как правило, из арматурных ребристых стержней диаметром 12-14 мм. Они соединяются перемычками, которые изготавливаемыми из уголка, пластиковых труб и любых других материалов нужного размера, которые не поддаются гниению и способны нести достаточную нагрузку.

[warning]Не следует забывать о необходимости защитного слоя бетона толщиной 50 мм со всех сторон арматуры.[/warning]

Арматурные каркасы для свайного буронабивного фундамента

Для буронабивных свай используется наиболее простая в изготовлении конструкция. Она состоит из 2-4 прутьев арматуры с ребристой поверхностью (обычно применяется диаметр 12 мм). Длина прутьев принимается из расчета необходимости выпуска на 30-50 см сверху сваи. Соединение прутьев в каркас выполняется круглыми или треугольными хомутами. Часто используются готовые каркасы заводского изготовления, что неудивительно, так как конструкция буронабивных свай достаточно однотипна и стандартизирована.

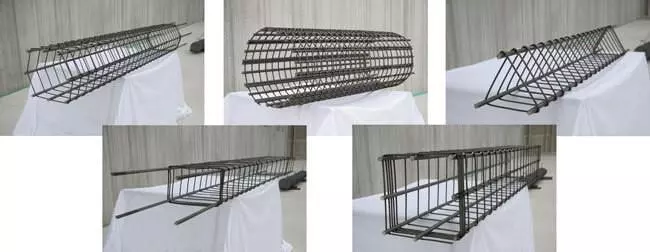

каркасы для буронабивных свай

Возможный вариант изготовления арматурного каркаса для свай содержится в следующем видео:

Представить современное строительство без широкого использования арматурных каркасов практически невозможно. Они давно и прочно стали его неотъемлемой частью. Это вовсе неудивительно, учитывая высокие эксплуатационные свойства и характеристики получаемых с их помощью железобетонных и других конструкций.
