Забивные сваи

буровая забивает сваи

Забивными сваями называются изделия, имеющие стержневую конструкцию, как правило, круглого или квадратного сечения, изготовленные из ударопрочных материалов, погружаемые в грунт методом забивания, вдавливания или вибропогружения.

буровая забивает сваи

В основном, забивные сваи изготавливают:

  • из стволов высокопрочной древесины, которая слабо гниет (например — лиственницы),
  • железных или стальных труб, со стенкой толщиной от 3,5 мм,
  • из различных стальных профилей,
  • из железобетона, тяжелых марок.

Области применения забивных свайных фундаментов

В основном их используют для устройств оснований под фундаменты:

  • при гражданском строительстве, как для одноэтажного и многоэтажного строительства;
  • при промышленном строительстве зданий и сооружений, различной степени сложности;
  • при возведении транспортных сооружений (мостов, эстакад, путепроводов);
  • при строительстве различных инженерно-гидротехнических сооружений (причалов, пирсов, водозаборных станций).

Забивные сваи являются не заменимыми при строительстве в поймах рек, на плаунах, в районах с вечной мерзлотой, а также при строительно-монтажных работах в зимнее время года.

Часто применяются забивные сваи при укреплении насыпных грунтов при строительстве дорог для железнодорожного или автомобильного транспорта и на проблемных участках рельефа местности, на которых возможны оползни или обвалы.

Железобетонные сваи

Делают ж/б сваи только на сертифицированном производстве, имеющем специальное оборудование, при строгом соблюдении технических условий, которые определяет «ГОСТ 19804-2012 Сваи железобетонные заводского изготовления. Общие технические условия». Эти стандарты были утверждены в январе 2014 года пятью странами СНГ и Россией.

Ж/б сваи конструктивно изготавливают из мелкозернистой тяжелой бетонной смеси, которая должна иметь прочность при сжатии не меньше В15 или маркой, указанной в технических расчетах проекта строительства. Для конструкций цельного сечения применяют щебень с размерами фракций до 40 мм, а для пустотелых свай, выполненных в виде оболочек до 20 мм.

Узнать подробнее о марке бетона можно в этой статье, а про фракции щебня в этой статье

Важно отметить, что сваи, так же, подразделяются по характеру взаимодействия с грунтами на:

  • висячие, которые опираются на трудно сжимаемые грунты, залегающие на определенной глубине;
  • стойки, которые опираются своим основанием непосредственно на скальные грунты.

Так, при условии, что свая будет упираться в скальные и крупные обломочные виды грунтов необходимо для ее изготовления применять бетон классом не менее В25 по таблице прочности, при любой длине изделия.

Для придания особых свойств ударопрочности, сваи армируют, используя горячекатаную и легированную арматуру типов от А240 до А800, а также стальную проволоку марки от Bр1200 до Bр1500, а в качестве спиралей, сеток и хомутов – простую холоднотянутую проволоку. При этом применяется технология изготовления методом напрягаемой или ненапрягаемой продольной арматуры.

Маркировка ж/б свай

Изготовленные железобетонные сваи маркируются, согласно своих форм, размеров и примененной технологии.

Так буквенная расшифровка по существующему ГОСТу обозначает:

Первая буква
Ссплошная, квадратного сечения, армированная
Вторая буква
Пимеет внутри полость круглого сечения
Кполая круглого сечения, диаметром от 400 до 800 мм
Отипа оболочка, полая внутри, диаметром от 1000 до 3000 мм
1СДквадратного сплошного сечения, в виде колонн, двух консольная, для расположения по внешним осям
2СДквадратного сечения, в виде колонн, двух консольная, для расположения по внутренним осям
Цквадратного сечения, цельно изготовленная, с преднапряжённой арматурой по центру конструкции
Ссоставная

К примеру:

СП 80.30-4-А800 – свая сплошная квадратного сечения, цельного изготовления, поперечно армированная, с длиной стержня 80 дм (8 метров), со сторонами сечения 30 см, с напрягаемой арматурной сталью класса А800 и тип армирования №4.

Указание размеров в маркировке ж/б свай производиться так, что первыми цифрами всегда пишется длина сваи в дециметрах, а вторыми — размер сечения, но уже в сантиметрах.

Наиболее широко применяются стандартные железобетонные сваи, которые имеют квадратное сечение размерами 30 или 40 см и длиной от 3 до 14 метров. Если же, при проектных расчетах необходима длина сваи больше чем стандартная, то её изготавливают, как составную. Общая длина при погружении для ж/б составных свай составляет 25 метров.

железобетонная свая

Металлические забивные сваи

Металлические забивные сваи изготавливаются из различных стальных профилей, стальных или чугунных труб, при обязательном условии толщины стенки от 3,5 мм, с конусовидным наконечником на конце.

Изготовленные промышленным способом металлические забивные сваи имеют диаметр от 159 до 630 мм. Как правило, исходным материалом для этих свай служат стандартные стальные или чугунные трубы, для которых изготавливаются конусообразные наконечники и два вида оголовников, один непосредственно для забивания, а второй для увеличения длины (составления).

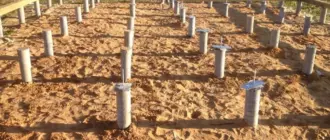

металлические сваи

Для непрочных грунтов на металлических сваях делают анкерные устройства либо в виде технологических вырезов и отверстий, либо в виде приваренных насадок. Для придания большей прочности, после погружения полость сваи заливают бетоном.

Основным отличительным достоинством металлических свай от железобетонных, в том, что они при изготовлении не требуют специализированного оборудования и особой технологичности и могут быть изготовлены, практически, в любой заводской мастерской.

Хотя, металлические забивные сваи больших диаметров могут выполняться составной длиной до 90 метров, их, как правило, применяют для небольших и несложных металлокаркасных сооружений. А вот, металлические забивные сваи малых сечений, выполненные, как правило, в кустарных условиях и смонтированные при помощи подручных средств, широко применяются для малого коттеджного строительства.

Возвести фундамент для будущего дома можно также на основе буронабивных и винтовых сваях. Более подробно о буронабивных сваях читайте здесь, а о винтовых сваях здесь

фундамент для коттеджа

Расчет свайного фундамента

Устройство свайного фундамента предназначается для передачи всей нагрузки от находящегося на нем сооружения через ростверки и сваи на основание (землю). Таким основанием служат только слои условно несжимаемого грунта, которые в некоторых случаях находятся на определенной глубине.

При строительстве гражданских и промышленных объектов, расчет фундамента производиться только квалифицированным конструктором на стадии проектных работ. Для частного коттеджного строительства (до двух этажей) можно произвести упрощенный расчет, но в любом случае, для этого надо знать состава местных грунтов.

Весь расчет свайного фундамента основан на том, что каждая отдельная свая способна выдерживать определенную нагрузку, и описывается достаточно простой формулой, которая определяет количество необходимых свай:

С =(Рп х 1,2)/Нс, штук,

где Рп – полная нагрузка (вес) строения,

Нс – несущая способность одной сваи,

1,2 – коэффициент запаса прочности.

Полная нагрузка на свайный фундамент суммируется из веса фундамента, всех строительных конструкции (стен, пола, потолка, крыши и т.д.), полезной нагрузки (веса людей, мебели, оборудования и др.) и снеговой нагрузки.

двухэтажный коттедж

К примеру:

Двухэтажный коттедж размерами 8 на 10 метров, состоящий из свайно-ростверкового фундамента, с несущими стенами из деревянного бруса, с деревянными перекрытиями, с перегородками из гипсокартона и крыши из мягкой кровли будет иметь вес примерно в 62 тонны. Прибавим снеговую нагрузку для регионов центральной части России до 110 кг/м2 и умножим на 1,2 – коэффициент запаса прочности, в итоге получим полную нагрузку:

( 62,0 + 8,8 ) х 1,2 = 85 тонн.

При условии, что наш коттедж стоит на почвах типа ЛЁСС по таблице выбираем несущая способность одной стальной забивной сваи диаметром 89 мм и общей длиной в 3,0 м, которая составит 4,3 тонны.

ПластичностьРасчетное сопротивление, кг/см2Несущая способность сваи d=89мм на 3,0 м
ГлинаПолутвердая66,7
Тугопластичная56,3
мягкопластичная45,8
Суглинки и супесиПолутвердая5,56,5
Тугопластичная4,56,0
Мягкопластичная3,55,5
ЛёссМягкопластичная14,3
Песок средний1511,1
Песок мелкий87,7
Песок пылевидный56,3

Отсюда получаем, с округлением, искомое количество свай: 85 тонны /4,3 = 20 свай.

Сравнительная стоимость

Сложно сравнить в сопоставимых ценах стоимость устройства фундаментов различных типов, так как конечная ценна, все-таки зависит от множества факторов и требует детального технико-экономического обоснования.

К примеру, условный погонный метр железобетонной сваи с самым ходовым сечением 30х30 мм стоит от 10 €, а ценник погонного метра стальной трубы сопоставимым диаметром в 273 мм и толщиной стены 6 мм начинается от порядка 25 €.

Но если, взять строительство коттеджа не более двух этажей и площадью застройки примерно в 100 м2, то укрупненный расчет порядка стоимости для различных типов фундамента будет такой:

  • свайно-ростверковый от 1800 €,
  • блочный ленточный от 2100 €,
  • монолитный ленточный от 2500 €,
  • плитный (шведская плита) от 3100 €.

При данном расчете не учитываются различные условия строительства, такие как состав грунта на объекте строительства, объем строительства, удаленность от основных коммуникаций и т. д.

Забивка свай

Технологический процесс установки фундамента из забивных свай точно соответствует слову забивка. Погружение свай в землю происходит за счет приложения периодической ударной вертикальной нагрузки, в особых случаях наклонной. Приспособление для погружения называется дизельным или гидравлическим молом, который в свою очередь смонтирован на базе самоходной технике. Лучше всего, ознакомиться с процессом погружения железобетонной сваи гидромолотом на примере видео:

Для забивки свай размерами в длину до 12 метров и диаметром до 600 мм используются многофункциональные машины способные зацепить, поднять и завести сваю в молот. К примеру, машины отечественного производства на базе КАМАЗа такая, как УГМК-12 или УРАЛа – БМ-811.

Для коттеджного строительства с применением свайного забивного фундамента придуманы легкие универсальные машины, которые существенно упрощают и удешевляют процесс монтажа, как на видео:

В итоге: у нас появляются веские причины остановить свой выбор на забивных сваях, которые позволят нам воспользоваться их неоспоримыми преимуществами, такими как:

  1. Большая несущая способность;
  2. Возможность устройства на любых видах грунта;
  3. Возможность возведения на значительной удалённости от баз и коммуникаций;
  4. Возможность монтажа в любое время года, при любых погодных условиях,
  5. Сравнительно невысокая удельная стоимость работ.

Незначительные расходы, быстрота возведения и абсолютная универсальность забивных свай делают их незаменимой конструкцией фундаментов в современном строительстве.
