Как установить накопительный водонагреватель своими руками

Как установить накопительный водонагреватель своими руками

Накопительные нагреватели воды (бойлеры) представляют собой цилиндрическую емкость. Ее предназначение — согревать воду до +55-75º и создавать запас этого ресурса. Нагрев жидкость до определенной пользователем температуры, устройство переходит в режим ее поддержания.

При некоторых навыках смонтировать водонагреватель можно самостоятельно. Как это сделать, расскажет данная статья.

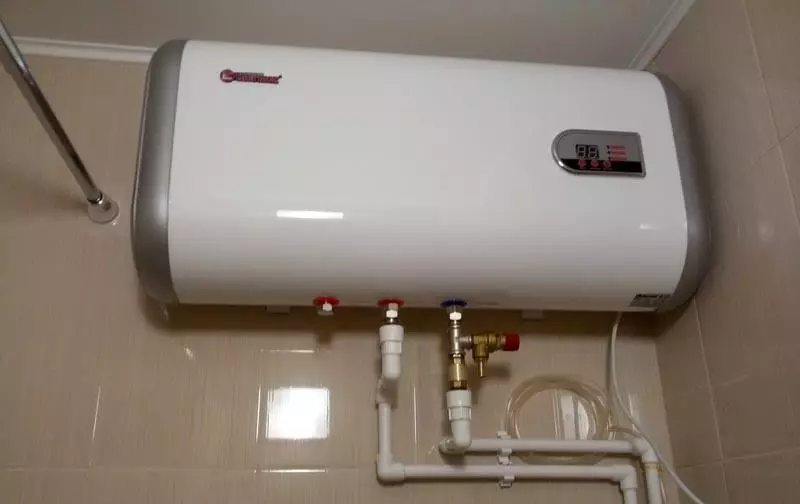

Как установить накопительный водонагреватель своими руками

Как правильно установить бойлер

Для понимания принципа монтажа накопительного типа водонагревателя, необходимо знать его технические свойства.

Выбор места установки

В первую очередь следует грамотно выбрать местоположение для монтажа бойлера. При этом надо учесть вид устройства и правила его установки. По методу монтажа накопительные нагреватели бывают:

  • навесными (настенными);
  • напольными;
  • встраиваемыми.

Первая разновидность наиболее востребована.

По ориентации в пространстве бойлеры делятся на такие модели:

  • вертикальные;
  • горизонтальные;
  • узкие (компактные).

При нужде замаскировать водонагреватель, его можно скрыть в шкафу. В большинстве случаев (особенно в квартирах) приборы монтируются в ванной либо кухонном помещении, иногда — в прихожке.

Часто требуется установить бойлер на даче, в загородном или сельском доме, где нет коммунального водоснабжения. Тогда для устройства можно оборудовать небольшое техническое помещение —бойлерную, котельную. В этом случае нагревательное оборудование не будет помехой для жильцов.

Вот некоторые правила установки бойлера:

  1. Устройство следует размещать на расстоянии от 1 м и больше от розеток и прочих электроприборов.
  2. Бойлер надо максимально приблизить к потребителям нагретой воды. Тогда вода не будет остывать в трубах. В противном случае вас ждет повышенный расход электричества.
  3. Нагреватель надо размещать так, чтобы между его крышкой и стеной оставалось 0,3-0,5 м свободного пространства. Это облегчит доступ к элементам устройства при его ремонтировании или техобслуживании.
  4. Приборы емкостью более 15 л желательно навешивать только на капитально сооруженные стены.
  5. Полы в котельной должны быть гидроизолированы либо оснащены трапами для сброса воды в канализационную сеть при авариях.
  6. При отсутствии коммунального водоснабжения резервуар, из которого течет холодная вода, должен быть установлен на 5 м выше, чем водонагреватель.
  7. Бойлер на даче либо в загородном доме необходимо оснастить сливным краном. Он нужен для предотвращения промерзания нагревателя зимой.

Читайте также цикл статей по гидроизоляции

Гидроизоляция на цементной основе
Гидроизоляция под бетонный пол
Гидроизоляция кирпичной стены
Гидроизоляция бетонного фундамента своими руками

Подключение нагревателя к водопроводной сети

Бак нагревателя крепится на стене при помощи двух стальных крюков. Они не идут в комплекте бойлера, поэтому приобретаются отдельно. После фиксации бойлера, его можно подключать к водопроводу.

Вода у нас обычно жесткая, поэтому на входе в нагреватель нужно поставить фильтр. Он увеличит срок службы устройства.

Для подсоединения прибора к водопроводу лучше применить шланги либо трубки из меди. Их износостойкость выше, чем у пластиковых аналогов.

Проще всего подключиться к трубопроводу, когда были заранее смонтирован отвод от него к нагревателю. В этом случае останется лишь прикрутить к нему шланг, соединенный с бойлером. Герметичность сопряжения обеспечивается уплотнителем в виде прокладки из резины.

Входной патрубок на бойлере маркируется синим цветом. На него нужно смонтировать предохранительный клапан, он дает возможность сбрасывать излишнее давление. Для удобства техобслуживания желательно на отвод нагревателя поставить тройник, а к нему прикрутить отсекающий вентиль. Он даст возможность по мере необходимости сливать воду из емкости.

Все водопроводные стыки необходимо делать герметичными. Поэтому участки сопряжения элементов трубопровода следует подматывать уплотнительной лентой.

Схема монтажа нагревательного прибора

В первую очередь приготовьте необходимый инструментарий и материалы.

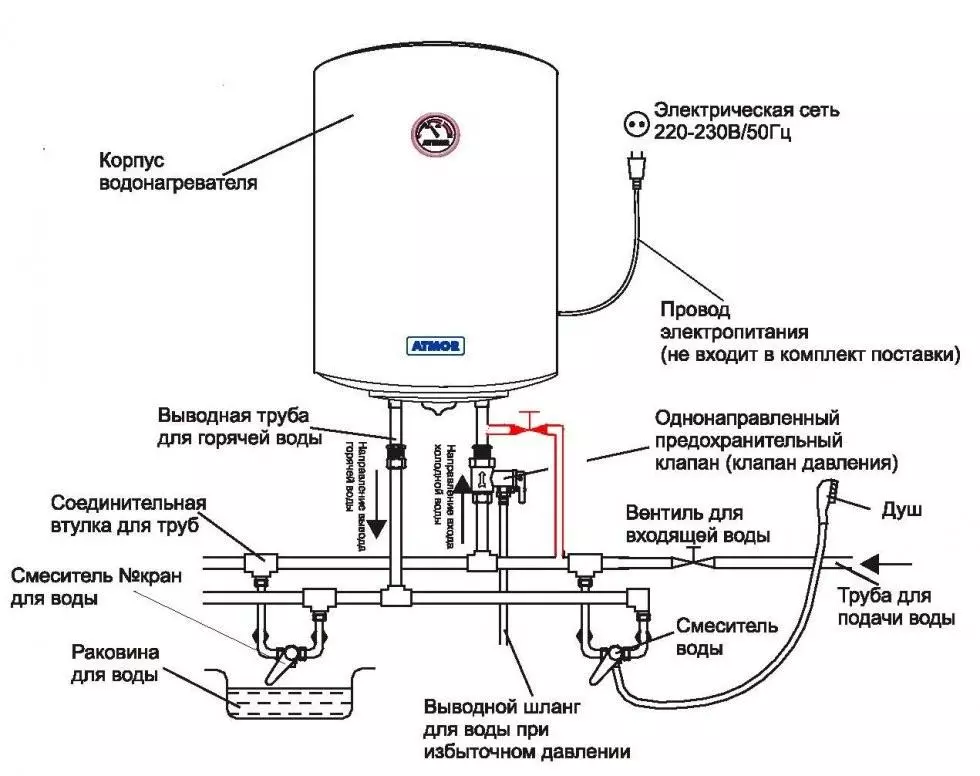

схема установки водонагревателя

Нужные инструменты и материалы

Для монтажа нагревателя нужны будут такие инструменты:

  • пузырьковый уровень;
  • сантехнический и рожковые ключи;
  • пассатижи и кусачки;
  • рулетка и карандаш;
  • молоток;
  • перфоратор;
  • плюсовая и минусовая отвертки.

Из материалов понадобятся:

  • крепежные крюки;
  • пластиковые либо металлопластиковые трубы;
  • лента-фум либо льняные нити;
  • пара соединительных шлангов;
  • три отсекающих вентиля;
  • три тройника.

Как установить водонагреватель: пошаговая инструкция

Если бойлер настенный, то высота его расположения зависит лишь от удобности эксплуатации прибора. Пользователь должен без труда выставлять режимы температур на панели управления.

В первую очередь нагреватель устанавливается по месту эксплуатации:

  1. Отметьте линией тот участок на стенке, где будет находиться нижняя сторона прибора.
  2. Замерьте и отметьте на стене расстояние между очерченной осью и местоположением фиксирующей планки. Она наварена на тыльную сторону устройства. Дырок на фиксирующей планке нет, она подцепляется на анкеры-крючья.
  3. Высверлите на верхней линии два отверстия.
  4. В дырки при помощи молотка забейте пластиковые дюбели. Затем вкрутите в них до упора стальные анкеры с крюками.
  5. После этого повесьте на крепления бойлер, зацепив их фиксирующей планкой.

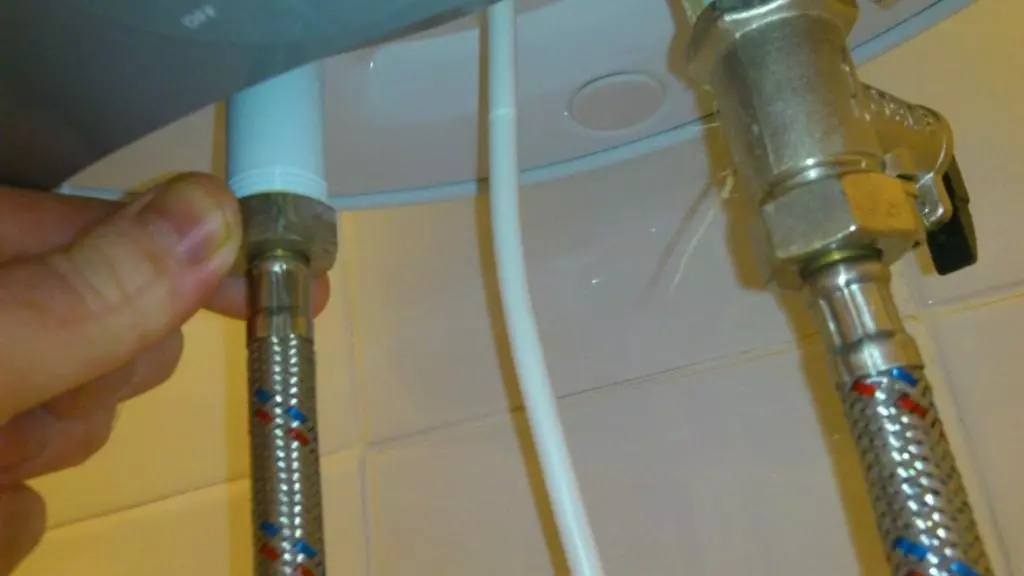

подключение водонагревателя к водоснабжению

После того, как прибор будет установлен, его следует подсоединить к водоснабжению. Проще всего для этого использовать армированные шланги. На бойлере есть два маркированных патрубка:

  • синий (вход) служит для подключения холодной воды;
  • красный является выходом для нагретого ресурса.

В комплектации устройства есть предохранительный вентиль. Его следует прикрутить на патрубок для холодной воды:

  1. Сначала сопряжение уплотняется фум-лентой.
  2. Затем прикручивается вентиль.
  3. Потом на предохранитель, находящийся в его низу, навинчивается шланг. Это сопряжение не надо уплотнять, т.к. в накидной гайке есть резиновая прокладка.

Затем таким же образом подсоединяется второй шланг к патрубку для нагретой воды.

После этого останется прикрутить гибкие соединительные элементы к отводам трубопроводов для холодного и нагретого ресурса.

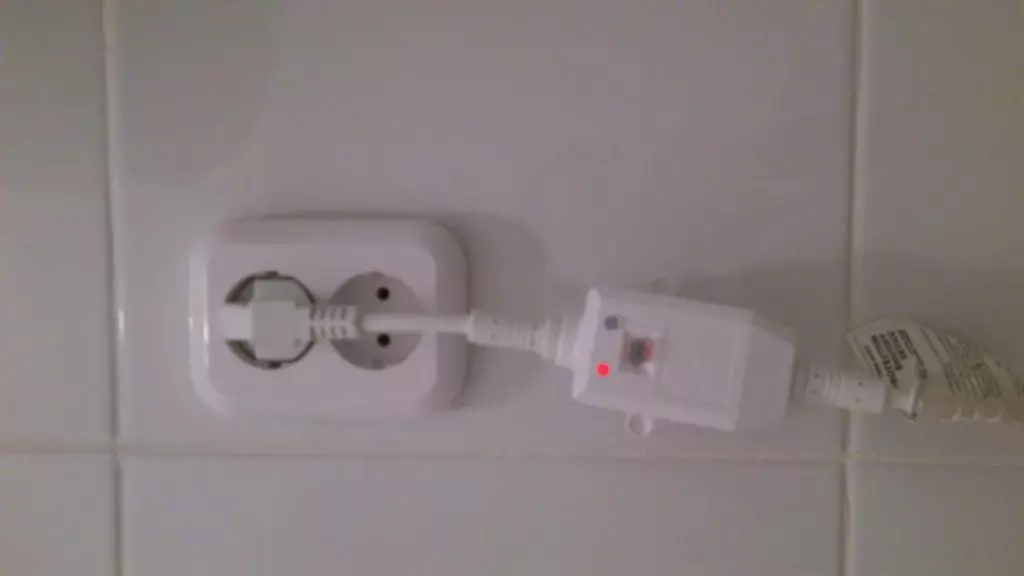

предохранительное реле для водонагревателя

Далее необходимо включить прибор в электросеть. Большая часть бойлеров комплектуется проводом с вилкой и предохранительным реле. Заранее вам нужно будет смонтировать заземленную электророзетку неподалеку от водонагревателя. Можно устройство оснастить и автоматическим выключателем.

Все клеммы прибора маркированы под соответствующий цвет жил кабеля:

  • к коричневому разъему подсоединяется провод для фазы того же цвета;
  • с голубой клеммой сопрягается жила для нуля;
  • к контакту заземления присоединяется желтый или зеленый провод.

После сопряжения жил со всеми клеммами можно подавать напряжение. Если все подключено грамотно, индикатор на устройстве должен засветиться.

Далее следует выставить нужную температуру нагрева воды и осуществить проверочный запуск бойлера. Для этого надо наполнить резервуар, и открыть вентиль горячего ресурса для удаления из трубопровода воздуха. Потом подключить вилку к электророзетке. Если индикатор засветится, а в ветку для нагретой воды начнет поступать ресурс, то прибором можно пользоваться.

Советы профессионалов

  1. Запрещается включать в сеть сухой резервуар. Также нельзя сливать жидкость из бака, если он подключен к электричеству.
  2. Не следует изменять конструкцию прибора и фиксирующие особенности анкеров.
  3. При включенном питании с устройства крайне нежелательно снимать крышку.
  4. Не рекомендуется применять при установке прибора и его использовании элементы, которые не были одобрены производителем.
  5. Нельзя эксплуатировать водонагреватель без его заземления.
  6. Запрещено сопрягать бойлер с водопроводом, не смонтировав заранее предохраняющий клапан.
  7. Нельзя подсоединять прибор к трубам, когда давление в них составляет более 6 атм.
  8. Осуществлять все сантехнические и электрические работы следует при строгом соблюдении техники безопасности.
  9. Прошедшая через бойлер вода является технической. Для приготовления пищи и питья ее использовать нельзя.
  10. Трубопровод для воды должен быть в хорошем состоянии. Не стоит подключать бойлер к ветхой сети для транспортирования ресурса. По мере необходимости трубопровод лучше всего заменить на новый.

Все модели накопительных устройств оборудуются мощными нагревательными элементами, которые быстро доводят воду до нужной температуры. Поэтому электрическая проводка в доме либо квартире должна обладать определенными параметрами, чтоб выдержать нагрузку от бойлера.

Для подсоединения устройства нужен будет провод 3×8 или 3×6.

Накопительный водонагреватель даст вам возможность без помех пользоваться горячей водой. При этом он всегда будет содержать необходимый запас этого ресурса. Установить бойлер достаточно просто. Главное при этом — соблюсти все правила и требования монтажа прибора, его подключения к водопроводу и электрической сети.

Посмотрите видео, опубликованное в статье. В нем содержится много дополнительной информации и рекомендаций по установке накопительного водонагревателя
