Вентиляция в квартире
13.11.2022

Как сделать вентиляцию в квартире своими руками

Автор: Avtor Top

В каждой квартире должна быть вентиляция — это условие является обязательным для всех жилых помещений в многоквартирных домах (МКД). Чаще всего жильцы нанимают рабочих, чтобы провести вентиляцию, но можно выполнить собственноручный монтаж. Рассмотрим требования и виды вентиляции, и всю подготовку к монтажу.

Почему появляется необходимость установить вентиляцию

Человеческому организму необходим свежий воздух. Из-за недостаточной воздухоциркуляции снижается эффективность и комфортность пребывания в помещении, возникает вялость и сонливость.

Плохое самочувствие из-за недостатка свежего воздуха

Вентиляция имеет особенно важное значение в определённых ситуациях:

  • при задымлении помещения в пожар;
  • при попадании ядовитых взвесей или газов.

Благодаря грамотной системе вентилирования в помещении создаётся комфортный и здоровый микроклимат, а также:

  • Нормализуется уровень углекислого газа. Он всегда присутствует в воздухе, но его чрезмерное накопление может негативно сказаться на организме человека — замедляется активность мозга, вызывается чувство вялости, усталости и рассеянности.
    При правильной организации воздухообмена в помещении воздух будет непрерывно обновляться, за счёт чего устраняется избыток диоксида углерода.
  • Нормализуется влажность. Грамотная вентилирующая система вытесняет лишний влажный воздух из здания. В результате этого действия владельцы помещения забудут о сырых участках стен и углов, которые часто отсыревают, в результате чего образуется плесень.
  • Дополнительные функции. Большинство систем воздухообмена оснащены фильтрующими элементами, удаляющими загрязнения из воздушной массы на входе в помещение, вследствие для организма создаётся безопасный микроклимат.
    Также есть опция подогрева, которая исключает возможность простуды из-за проникновения холодного наружного воздуха.

Нормативные требования к вентиляции квартир

При проектировании инженерных систем любого здания важно обеспечить полное соблюдение норм вентиляции и кондиционирования. От этого зависит здоровье и комфорт всех, кто находится в жилом помещении.

На этапе создания проекта жилого дома в каждой квартире обычно предусматривается система вытяжного вентилирования естественного типа. Она монтируется в виде канала в таких помещениях, как:

  • кухня;
  • туалет;
  • ванная.

При отсутствии сквозной вентиляции, как в некоторых больших квартирах, возможна также вентиляция в жилые комнаты. Приток происходит за счёт проветривания, как правило, через дверные проёмы с внешними выходами и форточки в окнах.

Лестничные проёмы могут проветриваться либо естественным путем, либо с помощью вентиляционных каналов, при отсутствии окон с форточками.

Правила вычисления минимального объёма воздухообмена

Система вентиляции должна справляться с равномерной подачей и распределением чистого свежего воздуха по всей квартире. Минимальные значения воздухообмена должны быть такими:

  • для помещений с постоянным нахождением людей (где они непрерывно присутствуют не менее 2-ух часов, или 6 часов в сутки суммарно) — объём воздуха необходимо полностью менять каждый час;
  • в кухонном помещении в течение часа должно удаляться не менее 60 куб. м воздуха;
  • воздух из ванных, душевых, туалетных комнат — 25 куб. м в час;
  • в остальных помещениях рекомендуемая скорость воздухообмена — не менее 0,2 объёма помещения в час.
Расчет величины воздухообмена для вентиляции

Расчётная величина воздухообмена в помещениях квартиры:

ПомещениеВеличина воздухообмена поддерживаемая постоянно, куб. м/ч, не менееВеличина воздухообмена в режиме обслуживания, куб. м/ч, не менее
Спальная, общая, детская комната4040
Библиотека, кабинет2020
Кладовая, бельевая, гардеробная1010
Тренажерный зал, бильярдная2080
Постирочная, гладильная, сушильная1080
Кухня с электроплитой2060
Кухня с газовой плитой2080 на 1 конфорку
Теплогенераторная20по расчёту, но не менее 60
Ванная, душевая, уборная540

Как обеспечить циркуляцию воздуха

Насколько комфортно люди живут/работают или находятся в помещении, зависит от нескольких основных факторов. Они следующие:

  • температура;
  • качество и скорость обмена;
  • влажность воздуха.

Требования к циркуляции содержатся во множестве различных документов — СП, ГОСТы, санитарно-гигиенические нормы. Они регулируют воздухообмен по оптимальным и допустимым параметрам:

  • Оптимальные параметры. Ими являются рекомендуемые критерии по всем факторам одновременно для обеспечения человека наиболее благоприятным качеством воздухообмена.
  • Допустимые параметры. Это минимальные обязательные критерии, они допускаются, если оптимальные параметры не могут быть организованы по каким-либо причинам.

В санитарных нормах также подробно описаны нормы кондиционирования воздуха — чистота воздуха, пределы шума и расчёт количества воздуха на человека в помещении. Системы вентилирования и кондиционирования, устанавливаемые в домах и квартирах, должны им строго соответствовать.

Создание условий для работы вытяжки

Обмен должен быть организован таким образом, чтобы воздух мог проходить в жилом помещении даже при закрытых окнах. Для этого нужно установить:

  • вентиляционные отверстия;
  • дверную коробку без порожка (это обеспечит зазор высотой 0,5-1 см).

Организовать обмен потоками воздуха можно, просверлив в двери отверстия, а затем закрыв их специальными кольцами. Действие можно выполнить самостоятельно с деревянными дверями, а стеклянные или пластиковые требуют присутствия специалиста.

Проверка работоспособности вентиляционной шахты

Проверка приточно-вытяжной системы является сравнением расхода воздуха с требованиями, указанными в санитарных нормах.

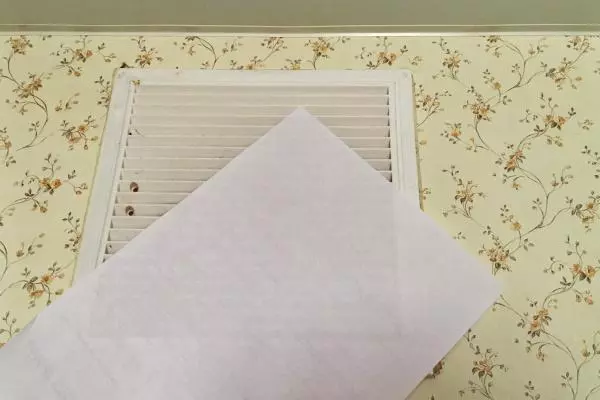

Проверить вентиляцию с помощью листа бумаги

Исправность оборудования можно проверить следующими способами:

  • Обычная свеча. К вентиляционному каналу подносят горящую свечу, и если пламя наклоняется в сторону помещения или остаётся неподвижным при открытом окне, система неисправна или забита.
  • Лист бумаги. Листок, приложенный к вытяжке с открытым окном, должен прилипнуть к ней и оставаться на месте.
  • Замер анемометром. Наиболее точный метод проверки исправности вентиляции. Простые модели подходят для домашнего использования, а специалисты Роспотребнадзора используют приборы со встроенными расчётными модулями, позволяющими определить частоту воздухообмена в разных помещениях.

Специалисты газовой службы не рекомендуют первый метод со свечкой, так как утечка газа в этом случае может привести к взрыву.

Методы с использованием бумаги и огня актуальны в холодное время года. В жаркую погоду закон вытеснения холодным воздухом тёплой массы не действует, так как температура в помещении и на улице примерно одинакова.

Обустройство вытяжных отверстий

Декорировать вытяжное отверстие можно при помощи пластиковой решётки. Для крепления к месту установки потребуются дюбели и саморезы. Если стена плиточная, для фиксации подойдёт силиконовый герметик.

Перед финальной ремонтной отделкой следует предусмотреть возможное отсутствие кондиционирования или естественного притока воздуха, а также заранее проложить провода питания. Иначе подключение встроенного вентилятора выполняется с помощью кабелей, расположенных снаружи, что отрицательно сказывается на дизайне.

Если помещение не требует постоянного принудительного оттока воздуха, установите выключатель вентилятора. Для помещений с повышенной влажностью наиболее популярным вариантом является вытяжка, подключаемая к общей сети. Более сложные случаи:

  • таймер;
  • датчик, реагирующий на влажность.

Выход для общей вентиляции должен быть оборудован обратным клапаном. Это предотвращает изменение воздушных потоков и возможность попадания в квартиру «грязного» воздуха из общей жилой шахты.

Обратный блокирующий клапан можно приобрести отдельно или вместе с вентилятором и решёткой. Проблема недостаточного притока воздуха решается установкой устройства с теплообменником — отопительно-вытяжной вентиляционной установки, которая рекуперирует тепло и потребляет совсем немного электроэнергии.

Виды системы вытяжки

Современные технологии позволяют решить практически все проблемы, связанные с вентиляцией помещений. Видов вытяжки существует несколько.

Естественная

Она известна с древних врёмен. Для работы не требуется никаких сложных технологий. Разница температур в помещении и на улице обеспечивает воздухообмен и приятный внутренний климат. Свежий воздух гарантируется перепадом атмосферного давления.

Всё это учитывается при строительстве многоэтажных жилых домов. Никакой дополнительной строительной техники не требуется. В стенах здания имеются вентиляционные каналы для подачи свежего воздуха в квартиры. Примерная схема этих каналов выглядит так:

Схема естественной вентиляции в доме

Правильная работа вытяжки, и вентиляторов зависит от конструкции стены. Деревянные и кирпичные здания обеспечивают лучшую циркуляцию воздуха, чем бетонные.

Отверстия для естественной циркуляции воздуха находятся на разном расстоянии друг от друга — это обеспечивает лучшее снабжение помещения кислородом.

Принудительная

Принудительная вентиляция устанавливается в тех случаях, когда естественная не решает проблему полностью. Основой работы системы является установка устройств, способных искусственно надувать воздушный поток и выводить его.

Основное отличие от системы естественной вентиляции — помещение дополнительно очищается от различных загрязнений. В зависимости от компонентов, установленных в системе вентиляции, возможно:

  • нагреть или же удержать тёплый воздух в помещении;
  • отфильтровать и очистить воздух.

При установке механической вытяжки необходимо изучить техническую документацию и ознакомиться с санитарными условиями проекта. Важно знать, какая вентиляция обеспечит благоприятный микроклимат в квартире.

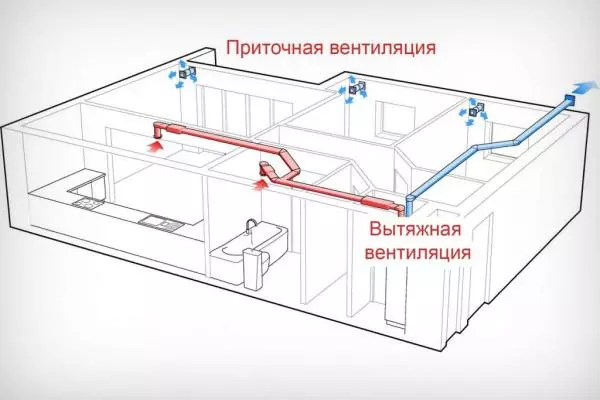

Приточно-принудительная вентиляция

Комбинированная

Эта система вентиляции предполагает использование разных типов вентиляционных систем в пределах одной квартиры. Например, в спальнях — естественные системы, в кухне и ванных комнатах — принудительные.

Такой вариант встречается очень редко, и специалисты рекомендуют использовать комбинированные системы как можно реже.

Приточная

Приточные системы подачи воздуха подходят для установки в квартирах с неблагоприятным климатом. Такой вид вентиляции позволяет быстро вывести отработанный воздух на улицу и взамен получить необходимое количество кислорода. В приточную систему вентиляции входит:

  • воздухоприёмное устройство;
  • охладитель;
  • нагреватель;
  • фильтры для очистки;
  • устройство для подачи воздуха.

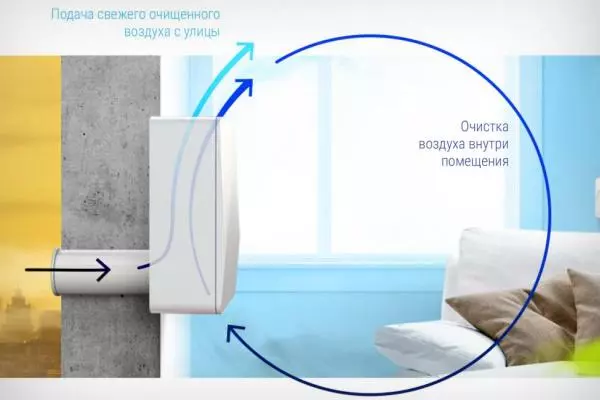

Приточная вентиляция для квартиры

Детальнее про монтаж и особенности работы приточной вентиляции можно узнать из этой статьи.

Система включает блоки приточного типа, которые используют 100% подачу свежего воздуха. Установки приобретаются отдельно или набором. Первый требует создания планов, расчётов, чертежей и схем. Их используют в квартирах, офисах и даже супермаркетах.

Схемы вентиляции частного дома и квартиры

Вентиляционные шахты в панельном доме состоят из уложенных друг на друга бетонных блоков. Швы между ними промазываются цементным раствором. В новостройках воздуховоды делают из металлических или пластиковых коробов. На крыше на конце шахты есть специальный зонт — он защищает трубы от осадков, листьев и мусора.

Об особенностях монтажа вентиляции подвала в частном доме вам расскажет другая наша статья.

Схемы многоэтажных и частных домов имеют схожие принципы воздухообмена. В основном в домостроении применяют четыре варианта устройства вентиляционных шахт в многоэтажных домах:

  • Первый. Вытяжные установки в жилых домах являются автономными, то есть на крышу из кухни, туалета и ванной на каждом этаже ведёт отдельная шахта. Но не всегда это удобно застройщикам: слишком дорого, да и лишняя сантехника занимает много места.
  • Второй. Вытяжные каналы из всех квартир подсоединены к горизонтальному воздуховоду — коллекторному каналу на чердаке, ведущему на улицу.
    При недостаточном диаметре канала воздух возвращается в квартиру на верхнем этаже. Для избавления от обратной тяги, либо короб искусственно расширяют, либо канал с верхнего этажа вводят непосредственно в шахту поверх короба.
  • Третий. Вентиляция с каналами-спутниками подобна дереву: вытяжные каналы каждой квартиры, как ответвления соединены со стволом — общей вертикальной шахтой. Такая система экономит место и деньги, но у неё есть проблема: если вентиляция нарушена, запахи из одной квартиры могут попасть в другую.
  • Четвёртый. Этот вариант аналогичен предыдущему, за исключением того, что воздух из квартир не попадает в сборный канал, а сразу уходит на чердак. Вентиляционные каналы в МКД необходимо должным образом утеплить — иначе на чердаке образуется конденсат и плесень, а стройматериалы начнут разрушаться.
Схемы вентиляции в домах

Налаживание вентиляции своими руками

Важно точно определить, где нужно разместить отверстия для установки вентиляционной системы. Рекомендуется нарисовать схему, показывающую пути притока и оттока воздушных масс, и определить тип вентиляции, а перед этим рассчитать рентабельность поставки обычных или комбинированных установок.

После всех необходимых расчётов нужно приобрести всё оборудование и правильно его вмонтировать. Обязательно после установки системы проверьте её исправность.

При наличии каких-либо неполадок, всё нужно сравнить со схемой и пересчитать параметры.

Инструменты и материалы

Пластиковые части короба очень лёгкие, поэтому никаких дополнительных креплений не требуется. Монтаж осуществляется путём крепления хомутами. В местах прохода конструктивных элементов внедряют перегородки, которые могут быть:

  • пенопластовые;
  • вставками из поролона.

Это необходимо для обеспечения тишины во время проветривания. Компоненты, размещённые над коробом, необходимо закрепить скобами или саморезами. На потолке вся конструкция крепится хомутами, которые должны быть выбраны в соответствии с размером канала. Расстояние между креплениями — не больше 1 метра.

Для обеспечения плотности соединения конструкции используется силиконовый герметик. Не используйте жидкие гвозди или клей, так как состав материала, из которого они изготовлены, не позволяет разобрать конструкцию.

Измерительные инструменты для работы:

  • штангенциркули;
  • кронциркули;
  • нутромеры.

Подготовительные работы

Перед монтажом необходимо проверить работу существующей вентиляционной системы. Профилактика и чистка входит в обязанности управляющей компании. Подготовительные работы:

  1. Рассчитайте кратность воздухообмена в доме с привязкой к нормативу СНиП. Нарисуйте схему движения воздушного потока.
  2. Подготовьте все необходимые материалы и оборудование для начала работ.
  3. Определите, в каком направлении будут располагаться вытяжные трубы и какая вытяжка будет использоваться. Для этого изучите схему и рассчитайте параметры помещения.

Расчёты параметров и деталировка

Когда план составлен, определён тип вентиляции — рассчитываются и уточняются параметры, проводится деталировка. Необходимо рассчитать сечение воздуховодов. А для этого — получить параметры кратности обмена, объёма помещения и скорости бесшумного движения воздуха.

Что необходимо:

  1. Рассчитайте сечение воздуховодов, и полученные размеры занесите на схему.
  2. В зависимости от типа и сечения составьте перечень необходимых элементов системы.
  3. Рассчитайте сопротивление каждой части системы. Только после этого будут отобраны вентиляторы. Но и здесь нужно учитывать уровень шума, с возможностью снижения его за счёт выбора маломощной тихой конструкции.
  4. Рассчитайте стоимость компонентов системы.
  5. Обрисуйте окончательный проект с полной деталировкой. При этом не следует забывать узлы, где вентиляционные каналы проходят через стену или потолок, расходные материалы и утеплитель, решётки, диффузоры, крепежи и дополнительные детали, необходимые для выполнения целостной работы.

Для упрощения работы можно воспользоваться онлайн-калькулятором для расчета и подбора компонентов системы вентиляции, например этим — https://www.rfclimat.ru/htm/vent_calculator.htm

Монтаж и настройка стенового приточного клапана

Монтаж производится как правило под окнами и над батареей. Работа клапана основана на предельно простой схеме: уличный воздух поступает в клапан по трубе. Поскольку он находится рядом с вентилятором, воздух нагревается до приемлемой температуры при прохождении рядом с батареей.

Клапан устроен так, что воздух поступает в помещение без частиц пыли.

Пошаговый монтаж вентиляции:

  1. Просверлите в стене отверстие диаметром 60-70 мм. Оно должно быть немного наклонено вниз, иначе в помещение будет попадать влага извне.
  2. В готовое отверстие вставьте трубку соответствующего размера. Внешний конец трубы должен быть на одном уровне с поверхностью стены и выступать в помещение примерно на 10 мм.
  3. Свободное пространство между стеной и трубой заполните монтажной пеной.
  4. Прикрепите короб из комплекта к стене. Закрепите его дюбелями.
  5. Вставьте звукопоглощающий материал из комплекта в коробку.
  6. Закройте установленный клапан лицевой крышкой.

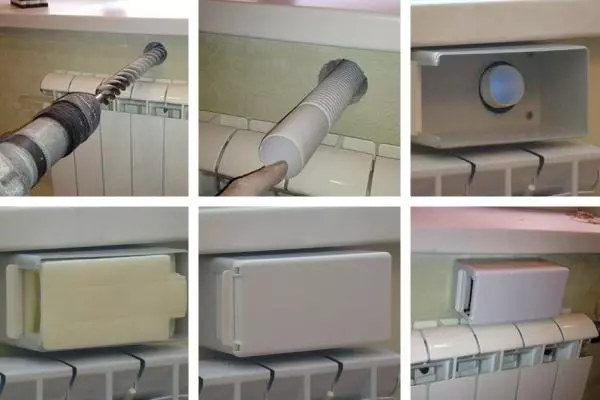

Монтаж стенового приточного клапана

Как прочистить каналы в доме

Самостоятельная очистка вентиляционных каналов может производиться на регулярной основе, но проведение ежегодного осмотра, независимо от состояния системы, является обязанностью управляющей компании.

Как очистить свою вентиляцию:

  1. Снимите решётку и промойте её под проточной водой, чтобы удалить осевшие на ней пыль и грязь.
  2. Стенки вентиляционных каналов очистите на доступную глубину. Для этого используйте длинный зажим с обернутой вокруг него влажной тканью. Удобнее всего чистить металлической щёткой или толстой проволокой.
  3. Используйте пылесос для очистки отверстий от мусора.

Если в воздуховоде обратная тяга и все посторонние запахи проходят в жилое помещение, то целесообразно заменить старую решётку на модель с обратным клапаном. Если все эти операции не улучшат результат прочистки, и запах будет проникать в комнату — в общей шахте серьёзный засор. Необходимо позвонить в управляющую компанию.

Полезные советы от мастеров

Мастера рекомендуют ознакомиться с рядом полезных советов. Они следующие:

  • В старых домах. Могут быть плохо проветриваемые вентиляционные шахты. Иногда даже спецслужба не может установить полноценную работу воздухообменных каналов. В этом случае необходимо установить на пластиковые окна дополнительное оборудование для обеспечения естественного поступления воздуха.
  • Для усиления циркуляции воздуха. Необходимо выбрать приточно–вытяжной вентилятор. В ванных и туалетных комнатах рекомендуется устанавливать вытяжные вентиляторы. Их размещают непосредственно на входе в канал. Конструкцию не нужно закрывать декоративной решёткой.
  • Приточные устройства должны приобретаться с теплоизоляцией. Если установить обычные, то при поступлении холодного воздуха на них будет скапливаться конденсат. Он станет оттаивать или замерзать при изменении погодных условий. Это приведёт к повреждению труб и каналов.
  • Если в соседней квартире есть мощная кухонная вытяжка. Это может привести к ухудшению воздухообмена. Внутренняя естественная вентиляция рассчитана на расход воздуха до 90 куб. м/ч. Одна вытяжка может генерировать более 1000 куб. м/ч. Из-за таких нагрузок страдают соседние вентиляционные каналы, ведущие в общую шахту.
  • Производите чистку вентиляционных каналов. Особенно, если заметите скопление пыли, паутину возле вытяжных отверстий, налёт на вентиляционных решётках, сажу или жир, быстрое нагревание квартиры летом, оседание пыли после влажной уборки, небольшой сквозняк при открытии окон и дверей.

Провести вентиляцию в квартиру своими руками не так уж и сложно. Для этого нужно составить план работ, купить материалы, подготовить инструменты. Когда будут сделаны расчёты, можно приступать к установке. После проделанной работы климат в вашей квартире заметно улучшится и придёт в комфортное состояние.
