Композитные панели для фасада давно стали одним из самых востребованных материалов для устройства современных навесных вентилируемых фасадов. Их выбирают за ровную геометрию, малый вес, аккуратный внешний вид, большой выбор цветов и фактур, а также за возможность быстро закрыть значительные площади стен без «мокрых» процессов. При этом качественный результат зависит не столько от самой панели, сколько от правильности проектирования, подготовки основания, выбора подсистемы и соблюдения технологии сборки на каждом этапе.
На практике монтаж композитных панелей — это не просто крепление листов на стену, а сборка многослойной инженерной системы. В ней работают основание здания, кронштейны, направляющие, утеплитель, ветровлагозащитный слой, вентиляционный зазор и облицовочные кассеты или панели. Ошибка в одном узле часто приводит к шуму фасада на ветру, короблению облицовки, протечкам, мостикам холода, ускоренной коррозии металла или к заметной волнистости плоскости.
Ниже разберем, из чего состоят фасадные композитные панели, какие бывают схемы их монтажа, какие требования предъявляются к основанию и подсистеме, в какой последовательности выполняются работы, как оформляются углы, откосы, примыкания и деформационные швы, а также какие ошибки чаще всего допускают на объекте.

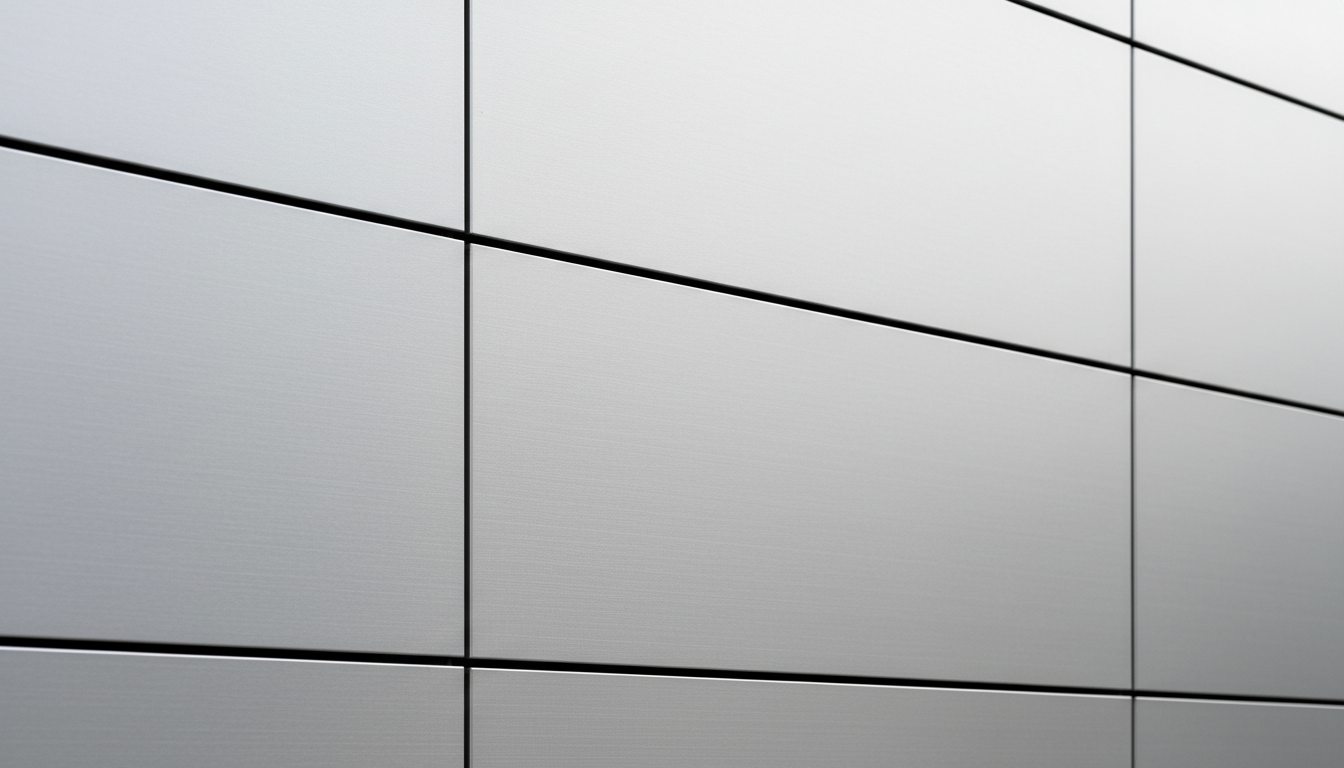

Что такое фасадные композитные панели и где их применяют
Фасадная композитная панель представляет собой многослойный листовой материал, в котором два внешних металлических слоя соединены с внутренним сердечником. Чаще всего в гражданском и коммерческом строительстве применяют алюминиевые композитные панели. Наружные слои обеспечивают жесткость и защиту, а внутренний слой снижает массу и влияет на эксплуатационные характеристики материала. Лицевая сторона панели имеет декоративно-защитное покрытие, устойчивое к ультрафиолету и атмосферным воздействиям.
Материал используют на административных зданиях, торговых центрах, автосалонах, входных группах, высотных жилых домах, коттеджах в современном стиле, а также при реконструкции старых фасадов. Особенно ценятся композитные панели там, где важны небольшая нагрузка на стены, чистая геометрия и возможность выполнить облицовку сложных архитектурных объемов.
Фасад из композита обычно устраивают по технологии навесного вентилируемого фасада. Между облицовкой и основанием сохраняется воздушный зазор, через который удаляется влага. Это повышает долговечность стен, улучшает теплотехнические показатели ограждающих конструкций и дает возможность выровнять визуальную плоскость фасада даже при значительных отклонениях основания.

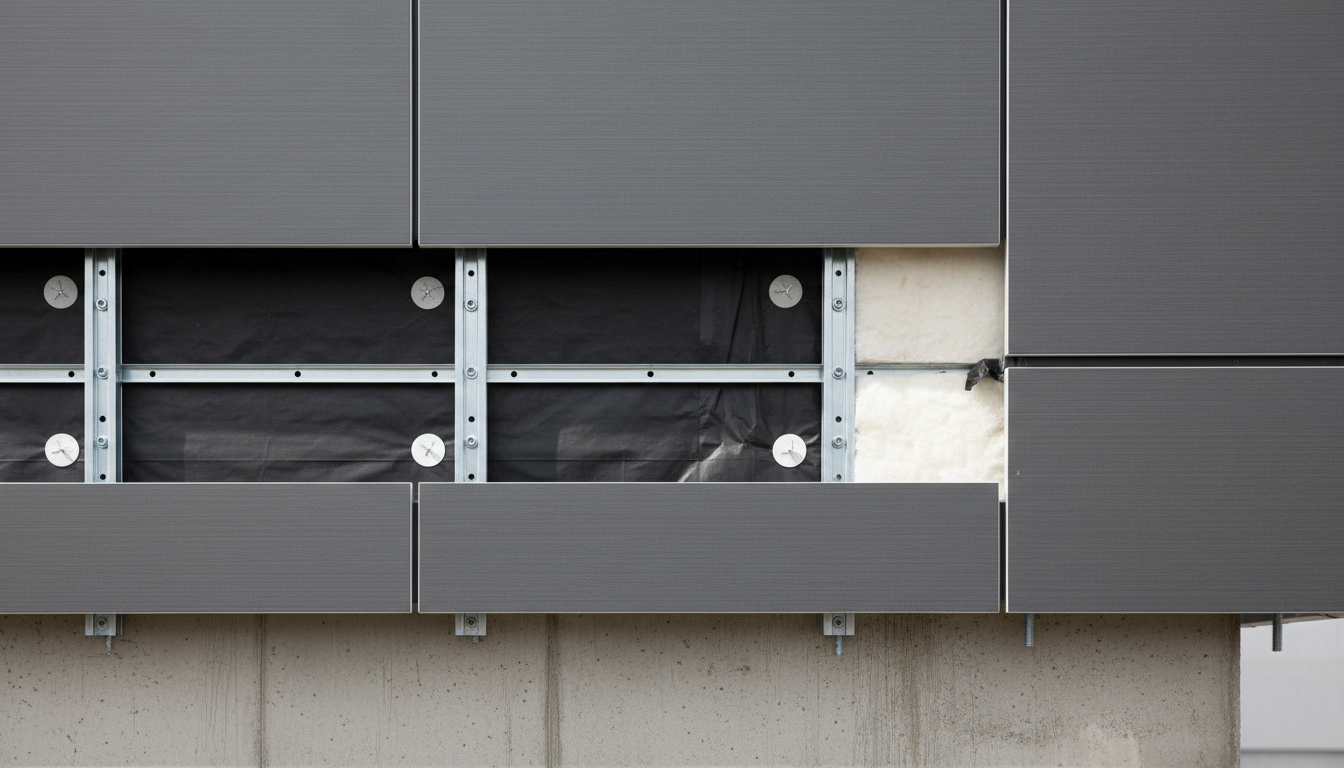

Устройство системы: из каких слоев состоит фасад
Чтобы правильно понять технологию монтажа, важно рассматривать фасад не как отдельную панель, а как систему. Каждый слой здесь выполняет свою функцию, а надежность обеспечивается только при совместной работе всех элементов.

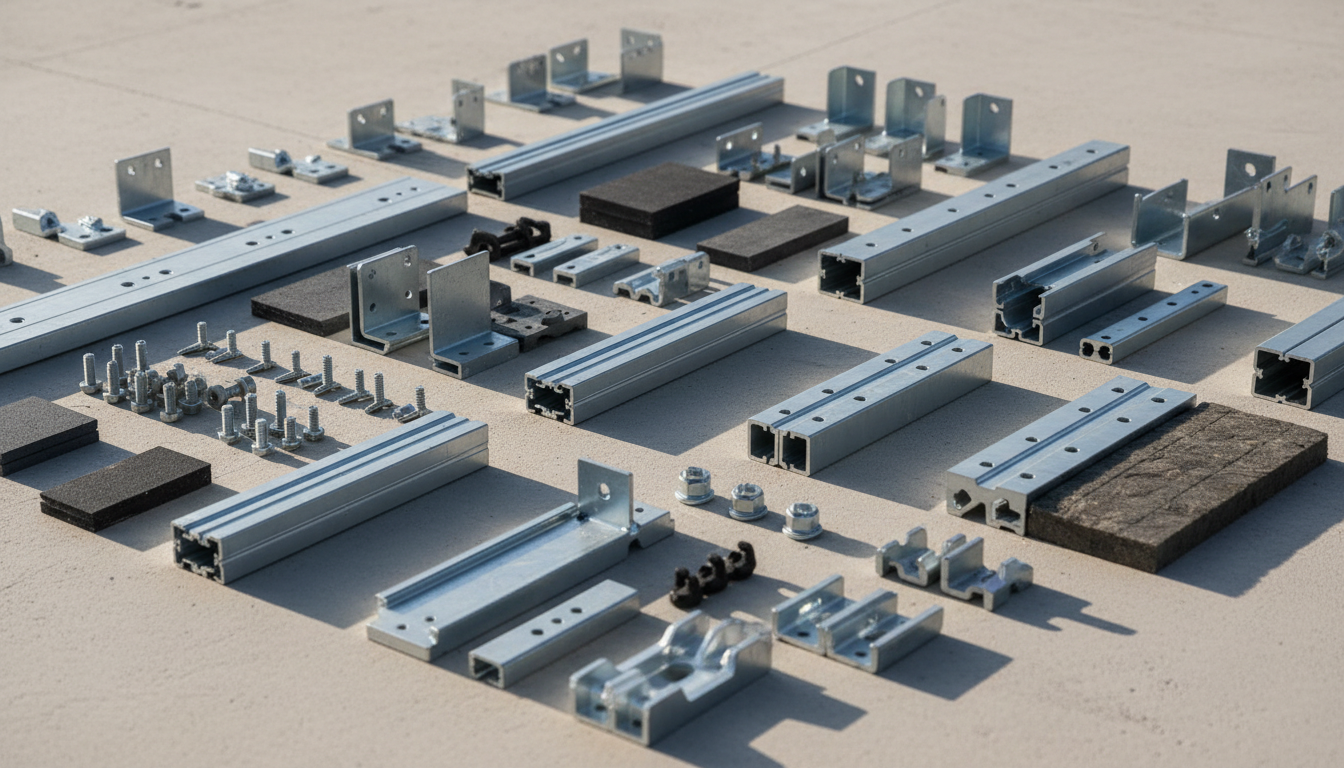

Основные элементы системы
Стандартный фасад с композитными панелями включает несущую стену, кронштейны, теплоизоляцию, дюбели для утеплителя, ветровлагозащитную мембрану при необходимости, вертикальные или горизонтально-вертикальные направляющие, крепежные элементы, а также облицовочные панели или кассеты. В нижней и верхней зоне фасада предусматриваются продухи для движения воздуха, а в местах примыканий и окончания облицовки устанавливаются доборные элементы.
Подсистема обычно выполняется из алюминия, оцинкованной стали с защитным покрытием или нержавеющей стали. Выбор зависит от расчетных нагрузок, высоты здания, агрессивности среды, требований по долговечности и бюджета проекта. Для ответственных объектов предпочтительны решения с подтвержденной коррозионной стойкостью и официальными техническими свидетельствами.

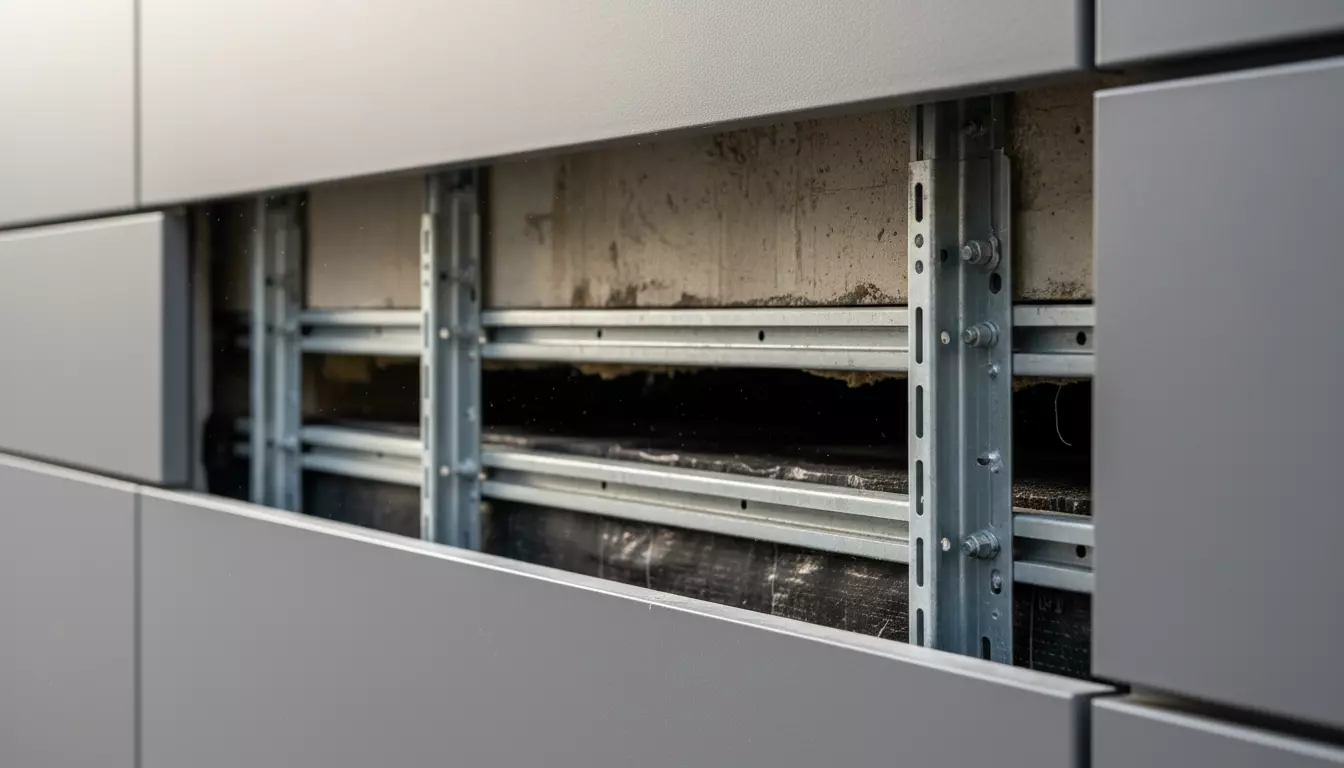

Роль вентиляционного зазора
Воздушный зазор — принципиальный элемент системы. Он нужен для отвода влаги, которая попадает в конструкцию в виде водяного пара изнутри помещения или в виде атмосферной влаги снаружи. Если зазор отсутствует либо перекрыт утеплителем, герметиком, случайными наплывами раствора или неверно установленными доборными элементами, фасад начинает работать неправильно. Это приводит к намоканию теплоизоляции, снижению ее эффективности и ускоренному старению узлов.
Ширина вентиляционного зазора определяется проектом и типом системы. На практике нельзя ориентироваться на «примерно достаточно». Для больших объектов и высотных зданий параметры зазора, схема продухов и сопротивление воздушному потоку должны соответствовать расчету и рекомендациям производителя системы.

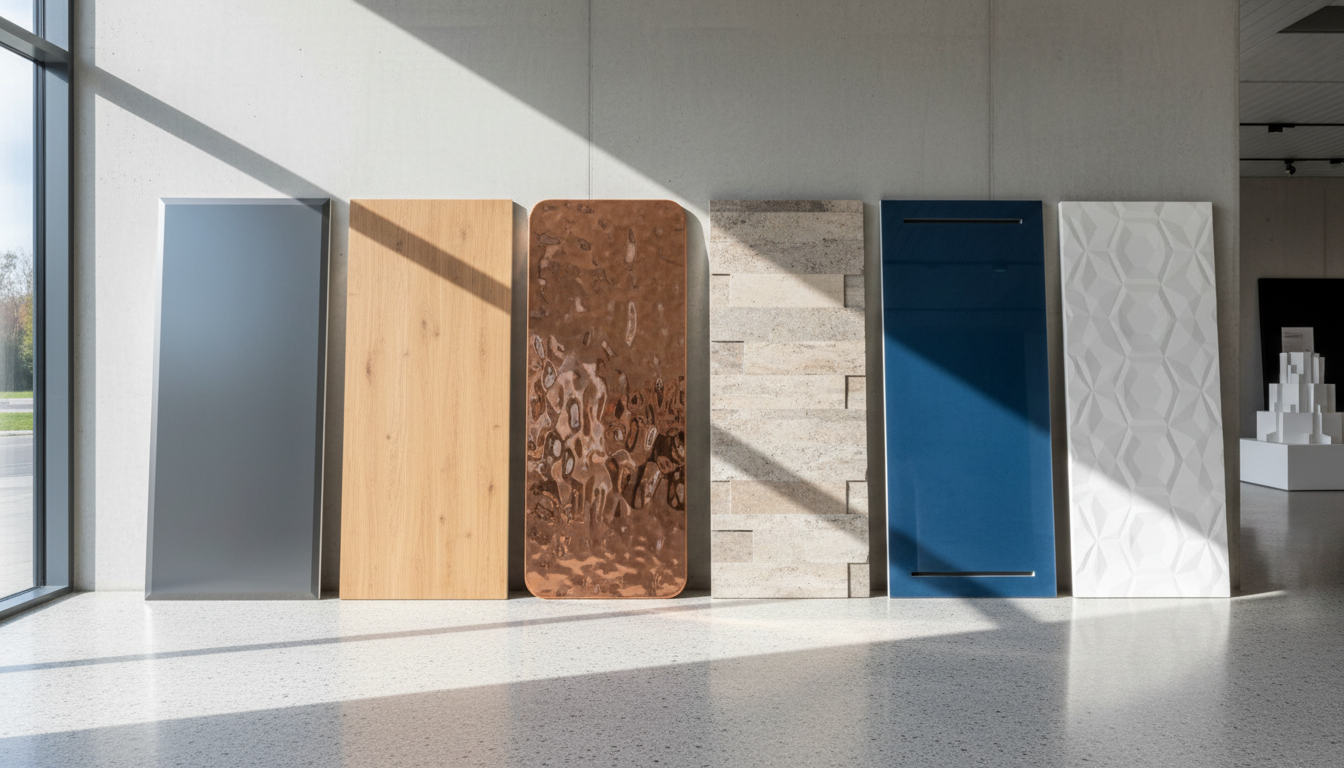

Виды композитных панелей и форматы монтажа
Не все панели монтируются одинаково. Технология зависит от типа материала, толщины листа, способа обработки и проектного решения фасада. На этапе закупки и раскроя это особенно важно, потому что выбранная схема крепления влияет на расход материала, стоимость работ и внешний вид здания.

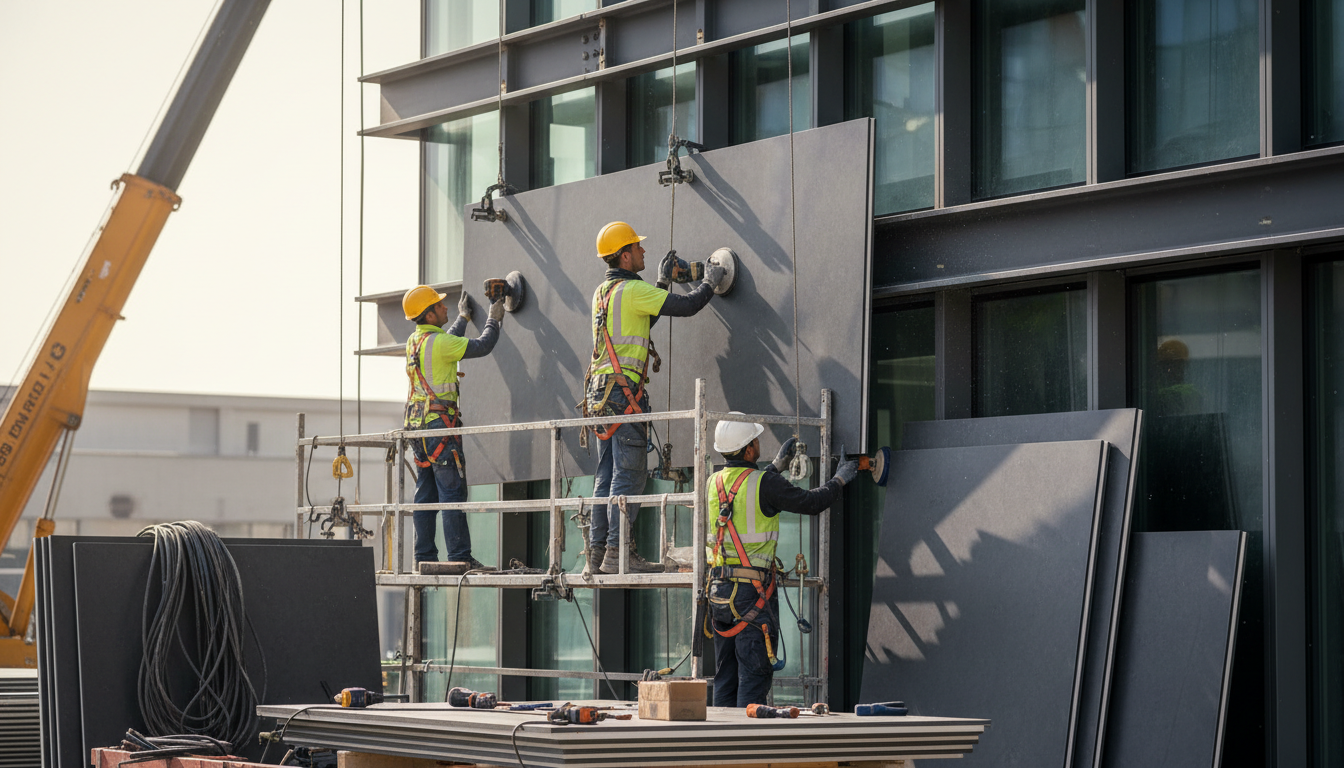

Листовой монтаж
В относительно простых решениях панели могут использоваться как листовой материал с видимым креплением. Такой вариант встречается реже на статусных объектах, но применяется там, где требуется снизить стоимость фасада и ускорить работы. Основной недостаток — менее выразительная архитектура и заметность крепежа, если он не замаскирован цветовым решением.
Кассетный монтаж
Наиболее распространенный и технически грамотный вариант — изготовление фасадных кассет из композитного листа. Заготовка фрезеруется с тыльной стороны по линиям сгиба, затем формируется в пространственный элемент с отбортовками. Такие кассеты крепят к направляющим открытым или скрытым способом в зависимости от системы. Именно кассетная схема позволяет получить аккуратные швы, жесткую геометрию и предсказуемое поведение облицовки при температурных деформациях.
Очень важно, чтобы глубина фрезеровки соответствовала типу панели и не повреждала лицевой металл. Слишком глубокая фреза ослабляет элемент, а недостаточная не позволяет получить ровный сгиб. Поэтому изготовление кассет должно выполняться на оборудовании с точной настройкой и контролем геометрии.

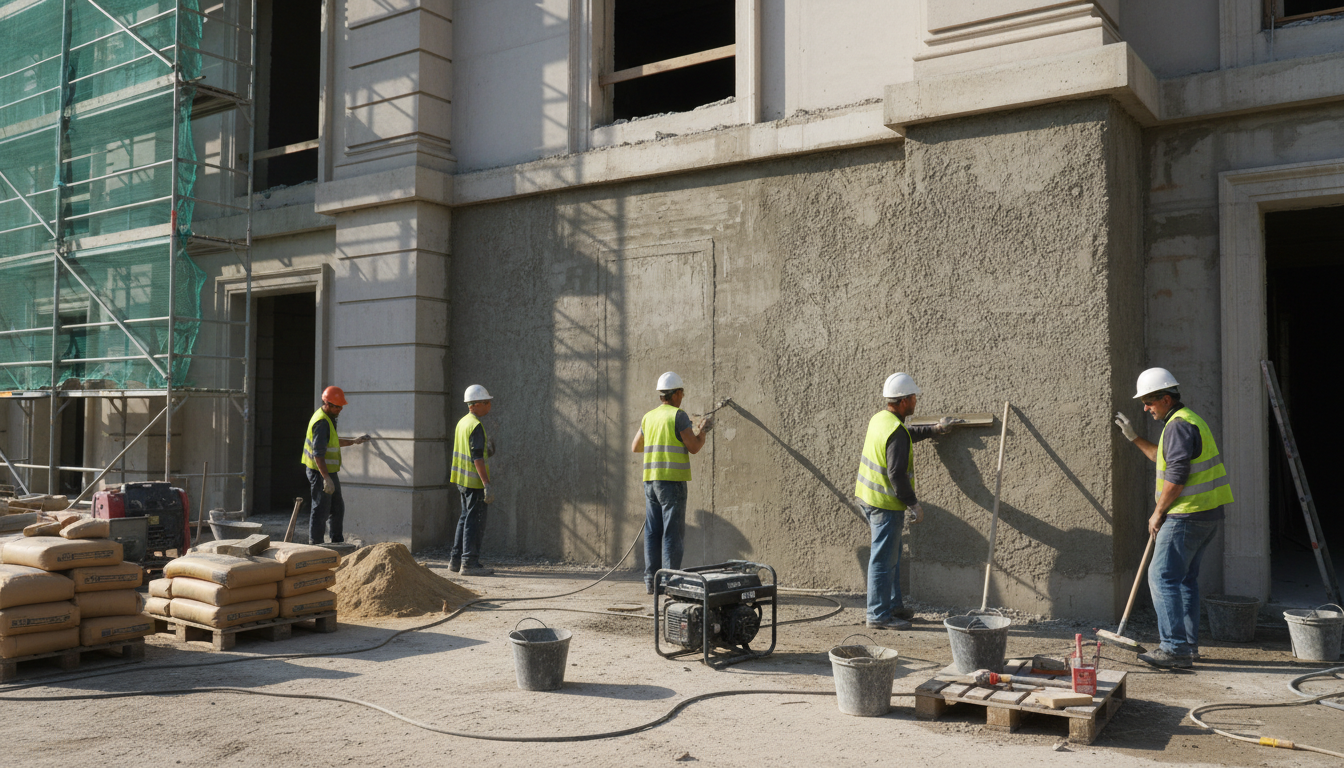

Требования к основанию перед началом монтажа
Одна из распространенных ошибок — считать, что навесной фасад полностью «простит» любые дефекты стены. На самом деле подсистема действительно позволяет компенсировать неровности, но только в рамках расчетных допусков. Перед началом работ основание нужно обследовать, а не просто принять по факту.
Проверяют прочность стенового материала, наличие трещин, пустот, отслоений, слабых участков, состояние старой отделки, влажность и соответствие фактической геометрии проекту. Если кронштейны устанавливаются в кирпич, газобетон, монолит или сборный железобетон, тип анкера и глубина его заделки подбираются отдельно. Нельзя механически переносить схему крепления из одного типа основания в другой.
При реконструкции зданий особенно важно удостовериться, что существующие слои штукатурки, утепления или облицовки не мешают надежной анкеровке. Иногда до монтажа приходится выполнять локальный ремонт основания, усиление отдельных зон или полную очистку поверхности от нестабильных слоев.
Проектирование и разметка фасада
Качественный монтаж начинается не с установки первой панели, а с грамотной разбивки фасада. До выхода на объект должны быть определены размеры кассет, расположение швов, шаг направляющих, точки крепления кронштейнов, узлы примыканий, оформление откосов, цоколя, парапета и мест прохода инженерных коммуникаций.

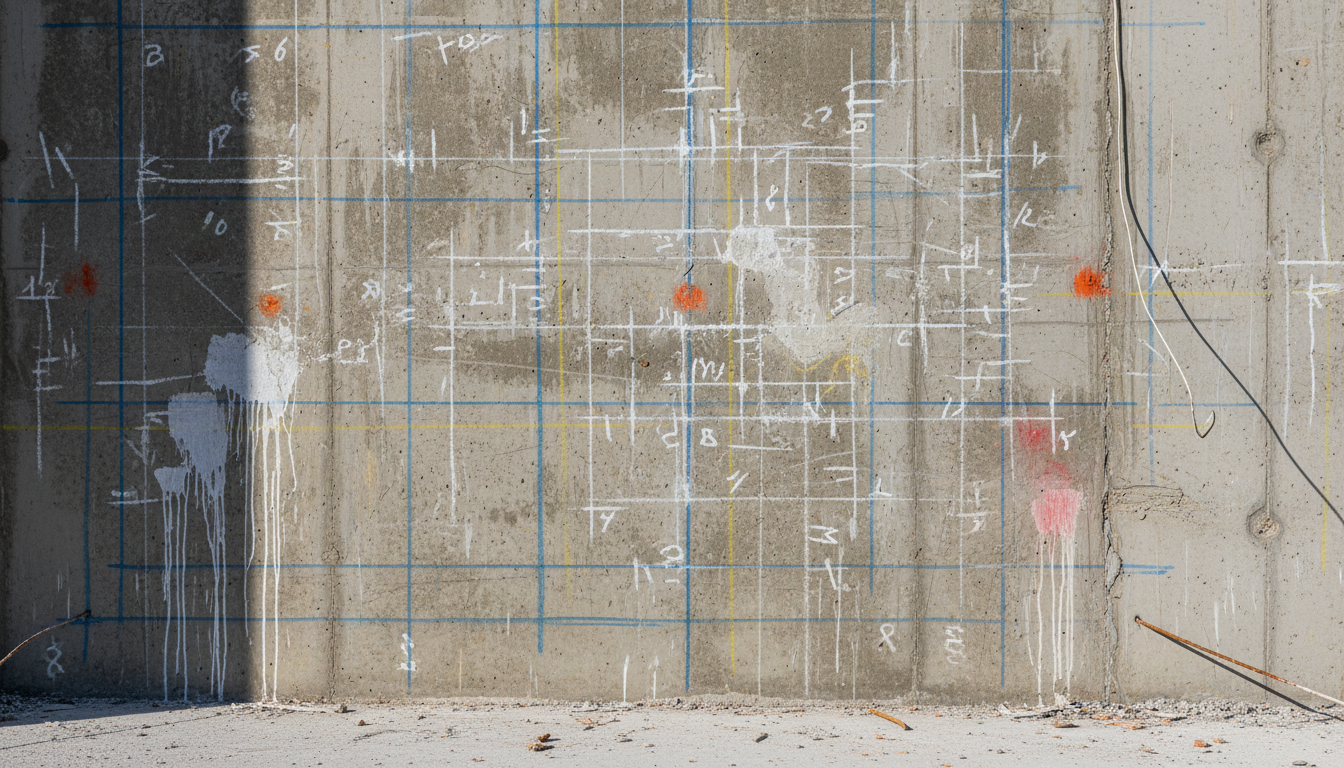

Разметку выполняют от базовых осей и контрольных отметок. Используют нивелир, лазерные построители и отвесы. Главная задача — перенести проектную сетку на фасад так, чтобы отклонения не накапливались по мере монтажа. Если допустить ошибку в начале, она проявится уже на уровне оконных примыканий, углов и верхних рядов облицовки.
Для сложных фасадов желательно предварительно выполнить раскладку в цифровой модели и согласовать карту элементов. Это упрощает производство кассет, маркировку изделий и логистику на объекте.

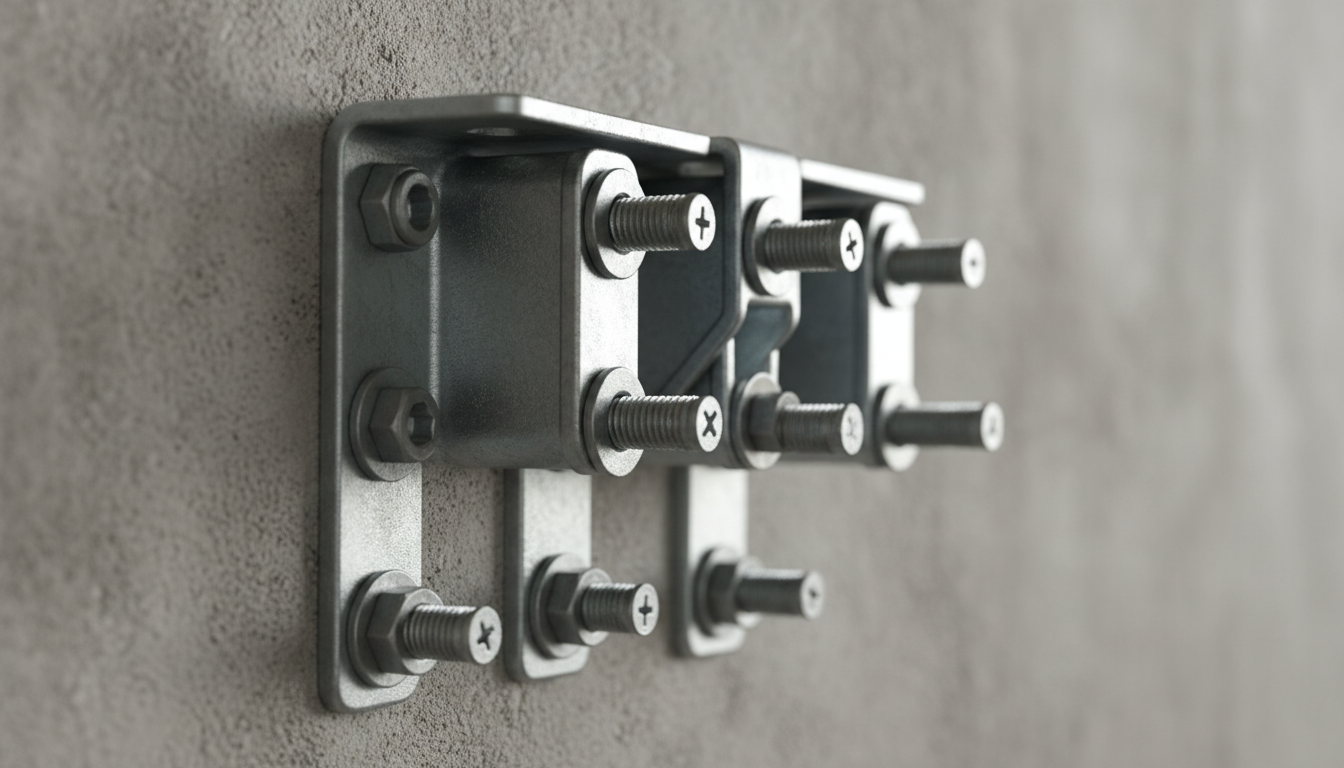

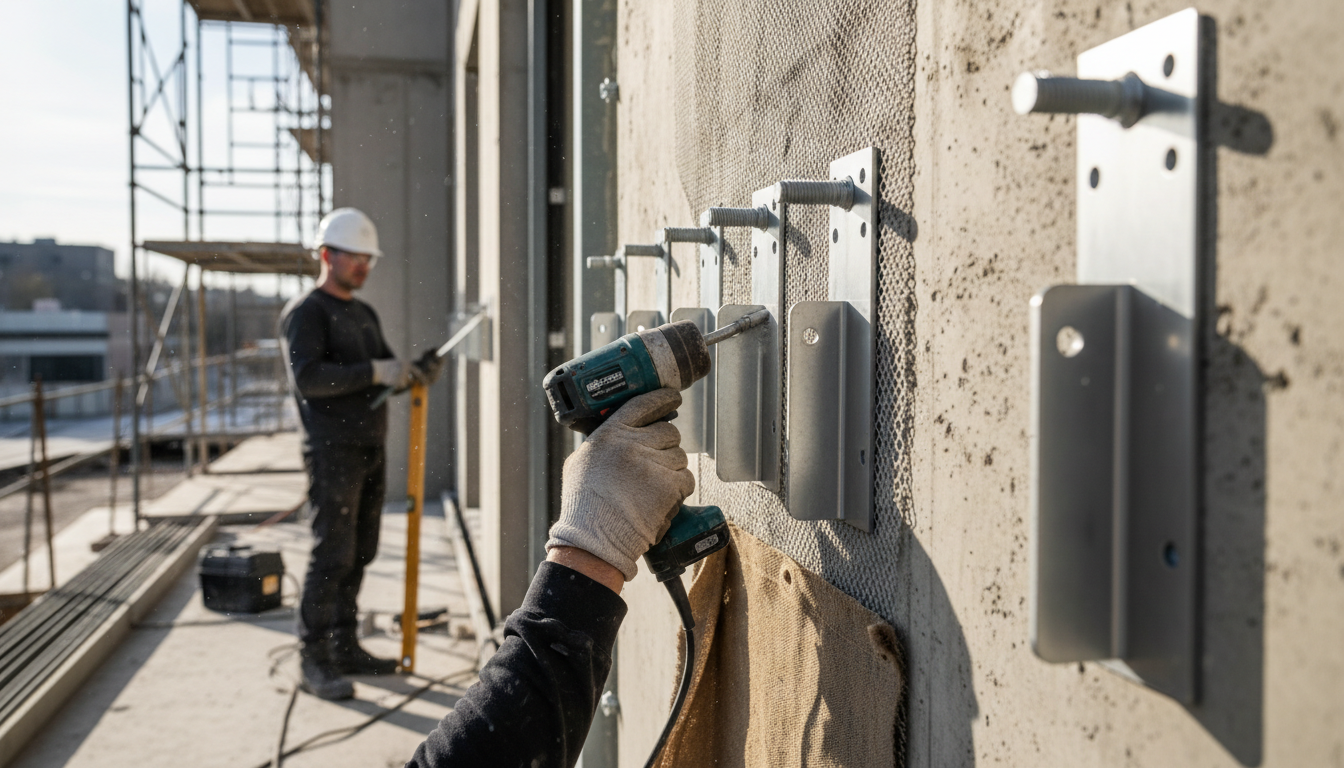

Монтаж кронштейнов: первый несущий этап
После разметки приступают к установке кронштейнов. Именно они передают нагрузку от облицовки и подсистемы на стену, поэтому к качеству крепления предъявляются особенно строгие требования. Работы ведут в соответствии с проектом производства работ и инструкцией производителя подсистемы.
Как выполняется крепление
В стене сверлят отверстия заданного диаметра и глубины, затем устанавливают анкеры. Под кронштейны часто предусматривают терморазрывные прокладки, которые уменьшают теплопотери и снижают риск образования мостиков холода. Положение каждого кронштейна контролируют по вертикали и вылету, чтобы в дальнейшем направляющие сформировали единую плоскость.
Анкера должны соответствовать основанию и расчетной нагрузке. На ответственных объектах выполняют испытания на вырыв. Это особенно актуально для оснований со спорными характеристиками или при реконструкции старых зданий, где фактическое состояние материалов может отличаться от проектных предпосылок.

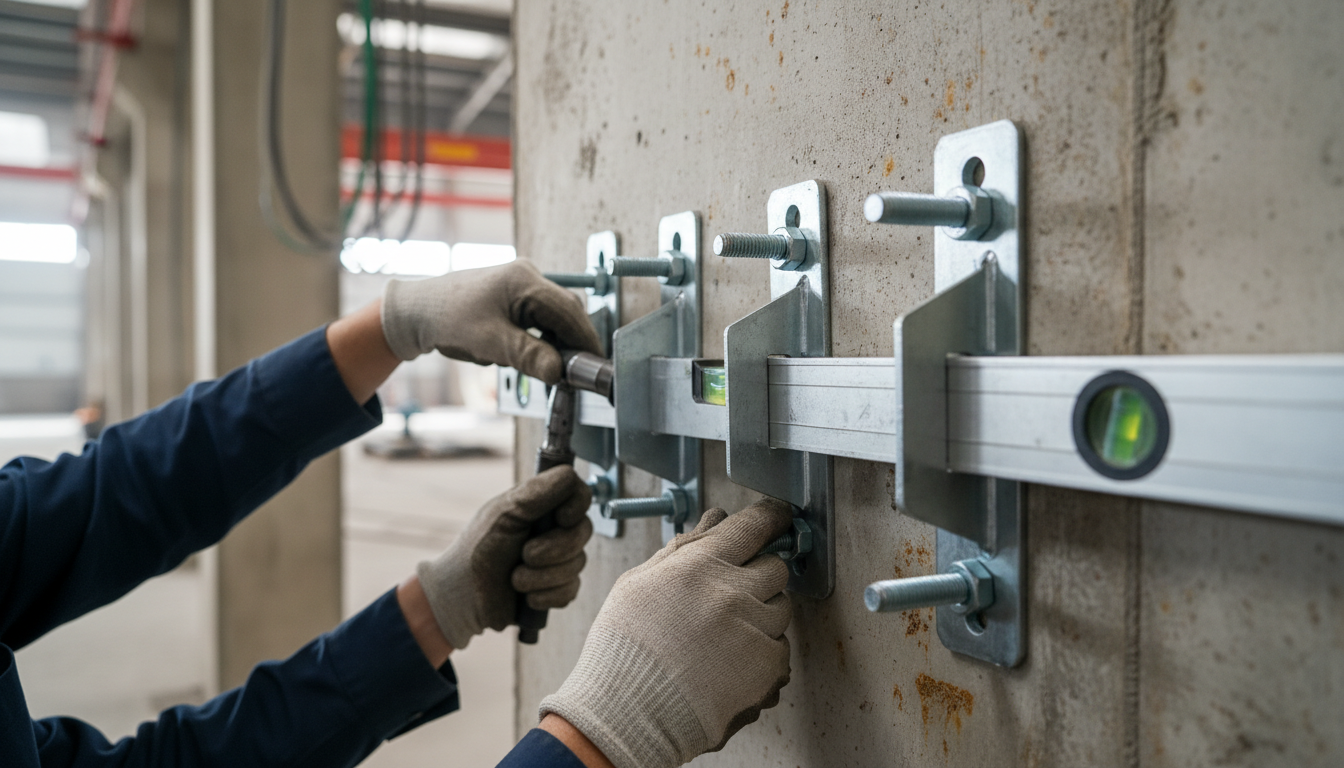

Что важно контролировать
Нельзя допускать установки кронштейнов в разрушенный шов кладки, в треснувшие участки кирпича или в основания с недостаточной несущей способностью. Также недопустимы перекосы кронштейнов, самовольная замена крепежа и изменение шага без согласования. Даже если «по месту так удобнее», подобные упрощения могут нарушить расчетную схему всей подсистемы.

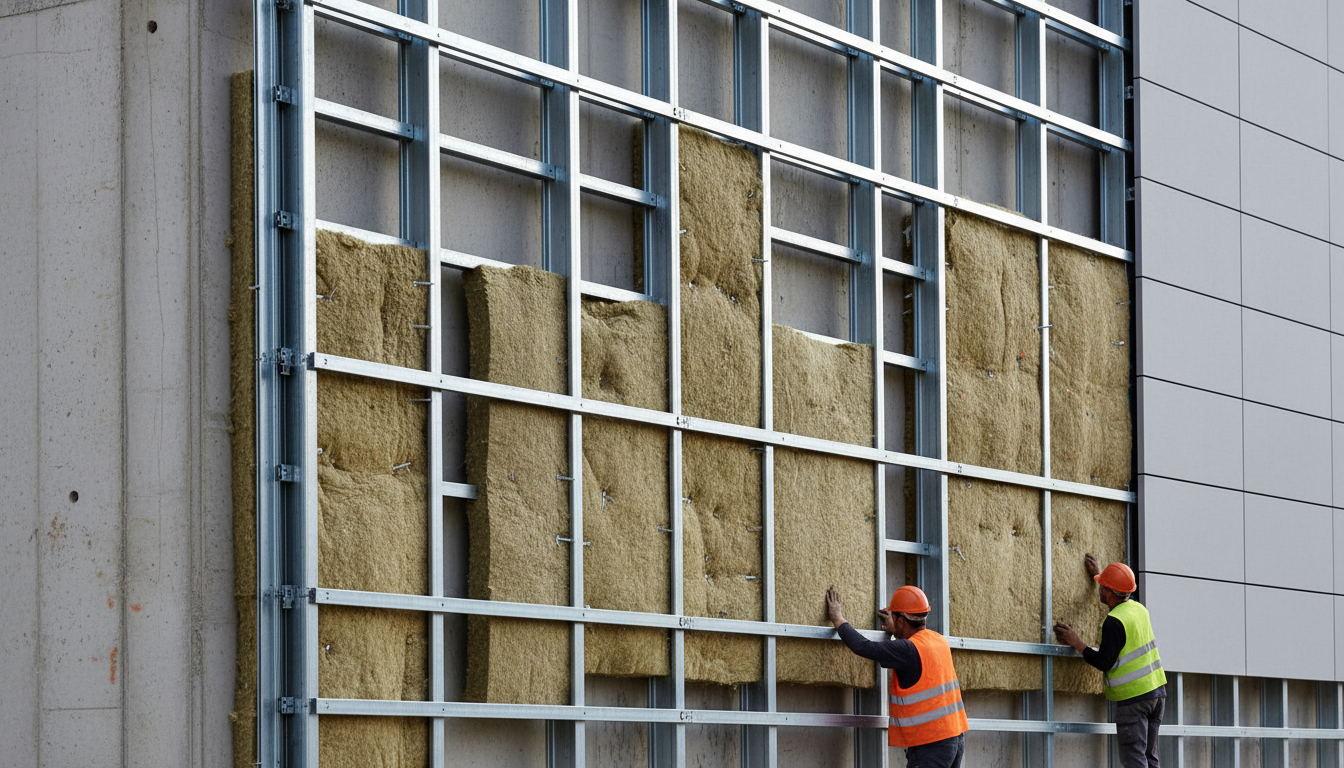

Утепление фасада и установка защитных слоев
Если система предусматривает утепление, после монтажа кронштейнов устанавливают теплоизоляционные плиты. Для вентфасадов обычно применяют минераловатные плиты необходимой плотности и прочности. Материал должен сохранять форму, выдерживать ветровые нагрузки и соответствовать требованиям по пожарной безопасности.
Плиты монтируют вплотную друг к другу, со смещением швов, избегая щелей. Крепление выполняют тарельчатыми дюбелями в количестве, предусмотренном проектом. При двухслойном утеплении наружный слой подбирают более жестким. Если используется ветровлагозащитная мембрана, ее укладывают без провисаний и с правильным нахлестом. Однако конкретное решение зависит от типа теплоизоляции и требований системы: в ряде конструкций мембрана не нужна или применяется только на отдельных участках.
Особое внимание уделяют узлам вокруг кронштейнов, оконных и дверных проемов, а также противопожарным рассечкам. Эти участки нельзя оставлять на усмотрение монтажников без чертежа. Любой разрыв теплоизоляционного контура и любая ошибка в рассечках напрямую влияют на безопасность и энергоэффективность здания.

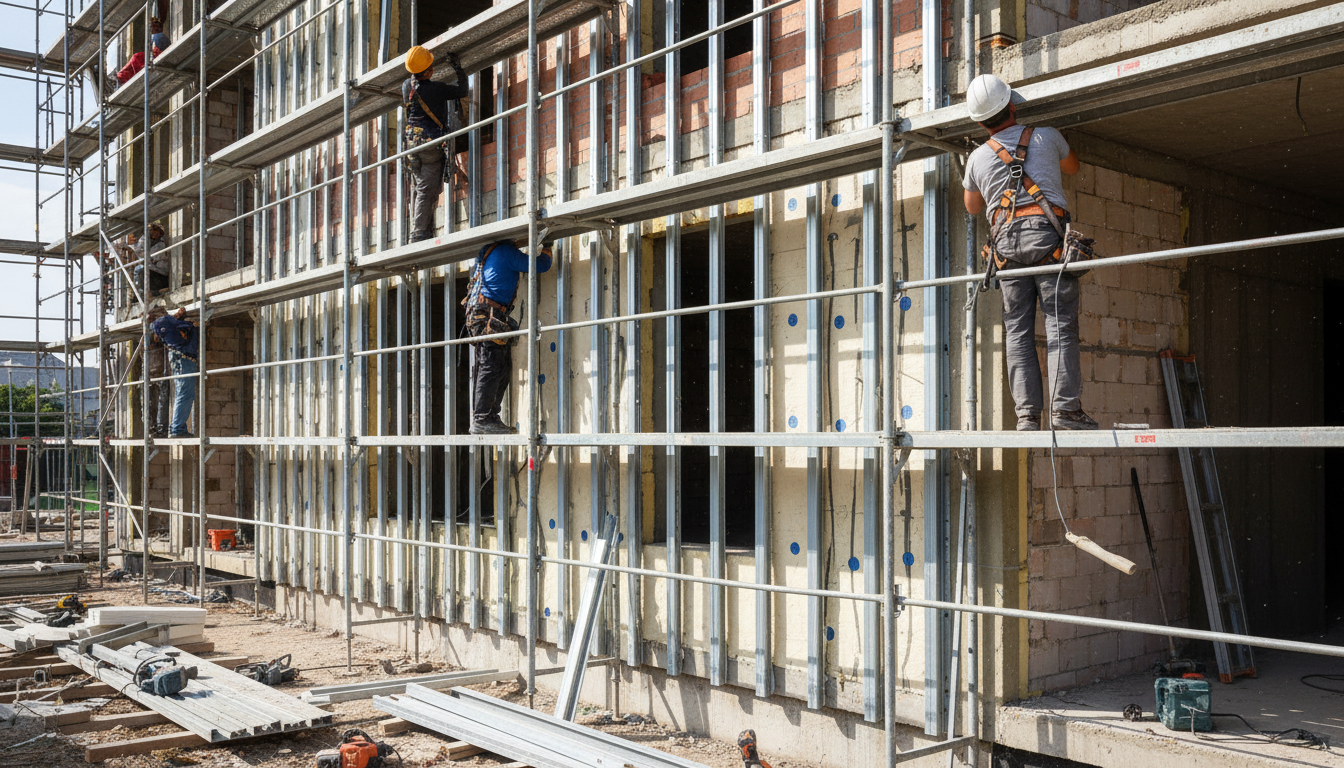

Монтаж направляющих и формирование плоскости
После завершения утепления устанавливают направляющие профили. Они соединяют кронштейны в пространственную систему и служат основанием для крепления облицовки. Именно на этом этапе окончательно задается ровность фасада, поэтому контроль геометрии должен быть постоянным.
Выравнивание направляющих
Профили выставляют в одной плоскости с помощью нивелира, регулировочных отверстий кронштейнов и крепежа, предусмотренного системой. Важно сохранить проектные зазоры и не пережимать элементы так, чтобы исчезла возможность температурного движения. Металл фасада работает при сезонных и суточных перепадах температур, и неподвижная на первый взгляд конструкция должна иметь заложенную свободу деформаций.

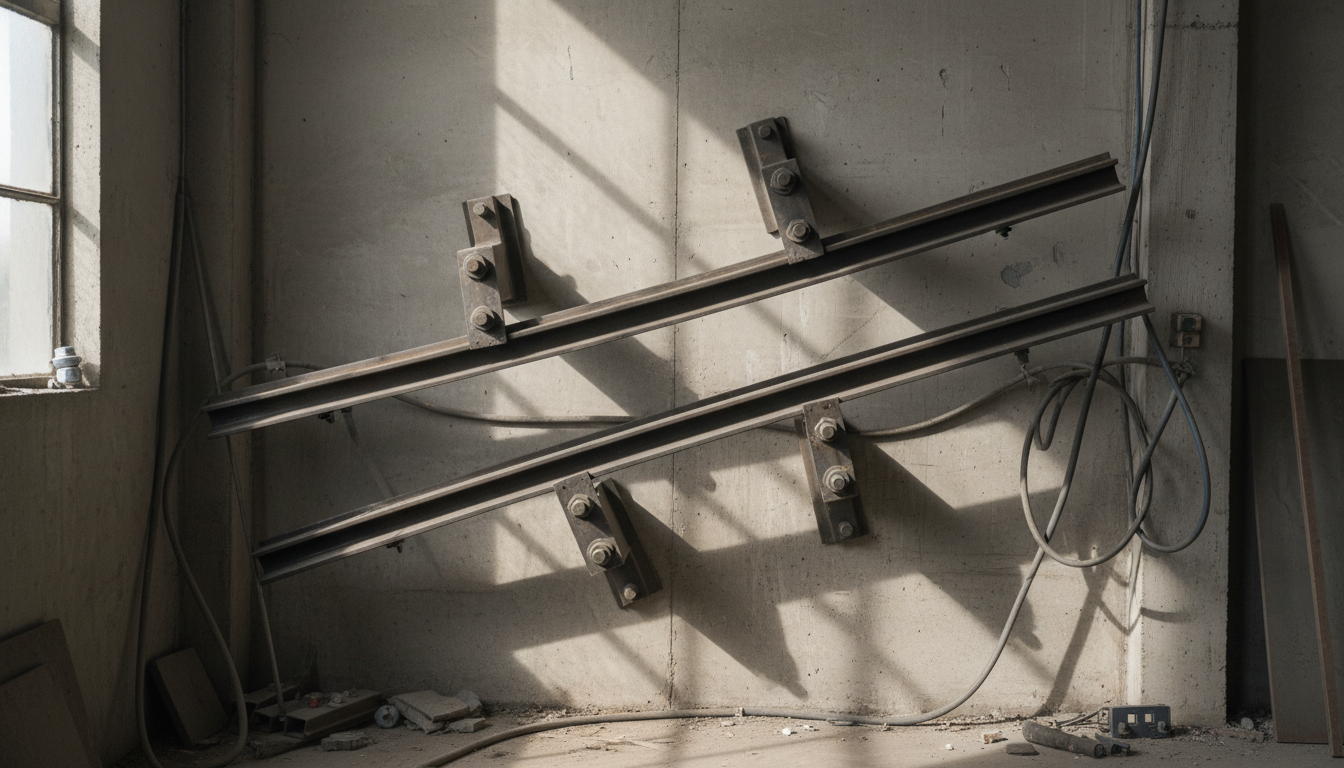

Типичные ошибки на этом этапе
Часто проблемы возникают из-за смешения элементов разных систем, замены рекомендованных заклепок и саморезов, чрезмерной подрезки профилей, а также отсутствия учета деформационных швов здания. В результате фасад получается визуально ровным только вблизи, а при боковом освещении на нем становятся заметны переломы плоскости и волны.

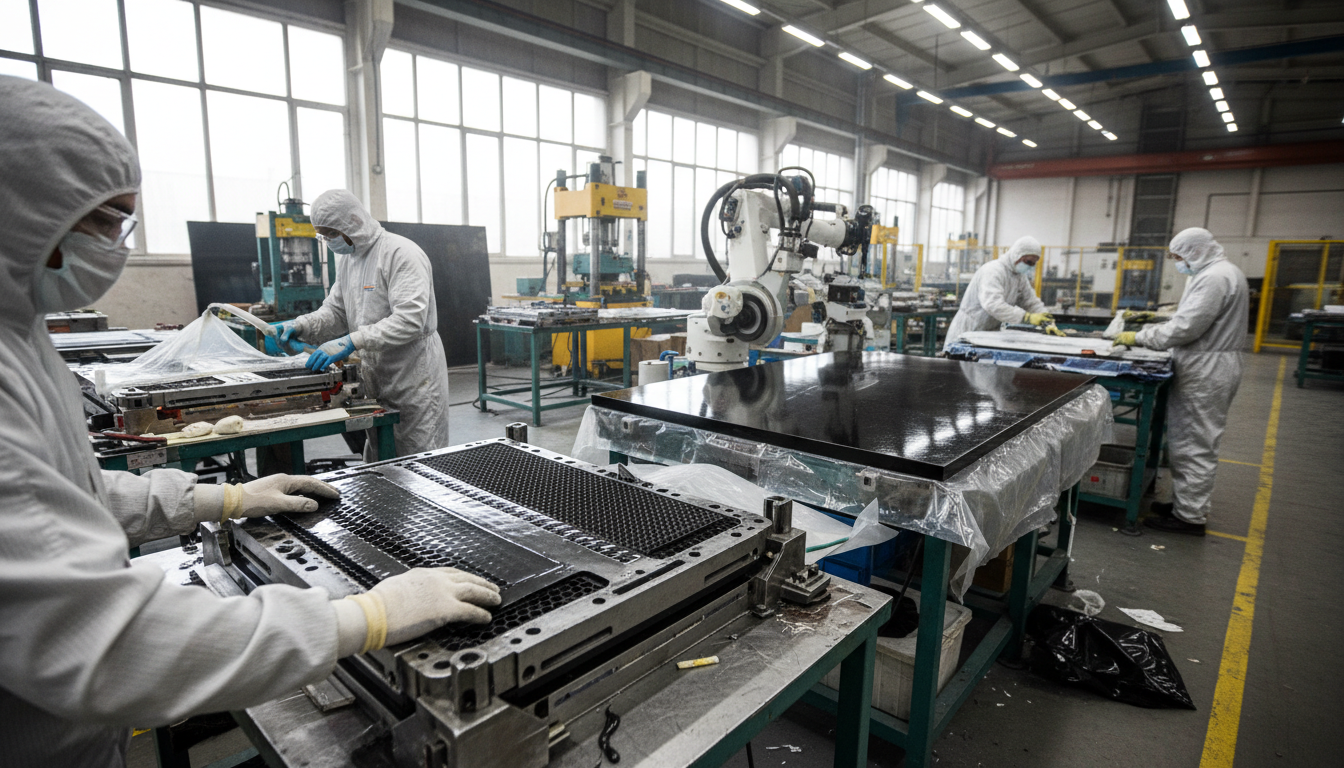

Изготовление кассет из композитных панелей
Если фасад выполняется кассетным способом, следующая ключевая задача — корректное изготовление облицовочных элементов. Качество фабрикации здесь определяет внешний вид объекта не меньше, чем монтаж на стене. Даже идеально выставленная подсистема не спасет фасад, если кассеты имеют разброс размеров, неточные углы и поврежденное декоративное покрытие.
Обычно лист раскраивают, затем на тыльной стороне выполняют V-образное или иное предусмотренное системой фрезерование, после чего отгибают борта и формируют кассету. При необходимости устанавливают усилители, монтажные планки или уголки. Защитную пленку с лицевой поверхности снимают не сразу, а на стадии, рекомендованной производителем, чтобы не повредить покрытие в процессе транспортировки и установки.
Очень важно учитывать направление текстуры и оттеночные особенности материала. Для металлизированных, шлифованных и некоторых однотонных покрытий кассеты должны устанавливаться в одном направлении, иначе на фасаде появится визуальная разница в цвете при разном угле освещения.

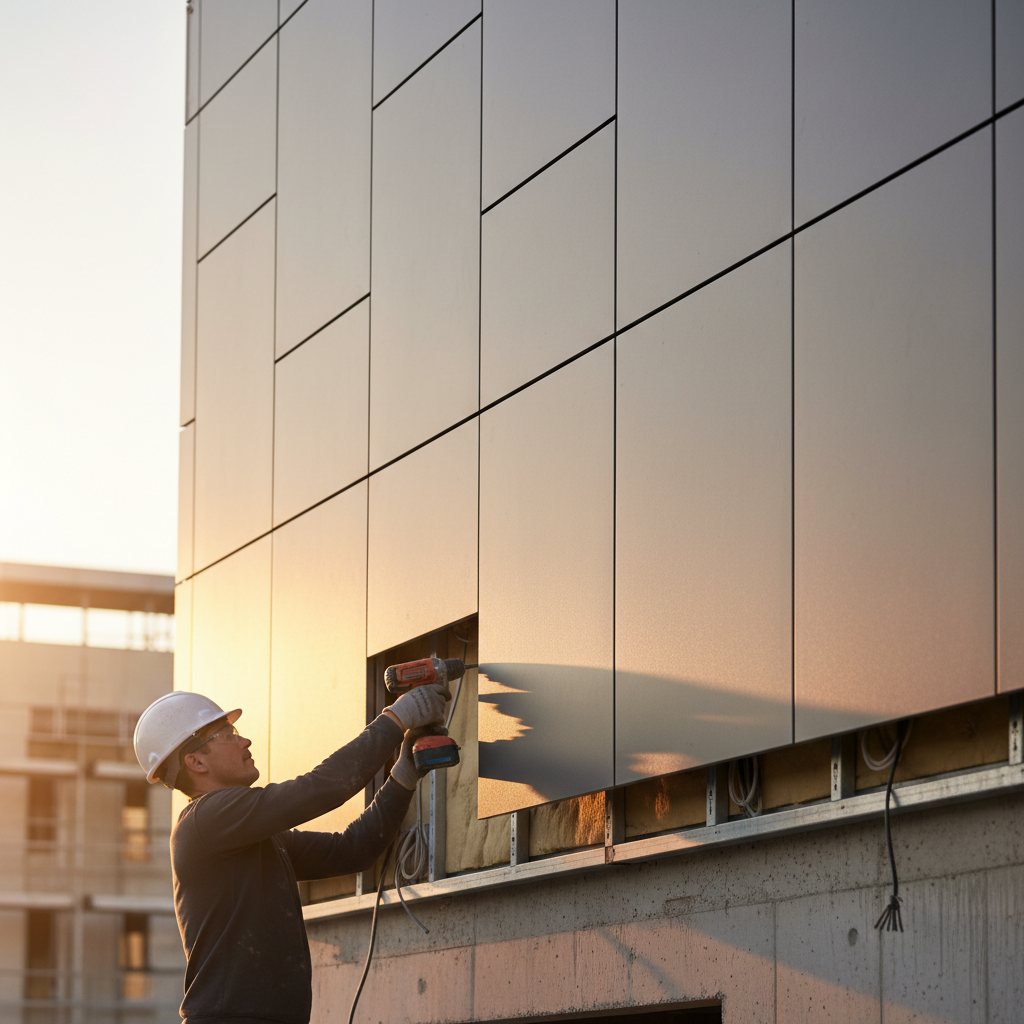

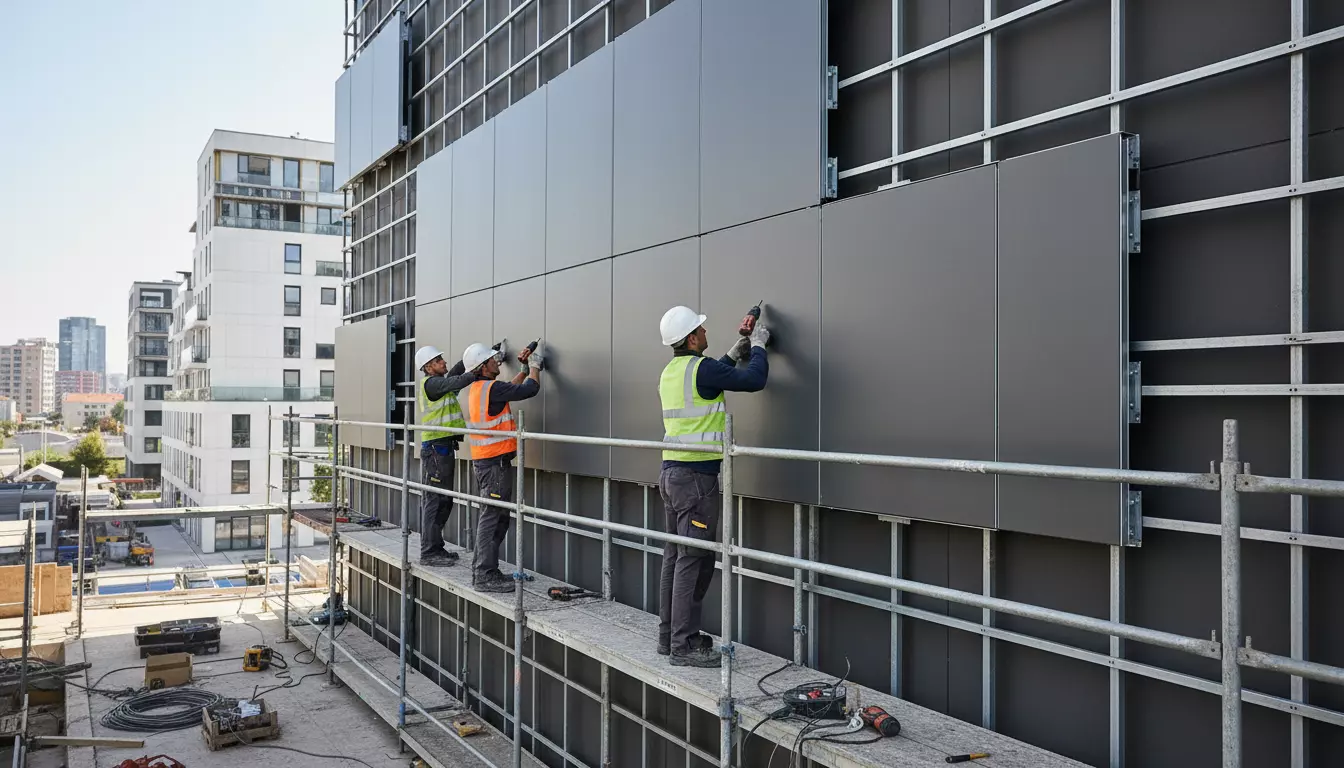

Монтаж композитных кассет на фасад
Когда подсистема собрана и элементы облицовки подготовлены, переходят к монтажу кассет. Работы обычно ведут снизу вверх и от опорных или наиболее заметных участков фасада, чтобы сохранить геометрию швов и контролировать визуальный результат на ключевых плоскостях.

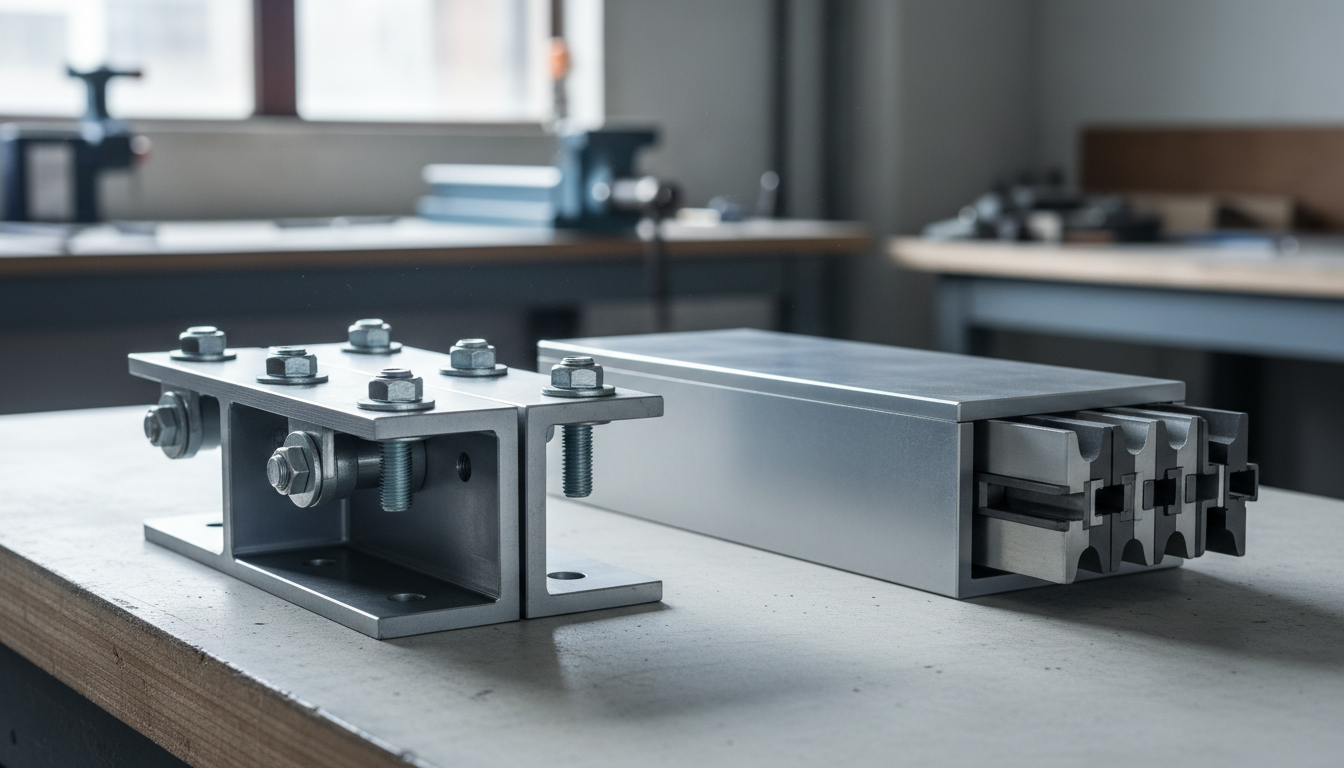

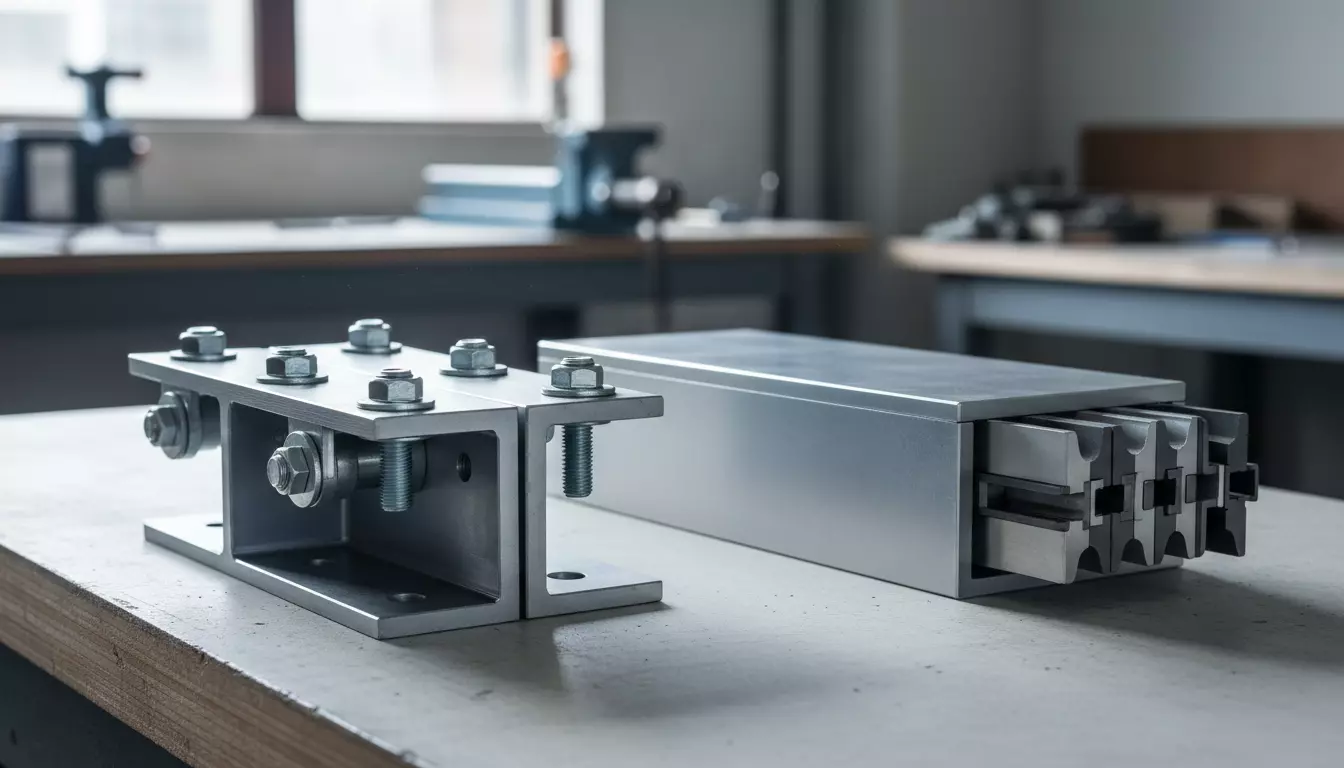

Открытое и скрытое крепление
В системах с открытым креплением кассеты фиксируют заклепками, винтами или иными крепежами, расположенными по проекту. Это проще, быстрее и дешевле, но места крепления остаются видимыми. В системах со скрытым креплением используют зацепы, салазки, скрытые планки или другие специальные узлы. Такой вариант дороже и требовательнее к точности, зато фасад выглядит более цельным и архитектурно аккуратным.

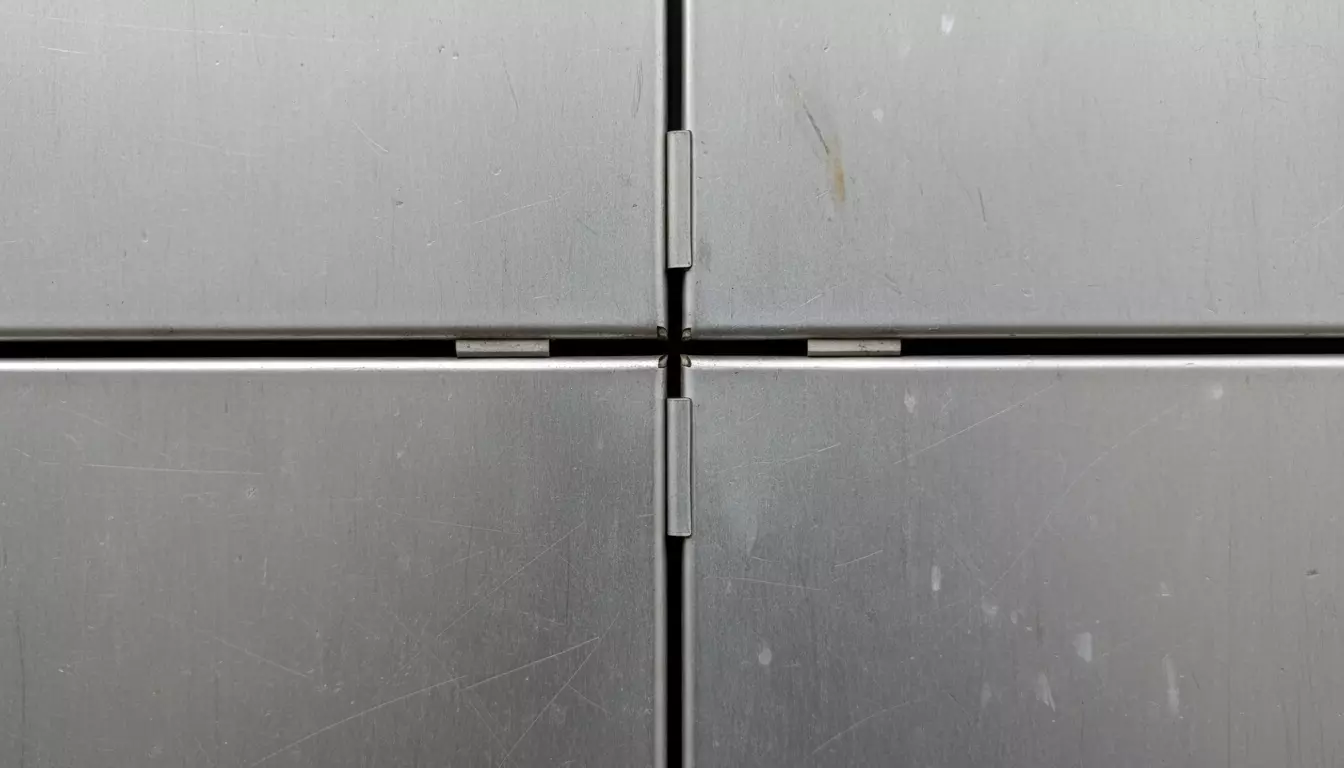

Контроль швов и температурных зазоров
Между кассетами оставляют проектные швы. Их ширина должна быть одинаковой на всей видимой плоскости. Нельзя «дожимать» кассеты для исправления локальной ошибки разметки или геометрии: это приводит к напряжениям в облицовке. Также необходимо учитывать линейное расширение металла и не блокировать подвижные узлы самодельными уплотнениями, герметиками и случайными прокладками.
Каждую установленную кассету осматривают на отсутствие царапин, вмятин, перекоса и люфта. Любой дефект лучше устранить сразу, пока соседние элементы еще не закреплены окончательно.

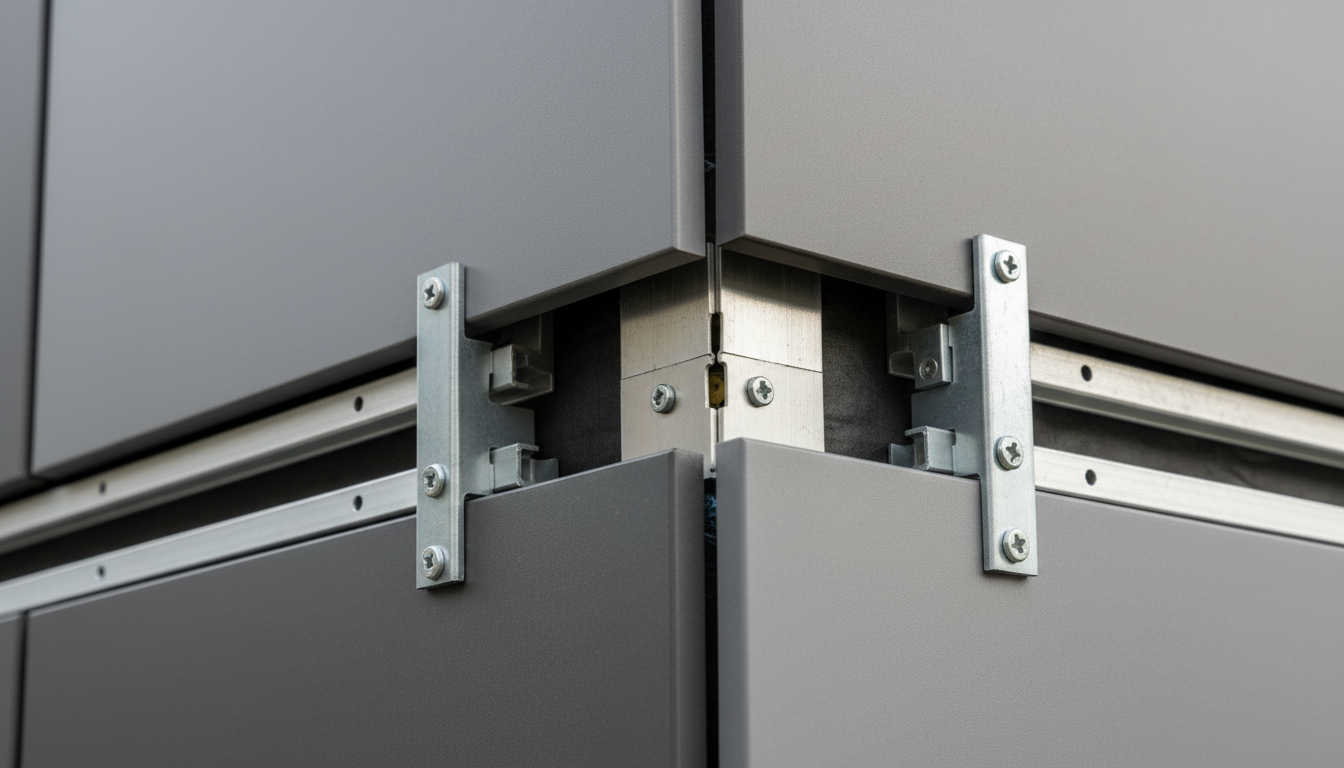

Узлы: углы, откосы, примыкания, цоколь и парапет
Именно узлы определяют профессиональный уровень фасада. На ровной глухой стене многие ошибки еще можно скрыть, но на углах, оконных откосах, в местах примыкания к кровле, цоколю и инженерным элементам все недочеты сразу становятся заметными. Кроме того, именно здесь чаще всего возникают протечки, продувания и проблемы с долговечностью.

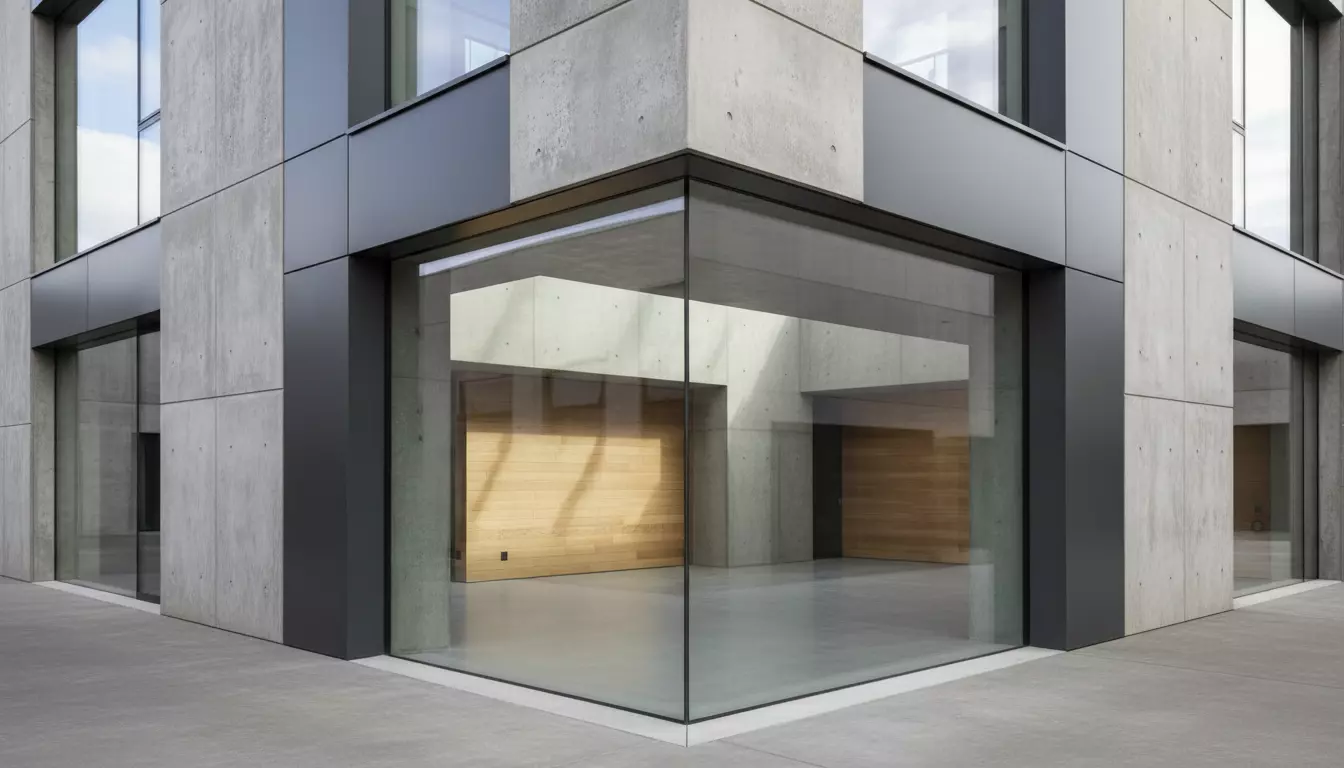

Наружные и внутренние углы
Углы могут формироваться специальными угловыми кассетами, гнутыми элементами или стыком рядовых кассет через доборный профиль. Главное требование — стабильная геометрия, одинаковый шов и защита узла от затекания воды. При сложной архитектуре лучше заранее изготовить образец узла и согласовать его до серийного производства элементов.

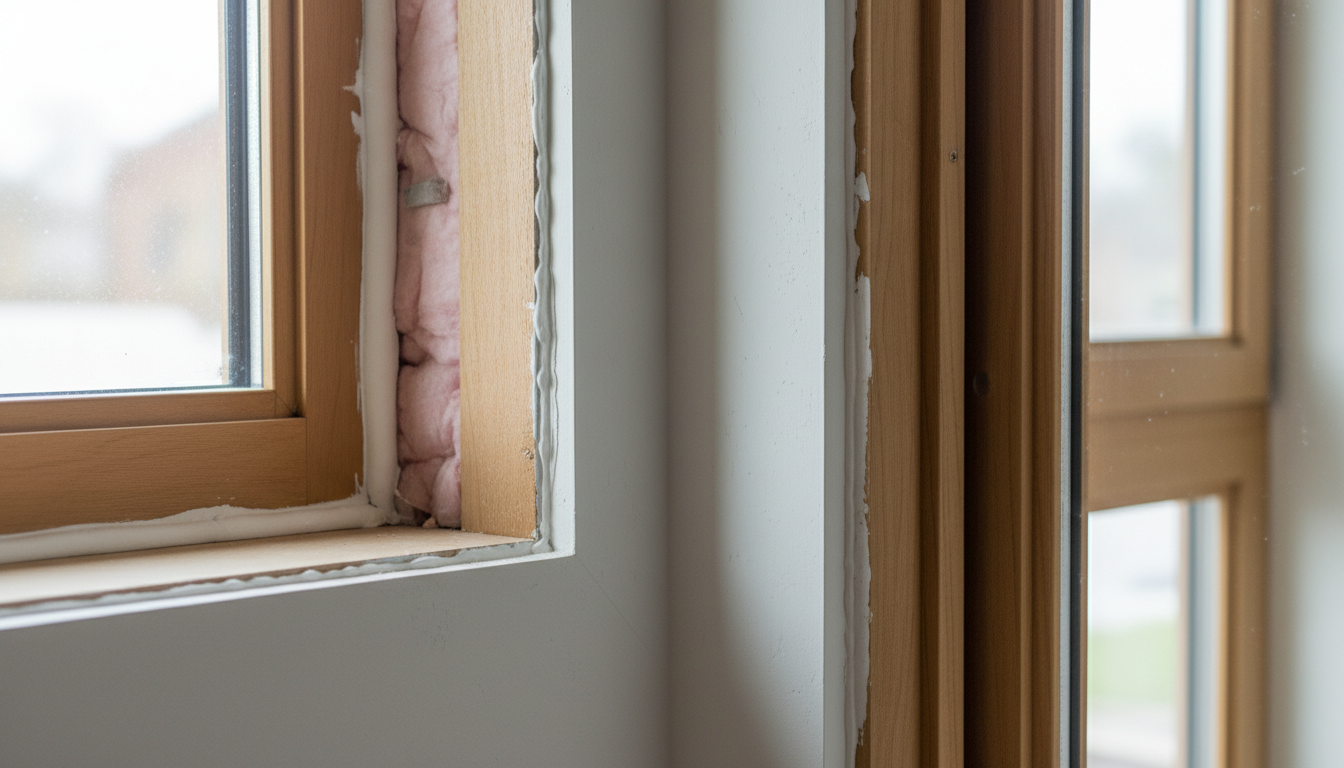

Оконные и дверные проемы
Откосы, отливы, верхние примыкания и боковые элементы должны работать совместно с общей системой водоотведения. Здесь нельзя ориентироваться только на внешний вид. Узел должен исключать затекание воды за облицовку, обеспечивать вентиляцию там, где она предусмотрена системой, и сохранять четкую линию примыкания. Для крупных объектов проектные чертежи проемов разрабатываются особенно подробно.

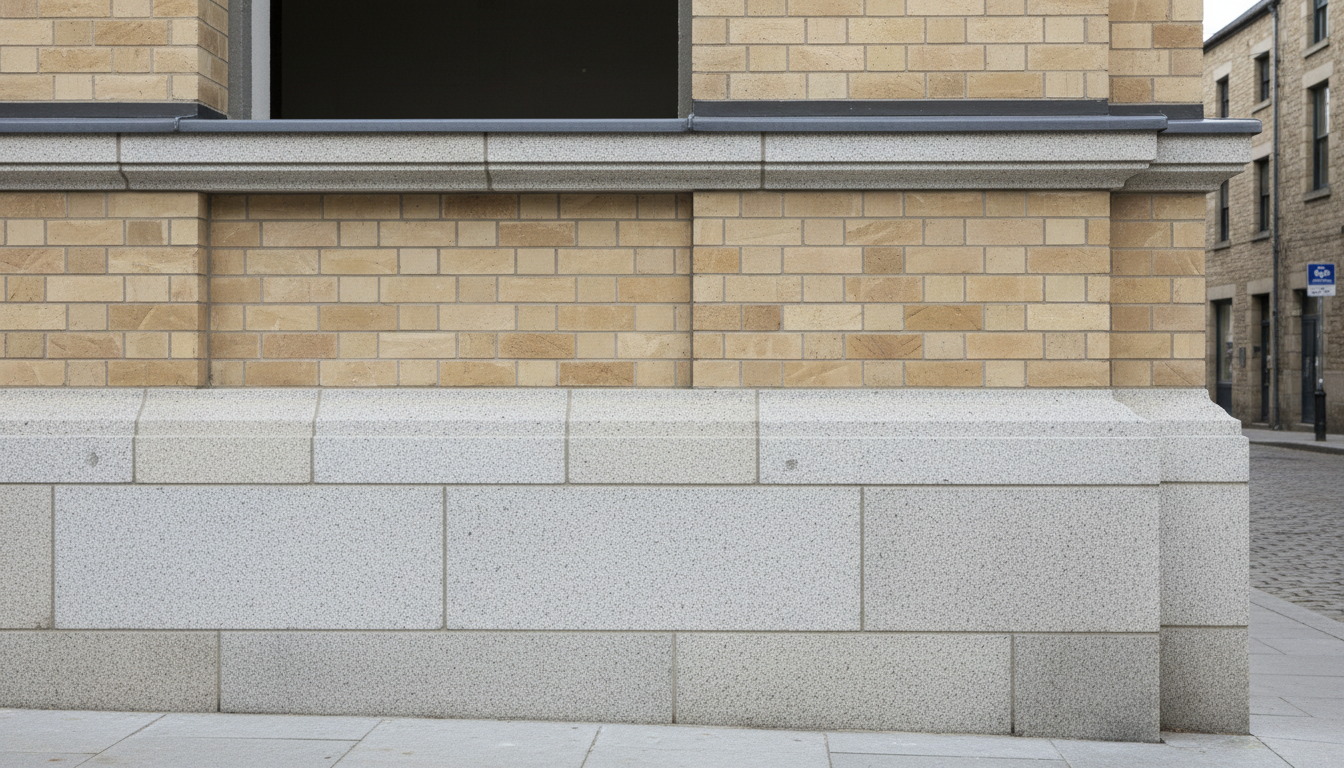

Цоколь и завершение фасада
Нижняя часть фасада подвержена повышенному загрязнению, механическим ударам и увлажнению. Поэтому в зоне цоколя важно правильно организовать старт облицовки, защиту от брызг, сетки от насекомых в продухах и доступ воздуха в вентзазор. В верхней части фасада, у парапета или карниза, необходимо обеспечить выход воздуха и защиту конструкции от атмосферной воды.

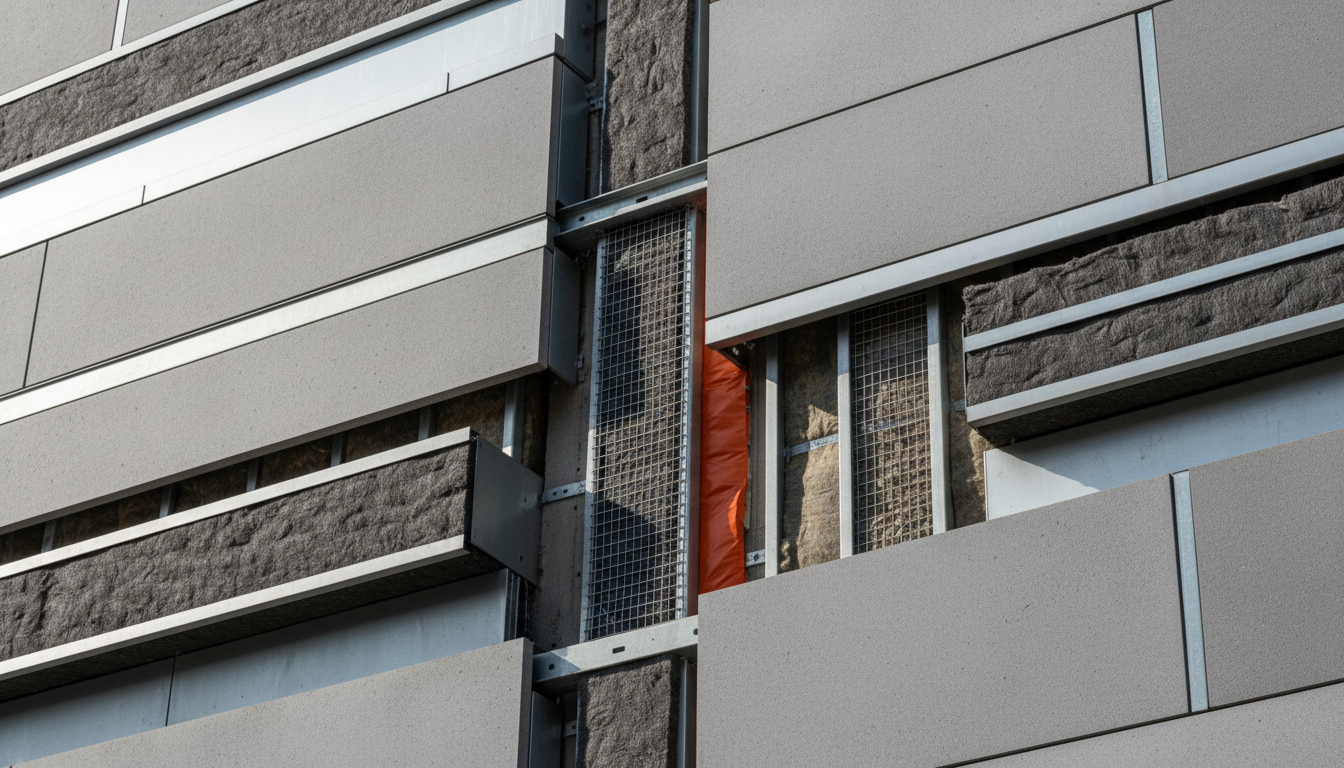

Пожарная безопасность фасада
При выборе композитных панелей необходимо учитывать класс пожарной опасности материала и всей фасадной системы. Для разных типов зданий действуют различные ограничения и требования. Недопустимо ориентироваться только на коммерческое название панели без изучения фактических сертификатов и области применения.
На объекте должны быть предусмотрены противопожарные рассечки, негорючая теплоизоляция, корректные примыкания в зонах перекрытий и проемов. Замена проектных материалов на аналоги без подтверждения характеристик здесь особенно опасна. Пожаробезопасность фасада — это сфера, где экономия может привести к критическим последствиям.

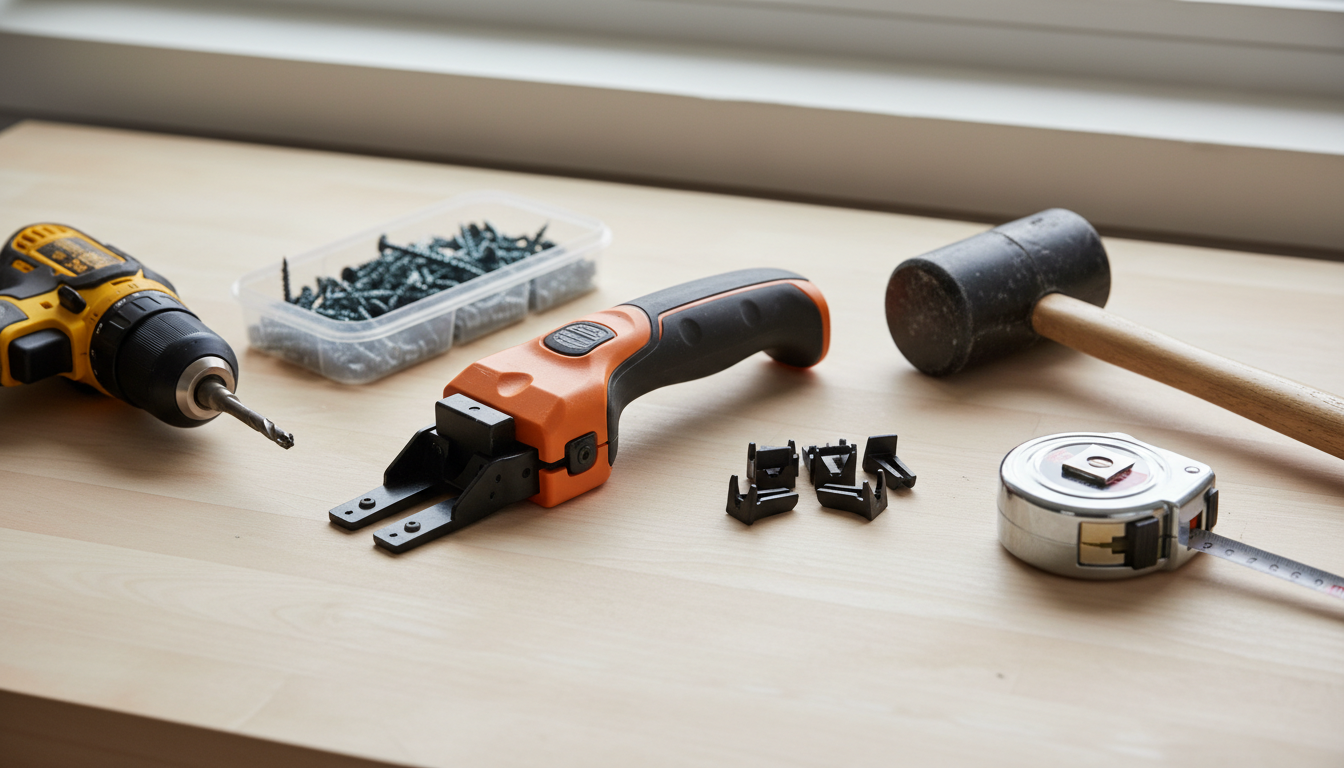

Инструмент и условия выполнения работ
Для монтажа композитных панелей требуется не только обычный строительный инструмент, но и оборудование, позволяющее точно резать, фрезеровать и собирать кассеты. На объекте используют лазерный нивелир, заклепочники, шуруповерты с контролем усилия, подъемное оборудование, приспособления для безопасной подачи кассет и средства защиты лицевой поверхности материала.
Работы нужно вести в условиях, соответствующих требованиям безопасности и рекомендациям производителя. Недопустим монтаж при сильном ветре, если это создает риск для персонала и точности позиционирования крупных элементов. Также важно контролировать хранение панелей: пачки нельзя бросать, тянуть по земле, оставлять без защиты от загрязнений и перегрева.

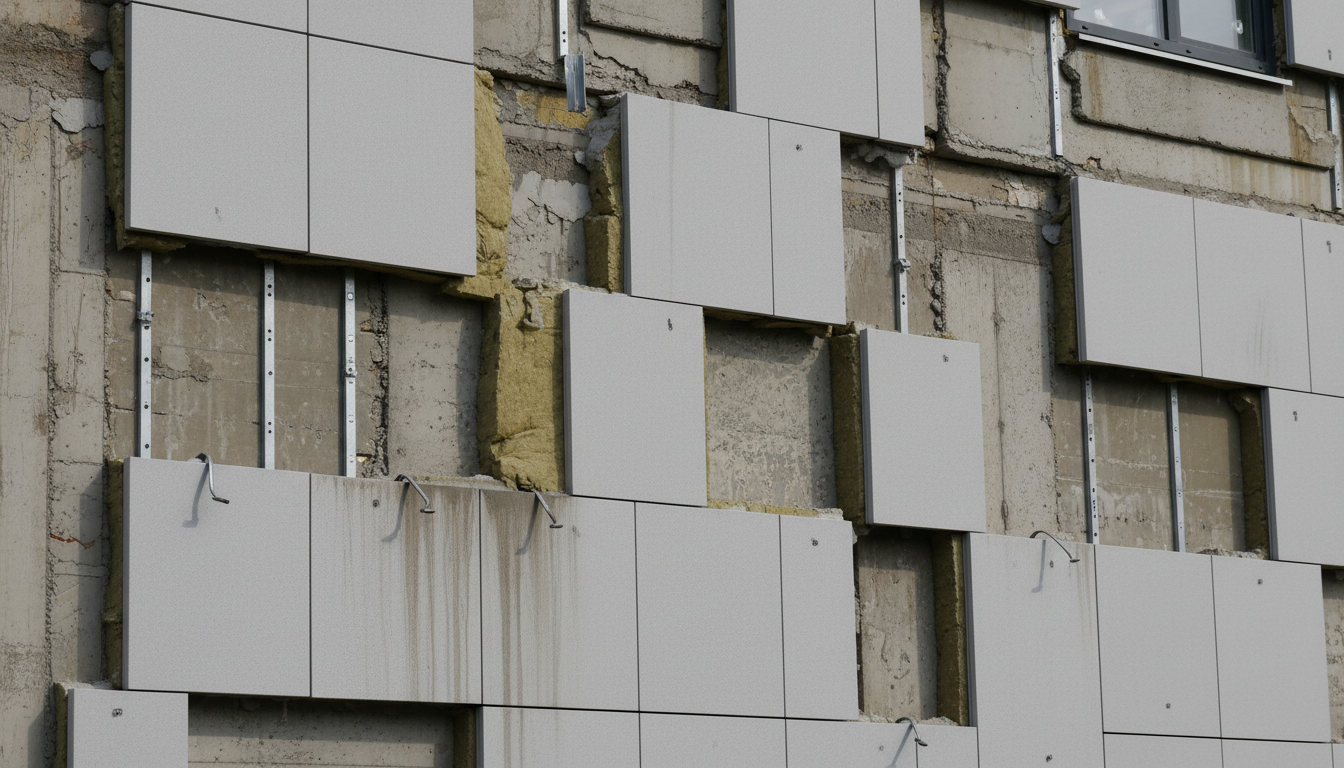

Частые ошибки при монтаже композитных панелей
Большинство проблем фасада проявляется не сразу. В первые месяцы облицовка может выглядеть вполне аккуратно, но затем становятся заметны деформации, шумы, локальные вздутия, разные швы и следы влаги. Почти всегда причина кроется в типовых ошибках монтажа или проектирования.
- Отсутствие полноценного проекта и раскладки кассет.
- Использование неподходящих анкеров и крепежа.
- Нарушение геометрии подсистемы и плохой контроль плоскости.
- Случайная замена материалов из разных систем без проверки совместимости.
- Недостаточные или неправильные температурные зазоры.
- Нарушение технологии фрезеровки и изготовления кассет.
- Повреждение декоративного покрытия при транспортировке и монтаже.
- Ошибки в узлах откосов, цоколя, парапета и наружных углов.
- Перекрытие вентиляционного зазора и продухов.
- Игнорирование противопожарных требований.
Чтобы избежать этих проблем, необходимы входной контроль материалов, технический надзор, исполнительная документация и работа по утвержденным узлам, а не по устным договоренностям на площадке.

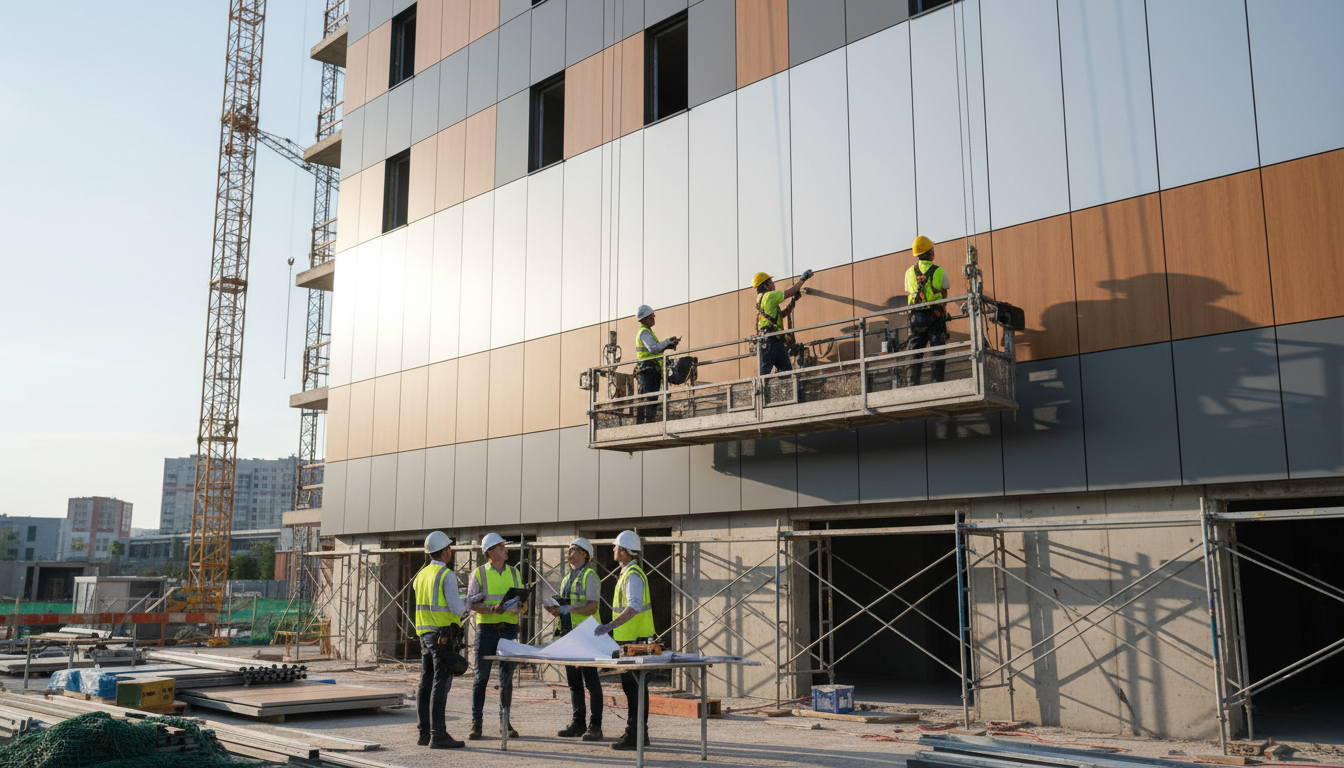

Как проверить качество готового фасада
При приемке фасада оценивают не только общий внешний вид, но и соответствие системы проекту. Проверяются вертикальность и плоскостность облицовки, равномерность швов, аккуратность примыканий, отсутствие царапин, вмятин, следов перегрева при обработке, а также правильность работы доборных элементов и вентиляционных отверстий.
На крупных объектах дополнительно контролируют исполнительные схемы, акты скрытых работ, сертификаты материалов и результаты испытаний крепежа. Если фасад выполнялся поэтапно, важно убедиться, что все скрытые операции были приняты до закрытия облицовкой.

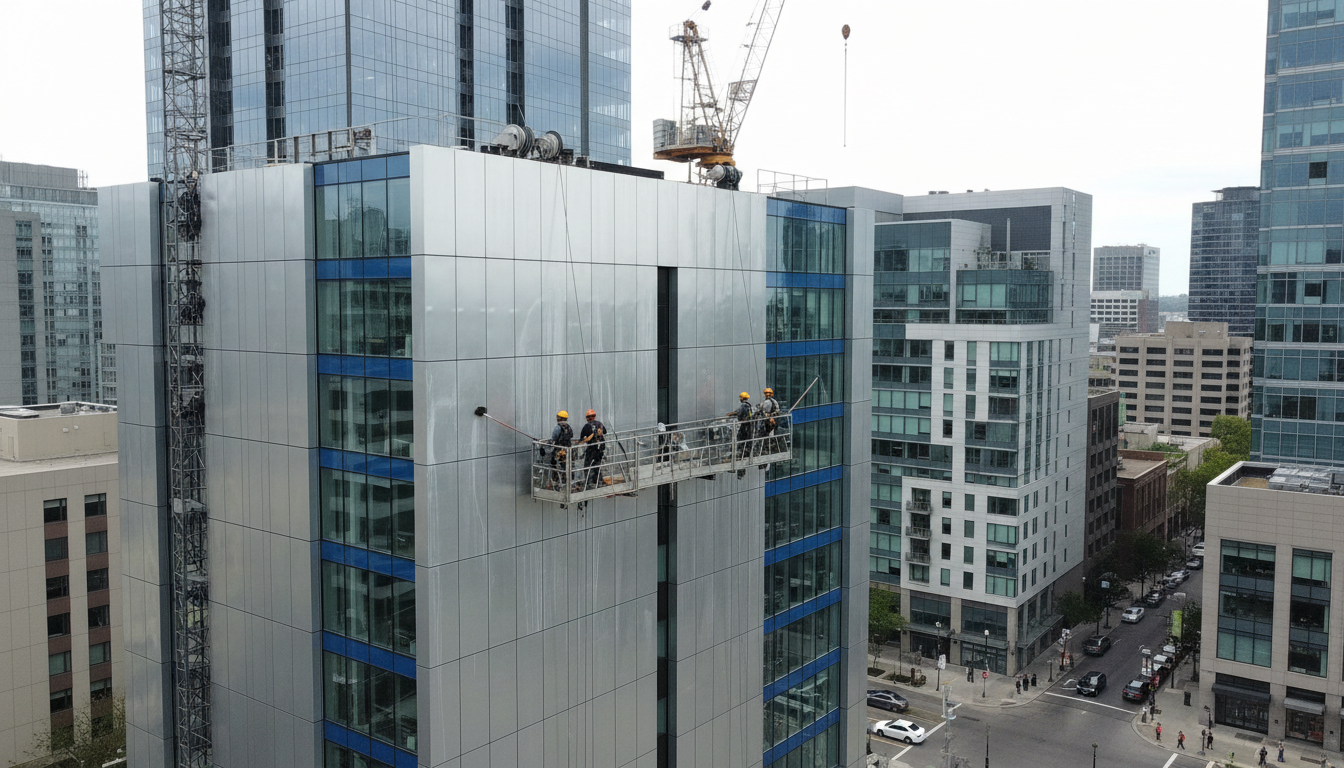

Практические рекомендации для долговечной эксплуатации
Даже идеально смонтированный фасад нуждается в правильной эксплуатации. Композитные панели не требуют сложного обслуживания, но периодический осмотр обязателен. Следует контролировать состояние примыканий, отсутствие механических повреждений, целостность защитных покрытий и чистоту зон продуха.
Мыть панели следует средствами, рекомендованными производителем покрытия. Агрессивная химия, жесткие абразивы и металлические щетки могут испортить декоративный слой. При локальном ремонте нужно использовать совместимые материалы и сохранять направление текстуры, оттенок и тип крепления. Если же требуется замена отдельных кассет, желательно брать элементы из той же партии или заранее учитывать возможную разницу в тоне.
Композитные панели для фасада — это технологичное и эстетичное решение, которое при грамотном проектировании и профессиональном монтаже дает долговечную, легкую и визуально безупречную оболочку здания. Основной принцип здесь прост: хороший фасад начинается не с красивой панели, а с системы, в которой правильно рассчитаны нагрузки, учтены деформации, обеспечены вентиляция, пожарная безопасность и точная геометрия всех узлов. Именно такой подход позволяет получить облицовку, которая не только эффектно выглядит в день сдачи объекта, но и сохраняет свои свойства на протяжении многих лет.
