Строительство мансардной крыши своими руками

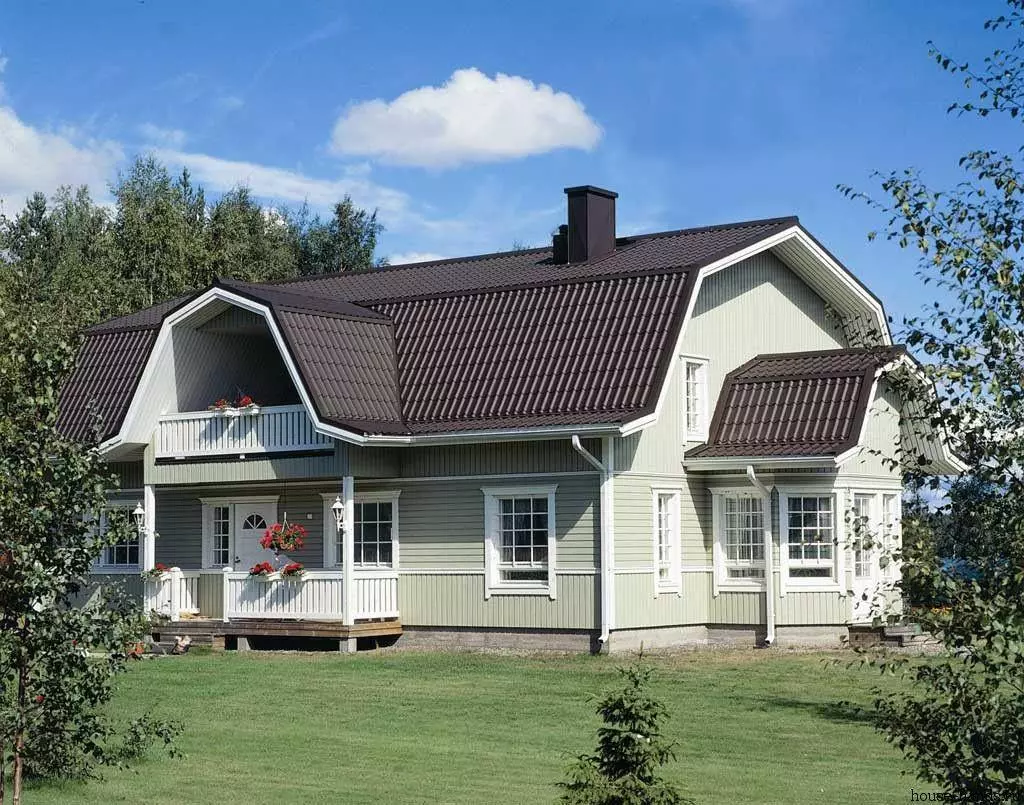

Ломанная крыша мансардной

Строительство мансардного этажа позволит увеличить полезную жилую площадь вашего дома. Выполнить работы своими руками достаточно сложно, но это вполне осуществимая задача при четком планировании и следовании инструкциям.

Дом с мансардой смотрится более презентабельно. Но мансардный этаж – это не только красивый внешний вид. Он увеличивает полезную площадь строения, а также предохраняет внутренние помещения от теплопотерь. Даже если этаж не утепляется, не отапливается и используется исключительно в летнее время, широкая воздушная прослойка гарантирует отличную теплоизоляцию. Обустраивается мансардная крыша под двухскатной или ломаной кровлей. Второй вариант предпочтительнее, так как полезная площадь мансарды будет больше.

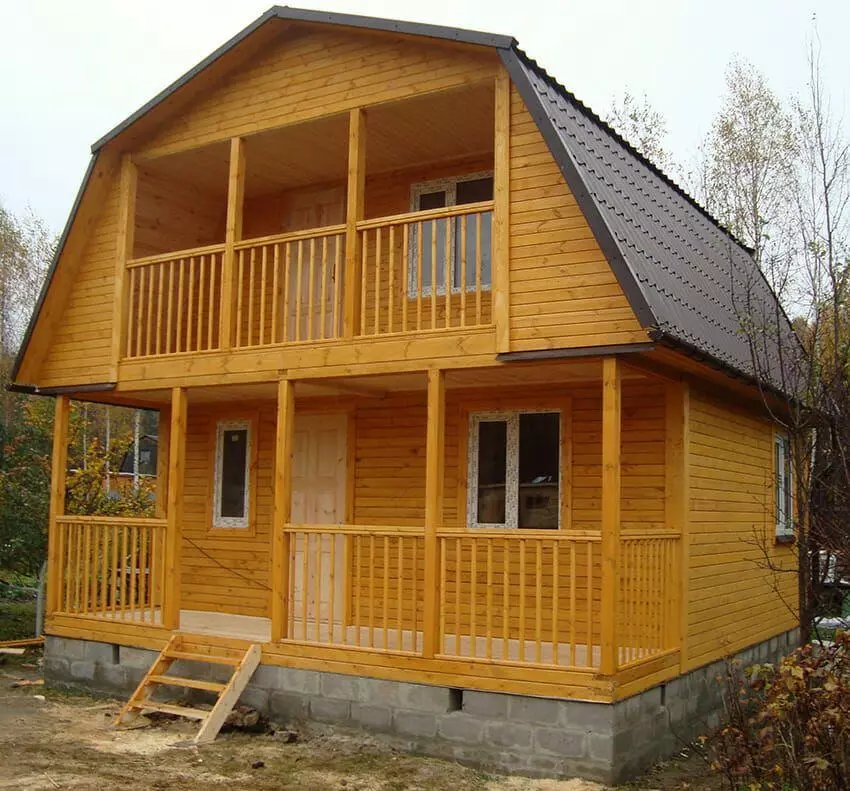

Деревянный дом с мансардной крышей

Расчеты и чертежи

Строительство мансарды – это работа, которая требует некоторых специфических знаний. И первые навыки понадобятся, когда вы будете производить расчеты и готовить чертеж. Из опыта строительства мансардных этажей можно сделать вывод, что обустройство стропильной системы во многом зависит от выбранных материалов.

  • Расстояние между стропилами должно соответствовать ширине утеплителя, иначе отходы будут очень большими.
    Ширина плит из минеральной ваты составляет 60 см, следовательно, стропила следует устанавливать с шагом 57-58 см.
  • Ширина досок для каркаса также выбирается с учетом толщины утеплителя плюс зазор на вентиляцию.
    Толщина слоя утеплителя составляет 250 мм, необходимо прибавить зазор на вентиляцию, таким образом получается ширина доски 280 мм.
  • Оптимальное сечение бруса для установки стоек – 100 х 100 мм. Такая толщина позволит мансарде противостоять сильным ветрам и снегопадам.

[important]Заказать расчет проекта мансардного этажа лучше всего у специалистов. Они учтут климатические особенности региона, ветровую и снеговую нагрузку, а также свойства кровельного материала, который вы будете использовать для монтажа. Вы получите чертеж со всеми необходимыми показателями.[/important]

Стропильная система

Если вы планируете строить мансарду, то заранее внесите изменения в проект дома. Самостоятельно проще всего выполнить монтаж мансардного этажа с ломаной крышей. Ломаную крышу устанавливать сложнее, но зато при равной площади основания помещение мансарды получится гораздо больше, чем при двухскатной кровле.

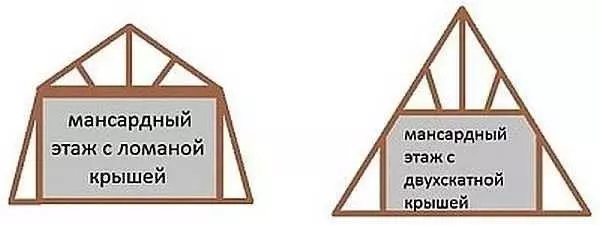

План разновидности мансардной крыши

Также при монтаже ломаной крыши нужно учесть, что ее свесы можно сделать гораздо длиннее, чем двухскатной. Это большой плюс – верхушка стены будет защищена от попадания влаги. Также длинный свес позволит отвести воду как можно дальше от фундамента. Особенности стропильной системы ломаной крыши состоят в необходимости покупки более мощных и толстых балок.

Виды окон

При проектировании дома, включая мансардное помещение, следует учитывать разработанные нормативы по количеству и величине окон. Рекомендованный размеры – 10% от площади комнаты. Если общее помещение разделено перегородками, то окно необходимо обустраивать в каждом из них.

Существует несколько способов установить окно:

  • Окно-дормер, выступающее над крышей. Это довольно сложный способ, нужно монтировать дополнительные ендовы. Сложности будут не только в строительстве каркаса, но и при укладке покрытия. Также стоит учесть, что все установленные ендовы требуют тщательной гидроизоляции. Если в вашей местности выпадает много снега, то придется дополнительно монтировать снегозадержатели. Стоять у такого окна можно в полный рост за счет увеличения высоты проема. Но такое окно пропускает достаточно мало света.
  • Наклонное окно в плоскости крыши – это несложный вариант, который не требует особенных. При его монтаже важно сделать качественную гидроизоляцию, а рамы и стекла должны быть усилены – ведь на окно будет точно такая же нагрузка, как и на кровлю. Большим плюсом такой конструкции является большое количество света, которое попадает сквозь такие окна. Граница светотени будет не такой резкой, как при других вариантах обустройства окон. площадь окна увеличивается прямо пропорционально углу наклона крыши.
  • Вертикальное окно в торце мансарды представляет собой самый простой способ, так как здесь не требуется сооружать сложную стропильную конструкцию или искать усиленную раму. Еще один плюс — бюджетность.
  • Вертикальное окно, утопленное в помещении, обычно используется, если предполагается конструкция мансарды с балконом. Если же балкона не будет, то конструкция нецелесообразна – она скрадывает место в комнате, света внутрь поступает мало, а монтаж – сложный и утомительный.

[important]Вместо одного большого мансардного окна иногда лучше сделать два, но меньших по площади.[/important]

Необходимые материалы и инструменты

Перед тем, как начинать строительство мансардного этажа. нужно хорошенько подготовиться. Составьте список необходимых инструментов, включая даже те, что могут понадобиться в исключительных случаях. Если они всегда будут у вас под рукой, вам не придется прерываться на поиски.

  • измерительный инструмент: отвес, уровень и рулетка
  • строительный степлер для монтажа изоляционных материалов
  • нож строительный
  • пила, стамеска, ножовка для обрезки бруса, досок, выпиливания деталей
  • дрель и шуруповерт
  • молоток

Для кровли обязательно закупите заранее выбранное покрытие. Возьмите его с небольшим запасом на случай порчи или повреждений. К нему необходимо подобрать подходящий крепеж. С видом и количеством метизов вам помогут определиться при покупке кровельного материала.

Важно заранее подготовить пиломатериал для монтажа каркаса. стропильная система – главный элемент надежного и прочного мансардного этажа. Вам потребуются доски разной толщины и брус. Все эти элементы нужно тщательно рассчитать и включить в проект.

[note]Как правильно утеплить крышу читайте тут[/note]

Также не забудьте об изоляционных материалах. Гидро- и пароизоляция потребуются в любом случае. Утеплитель пригодится, если помещение будет жилым круглый год.

Мансардная крыша своими руками. Пошаговая инструкция

Монтаж стропильной системы кровли сложной конструкции может быть осуществлен двумя способами:

  1. Все части собираются друг с другом на земле, а затем готовая мансардная кровля поднимается наверх.
  2. Строительство ведется непосредственно на месте, то есть все работы выполняются на высоте.

Первый способ проще в плане сборки, но нужно найти способ поднять и затем закрепить готовую конструкцию наверху. Поэтому предпочтительнее второй вариант монтажа, когда вес узлы и элементы устанавливаются сразу на отведенное им место.

  1. Настил балок перекрытия. В первую очередь нужно установить крайние элементы, хорошенько их закрепить и выровнять по уровню. Натяните между ними шнур, чтобы не вымерять ровность промежуточных элементов. Эта хитрость может пригодиться и при других видах работ.
  2. Крепление к балкам стоек и затяжек. Затяжки представляют собой небольшие бруски, к которым затем крепятся боковые стропила. Для этого используются металлические уголки. Под длинные балки устанавливают стропильные ноги, но временно их можно просто подпереть стойками.
  3. Установка временных распорок, чтобы все стойки были в строго вертикальном положении.
  4. Сборка верхних и боковых стропильных ног. Сначала изготовьте шаблон, а уже по нему впоследствии делайте запилы. Конечно. при монтаже в стропильную систему, может понадобиться корректировка, так как добиться идеально геометрии все равно вряд ли удастся.
    Стандартные длина доски составляет 6 м, чего часто бывает недостаточно. Для наращивания используют доски тех же размеров, а для усиления стыка – дополнительные элементы. Возьмите две доски по 300 мм каждая, и прикрепите их при помощи гвоздей или болтов к месту стыка.

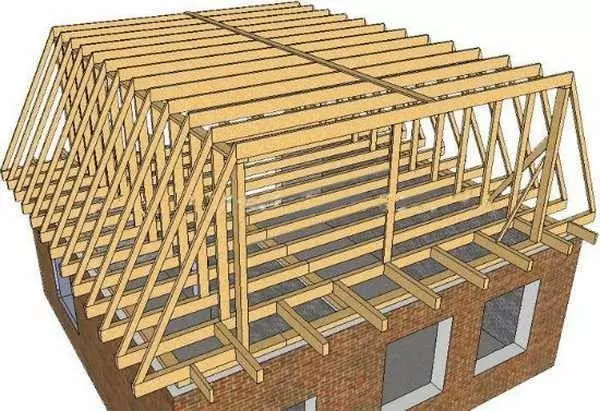

  5. Установка стропильным ногам затяжек, укосин.Каркас мансардной крыши

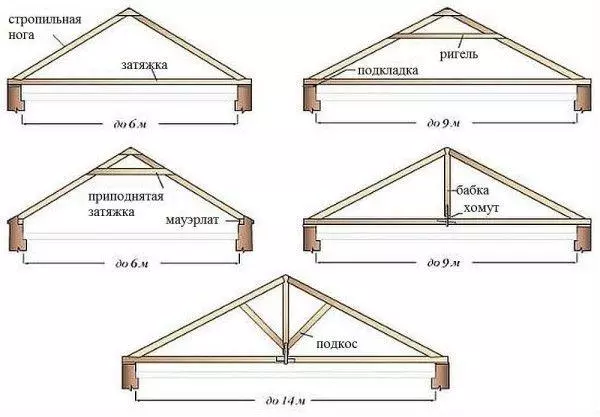

  6. Монтаж верхней части сложной кровли. Его можно выполнить разными способами. Во многом это зависит от площади основания.Чертеж монтажа мансардной крыши
    После этого каркас можно считать собранным, остается выполнить стандартные для любой кровли работы.
  7. Утепление, гидро- и пароизоляция. Используются материалы, предусмотренные проектом.
  8. Монтаж кровельного покрытия. Особенности установки зависят от выбранного материала.

Советы профессионалов

При выборе утеплителя для средней полосы России обратите внимание на базальтовую вату, ее слой должен быть толщиной не менее 200 мм.

Если толщина утеплителя сильно сказывается на стоимости досок для обустройства стропильной системы, можно использовать следующий совет. Половину утеплителя уложите между стропилами, а другую половину – между досками обрешетки.

[warning]Если вы будете строить мансарду из двухскатной крыши. угол ее наклона должен быть около 50 градусов, иначе в комнате будет очень тесно.[/warning]

При монтаже ломаной конструкции особое внимание обратите на связки элементов. Они должны быть выполнены по всем правилам, быть прочными и надежными.

Фронтальные части кровли можно построить заранее, из того же материала, что и стены.

При составлении проекта, особенно, если вы делаете его самостоятельно, следует сделать чертеж с разных проекций.

Все деревянные элементы стропильно системы должны быть обработаны специальными составами, которые предохранят их от гниения и насекомых.

Пример, как выполнить строительство мансардного этажа своими руками, не имея большого опыта, можно посмотреть на видео:
