Выбор металлических опор в качестве основы для дома позволяет значительно сократить объем земляных работ, материалов и, следовательно, сметную стоимость строительства. Такой фундамент следует возводить только после ознакомления с правилами проведения работ, а также рекомендациями об его обустройстве.

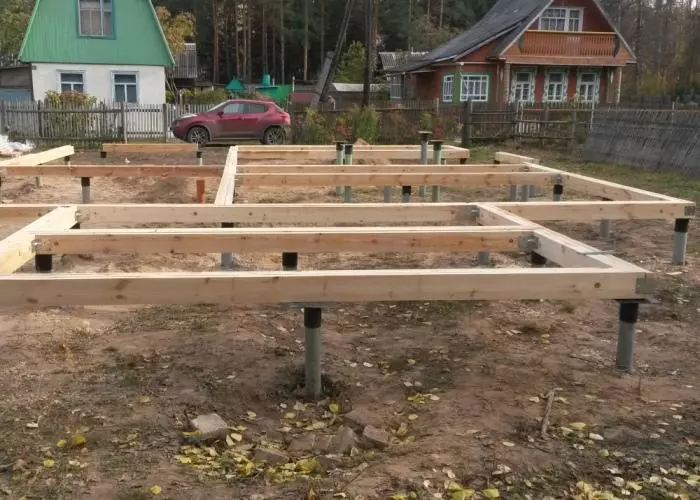

Фундамент из металлических труб своими руками

Столбчатое основание — плюсы и минусы

Для того, чтобы определиться, подойдет ли столбчатое основание для дома, необходимо изучить его особенности. Основными преимуществами такого типа фундамента являются:

  • Низкая стоимость.
  • Простота его устройства.
  • Устойчивость к промерзанию почвы в холодное время года.
  • Низкая вероятность затопления дома за счет возвышения его основания.
  • Короткие сроки проведения работ.
  • Простота подвода коммуникаций.

Сделать столбчатый фундамент можно в сжатые сроки без применения специальной техники. За счет небольшого количества материалов его стоимость значительно уменьшается. Трубчатый фундамент менее подвержен промерзанию почвы. Если правильно выполнить расчеты и заложить трубы ниже промерзания земли, то такая конструкция будет максимально устойчивой. Несмотря на такие преимущества, следует учесть недостатки этого типа опоры:

  • Невозможность устройства подвала.
  • Низкая прочность.
  • Невозможность установки на подвижных грунтах.

Столбчатый фундамент подходит для возведения легких построек: одноэтажных дачных домиков, беседок, теплиц.

Если же проектируется многоэтажное строение, то от такого типа основания следует отказаться. Масса столбчатого фундамента недостаточная для того, чтобы удерживать тяжелую конструкцию.

Необходимо учесть, что столбчатый фундамент нельзя устанавливать на болотистых или пучинистых грунтах. Со временем столбики выдавливаются из земли.

Чтобы разобраться, как правильно сделать столбчатое основание для дома из металлических труб, необходимо более детально ознакомиться с его устройством.

Столбчатый фундамент из металлических труб является отличным вариантом для легкой конструкции, например, деревянного дома. Его основой являются металлические трубы, которые легко забивать в заранее пробуренные скважины. Нередко выбор жителей дачных участков останавливается именно на таком фундаменте.

Столбчатый фундамент

Читайте также цикл статей по фундаменту
Фундамент на склоне — возможные типы и технология возведения
Фундамент для дома из керамзитобетонных блоков
Раствор для фундамент пропорции
Марка бетона для ленточного фундамента
Отделка фундамента панелями своими руками
Фундамент из блоков ФБС
Утепление фундамента снаружи: решаем проблему холодных полов
Укрепление фундамента кирпичного дома своими руками
Какой выбрать фундамент для одноэтажного кирпичного дома
Гидроизоляция бетонного фундамента своими руками
Чем отделать цоколь — разнообразие вариантов

Рекомендации по обустройству фундамента

При устройстве фундамента из металлических труб нужно воспользоваться несколькими рекомендациями:

  • Выполнять защиту металла от коррозии. Это продлит срок службы строения.
  • Строительство дома начинать только после застывания бетона (приблизительно через 1 неделю).
  • Работы проводить в теплое время года. Нужно успеть до начала заморозков.
  • Делать обвязку труб после их установки. За счет этого вес дома равномерно распределяется на все опоры.

Необходимо помнить о выборе способа установки труб в зависимости от климатической зоны. Если грунт непучинистый и сухой, то достаточно длины свай 0,8 м. На неустойчивых грунтах нужно обязательно учесть глубину промерзания почвы. Длина трубы в таком случае может быть около 1,5 м.

Диаметр труб

Основным материалом для проведения работ является металлическая труба. Ее диаметр зависит от способа монтажа. Первый способ подразумевает устройство песчано-гравийной подушки, а второй – ее отсутствие.

В первом случае на дне скважины устраивается песчано-гравийная подушка, на которую устанавливается труба диаметром 150-200 мм.

Второй вариант заключается в монтаже трубы на 0,5 м ниже дна скважины. Для этого способа используются трубы 200-250 мм. Но есть возможность использования 2 или 3-х труб, имеющих меньший диаметр, вместо одной.

При установке 2-3-х труб вместо одной необходимо выдерживать расстояние между ними не менее 50 мм.

При выборе труб необходимо обратить внимание на защиту материала, из которого они изготавливаются. Существуют варианты с покрытием, устойчивым к враждебной среде. Но такой вариант обойдется намного дороже, чем приобретение обычного металла с дополнительным антикоррозионным средством.

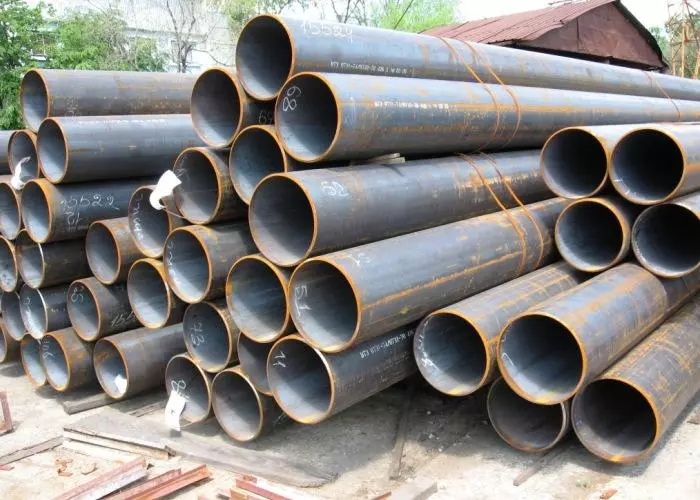

труба стальная

Необходимые материалы и инструменты

Помимо труб для создания столбчатого фундамента понадобятся такие материалы:

  • Деревянные доски, бруски для опалубки.
  • Саморезы по дереву (Как правильно подобрать саморезы читайте тут).
  • Цемент марки М500.
  • Щебень (Полную информацию об удельном весе и плотности щебня читайте тут) .
  • Арматура.
  • Веревка.

Цемент марки М500 отличается высокой прочностью, поэтому в строительстве фундамента отдается предпочтение именно этому материалу.

Как правильно подобрать цемент читайте здесь.

Для выполнения работ никак не обойтись без таких инструментов:

  • Бура садового.
  • Лопаты.
  • Строительного уровня.
  • Шуруповерта.

Для рытья скважин предпочтительнее применять садовой бур, что значительно облегчит проведение работ. Но вырыть ямы можно и ручным способом.

Как самостоятельно изготовить ручной бур читайте здесь.

Фундамент из металлических труб своими руками. Пошаговая инструкция

После подготовки необходимых материалов можно приступать к устройству фундамента. Необходимо следовать инструкции:

  • Выполнить расчет основания.
  • Сделать разметку.
  • Пробурить скважину.
  • Зафиксировать трубу.
  • Залить бетоном.
  • Соединить столбы.

Возводить фундамент без предварительных расчетов нельзя. Работать нужно только согласно проекту. Столбы должны быть достаточной толщины, чтобы могли выдержать нагрузку дома. На пучинистых грунтах столбики могут вытесняться, что приведет к деформации грунта.

Для избегания деформации грунта столбики должны иметь конусообразную форму. Это придает опоре большую площадь и предотвращает выталкивание.

Разметка

Начинается с очистки территории от сорняков и разглаживания грунта. Затем расставляются колышки, между которыми натягивается веревка. На плане местности можно изобразить все постройки. Это поможет правильно расположить строения относительно друг друга.

Под расположенными колышками выкапываются скважины. Для этого используется садовой бур. Диаметр отверстия должен быть на 60 мм больше диаметра трубы. Глубина скважины делается на 20 мм больше длины трубы.

Фиксация трубы

На дно скважины засыпается песок, хорошо утрамбовывается. На такую песчаную подушку устанавливается подготовленный столб. Пространство между стенками скважины и трубы заполняется оставшимся песком. Затем нужно утрамбовать его, увлажняя водой. Такая установка обеспечивает прочный монтаж опор.

Существует еще один метод установки опор: скважины делаются меньшего размера, чем диаметр столбов. Это приводит к тому, что опоры нужно вдавливать в землю с небольшим усилием. Такой способ не позволяет установить столбики максимально ровно, поэтому лучше использовать первый вариант.

Заливка

Заливка производится только после ровной установки труб. Для этого готовится бетонная смесь из цемента марки М500. Затем раствор заливается небольшими порциями в трубу. Необходимо постоянно протыкать залитый раствор металлическим стержнем, для избегания появления в нем воздушных прослоек. Значительно упростить проведение работ поможет бетонный вибратор, который позволяет сократить время на увеличение плотности раствора.

Когда трубы полностью заполнены раствором, работа оставляется на просушку не менее, чем на 7 дней. Необходимо обеспечить опорам защиту от солнечного света.

Как самостоятельно приготовить бетон читайте в этой статье.

Ростверк

После этого нужно будет соединить трубы. Для этого чаще всего используются железобетонные конструкции (ростверк). Это обязательный этап работ, ведь такая обвязка труб позволяет увеличить жесткость конструкции.

ростверк для фундамента из металлических труб

Для создания ростверка для фундамента из металлических труб необходимо:

  • Сделать опалубку из досок.
  • Уложить пленку.
  • Проложить арматуру.
  • Залить бетон.

Ростверк для фундамента может быть трех типов: располагаться на земле, над землей или быть погруженным в землю. Первый вариант подходит тем, кому нужно защитить жилище от затоплений. Но этот вариант наиболее сложный, поэтому ему нужно уделить особое внимание.

Для опалубки используются ровные доски, которые крепятся к трубам на 10 см над землей. Опалубка должна идеально ровно прилегать к столбам. Сначала между столбами устанавливаются направляющие. Перпендикулярно им прибиваются бруски (по высоте желаемого ростверка). Параллельно направляющим доскам к брускам присоединяются боковые щиты.

Чтобы защитить раствор от протеканий, доски накрываются полиэтиленовой пленкой. Перед заливкой бетона на опалубку укладывается арматура. Затем замешивается раствор, заливается ⅓ часть, проштыковывается залитый слой для удаления воздушных прослоек. После этого заливается оставшийся бетон.

Советы профессионалов

Для получения качественной опалубки профессионалы советуют придерживаться нескольких советов:

  • Песок для строительства необходимо просеивать, для избегания попадания мусора в скважину.
  • Чтобы защититься от появления трещин нужно поливать бетон водой в течение 3-х дней после застывания.
  • Вместо использования антикоррозионных средств можно воспользоваться рубероидом, которым оборачиваются трубы.
  • Избежать растрескивания бетона можно одним способом – установкой ростверка. Это позволит равномерно распределить нагрузку.
  • Использовать хорошие доски для опалубки, иначе она будет прогибаться под тяжестью бетона.

Эта статья поможет избежать грубых нарушений во время строительства фундамента, что увеличит долговечность строения. Более наглядно об устройстве фундамента можно ознакомиться в этом видео. Представлена подробная инструкция по возведению столбчатого фундамента.
