Когда срабатывает УЗО и как исправить проблему самостоятельно

УЗО – устройство, защищающее человека от удара током и возгорания квартиры. Из статьи узнайте, почему прибор может срабатывать, где искать причину и как её устранить.
Почему выбивает УЗО

УЗО является устройством для защитного отключения. Встречается в современных многоэтажках. Эксплуатировать прибор просто, но имеются свои особенности. Часто владелец помещения сталкивается со срабатыванием станции по разным причинам. Чтобы жить комфортно, следует знать, почему так происходит и как решить данную проблему?

Как работает УЗО

УЗО – это коммутационное устройство, предназначение которого защита электрической цепи от энергии утечки, т. е. токов, протекающих по нежелательным причинам в условиях верной эксплуатации. Этот прибор спасает человека от повреждения электроударом и возгорания жилья.

Суть работы УЗО – сравнение токов. Они протекают по фазным и нулевым проводникам. Если показатели равны, то прибор работает в обычном режиме и пропускает электрическое питание на квартиру.

Если отмечаются расхождения в значениях, это говорит о возникновении проблемы, устройство отключает напряжение на защищаемой линии. За работу отвечает линейный переменный дифференциальный трансформатор (LVDT). Отсюда второе наименование – дифференциальный выключатель (ДВ).

Говоря простыми словами, УЗО – это прибор, задача которого следить за током, чтобы он не уходил туда, куда не надо. Работает совместно с автоматическим деактиватором.

Как работает УЗО

Ложные срабатывания защитного устройства

УЗО – сложный механизм. Иногда он может работать неидеально и срабатывать, когда на то нет видимых причин. Это ложное выключение. К нему ведёт много факторов.

Для некоторых моделей приборов свойственно выбиваться ночью. Это обусловлено тем, что в тёмное время суток уменьшается напряжение на трансформатороэлектроустановку. В результате в жилом помещении напряжение зашкаливает, подталкивая домашнюю станцию выполнять свои функции.

Выбивает УЗО при включении машинки для стирки

Защитный агрегат может срабатывать при активации работы стиральной машины. Скорее всего, причина кроется в неправильном подключении бытовой техники.

Что рекомендуется проверить:

  • заземление проводящих частей;
  • не соприкасается ли корпус стиралки с металлическими элементами;
  • кабель питания на предмет целостности.

Если в квартире установлена техника, которой более 5 лет, то могут отмечаться проблемы с изоляцией. Обращайте внимание на:

  • кабели, провода, шнуры машины, вероятно есть повреждения;
  • подтёки, мотор и вся электрика должна всегда оставаться сухой;
  • обмотку двигателя, часто люфт способствует срабатыванию УЗО.
Схема УЗО для учетом электроприборов

Срабатывает УЗО на водонагревателе

Водонагреватель – устройство для непрерывного нагрева воды в местной системе водоснабжения. Удобное приспособление в сезон отключения горячей воды. УЗО может срабатывать на него. Причины:

  • кабель питания или сам агрегат повреждён, есть трещины, заломы, сколы и т. д.;
  • металлические элементы касаются прибора с оголённым проводом;
  • протечка котла;
  • образуется конденсат в результате повышенной влажности воздуха, что приводит к замыканию.

Главное условие установки нагревателя – совместимость по мощности с домашней защитной станцией. Если параметр не соответствует, то защитное устройство вырубается из-за перегрева.

Чаще всего владельцы помещений сталкиваются с нарушениями изоляции. ТЭН бойлера работает не в щадящих режимах, детали быстро изнашиваются. Такое характерно для чайников, духовок и иных бытовых принадлежностей с нагревателями.

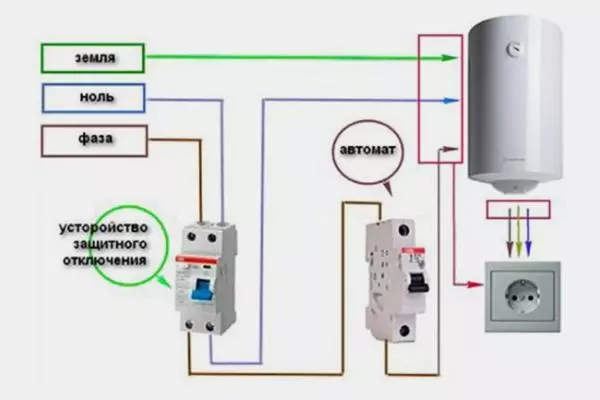

Схема подключения УЗО с бойлером

Выбивает УЗО при включении света

Такое встречается нечасто, но доставляет максимум неудобств. Проблему требуется решить незамедлительно. Обычно подобное срабатывание отмечается после полной замены старой проводки, установки новых люстр и ламп.

На что обратить внимание:

  • на распаячные коробки: скруток без изоляции быть не должно;
  • нет ли шпаклёвки, грунтовки, цемента и т. д. на токоведущих частях систем электроснабжения;
  • не заломлен ли провод в осветительном приборе;
  • на целостность изоляций в проводах выключателей;
  • на отсутствие перебитой проводки, замурованной в стену.

Зачастую УЗО срабатывает в результате обрыва кабеля, находящегося в стене. В момент сверления бур может попасть в провод, негативно влияя на целостность фазы, нуля и земли.

Срабатывание защиты без нагрузки

Чтобы проверить, что защитный механизм срабатывает без нагрузки, нужно отключить от розеток все электрические приборы и выключить световое освещение во всём помещении. Если УЗО всё равно выбивает, что причин может быть несколько:

  • проводка превысила свой срок эксплуатации, есть растрескивания, хлипкость, которые ведут к утечке тока на землю;
  • во время ремонтных работ электрический кабель в стене был повреждён.

Бывает, что сам защитный прибор вышел из строя. В этом случае отключите фазный провод, отходящий от станции. Если срабатывания не прекратились, значит аппарат работает некорректно.

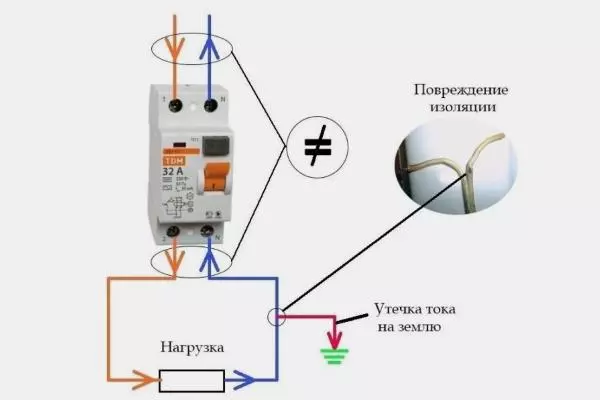

Некорректная работа УЗО

Распространенные неисправности УЗО

Внутри УЗО есть подвижные элементы. Устройства из бюджетного ценового сегмента не отличаются своей надёжностью. Есть прибор вводный, через него проходит ток, нужный всем жителям помещения, то большая нагрузка приводит к тому что, защитное оборудование срабатывает на выключение.

Сломалась кнопка проверки работоспособности

Клавиша «текст» нужна для проверки работоспособности УЗО. Часто она приводит прибор к некорректному функционированию. Проверяется он 1 раз в месяц. Частое нажатие на кнопку ведёт к ряду последствий:

  • заклинивание в результате сильного нажатия или попадания частиц пыли;
  • поломка подвижных деталей;
  • попадание инородных предметов на токопроводящие контакты «текст».

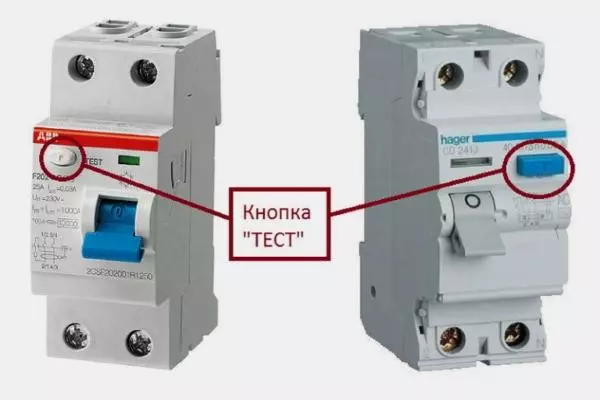

Кнопка "Тест" на УЗО

Поломка механизма активации

Для отключения УЗО предусмотрен рычаг, который воздействует на специальную защёлку, высвобождая контакты. Большой физической силы не требуется. Если в системе присутствует поломка, то отмечаются непроизвольные срабатывания УЗО.

Чаще всего проблема отмечается при нагреве. Под действием тепла элементы механизма изменяют свои размеры, что приводит к освобождению защёлки и отключению защиты. Еще один фактор – вибрация. Если агрегат находится на грани, он вырубается даже от самых незначительных постукиваний.

В случае поломки самого рычага, УЗО остаётся функционировать.

Рассмотренные неисправности можно исправить самостоятельно с помощью отвёртки:

  1. Выключите УЗО и слегка постучите по корпусу рукояткой инструмента.
  2. Деактивируйте автомат. Механическая проблема проявит себя и без напряжения.

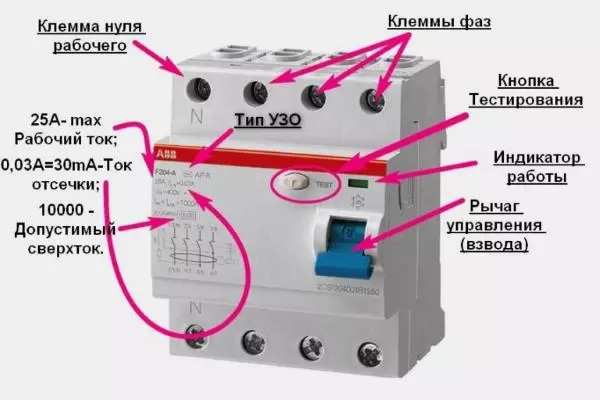

Поломка механизма активации

Утечка тока внутри УЗО

В защитное устройство может попасть грязь, пыль, влага. От такой проблемы мало кто застрахован. Нежелательные частицы приводят к токам утечки в самом УЗО. Неисправность встречается в оборудовании, расположенном не в щитках, а на открытом пространстве. Почти всегда достаточно снять УЗО и дать ему просохнуть.

Температура должна быть от +30 до +50 градусов. Если после этого срабатывания прекратились, значит, влияние оказывает вода. Это конденсат, который возник в результате перепадов температуры. Повышенная влажность воздуха в квартире – ещё одна причина намокания прибора и замыкания сети.

В иных ситуациях, когда грязь попала на контакты и вызвала перегорание электроники, выход один – смена механизма.

Срабатывание УЗО от бытовых приборов

Большая часть аппаратов, размещённых в домах и квартирах, имеют в своей конструкции фильтрующие конденсаторы. Такой пример: системные блоки стационарного компьютера.

Наличие конденсата приводит к утечке тока на землю. Обычно она незначительна, чтобы вызвать выбивание УЗО, но если подобных примеров много, то срабатывание защитного устройства неизбежно.

Выбирая УЗО, обращайте внимание на ток IDn, при котором оно отключается.

Ошибки подсоединения УЗО

УЗО должен устанавливать специалист с соблюдением многих требований. Срабатывает неверно монтированный защитный механизм сразу после завершения работ, хотя такой же прибор в этом же помещении функционировал корректно.

Выключение также отмечается в случае некорректной установки электрических приборов. К примеру, старое УЗО выбивает после подключения розетки. Значит, проблема кроется в фурнитуре, требуется пересмотреть расположение проводов.

О том, как правильно подключить УЗО, рассказывается в видео:

Норма срабатывания УЗО

Может отмечаться штатное срабатывание УЗО. Такая работа механизма указывает на 2 проблемы:

  • проводка повреждена, нужно найти место неисправности;
  • жильца помещения ударило током.

Нарушена изоляции кабелей

Такое может с разной периодичностью встречаться на старой технике. Например, отдельностоящая морозильная камера из-за работы компрессора непрерывно вибрирует. В итоге внутренние провода перетёрлись об острые края или металлические детали. Нарушение целостности приводит к короткому замыканию на корпус.

Нарушена изоляции кабелей

Далее ситуация может развиваться по-разному:

  • Техника заземлена, срабатывает УЗО, квартира отличается от электрического питания, опасность миновала.
  • Заземления нет. Защита должна сработать. Но этого может не произойти, если корпус морозильного оборудования хорошо изолирован от пола. Ситуация очень опасна для здоровья человека. Прибор будет находиться под сетевым напряжением, когда человек дотронется до дверцы, произойдёт удар током.

Срабатывание при касании

Предположим, что морозильник остался под напряжением. Все детали находятся под воздействием 220 В. Человек, касаясь части корпуса техники, активирует дифференциальный ток, который начинает протекать через всё тело в землю. В этом момент УЗО фиксирует утечку и отключает питание не только охлаждающей камеры, но и жилого помещения в целом.

Человек может ничего не почувствовать, но нагрев тканей произошёл, организм испытал негативное влияние тока.

После отключения следует найти утечку тока, причину неисправности и устранить её. Например, восстановить целостность кабеля питания. Мастера могут случайно касаться фазы в момент монтажа розеток и выключателей. УЗО срабатывает и спасает человека от электрической травмы.

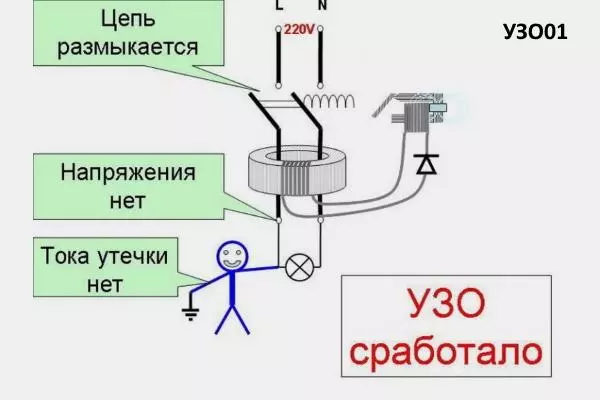

Срабатывания УЗО при касании

Как найти причину срабатывания

Если УЗО сработало, то лучше всего воспользоваться услугами опытного специалиста, который сталкивается с подобными проблемами часто. Если же было принято решение искать неисправность самостоятельно, то обращайте внимание на следующее:

  • Исправность самого защитного механизма. Посмотрите, как он ведёт себя без нагрузки и не срабатывает ли при постукивании отвёрткой.
  • Работа бытовых приборов, даже мелких. Проверьте кабели питания.
  • Реакция УЗО на тёплый пол. Часто срабатывания связаны с замыканием нагревателя напольного покрытия. Отключите функцию и посмотрите, как себя будет вести УЗО.
  • Герметичность погружных насосов. Рекомендация для владельцев частных домов. Часто происходит замыкание на корпус.

Также существует алгоритм действий:

  1. Проверьте качество монтажа УЗО.
  2. Деактивируйте все автоматы, технику, обесточьте розетки, освещение, выключатели.
  3. Защитный прибор включите. Если отмечается срабатывание, то механизм неисправен. В случае бездействия УЗО продолжите исследования.
  4. Снова пустите ток по системе УЗО и наблюдайте: срабатывания не прекратились – есть неисправности в каком-то из электроприборов в квартире.

Ко всем приборам в квартире касайтесь аккуратно. Используйте резиновые перчатки и специальную индикаторную отвёртку. В противном случае можно получить удар током.

Детальнее ознакомиться с выявлением причины срабатывания можно в видео:

Устройство защитного отключения – прибор, который есть в каждой современной квартире. Делает жизнь человека безопасной. Механизм всегда срабатывает по ряду причин. Их множество, чаще всего это повреждение изоляции. В любом случае неисправность нужно найти и устранить. Лучше всего доверить работу мастеру.
