Армирование ленточного фундамента своими руками

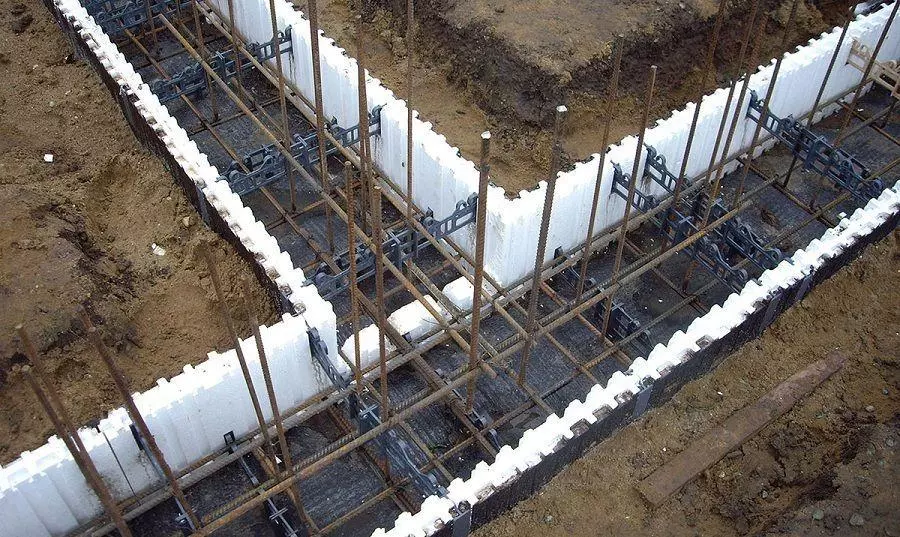

Армирование

Заклада арматуры (армирование) в фундамент призвано повысить несущую способность, повысить способность противостоять различным деформациям. Выясним, как выполнить армирование ленточного фундамента самому.

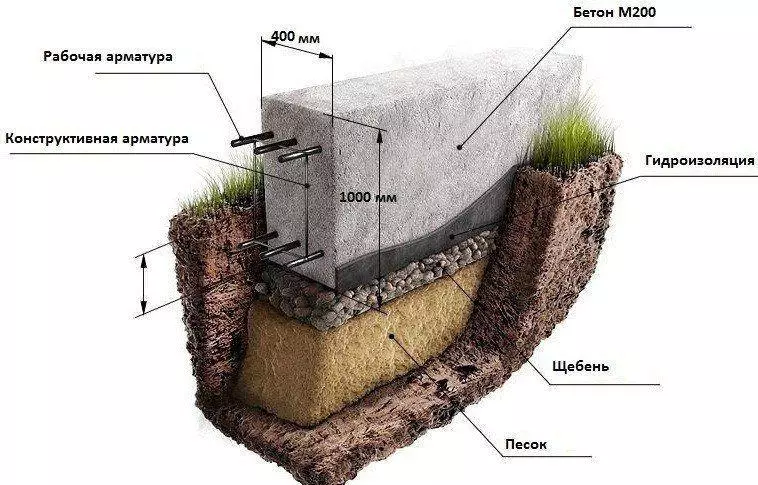

Ленточный фундамент технология

Хоть бетонный камень и выдерживает очень большие нагрузки по сжатию, его способности противостоять деформациям может оказаться недостаточно, если разные части здания имеют разный вес. Чтобы повысить несущую способность основания, его армируют – закладывают в бетон еще при заливке стальные арматурные прутки. Разберемся, можно ли выполнить армирование ленточного фундамента своими руками, и что нужно знать, чтобы справиться с этой операцией наилучшим образом.

Читайте цикл статей по фундаменты:
Расчет ленточного фундамента своими руками

Плитный фундамент своими руками

Фундамент из бутового камня

Фундамент из металлических труб своими руками

Фундамент из асбестовых труб

Опалубка для фундамента

Схема

Сталь обладает гораздо лучшими (в 10 и более раз!) прочностными характеристиками, чем бетон. Однако бетон гораздо дешевле. Поэтому оптимальным вариантом основания, сочетающим способность противостоять деформациям и приемлемую цену, является бетон, армированный стальными прутками.

Временами высказывается точка зрения, что фундамент испытывает только сжатие (под весом выстроенного на нем здания), а значит, армировать его сталью – все равно, что выбрасывать деньги впустую. Но эта точка зрения неверна по нескольким причинам:

  • В большинстве случаев грунт неоднороден (исключение – горные районы, где грунт может представлять собой скальный монолит). А значит, он по-разному будет противостоять давлению, отдельные части фундамента будут вдавливаться глубже и создавать на фундамент не только сжатие, но и растяжение.
  • Грунт может проседать из-за размывания осадками или выпучиваться из-за расширения воды при замерзании (морозное пучение).
  • Разные участки здания могут иметь разный вес. Неоднородное давление на фундамент создает деформацию растяжения.

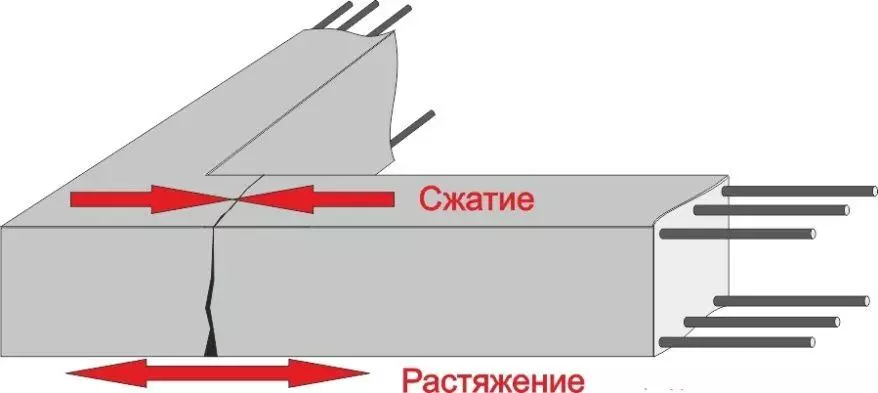

В результате бетонная конструкция испытывает разнонаправленные деформирующие воздействия. Подробнее вы можете увидеть их на рисунке:

Схема армирование углов стен

Если фундамент не справится с таким воздействием, последствия могут быть катастрофическими: проседание полов, возникновение трещин в стенах и перекрытиях, обрушение здания целиком или частично. Ремонт таких повреждений будет стоить гораздо дороже, чем затраты на армирование фундамента.

Чтобы фундамент оптимальным образом противостоял деформациям, нужно закладывать арматуру по определенной схеме.

В ней должны быть следующие элементы:

  • Продольные и поперечные прутки.
  • Арматура, установленная вертикально.
  • Хомуты, скрепляющие конструкцию и усиливающие ее прочность.
  • Вязальная проволока, которая будет объединять элементы из предыдущих групп в единое целое.

Такая конструкция будет равномерно распределять давление и способна бороться даже с сильными деформациями.

Какая арматура нужна

Чтобы ответить на вопрос, из какой арматуры делать фундамент, нужно обратиться к нормативным документам.

Главный документ, на который опирается любой строитель при создании армированного фундамента: СНиП 52-01-2003. Его последняя и актуальная на сегодняшний день редакция называется СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения.

В них приводится довольно много правил расчета, разобраться в которых в полном объеме может только специалист-строитель. Но прежде всего, все армирующие элементы фундамента делят на 3 группы:

  • Горизонтально лежащие «по ходу» фундамента прутья. Это рабочие прутки, именно на них будет ложиться основная нагрузка.
  • Горизонтальные поперечные прутки.
  • Вертикальные прутки.

Две последние группы объединяют рабочие арматурные элементы в единую систему. Они  также называются конструктивными элементами, или хомутами.

Кроме стальных арматурных прутков можно применить арматуру из стеклопластика. Ее прочность даже выше, чем у стали.

Есть и еще несколько ограничений:

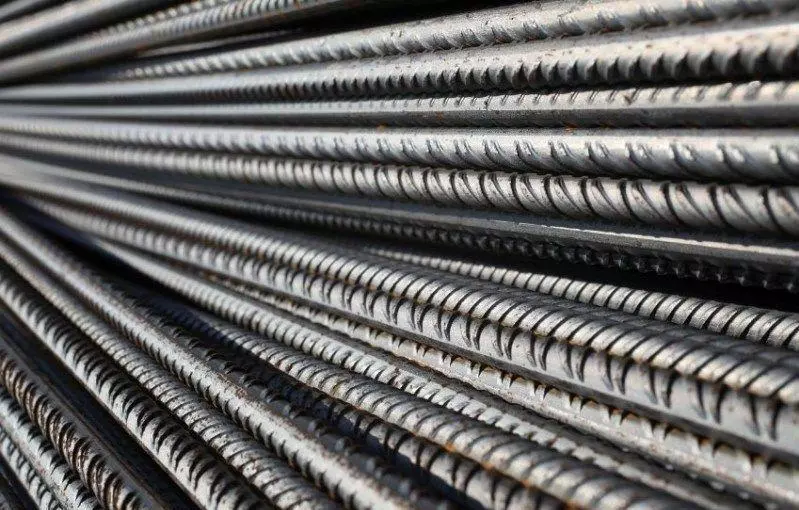

  • В качестве рабочих элементов армирования не рекомендуется применять прутки с гладкой поверхностью. К рифленым прутьям гораздо лучше прилипает бетон, поэтому надежность фундамента повышается. Гладкая арматура допустима только для конструктивных элементов.Стальная арматура
  • Арматура должна быть произведена методом горячей прокатки. В противном случае она должна пройти процедуры по термическому или механическому упрочнению.
  • Для изготовления арматуры должна применяться сталь марок Ст3кп, 35ГС, 35Г2С, 32Г2Рпс, 22Х2Г2АЮ, 22Х2Г2Р, 80С, 20ХГ2Ц. Допустимы и другие марки, но чтобы выяснить, годятся ли они, нужно обратиться к положениям ГОСТ 27751.

При соблюдении всех требований к качеству арматуры можно добиться высокой прочности железобетонной ленты. Тогда фундамент будет успешно противостоять всем нагрузкам на протяжение долгих лет.

Как правильно выбрать арматурные каркасы читайте в этой статье:

Шаг установки

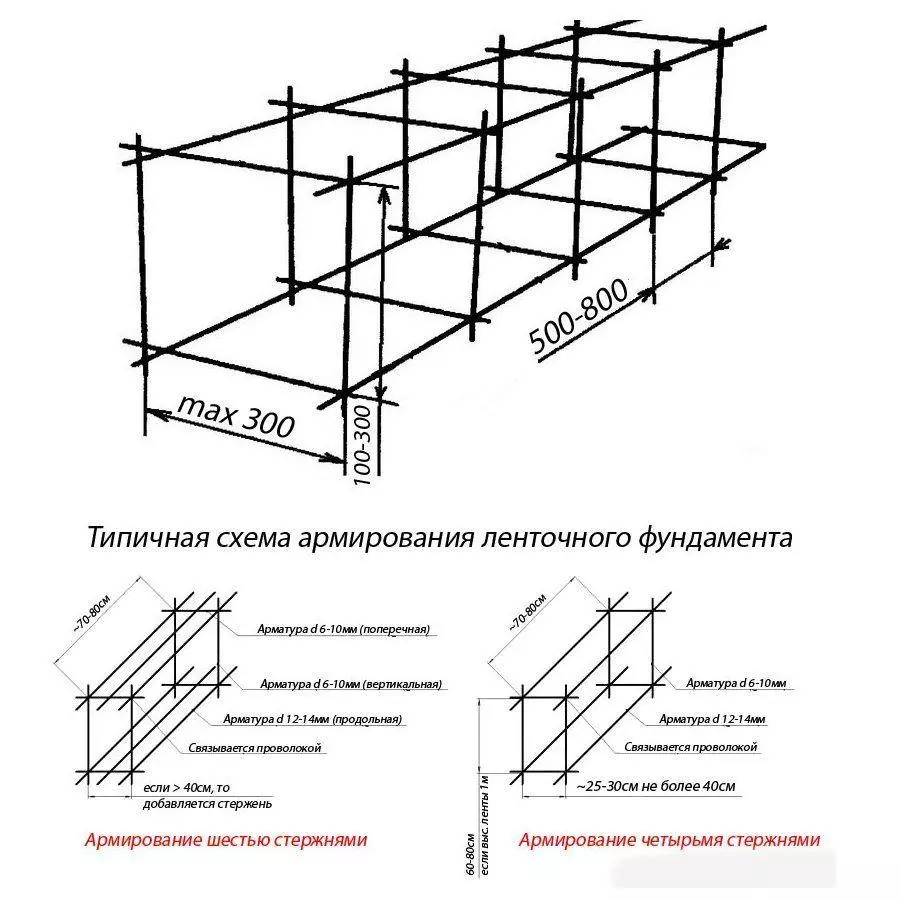

Существует несколько схем размещения арматурных прутков. Они рассчитаны либо на армирование шестью стержнями, либо на использование четырех рабочих прутков. Увидеть некоторые типовые схемы размещения прутков вы можете на рисунках:

Схема армирования ленточного фундамента

Расстояние от поперечины до поперечины в малоэтажном строительстве допускается от 25 до 45 см. Превышать такое расстояние нельзя, так как упадет прочность конструкции. Ставить поперечины чаще нецелесообразно, так как это приведет только к дополнительным затратам материала и труда, не принося существенного прироста прочности. Стандартно используют расстояние в 30 мм.

Углы

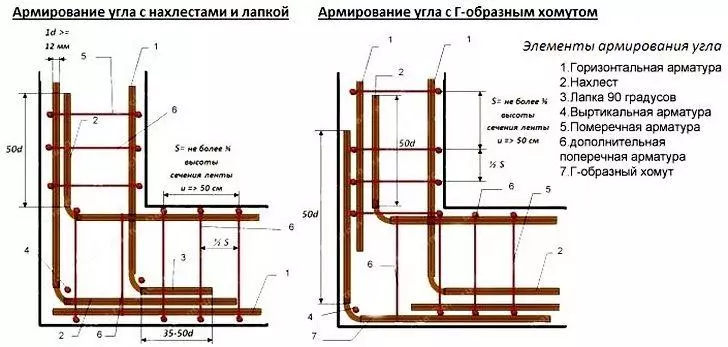

Углы ленточного фундамента армируют по специальным схемам. Увидеть некоторые из них вы можете на рисунке:

Схема и расчеты армирование углов фундамента

Для армирования применяют прутки, согнутые Г-образно или П-образно. Перепуск лапок составляет около 60 см. Он не может быть менее 50 диаметров арматуры. Между поперечинами нельзя оставлять более 50 см. Шаг должен составлять не менее 0,75 от высоты фундамента.

Армированный таким образом угол достаточно прочен и не будет выкрашиваться со временем.

Расчет

Вот правила, которые имеют наибольшее значение при расчетах:

  • Для рабочих прутков сечение может составлять 0.1% от площади сечения фундаментной ленты. Однако, если одна из сторон меньше, чем 3 м, нужно брать сечение в 10 мм. А если длина ленты превышает 3 м, нельзя брать прутки толще 40 мм и тоньше 12 мм.
  • Горизонтально идущие хомутные прутки не могут быть тоньше, чем 25% толщины рабочего прутка. В минимально допустимых значениях тут диаметр в 6 мм.
  • Вертикальные прутки подбирают по толщине, исходя из высоты фундамента Так, для стандартного фундамента, который заглублен не более, чем на 0,8 м, оптимальным сечением будет 6 мм. Если фундамент заглублен, то для армирования берутся вертикальные прутки толщиной в 8 мм и более.

Следует уточнить, что такие правила являются упрощением по сравнению с положениями, изложенными в СНиПах. Они приемлемы только при строительстве относительно небольших строений (бани, небольшого коттеджа, данной постройки). Для крупноразмерного строительства стоит брать арматуру с запасом, чтобы быть уверенным, что прочность фундамента будет достаточной.

Если в вашей местности подвижна почва или вы планируете строительство большого и тяжелого здания (к примеру, трехэтажного коттеджа с толстыми кирпичными стенами), можно заказать в строительной фирме расчет конструкции арматуры и фундамента.

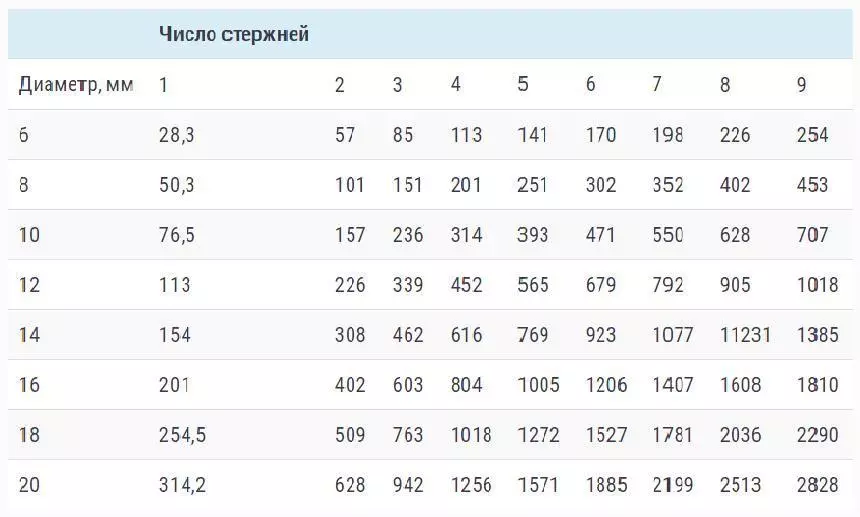

Чтобы рассчитать, сколько прутков понадобится для создания фундамента, воспользуемся приведенной таблицей:

Таблица расчетов армирование фундамента

К примеру, глубина нашего фундамента составляет 80 см, а ширина – 50 см. Перемножаем значения: 80 х 50 = 4000 кв. см. Это площадь сечения ленты. Переводим в кв. мм, получаем 400 000 кв. мм. Умножаем на 0,1% (0,001), получаем 400. Близкое значение – 402, это значит, что мы должны использовать 8 стержней с диаметром в 8 мм или 4 12-мм стержня. Второй вариант предпочтительнее,  т.к. тонкие прутки запрещено брать правилами при длине ленты, превышающей 3 м. Избыток (в таблице мы видим значение не 400, а 452) даст дополнительный запас прочности.

Необходимые материалы и инструменты

Помимо собственно арматуры, для выполнения работ по созданию каркаса фундамента нужен следующий инструмент:

  • Мягкая стальная проволока около 0,5 мм в диаметре.
  • Болгарка для резки арматурных прутков. Вообще-то резать арматуру не рекомендуется. Если вы опасаетесь, что можете не справиться с шестиметровыми хлыстами, можно разрезать их пополам.

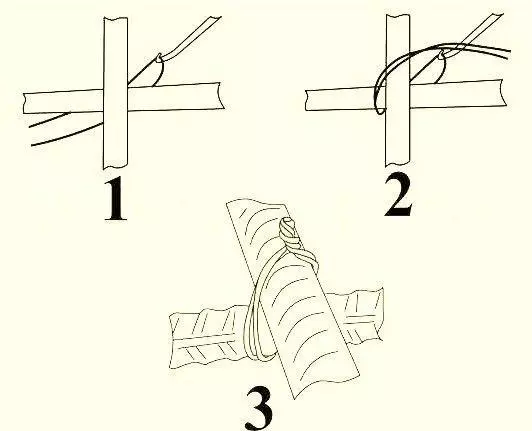

  • Крючок для связывания проволоки. Его можно изготовить самому или купить крючок фабричного производства.Связка арматуру при помощи крючка
  • Рулетка для выполнения измерений.
  • Устройство для сгибания прутков. Его также можно изготовить самому.

Можно встретить рекомендацию использовать для вязки проволоки дрель, оснащенную крючком. Но эта практика представляется довольно сомнительной, так как, во-первых, невозможно контролировать  степень затяжки проволоки, а во-вторых, далеко не везде есть электропитание.

Советы профессионалов

В любом деле особенно ценен практический опыт. Вот что советуют профессиональные строители при создании армирующего каркаса для ленточного фундамента:

  • Все соединения выполнять, связывая прутки проволокой. Сварка резко снижает прочность металла, поэтому пользоваться сварочным аппаратом при создании армирующего каркаса не желательно.
  • Вместо поперечин можно заблаговременно заготовить распорки из свернутых в виде буквы «П» арматурных прутков. Они помогают экономить материал (пусть по 10 см на каждую поперечину, но с учетом всех перемычек получается существенная экономия!), сразу поддерживают форму и экономят время в работе.
  • Выполнять работы по созданию каркаса нужно как минимум вдвоем. Одному просто не хватит рук.

Также мы советуем посмотреть видео, чтобы увидеть своими глазами, как создается арматурный каркас:

Армирование существенно повышает прочность ленточного фундамента.

Такой вариант основания уже не назвать недорогим, но затраты окупаются долговечностью будущего здания. А выполнение работ своими руками позволяет сэкономить определенную сумму на оплате труда строителей.
