Крепление кабеля: виды крепежа

Крепление кабеля на стены и потолок – операция, без которой не обходится прокладка осветительных и силовых линий. Разберемся, какие существуют виды крепления кабелей.

Прокладка кабеля или проводов – операция, которую часто приходится выполнять при строительных или ремонтных работах. Создание силовых и осветительных линий, сооружение уличного освещения, запитывание мощного оборудования требует навыков работы с кабелями, в том числе знание способов и правил крепления кабеля к стенам и потолкам. Разберемся, как это делается, и какие крепежные приспособления придуманы на сегодняшний день.

Способы крепления

При строительстве стен и потолков применяются материалы с различной плотностью. Несущая способность таких материалов также отличается весьма существенно. В зависимости от особенностей материала, меняются требования к способу крепления. Вот основные группы материалов:

  • К твердым материалам принадлежат кирпич, бетонный монолит, стяжки из цементного раствора и т.д. Такой материал не поддается саморезам. Поэтому для крепления кабеля к стене в твердых материалах придется сверлить отверстия. Крепежные изделия для таких стен состоят из пластиковых пробок и металлических распорных элементов (к примеру, дюбель-стяжки).
  • Плотные материалы (к примеру, дерево или штукатурка) поддаются гвоздям или саморезам, при этом их несущая способность позволяет надеяться, что введенный в стену элемент не выпадет самопроизвольно вместе с куском выкрошившейся стены.

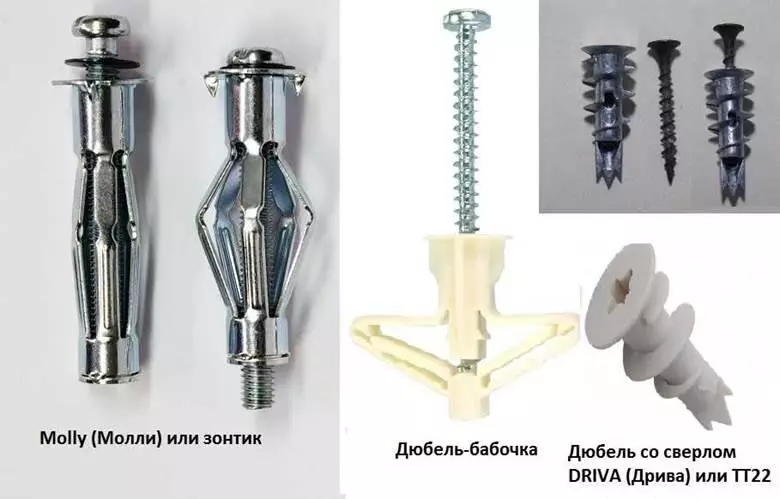

    Способы крепления кабеля
  • Мягкие (или тонкие) материалы. Это листы гипсокартона, полимерные панели, пенобетон и другие материалы, несущая способность которых недостаточна для обычных саморезов. Чтобы крепежный элемент не выпал, он должен быть снабжен специальными приспособлениями, которые увеличат его сцепление со стеной. Такими конструкциями являются дюбели «Молли» (Molly) или дюбели-бабочки.

Встречается также необходимость закрепления кабелей на столбах, тросах, в металлических трубах. Для решения таких специфических задач нужны соответствующие разновидности крепежа.

Различают открытое и скрытое крепление кабеля. В первом случае придется постараться, чтобы проложенная трасса имела аккуратный, эстетичный вид. Во втором случае можно меньше тратить сил, времени и материалов на эстетику монтажа, но придется сооружать фальшпанели, короба или другие конструкции, которые скроют проложенную трассу от глаз.

Открытый монтаж

При прокладывании трасс на виду необходимо добиться двух результатов:

  • Надежной фиксации трассы к основанию.
  • Эстетичного вида магистрали.

Наиболее востребованные решения для открытой прокладки кабеля – применение клипс, дюбельных стяжек, скоб для степлера, дюбель-клипс и хомутов.

Клипсы

Существует несколько конструкций клипс, которые отличаются сложностью изготовления (а также ценой готового изделия), надежностью удержания кабеля и проблематичностью монтажа. При необходимости клипсу можно соорудить из подручного материала, но проще воспользоваться изделиями, изготовленными фабричным способом.

Делают клипсы из металла и пластика. Вот несколько разновидностей конструкций:

  • Дужка из пластика или полоски металла. Дуговая клипса удерживает кабель срединной приподнятой частью, а боками крепится к основанию через два отверстия. Благодаря простоте конструкции такие клипсы очень дешевы (их даже можно сделать самому), но для установки каждой единицы придется сверлить два отверстия, что затягивает монтаж.
  • Металлическая лента, охватывающая кабель петлей. Два отверстия, пробитые по краям, совмещаются и крепятся к стене одним саморезом. Также довольно простая конструкция, но не отличающаяся особой долговечностью.
  • Противопожарная модель. Более сложная конструкция, состоящая из основания и верхней дужки. Основание прикручивается к стене или потолку саморезом, внутрь закладывается кабель, верхняя часть прикручивается на два винта.

Устраивать магистраль таким способом выходит дороже, но обеспечиваются сразу два преимущества. Во-первых, обеспечено пространство между кабелем и горючим основанием. Во-вторых, для добавления новой нитки или мелкого ремонта достаточно снять верхнюю деталь, не отсоединяя клипсы от основания.

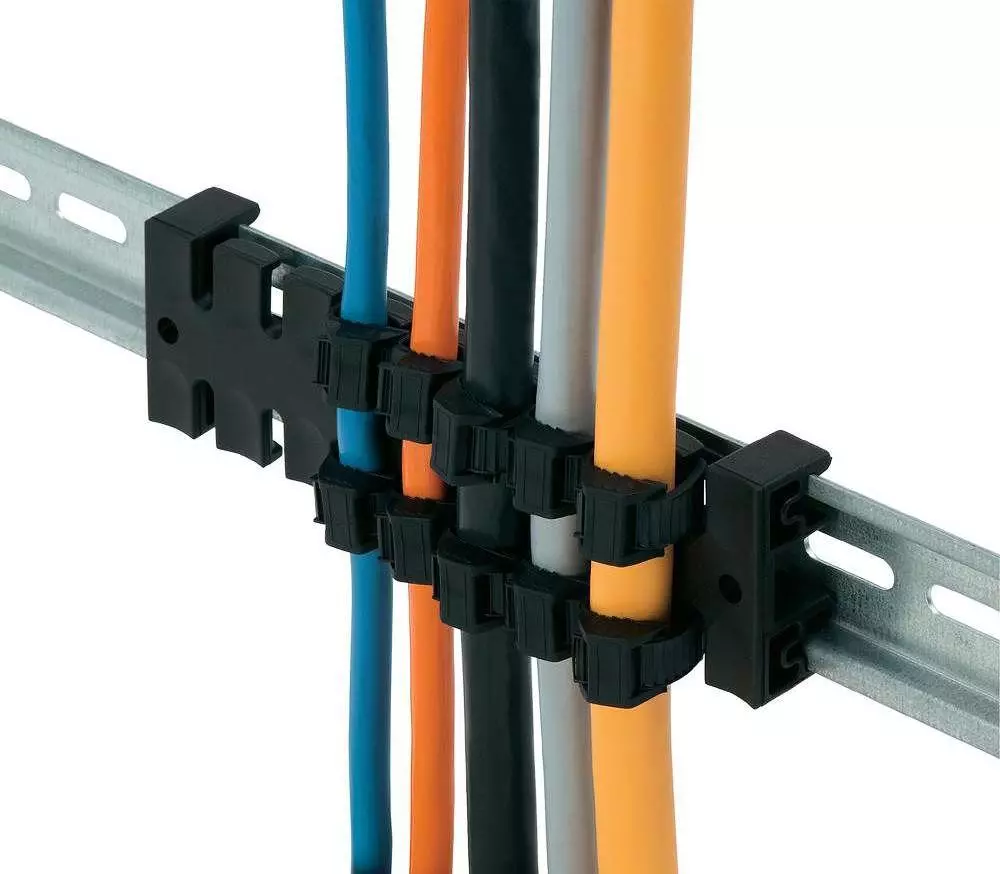

Клипсы монтажные для кабеля

Для кабелей, у которых наружная оболочка представляет собой гофрированный шланг, оптимально подходят клипсы из пластика. Такие изделия можно собирать в блоки, обеспечивая строго параллельную прокладку любого количества кабельных линий.

Дюбель-стяжка

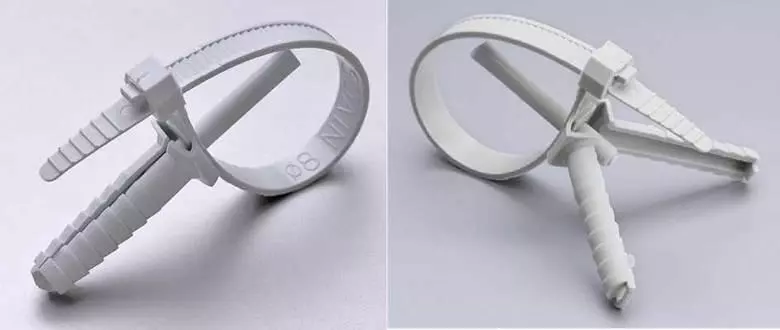

Дюбель хомут для кабеля

Может применяться как в скрытом монтаже, так и при прокладке кабеля «в открытую». Главное преимущество этого крепежного элемента – оперативность монтажа. Установка такой стяжки требует всего пять операций:

  1. Просверлить отверстие в стене.
  2. Вставить в отверстие дюбель.
  3. Вкрутить или вбить деталь для распора.
  4. Захлестнуть кабель петлей стяжки, вложив свободный конец в замок.
  5. Затянуть крепление.

Встречаются разновидности стяжек с многоразовыми замками. Такую стяжку можно расстегнуть, вложить в петлю дополнительную нить, а затем затянуть снова.

Скоба для степлера

Если требуется быстро прикрепить линию к деревянной основе, поможет строительный степлер. Для него выпущены специальные скобки с округлыми дужками. Такие скобки надежно прихватывают к штукатурке или дереву нетолстый телефонный кабель или провода, при этом оставаясь практически невидимыми.

Дюбель-клипсы

Еще один интересный вариант для монтажа тонких кабелей (например, прокладки телефонных линий, интернет и т.д.).  Представляют собой тонкие полимерные полоски, края которых оснащены зазубринами для фиксации в материале стен. Монтаж проводится очень быстро: по линии сверлятся отверстия, кабель захлестывается петлей, «зубастые» концы сводятся вместе и с силой вставляются в отверстие.

Единственное ограничение применения такого крепления – низкая несущая способность. Поскольку распорного элемента нет, под весом тяжелого кабеля дюбель-клипса выскочит из отверстия.

Дюбель-хомут

Еще одна разновидность крепления, также обозначаемая аббревиатурой «КСП» (кабельная стяжка, снабженная прокладкой). При монтаже в отверстия вставляются пластиковые пробки, вкручиваются распоры. Затем на закрепленные дюбели накручивают площадки со стяжками.

Скрытый монтаж

При скрытом монтаже применимы многие виды крепежа, описанные в прошлой части. Только кабельная линия ведется в штробе, которая затем исчезнет под штукатуркой, или в коробе. Однако есть и специфичные виды крепления.

Кабельные лотки

Кабельный лоток незаменим при монтаже светильников, встраиваемых в подвесной потолок. Чтобы обеспечить все светильники в комнате питанием, придется развести множество линий, которые должны быть надежно прикреплены к перекрытию потолка, не мешая при этом каркасу для установки плит.

Сверлить множество отверстий в бетонной плите, а еще с высокой степенью точности – не самая удачная идея. Поэтому для прокладки кабеля применяется специальный лоток из алюминиевого профиля. Лоток крепится к потолку на несколько крепежных пластин (либо «S-образных», либо «П-образных»), а кабельные трассы вкладываются в лоток и закрываются крышками.

Если вы хотите дополнительно усилить крепление кабеля, линии можно прихватить к лотку пластиковыми стяжками, пропустив их сквозь перфорацию в стенках лотка.

«Приклеивание» на алебастр

Еще одна простая технология скрытого монтажа – нанесение небольших порций алебастрового раствора, который прихватит кабель к штробе. Алебастровые «прихватки» могут применяться как отдельный вид фиксации или в дополнение к дюбель-клипсам. После полного застывания алебастровой массы штробу скрывают штукатуркой.

Крепление кабеля к тросу

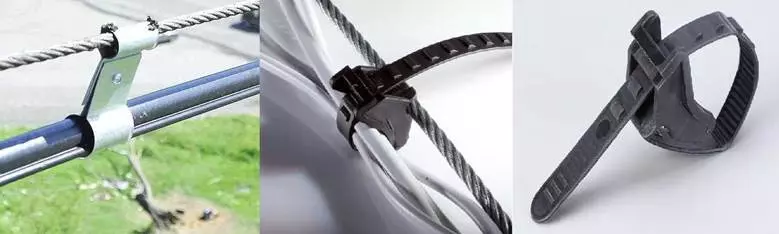

Крепление кабелей к несущему тросу

Чтобы прикрепит кабель к тросу, берут либо пластиковые крепежи на основе стяжек, либо специальные металлические конструкции. У каждого варианта есть достоинства и недостатки:

  • Пластик быстрее выходит из строя из-за ультрафиолета, перепадов температуры и т.д. Но крепить стяжками кабель получается очень быстро. Достаточно захлестывать линию петлями, пропускать свободный край в замок и затягивать.
  • Металл служит дольше пластика. Но для установки каждого элемента придется закрутить минимум один винт.

Поскольку однозначного лидера в этой категории нет, выбор конкретного варианта – дело вкуса монтажника и заказчика.

Крепление кабеля к стене своими руками. Пошаговая инструкция

Какой бы вариант монтажа не был выбран, порядок работы будет меняться незначительно. Выглядит он так:

  1. Проектирование линий. На этом этапе на стене отмечается, как пойдет каждый кабель. Также нужно отметить положение всех отверстий.
  2. Сверление. Для этой работы потребуется перфоратор либо ударная дрель.
  3. Закладка пробок, вставка распоров. Распоры можно закручивать (больше надежность) или забивать (ускорение монтажа).
  4. Крепление кабеля фиксирующими элементами.

Каждый этап нужно выполнять максимально аккуратно. Саморезы закручивают до упора, чтобы торчащие шляпки не повредили изоляцию. Для того чтобы узнать про саморезы: виды, выбор, особенности, область применения читайте в этой статье.

Советы профессионалов

В каждом деле есть свои тонкости, которые постигаются только на опыте. Чтобы вам было легче осваивать правила крепления кабеля на стены и потолки, мы подготовили несколько полезных видеофрагментов. В этих роликах вы найдете советы от опытных монтажников и сможете своими глазами увидеть применение основных видов крепежа:

Современные технологии позволяют провести кабельную линию быстро, аккуратно и красиво. Важно правильно выбрать способ крепления и разновидность крепежа, а также соблюдать правила прокладки кабельных трасс. Тогда кабель прослужит долгие годы, не портя облик дома. Ради такого результата стоит потрудиться, не так ли?
