Обратный клапан на воду

Обратный клапан на воду не позволяет потоку двигаться в противоположном направлении. Разберемся, как устроен этот элемент, а также как, куда и зачем его ставить.

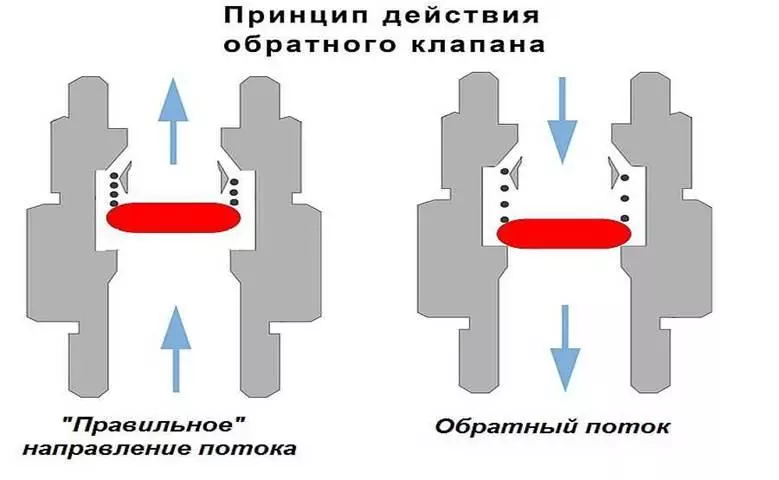

Принцип действия обратного клапана

Перепад давления в водопроводной или отопительной системе – крайне неприятный эффект. Движение жидкости в обратном направлении способно вывести из строя многие приборы или привести к их неправильной работе. Чтобы избежать этого эффекта, в систему добавляют обратный клапан на воду. Разберемся, как устроена эта разновидность запорной арматуры и для чего она нужна.

Зачем нужен

Существует несколько причин, по которым вода может пойти по трубе водопровода в обратном направлении:

  • Перебой в питании электрического погружного насоса. Если крыльчатка не будет гнать воду в трубу, под действием силы тяжести жидкость стечет обратно в скважину. Тогда после возобновления работы насос окажется в безводной среде, что чревато поломкой.
  • Увеличение объема воды при нагревании. Из-за этого горячая жидкость будет выталкивать холодные массы из трубок теплообменного узла бойлера обратно в питающую трубу.
  • «Перекос» в работе системы из нескольких насосов или отопительных контуров. К примеру, такой дисбаланс может появиться в системе отопления частного дома, включающей  себя несколько радиаторов и контуров теплого пола.

Обратный клапан нужен для предотвращения движения воды по трубам в обратную сторону. Он снизит риск поломки сантехнических и отопительных приборов, а пользователей защитит от колебаний температуры воды.

Еще одно применение запорно-регулирующей арматуры – предотвращение мошенничества со счетчиками контроля расхода воды (для того чтобы узнать, как правильно произвести установку счетчиков на воду своими руками читайте в этой статье). Практически каждая организация, поставляющая воду в многоквартирные дома, требует от управляющих компаний и собственников жилья установки клапанов в связке со счетчиками.

Устройство запорного механизма

Устроен клапан просто. Это небольшой отрезок трубы, снабженный с двух концов резьбой для вворачивания в магистраль. В средней его части делается небольшое сужение (его называют «седло»), в которое помещают подвижную деталь — затвор.

Если поток идет в правильном направлении, он оттесняет подвижную деталь от седла, образуется зазор, и вода свободно проходит по магистрали. При обратном направлении потока вода подхватывает запорный элемент и плотно вжимает его в седло. Запорная деталь полностью перекрывает зазоры, не позволяя воде двигаться в противоположном направлении.

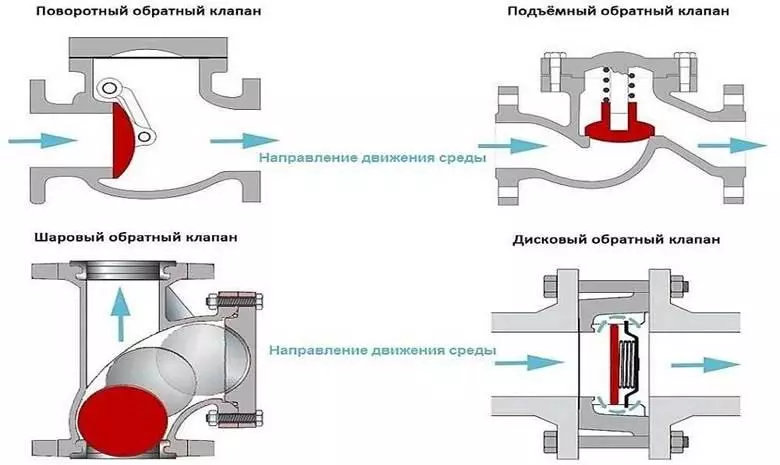

Схема конструкции обратного клапана

Этот принцип реализован в нескольких вариантах конструкции:

  • Шариковый. Имеет очень простую конструкцию: запорным элементом является подвижный шарик, никак не закрепленный в корпусе. Такой клапан достаточно дешев, но его работа не всегда надежна: иногда шарик не полностью перекрывает обратный поток.
  • Тарельчатый. Такой клапан может быть выполнен на подъемной или поворотной схеме. В первом случае запорная тарелка крепится к корпусу, но приводится в движение только напором воды. Во втором случае тарелка закреплена на штоке, снабженном пружиной. Пружина прижимает тарелку к седлу, дополнительно препятствуя обратному потоку. Тарельчатые клапаны достаточно надежны, но имеют довольно крупные размеры.
  • Дисковый. В этой конструкции запорный диск жмет к седлу пружина. Прямой поток прокладывает себе путь, отжимая диск от сужения седла, а обратный помогает пружине прижимать запорный элемент, блокируя путь. Главное достоинство дисковых клапанов – малые размеры. Поэтому их чаще всего ставят в квартирах и частных домах.
  • Двустворчатый. Запорный элемент в этом случае представляет собой два подпружиненных полукружия, закрепленных на центральной оси. Под действием прямого потока они складываются, как крылья бабочки, а обратный напор раскрывает запорный элемент, перекрывая просвет клапана.

Если всасывающая линия водопроводной системы слишком длинная, лучше выбрать именно двустворчатый обратный клапан. Он имеет минимальное сопротивление прямому потоку воды, что снизит нагрузку на насос.

Выбор конкретной модели обусловлен температурой воды, давлением в системе, положением запорного элемента при установке (вертикально или горизонтально).

Виды

Следующий шаг после определения конструкции – выбор материала, из которого будет изготовлен клапан. Стоит взглянуть на два параметра:

  • Из чего сделан корпус? Для монтажа на металлические трубы выпускают клапаны из медных сплавов, нержавейки, чугуна. Последний вариант в квартирах и домах применяется редко (он предназначен для большого просвета труб). Латунь несколько менее долговечна, чем нержавейка, но стоит дешевле. Для пластикового трубопровода либо берут клапаны с корпусом из того же полимера, либо ставят латунные изделия через переходники.
  • Из чего сделано запорное устройство? В продаже встречаются клапаны с латунными, нержавеющими и пластиковыми запорными деталями. Металлические варианты более долговечны, но зато склонны к заклиниванию твердыми частицами, попавшими между краем детали и корпусом. Пластик снашивается быстрее, но зато его не заклинит.

Как правило, клапан выбирают с расчетом, что он прослужит 6-8 лет. Более долговечные варианты часто не оправданы с экономической стороны.

Некоторые производители насосных станций указывают в паспорте рекомендуемый тип и материал клапана. В остальных случаях для домашних систем оправдан выбор латунных или пластиковых изделий.

Маркировка

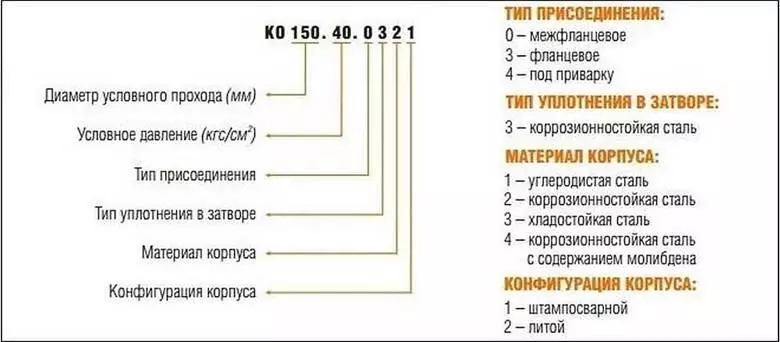

Принцип маркирования отечественных изделий определяет ГОСТ 27477-87. На рисунке указан принцип ее расшифровки:

Маркировка обратных клапанов

При этом на российском рынке встречаются также клапаны зарубежного производства, Они маркируются в иных стандартах. Стоит посмотреть на два важных параметра:

  • ДУ (в зарубежных системах — DN). Это диаметр условного прохода. При монтаже нескольких элементов (к примеру, клапана, насоса и фильтра) стоит подбирать элементы так, чтобы их ДУ совпадал. Тогда все элементы должны иметь одинаковую маркировку (к примеру, «ДУ 32» либо «DN 32»).
  • Давление воды, которое нельзя превышать. Если в системе давление выйдет за максимум для клапана (он называется условное давление), устройство не справится с отсечкой обратного потока воды. Условное давление, на которое рассчитан клапан, не должно быть меньше рабочего давления системы (для частного дома) или давления, которым проверяют трубы в многоквартирных домах.

Проверочное давление, подаваемое в водопроводную или отопительную систему многоквартирного дома, определяется нормативами в 150% рабочего давления. Но реально его значения могут быть и выше. Узнать точную цифру стоит у мастеров компании, обслуживающей ваш дом.

Как проверить клапан перед монтажом

Простейший способ контроля способности устройства к срабатыванию – продувка. При продувке в прямом направлении клапан должен хорошо пропускать воздух. При продувке с обратной стороны воздушный поток должен полностью перекрываться.

Где ставить

Установка обратного клапана может быть выполнена в двух вариантах:

  • Донный затвор не позволяет воде вернуться в скважину после отключения насоса. Такой клапан ставят либо перед насосной станцией, либо сразу за ней. Если насос может выполнить пуск при закрытом кране, используют первый вариант, если нет – второй.
  • Трубопроводная арматура не позволяет воде возвращаться назад по водопроводным трубам в автономном водопроводе дачи, коттеджа, частного дома.

Многие фильтрующие системы работают только при условии постоянного увлажнения фильтра. Обратный клапан стоит поставить на входе в фильтрующий блок: тогда вода не уйдет из него при прекращении подачи.

Подготовительные работы

Приступая к делу, нужно изучить паспорт клапана, разобраться в его конструкции и правилах установки. Паспорт также позволит найти все заглушки и фиксаторы в конструкции устройства. Их нужно удалить перед монтажом.

Перед клапаном стоит установить фильтр грубой очистки (если его еще нет в системе). Такая сеточка позволит избежать попадания в механизм песчинок и других мелких частиц, способных заклинить подвижный элемент.

Необходимые инструменты и материалы

В квартирах и частных домах клапаны обычно устанавливают с помощью резьбовых соединений. Для монтажа понадобится разводной ключ, материалы для герметизации резьбы (лен и сальниковая пропитка, ФУМ-лента), ветошь, чтобы вытирать воду. Могут понадобиться также присоединительные элементы (ниппели, муфты, накидные гайки), но, как правило, они идут в комплекте с клапаном.

На полимерный трубопровод пластиковый клапан ставится с помощью паяльника.

Установка обратного клапана на воду своими руками. Пошаговая инструкция

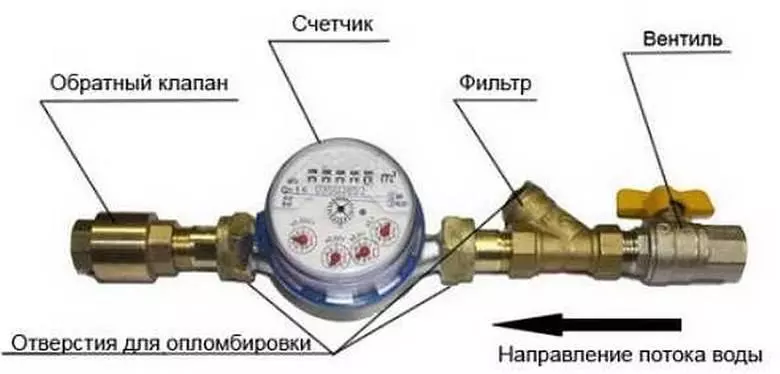

Схема монтажа обратного клапана для воды

Поставить обратный клапан в квартире способен даже новичок в сантехническом деле. Главное – не перепутать направление установки элементов. Порядок работы таков:

  1. К выходной резьбе шарового крана прикручивается фильтр грубой очистки.
  2. К выходу фильтра присоединяется вход счетчика воды.
  3. К выходу счетчика прикручивается обратный клапан.
  4. К выходу клапана присоединяют трубу, идущую в квартиру.

Все резьбовые соединения герметизируются льном или ФУМ-лентой. Главное – не переборщить с набивкой, чтобы резьба не треснула при затягивании. После сборки открывают подачу воды, убеждаются в отсутствии течи. Для того чтобы узнать, как правильно произвести установку обратного клапана на канализацию своими руками читайте в статье здесь.

Советы профессионалов

Чтобы вам легче было разобраться в тонкостях выбора и монтажа обратного клапана, мы подготовили несколько полезных видеофрагментов. Эти ролики позволят вам своими глазами увидеть, как выполняется монтаж, а также содержат советы от опытных сантехников:

Запорный клапан – недорогой и простой в монтаже элемент запорной арматуры, который способен уберечь от многих проблем. Не стоит экономить на его установке!
