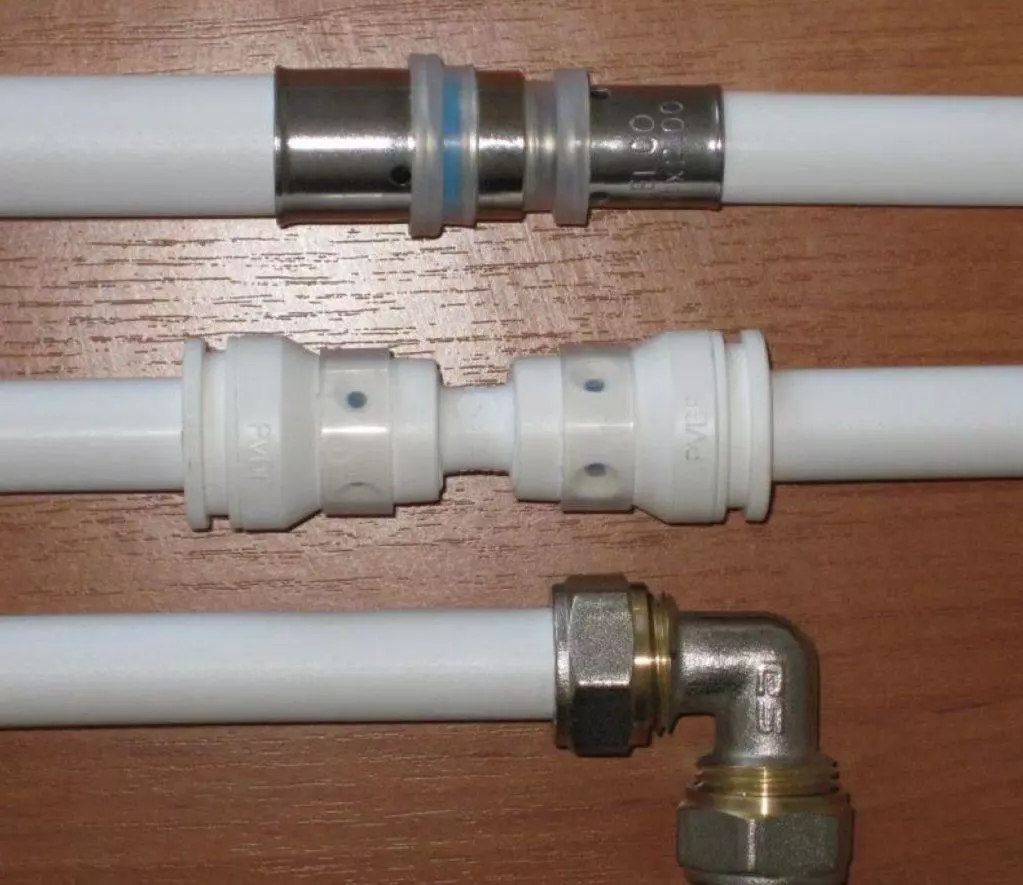

Соединение металлопластиковых труб

Соединение металлопластиковых труб

Соединение металлопластиковых труб – простая процедура, но при условии, что вы разбираетесь в принципах ее выполнения. Как это сделать, мы расскажем в этой статье.

В процессе замены водопроводной сети в жилом помещении владельцы все чаще делают выбор в пользу металлопластиковых труб. По сравнению с металлическими аналогами, их стоимость на порядок ниже, а надежность – лучше. При выполнении работ необходимо правильно соединять трубы между собой. Для этого есть несколько способов, речь о которых пойдет в представленной статье.

Способы

Соединение создается с применением правильно подобранных фитингов. Способ сборки зависит от того, какой именно фитинг купил хозяин. Варианты соединения бывают следующими:

  • компрессионные;
  • пресс-фитинги;
  • надвижные муфты.

Теперь рассмотрим каждый из вариантов более подробно.

Принцип работы компрессионных соединений заключается в применении обжимного фитинга, изготавливаемого из латунного сплава. Специалисты могут пользоваться другим обозначением – цанговые соединения. Преимущество такой стыковки сводится к отсутствию необходимости использовать дополнительное оборудование и специальные инструменты. Хватит 2-х гаечных ключей для закручивания обжимных гаек.

[important]При покупке фитингов для компрессионных соединений убедитесь в наличии полного комплекта деталей. Он состоит из разрезных колец, штуцеров и накидных гаек.[/important]

Пресс-фитинги пользуются популярностью при монтаже водопроводных систем и теплых полов. Они являются актуальными в ситуациях, когда после выполнения монтажных работ трубопровод надо спрятать под бетонную стяжку, либо замуровать в стену. Несмотря на высокую надежность стыка, процедура монтажа требует применения профильных навыков. Для установки надо пользоваться специальным инструментом в виде пресс-клещей. Пресс-фитинги могут иметь жестко закрепляемую муфту. При ее наличии надо проверить глубину посадки штуцера. Упростить процесс помогает специально предусмотренное окошко.

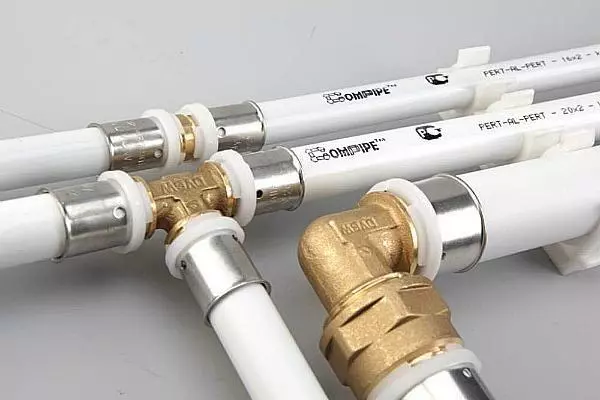

Пресс-фитинговое соединение

Надвижные муфты нуждаются в применении специального инструмента. Если для пресс-фитингов потребуются «клещи», в этом случае не обойтись еще и без эспандера. Его задача заключается в том, чтобы перед монтажом штуцера мастер смог расширить внутренний диаметр детали.

[warning]После создания такого соединения оно становится не только герметичным, но и неразъемным. Поэтому обустройство водопроводной сети с применением данного метода нуждается в тщательной проверке всех выполняемых действий.[/warning]

Фитинговое

В ходе создания трубопроводной магистрали с несколькими разветвлениями последние фиксируются с помощью фитингов. Наибольшей популярностью пользуются следующие их разновидности:

  • компрессионные;
  • пуш-фитинги;
  • цанговые.

Преимущество компрессионного фитинга заключается в простоте установки, отсутствии необходимости использования дорогостоящего оборудования, а также возможность неоднократного применения соединительных элементов. Другими словами, после демонтажа их можно установить на другую трубу (если техническое состояние позволяет это сделать). С другой стороны, есть и свои недостатки. Например, на выполнение монтажа придется потратить больше времени. Такое соединение не предусматривает возможности замуровывания в стену. Время от времени его состояние надо проверять, чтобы убедиться в отсутствии протечек.

Пуш-фитинги легко и быстро устанавливаются. Как и в случае с компрессионными соединениями, применение дополнительного набора инструментов не является обязательным. Соединение получается неразъемным, за счет чего достигается длительный срок эксплуатации. Отличительной особенностью является возможность вращения готового соединения в любом направлении. И если в этом есть необходимость, можно замуровать пуш-фитинг в стену, не боясь за его состояние. Правда, после монтажа надо будет подождать в среднем три часа, а сами пуш-фитинги продаются по довольно высокой цене.

[important]Если выбор пал на цанговое соединение, при наличии труб разного диаметра резьба на каждом конце должна полностью соответствовать имеющимся размерам. Без этого дальнейшая установка становится невозможной.[/important]

Полипропиленовое

Для обеспечения надежного цангового или обжимного соединения металлопластиковой и полипропиленовой трубы рекомендуется воспользоваться именно компрессионными фитингами. При их производстве используются металлы с повышенной устойчивостью к появлению коррозии – латунь или медь. Конструкция включает в себя кольцо, штуцер и накидную гайку, посредством которой обжим надежно закрепляется на трубе.

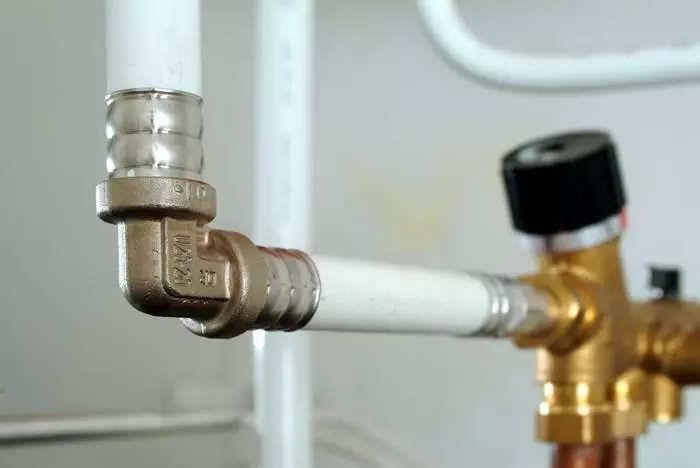

Полипропиленовое соединение металлопластиковых труб

Компрессионные фитинги подбираются в зависимости от типа резьбы и величине внутреннего диаметра. С размерами все более-менее понятно – покупатель должен ориентироваться на максимально идентичное значение от диаметра присоединяемой полипропиленовой трубы. Производители выпускают модели с наличием правой и левой резьбы. Принципиальная разница в применении того или иного варианта, как таковая, отсутствует.

Металлическое

Иногда перед проведением работ хозяин принимает решение заменить трубы лишь частично. С подобными ситуациями приходится сталкиваться, например, когда металлический узел замурован в стену, разрушать которую не хочется (можно повредить магистраль, либо не хочется тратить лишние деньги на отделку). В таком случае можно оставить все как есть, заменив только видимую часть водопровода. Практика показывает, что для подобных целей оптимальным решением станет компрессионный фитинг.

Соединение и запрессовка пластика, как указывалось выше, заключается в затягивании накидной гайки. Пресс-фитинги предусматривают прессовку посредством сжатия наружных гильз. В данном случае самостоятельное выполнение работ является возможным при условии, что хозяин имеет специальный инструмент.

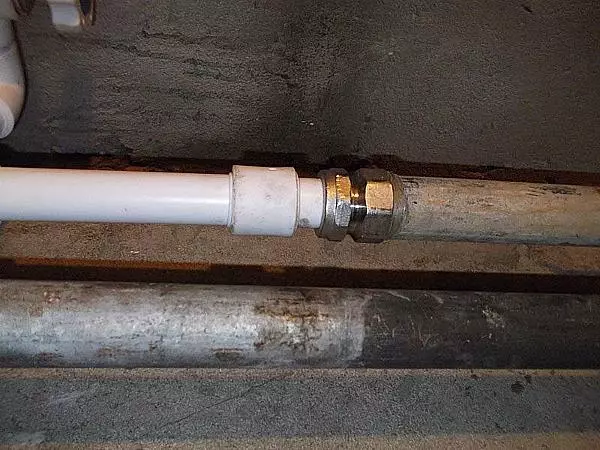

Металлическое соединение

Пресс-фитинг имеет достаточно простую конструкцию. Она включает в себя гайку, кольцо и штуцер. Чтобы полноценно работать с такими соединениями, не потребуется применение специализированых инструментов. Кроме того, не потребуется большой опыт. Достаточно обзавестись обычным гаечным ключом.

Этот фитинг примечателен простотой установки. По мере необходимости, когда в санузле нужно изменить схему водопроводной магистрали, соединение можно разобрать без особых усилий. Перед этим обязательно купите новую прокладку – вполне возможно, старая сильно изношена, поэтому ее придется заменить.

Цанговое

В большинстве случаев применение цангового соединения требуется тогда, когда работы выполняются непрофессионалом. Чтобы выполнить монтаж, достаточно иметь при себе рожковые ключи. Достоинство цангового соединения заключается в простоте выполнения работ. Учитывая то, что их можно разобрать, это можно назвать как преимуществом, так и недостатком. Преимущество – дополнительная экономия, минус – при выборе некачественного фитинга он может дать течь уже спустя 3-5 лет эксплуатации. Срок может быть меньшим, если внутри системы проходит загрязненная, либо наполненная хлором вода.

[important]В соответствии с требованиями производителей, цанговое соединение не нужно закрывать с помощью короба. Важно оставить их на видном месте, чтобы получить свободный доступ при необходимости дальнейшего сервисного обслуживания.[/important]

Также стоит отметить, что проходной диаметр внутри в два раза меньше, чем показатели самой трубы. Это важно принимать во внимание при планировании монтажных работ с применением металлопластиковых труб.

Необходимые материалы и инструменты

Перед тем как выполнить монтажные работы, обязательно возьмите с собой такие инструменты:

  • фаскосниматель и калибратор. С их помощью срез получает оптимальную форму. С их помощью она легко развальцовывается для сохранения правильной геометрической формы уплотнителей;
  • труборез. Если воспользоваться альтернативными подручными инструментами, на срезе могут появиться заусеницы. Также не исключено нарушение защитного покрытия или создание неровного среза;
  • рожковые или разводные ключи. Они применяются в том случае, если человек отдал предпочтение компрессионному фитингу;
  • пресс-клещи. Потребуются при монтаже пресс-фитинга. Можно облегчить процедуру посредством электроинструмента.

Соединение и монтаж металлопластиковых труб своими руками. Пошаговая инструкция

Обзаведясь всеми необходимыми инструментами, можно приступать к установке. Инструкция выглядит следующим образом.

  1. Перед тем как начать работу, начертите подробный план, в котором будет отражен план размещения сантехники, труб для подачи воды, а также магистрали для отопительного оборудования.
  2. Пользуясь созданной схемой, обрежьте трубу до требуемого размера. Используя калибровщик, выровняйте свежеобрезанный край трубы.
  3. Раскрутите компрессионный фитинг. На саму же трубу наденьте хомут и гайку. Далее установите трубу в штуцер, тщательно выровняв ее. Опустите хомут на свое место, после чего закрутите гайку.

Советы профессионалов

При проверке правильности выполнения работ по соединению труб обратите внимание на форму муфты. Она должна визуально выглядеть как набор правильно установленных колец без перекосов. Не совершайте обжим повторно – так можно предотвратить возникновение трещин.

[important]Если вы пользуетесь пресс-фитингами, посмотрите на специальное окошко. В нем вы должны увидеть трубу, которая полностью заполняет проверочное пространство.[/important]

Надеемся, представленный выше материал поможет вам идеально соединить пластиковые трубы! А ниже вы можете наглядно ознакомиться с процедурой благодаря видеоматериалу:
