Достаточная мощность котла – условие приемлемой температуры в доме. Разбираемся, как сделать расчет мощности котла отопления своими руками с помощью формул и калькулятора.
Сердце любой системы отопления с жидким теплоносителем – котел. Именно в нем преобразуется энергия, содержащаяся в топливе (газе, угле, мазуте – не важно) или поступающая из электросети, в тепло. Уже потом горячая вода (или иной теплоноситель) по трубам разбежится во все помещения и в батареях отдаст это тепло воздуху в доме. Чтобы система работала нормально, ее центр должен иметь достаточную мощность. Разберемся, как провести расчет мощности котла самому.
Теплопотери
Чтобы определить, какой мощности придется покупать котел для организации системы отопления, сначала нужно выяснить, сколько тепла теряет дом через различные пути. Занимается такой задачей теплотехника. Причем определение тепловых потерь – это одна из наиболее сложных задач в этой отрасли. Причина такой сложности – огромное разнообразие путей потери тепла и факторов, которые приводят к его растрате.
В первую очередь на количество уходящего в атмосферу тепла влияют материалы, из которых сделан дом. Учету подлежит буквально все:
- Из каких материалов сделаны стены, и какую они имеют толщину.
- Есть ли в доме подвал, какова высота и тип фундамента.
- Сколько имеется окон и дверей, какой тип оконных рам установлен. Важный момент также – состояние этих элементов. Понятно, что деревянные рамы, установленные 20 лет назад, пропускают гораздо больше тепла, чем новые конструкции, выполненные из высококачественного пластикового профиля и снабженные системой утеплительных прокладок.
- Как разводится тепло по комнатам.
- Есть ли «теплый пол», и если есть – то в каких помещениях.
[warning]В некоторых случаях для получения наиболее точных значений в учет берутся даже незначительные факторы, вплоть до количества ламп накаливания в доме. Они нагревают воздух, снижая потери тепла.[/warning]
С высокой точностью рассчитать величину тепловых потерь могут только специалисты. Можно заказать проведение таких вычислений в фирмах, занимающихся теплотехническими работами на профессиональном уровне. Но высокая точность требуется не всегда. В большинстве случаев достаточно определить мощность котла приблизительно, с небольшим запасом. Это можно сделать и самому.
Расчет мощности по площади
Определить мощность, зная площадь дома, проще всего. Но этот метод дает наименьшую точность вычисления. Для 10 кв. м считается достаточной мощность котла в 1 кВт. Естественно, такая схема не учитывает множества факторов. Она сориентирована на среднее качество утепления стен. Кроме того, потолки в комнатах должны быть высотой в 2,5 – 2,7 м.
Вот как проводятся вычисления. Предположим, что у нас имеется дом, длина которого 11 м, а ширина 14 м. При этом в доме 2 этажа. Найдем общую площадь всех помещений, перемножив длину на ширину. Результат нужно не забыть умножить на 2, т.к. этажей в здании 2. Получаем: 11 х 14 х 2 = 308 кв. м. Берем от этого числа 1/10, получаем мощность котла в 30,8 кВт. Естественно, что именно такую мощность мы вряд ли найдем в продаже, поэтому выберем котел с небольшим запасом, на 32 кВт.
[warning]Завышать резервное значение выше 20% не рентабельно. Использовать эту мощность вы все равно не будете. Но более мощный котел стоит заметно дороже, а значит, возникнут неоправданные затраты. Да и по габаритам мощный котел будет больше, что удорожит монтаж.[/warning]
Такой расчет рассчитан на регионы, в которых зима не слишком мягкая, и не слишком суровая. К примеру, на Кавказе или в прикаспийских областях зимы более мягкие. Там 1 кВт хватит, чтобы отопить не 10 кв. м, а 11. А в суровых условиях Северного Урала, Сибири, Мурманской области 1 кВ может хватить не на 10 кв. м, а только на 5-6. Значит, и мощность котла будет нужна большая.
Учет высоты потолков
Высота потолков также влияет на потребность в мощности для отопления. Если среднее значение в 2,6 м превышено на 10 – 20 см, можно проигнорировать погрешность. Но если потолки слишком высоки, то мощности котла не хватит. Тогда в студеную зиму в помещениях будет холодно даже при работе системы отопления на полной мощности.
Если высота потолка заметно превышает стандарт, понадобится усложнить расчет. Чтобы показать, как это делается, предположим, что в доме, о котором шла речь в предыдущем примере, высота потолков – 3 м 40 см. Вот как проводится расчет:
- Высчитываем коэффициент поправки. Для этого делим 3,4 на эталонное значение в 2,6. Получаем: 3,4 / 2,6 = 1,308.
- Умножаем на этот коэффициент значение мощности, полученное в прошлом примере. Получаем мощность котла: 30,8 х 1,308 = 40,3 кВт.
- Находим подходящий котел в магазине, с мощностью, наиболее близкой к этой величине. Получатся, что либо брать устройство с мощностью в 40 кВт (рискуя, что ее не хватит), либо покупать более мощный бойлер на 45 кВт и более.
Как видите, между результатом в 32 кВт из предыдущего примера и 45 кВт, полученного в этом примере, разница волне ощутима. Поэтому пренебрегать поправкой на высоту потолков в расчетах по теплотехнике нельзя.
Двухконтурный котел. Требуемая мощность

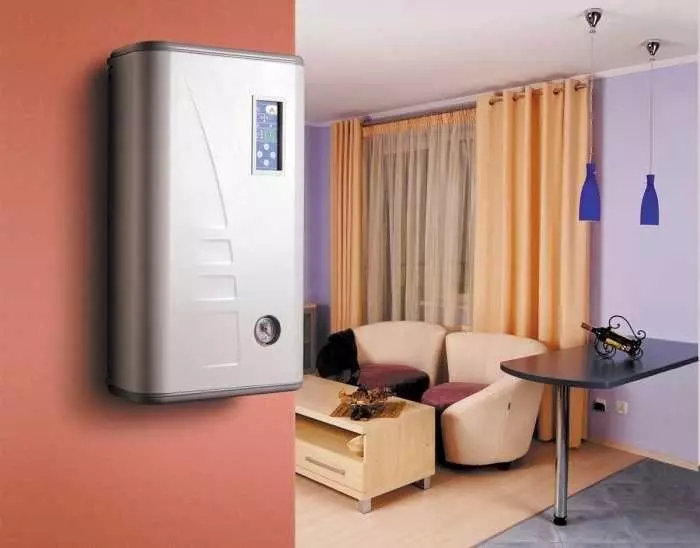

Двухконтурный котел – особый вид отопительного оборудования. Его назначение – обеспечить полностью автономное отопление дома в холодный сезон и круглосуточное снабжение горячей водой на протяжение всего года. В его конструкции можно выделить два контура:
- По одному поступает холодная вода от водоканала. После нагревания она поступает в краны в кухне и ванной комнате. Таким образом, первый контур – это открытая система.
- По второму контуру поступает остывший теплоноситель из батарей. После подогрева в котле он возвращается обратно в батареи. Отопительный контур – это система замкнутого типа.
[warning]В двухконтурном бойлере контуры полностью изолированы друг от друга. В результате в системе отопления может циркулировать не только вода, но и специальные разновидности теплоносителя. Они не попадут в водопроводную систему.[/warning]
Поскольку двухконтурная система тратит энергию не только на отопление, но и на подогрев воды, ее центральный узел должен иметь большую мощность, чем в чисто отопительных системах.
[important]Чтобы мощности системы хватило на все нужды, стоит заложить еще 25% запаса. Для этого результат, полученный ранее, умножают на 1,25. Тогда конечное значение будет соответствовать требуемой мощности.[/important]
При этом повышается результат уже после того, как будет использована поправка на регион. Следовательно, в регионах с холодным климатом и двухконтурный котел надо ставить более мощный.
Несмотря на внушительную стоимость, двухконтурный бойлер – отличное решение проблемы отопления. Он позволяет забыть о любых проблемах с коммунальными службами. При любых ремонтах на магистралях ГВС в вашем доме будет и отопление, и горячая вода. Трудно переоценить это благо, особенно при высокой изношенности централизованной системы отопления, характерной для большинства регионов нашей страны. Для того чтобы узнать как выбрать двухконтурный газовый котел
читайте в этой статье.
Расчет по объему
Описанная выше методика хорошо подходит для частных домов. Однако если система отопления проектируется для квартиры, результат может оказаться слишком приблизительным. Тогда мощности приобретенного бойлера может оказаться недостаточно. Поэтому расчеты для квартиры в многоэтажном доме проводят по другой методике.
Она основывается на СНиП. В этом документе прописаны такие значения:
- Построенный из бетонных панелей дом требует для обогрева 1 кубометра пространства 41 Вт.
- У кирпичных домов тепловые потери ниже, поэтому в них на 1 кубометр требуется только 34 Вт.
Площадь своей квартиры городской житель обычно знает. Если это значение не известно, можно высчитать площадь, измерив длину и ширину всех помещений или посмотреть ее значение в документах на квартиру. Чтобы превратить площадь в объем, нужно умножить ее значение на высоту потолков.
При этом для квартиры есть несколько специфических коэффициентов для определения поправок:
- В зависимости от соседства сверху и снизу. Если и над, и под жильем, для которого ведется расчет, есть жилая квартира, коэффициент – 0,7. Если отапливаемый подвал или чердак – берется поправка в 0,9. Не отапливаемый чердак или подвал – коэффициент не применяется.
- Наличие внешних стен. Так, если на улицу выходит только одна стена, коэффициент поправки – 1,1. Если квартира расположена на две стороны, тепло выдувает сильнее и коэффициент будет 1,2. Если квартира угловая и имеет 3 внешние стены, поправка делается с коэффициентом в 1,3.
- Качество оконного утепления. Если рамы деревянные, старой конструкции и без капитального ремонта в течение ближайших 5 лет, берется поправочный коэффициент в 1,2. Для пластикового окна коэффициентов применять не требуется.
[important]Не забываем также про коэффициенты, примененные в предыдущей методике для региона и для использования двухконтурной системы.[/important]
В этом варианте расчета они точно такие же. Для того чтобы узнать как установить газовый котел своими руками
читайте здесь.
Советы профессионалов

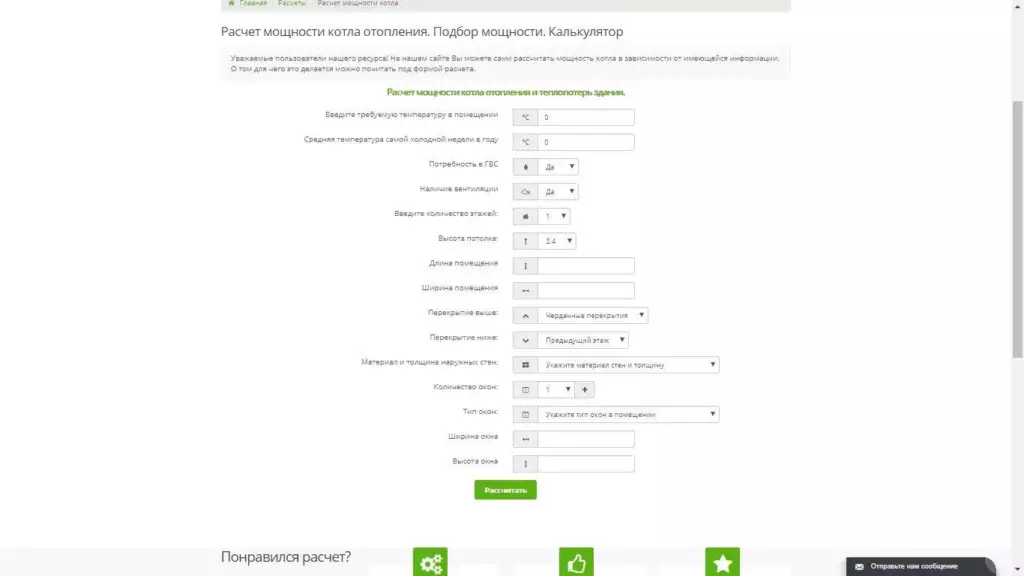

Хотя расчет мощности, приведенный в статье, и может показаться громоздким, не стоит пугаться. Все действия в нем – это взятие сумм, умножение и деление. Таким образом, справиться с расчетом может и пятиклассник, главное не торопиться и не забывать брать нужные значения для поправок. Если же считать не хочется, можно воспользоваться сетевыми калькуляторами расчета мощности бойлера.
Такие программы размещены на многих страницах в сети Интернет. Внеся в окошки анкеты ответы на вопросы о том, какого типа здания, где оно расположено и из каких материалов построено, а также указав площадь и высоту потолков, можно нажать на кнопку «Провести расчет». После этого программа сама проделает все необходимые вычисления.
