Греющий кабель: назначение, виды, правила монтажа

Правильно подобранный греющий кабель поможет обеспечить бесперебойное водоснабжение дома в зимний период. Разбираем виды греющего кабеля и правила его монтажа.

Греющий кабель назначение

Лютая зимняя стужа – это серьезное испытание системы водоснабжения частного дома. В это время максимально высок риск замерзания воды в трубопроводах. Чтобы не допустить перебоев в водоснабжении и повреждения труб, устанавливают греющие кабели – специальные устройства, позволяющие осуществлять электрический обогрев водопровода. Разберемся, какие существуют виды греющих кабелей, а также как правильно проводить их монтаж своими силами.  Для того чтобы узнать как выбрать нагревательный кабель для водостоков читайте в этой статье.

Применение греющего кабеля

Необходимость электрического обогрева водопроводных труб порой подвергается сомнению. Существуют и другие способы утепления водопровода, не связанные с затратами электроэнергии. Наиболее простой из них – размещение труб в почве ниже границы промерзания грунта. На этой глубине (она своя для каждого региона и обычно начинается от 1,5 м) круглый год температура не опускается ниже +2°C, а значит, нет опасности замерзания воды в трубах.

Однако этот способ применим далеко не во всех случаях. Вот несколько примеров, когда такой защиты недостаточно:

  • Участки на берегах рек, озер, в заболоченных зонах. Для них характерна небольшая глубина залегания грунтовых вод. Если поместить трубы на глубину в 1,5 м и ниже, в период паводка траншеи с трубами может затопить, что приведет к их повреждению.
  • Участки с каменистым грунтом. Вырыть на них глубокие траншеи будет трудно и дорого.
  • Места, на которых трубы в любом случае будут располагаться над грунтом. Это точки ввода труб в дом, пространство под домом при строительстве на свайном фундаменте и т.д.

Даже в местностях, где удается защитить трубы путем заглубления ниже уровня промерзания, такая защита не дает абсолютной уверенности. В аномально холодные зимы грунт промерзает на большую глубину.

Помимо обогрева водопровода, греющий кабель используют для отопления канализации, системы отведения ливневой воды, газовых резервуаров и многих других коммуникаций. При правильном проектировании и монтаже электрический обогрев обеспечивает бесперебойную работу водопровода и не требует серьезных затрат.

Виды и принцип их действия

Кабели, используемые для электрического обогрева трубопроводов, разделяются по конструкции на две группы, существенно отличающиеся по стоимости и свойствам. Разберем преимущества и недостатки каждого типа подробнее.

Резистивный тип

саморегулирующий греющий кабель принцип работы

Греющие устройства резистивного типа используют способность металлов нагреваться при прохождении через них электрического тока. Их конструкция сравнительно проста, что положительно сказывается на стоимости. При использовании такого обогрева расход электроэнергии одинаков в сильные морозы и в оттепели, что не способствует экономии. Систему придется оснащать датчиками температуры и регуляторами.

Резистивный греющий кабель выпускается в двух исполнениях:

  • Одножильный вариант несколько дешевле, но менее удобен в работе. При монтаже его приходится подключать к сети за оба конца, что не всегда получается сделать.
  • Двухжильное исполнение удорожает конструкцию. Но в большинстве случаев оправдан выбор именно такой модификации благодаря большему удобству применения. На одном конце такого кабеля располагается обычная вилка для подсоединения к электросети, второй конец снабжается заглушающей муфтой.

При монтаже резистивного греющего кабеля требуется строго соблюдать требования к минимальному расстоянию между проложенными проводниками. Если проложить две линии слишком близко (или допустить пересечение), они станут взаимно нагревать друг друга. Такой перегрев опасен, так как приводит к перегоранию проводников.

Нагревающий кабель резистивного типа нельзя резать. Поэтому требуется точно рассчитывать длину каждого приобретаемого отрезка. Если по ошибке был куплен более длинный проводник, его придется уложить целиком.

Саморегулирующийся тип

саморегулирующий греющий кабель принцип работы

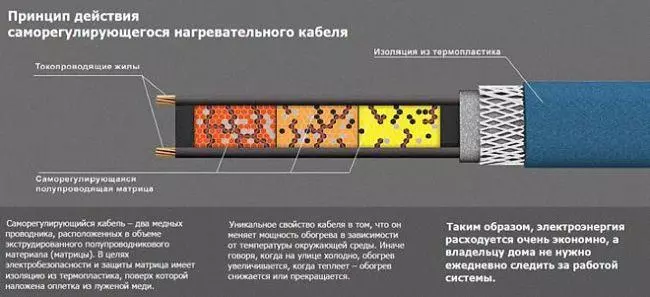

Такой греющий кабель имеет более сложную конструкцию. Медные жилы под внешней оболочкой укутаны в слой специального вещества – металлополимера. Особенность металлополимерной матрицы – неравномерное выделение тепла. Чем сильнее нагрет этот материал, тем меньше тепла идет в окружающую среду. Такая особенность позволяет реализовать целый ряд преимуществ:

  • Кабель не боится перегрева от внешних источников. Поэтому, в отличие от резистивных нагревательных проводников, его можно укладывать с пересечениями.
  • Расход тепла регулируется внешней температурой. Поэтому в теплые дни расход электроэнергии снижается автоматически, что обеспечивает экономию средств на оплате счетов.
  • Нагрев каждого участка кабеля оптимален для имеющихся условий. Находящиеся близко к поверхности участки греются сильнее, чем те, что спрятаны глубже под землей.
  • Монтировать саморегулирующийся кабель удобно: при необходимости длинный конец разрезают по нанесенным на оболочку линиям, закрывая срезанные концы специальными муфтами. Это позволяет не беспокоиться об ошибках при определении длины нагревательного элемента.

Саморегулирующийся кабель сегодня стремительно вытесняет резистивный тип из употребления. Но при выборе этого варианта стоит учесть, что его цена ощутимо выше. Кроме того, трубопровод следует тщательно утеплять, поскольку в сильную стужу тепла, выделяемого саморегулирующимся кабелем, может оказаться недостаточно.

Подготовительные работы

Прежде всего, необходимо решить, как именно будет прокладываться нагревательная линия: по поверхности трубы или внутри нее. От этого зависит выбор конкретной марки кабеля, а также набор материалов для крепления. Также стоит определиться с длиной кабеля. Она зависит от длины отапливаемой трубы и от способа укладки (прямая укладка или навивание по спирали).

Для расчета мощности применяют громоздкие формулы, которыми нелегко пользоваться даже людям с инженерными навыками. Но можно воспользоваться упрощенной схемой расчета. Принимается, что на утепление погонного метра трубы с диаметром в 5 см, укрытой под слоем пенопластового утеплителя в 5 см, достаточно 10 Вт. Если водопровод выполнен из пластиковых труб, толщину утеплителя уменьшают на 2 см.

Определившись со способом укладки и типом кабеля, составляют проект. На этой стадии рассчитывают длину каждого отрезка, количество крепежных, соединительных и управляющих элементов, определяют, где и как нагревательная линия будет подключаться к электросети. На основании проекта закупаются все необходимые материалы.

Третий шаг – это ревизия состояния обогреваемой трубы. Нужно убедиться, что на ней нет микроскопических трещин и течей, очистить поверхность от мусора и пыли.  Если планируется прокладывать кабель внутри трубы, ее конец снабжают тройником.

Необходимый инструмент и материалы

крепление греющего кабеля к трубе

Для фиксации кабеля снаружи трубы применяют один из нескольких видов крепежа:

  • Специальные фиксаторы, изготовленные тем же производителем, что выпустил кабель. Купить их можно в том же магазине.
  • Металлизированный скотч. Он достаточно прочен, чтобы удержать проводник на месте.
  • Хомуты из пластика. Металлические хомуты использовать нельзя, так как есть риск повредить изоляцию кабеля.

Для подключения кабеля к электросети используется обыкновенная розетка, соответствующая европейскому стандарту. Зачастую кабель уже снабжен регулятором нагрева. Если терморегулятор и вилка на кабеле отсутствуют, аппаратуру для управления нагревом приобретают отдельно, а кабель подключают непосредственно к распределительной коробке.

Если кабель вводится внутрь трубопровода, понадобится тройник и уплотняющий сальник (он обычно поступает в комплекте с кабелем для внутренней установки).

Муфта, которая соединяет нагревающую часть кабеля с токопроводящей, не должна вводиться внутрь трубы. Она не предназначена для нахождения в воде!

Монтаж греющего кабеля своим руками. Пошаговая инструкция

Разобрать в рамках одной статьи все нюансы, возникающие в различных ситуациях при монтаже, невозможно. В качестве примера возьмем процесс монтажа резистивного кабеля на водопровод из полипропиленовых труб, причем укладывать кабель будем поверх трубы. Вот основные стадии работы:

  • Осмотр трубы. На этом этапе нужно убедиться, что нет течей, сколов, прилипшей грязи.
  • Оклеивание трубы металлизированным скотчем. Этот слой поможет теплу лучше проникать внутрь трубы.
  • Укладка греющего проводника. Постепенно разматываем бухту и спиралью наматываем кабель на трубу. Следим, чтобы расстояние между витками было не меньше предельно допустимого. Кабель не должен изгибаться под острыми углами. Закрепляем кабель хомутами или скотчем.
  • Укладка вокруг трубы скорлупы из жесткого утеплителя (например, пенополистирола). Закапывание трубы в грунт.

Особое внимание нужно уделить вентилям и иной арматуре. Сюда кабель укладывается более плотно, чтобы исключить опасность промерзания задвижек. Для того чтобы узнать как правильно проложить кабель в земле своими руками читайте тут.

Советы профессионалов

Мы рекомендуем несколько полезных видео, на которых показаны все подробности монтажа нагревательного кабеля внутри и снаружи трубопровода. С помощью этих обучающих материалов легко понять, как проводник крепится к трубе и подключается к электросети:

Греющий кабель – надежное и экономичное решение проблемы промерзания труб в холодный сезон. Его достаточно просто установить своими руками, главное выполнять все этапы работы аккуратно и с соблюдением технологии. И тогда водопровод и канализация будут бесперебойно работать при любой температуре на улице, а счета за электричество не станут непосильным бременем для семейного бюджета.
