Коллектор для теплого водяного пола своими руками

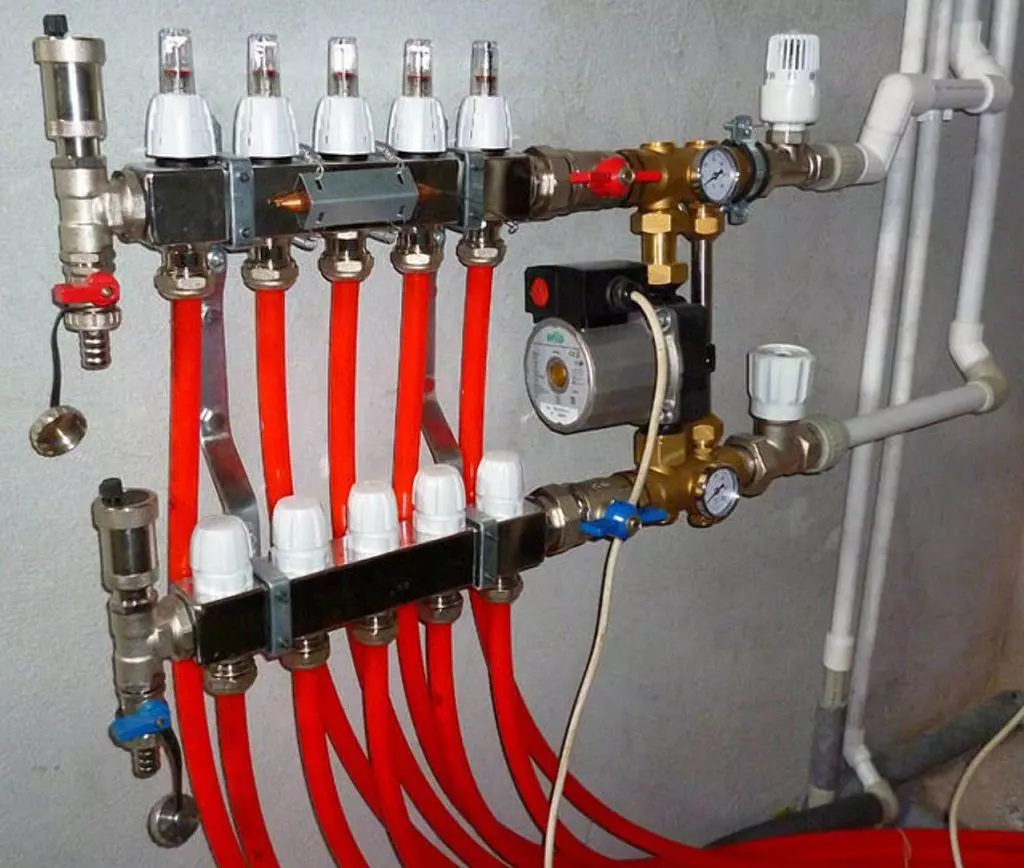

Коллектор теплого пола

Коллектор – самый дорогой узел при организации напольной системы водяного отопления. Изготовление его своими руками позволяет уменьшить расходы на изготовление всей системы. Выясним, как это делается.

Водяное отопление для полов – приятное удобство, которое, однако, не назвать дешевым. Большие расходы связаны с необходимостью покупки большого количества труб, монтажа системы, устройства стяжки. Этих расходов не избежать, поэтому приходится искать другие возможности для экономии. Монтаж коллектора своими руками – одна из главных возможностей сэкономить средства при создании водяного напольного отопления. Выясним, как ей воспользоваться.

[note]Как правильно сделать теплый пол водяной читайте в статье: здесь[/note]

Схема

Коллектор – это главный узел схемы, который собирает в единое целое все контуры обогрева пола. Его основные задачи:

  • Подготовка воды для поступления в трубы. Пол обязан быть теплым, а не обжигающим. Следовательно, в систему нельзя сразу подавать воду, идущую от отопительного бойлера, ведь ее температура порядка +70°C. Горячая жидкость в коллекторе смешивается с холодной, приобретая необходимую для комфортного использования температуру (от +40°C до +45°C).
  • Регулировка температуры в системе в целом и в каждом контуре в отдельности.

Таким образом, именно от правильной работы коллектора зависит нормальное функционирование всей системы. Чтобы смастерить такое устройство своими руками, сначала необходимо выяснить, как устроен коллектор фабричного изготовления. Рассмотрим внимательно схему данного устройства:

Схема правильного монтаж коллектора

На ней можно выделить следующие части:

  • Распределительная гребенка. С нее жидкость разводится по трубам напольного обогрева. Чаще всего оснащается расходомерами – прозрачными колбами, позволяющими следить, как расходуется теплоноситель в каждом контуре.
  • Элемент, к которому присоединяется обратная труба. Здесь нет расходомеров, а есть термостатические клапаны. Ими можно управлять через сервоприводы или термоголовки RTL, настраивая температуру в каждом контуре.
  • Воздухоотводчики – по одному на каждый коллектор.
  • Краны с пробками. Через эти краны есть возможность опорожнить или заполнить контуры водой.
  • Шаровые краны, отрезающие весь узел от бойлера.
  • Термометры, позволяющие контролировать температуру теплоносителя, поступающего в систему и отводимого обратно в котел.

Также в комплект обычно входят кронштейны для закрепления устройства на стене.

[warning]У разных моделей, в зависимости от стоимости, комплектность может несколько варьироваться. Например, встречаются устройства с разным количеством контуров. В некоторых моделях не используются ротамеры. Также бывают варианты с одним термометром или двумя.[/warning]

Монтаж

Коллекторы фабричного изготовления устроены так, чтобы собрать их своими руками было максимально просто. Все детали для сборки распределительных элементов имеются в комплекте, нужно только собрать их в правильном порядке и подсоединить к трубам системы, несущим теплоноситель. Все шаги по монтажу коллектора можно рассмотреть на видео:

Большинство коллекторов изготавливается из сантехнических сортов легированной стали или латунных сплавов. Практически на всех соединениях предусмотрены уплотнительные прокладки из резины, так что обеспечить герметизацию просто, даже не прибегая к использованию пакли или ленты ФУМ.

Коллекторы фабричного изготовления

[important]Кроме металлических, встречаются и полимерные гребенки. Они собираются практически так же, только затягивать соединения нужно более осторожно.[/important]

Как правильно подключить

Для установки и подключения коллектора в систему теплого пола существует несколько схем:

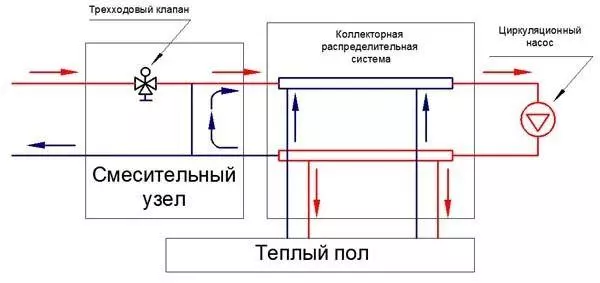

Схема подключение коллектора

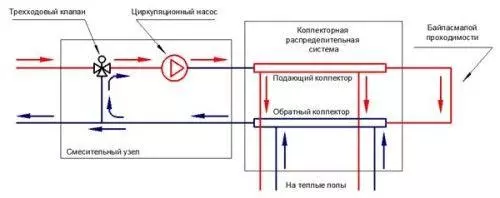

  • Параллельна система. Она строится на использовании двухходового клапана, который может выступать в роли дополнительного регулятора температуры. К сожалению, эта схема не слишком экономична, в большинстве случаев некоторое количество тепла теряется впустую.Параллельная схема подключение коллектора

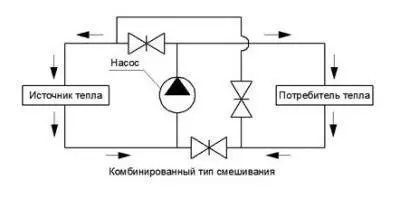

  • Последовательная схема. Обладает самой высокой производительностью.Последовательная схема подключение коллектора
  • Комбинированная схема. Большинством специалистов признается наиболее выгодной, благодаря простому монтажу и высокой эффективности работы. Схема сочетает преимущества последовательного и параллельного варианта.

[important]Выбор конкретной схемы зависит от модели коллектора, площади, которую планируется обеспечивать теплом и предпочтений заказчика.[/important]

Как сберечь средства на закупке

Коллектор фабричного выпуска – наиболее дорогая часть системы. Итак, какие же варианты существуют для тех, кто желает отапливать дом напольной системой, но не имеет средств, чтобы закупить и смонтировать фирменный агрегат?

Сберечь финансы на установке смесителя

В этом решении экономия достигается благодаря отказу от покупки клапанного узла (2- или 3-ходового) и насосного блока. Реализовать такую схему возможно двумя путями.

При первом варианте греющие контуры напрямую запитываются от газового котла. Вариант основан на способности современных бойлеров поддерживать невысокие температуры (порядка 40-50°C), которые вполне годятся для теплых полов. Вариант  имеет сразу несколько недостатков:

  • При таком режиме работы происходит падение КПД работы котла на 10% в среднем.
  • Котел быстрее забивается сажей из-за минимального горения топлива.
  • Когда весной и осенью на улице происходят оттепели, при нормальном монтаже температуру с помощью смесителя понижают до +35°C, добиваясь комфортных условий в комнатах. Котел такую температуру не может поддерживать никак, 50°C – это предел понижения. А значит, в комнатах будет очень жарко и некомфортно.

С первыми двумя недостатками придется смириться, третий же можно устранить, сохранив в комнатах обычные радиаторы отопления. В сравнительно теплые периоды система переводится на обогрев от батарей, а теплые полы включаются только при сильных морозах.

Второй вариант – использование в качестве регулирующих механизмов головок RTL на каждом контуре. Гребенка коллектора при этом подключена напрямую к котлу и получает теплоноситель с температурой в 70C. При нагреве теплоносителя в контре до 45-50°C головка RTL отсекает контур от подачи горячей воды и включает подачу снова, когда вода в трубах начинает остывать.

[warning]Головки RTL будут нормально работать, только если длина труб контура не более 60 м.[/warning]

Изготовить гребенку из полипропилена

Наиболее дешевый вариант. К сожалению, у него есть целый ряд недостатков:

  • Громоздкие размеры полученной конструкции. Вряд ли ее удастся поместить хоть в один ящик (особенно если планируется более 3 контуров), поэтому стоит рассчитывать на монтаж на стене в котельной.
  • Расходомеры поставить в такую конструкцию проблематично. Поэтому от их монтажа придется отказаться.
  • Очень большое количество стыков предъявляет высокие требования к навыкам пайки. Если хоть один шов будет некачественным, конструкция даст течь.

Поскольку этот вариант является наиболее щадящим к бюджету, именно его мы рассмотрим ниже в разделе, посвященном изготовлению коллектора своими руками.

Изготовить гребенку из металлических фитингов

Сбор коллектора из металлических фитингов самостоятельно

Металлические фитинги компактнее полипропиленовых, да и соединять их проще. Но здесь загвоздка в качестве элементов. Некачественные тройники с тонкими стенками могут треснуть при затягивании соединений. А если брать толстостенные изделия высокого качества, стоимость конструкции приблизится к гребенке фабричного изготовления и экономия станет совсем небольшой.

[note]Как правильно соединять металлопластиковые трубы читайте: тут[/note]

Необходимые инструменты и материалы

Итак, рассмотрим вариант, предусматривающий изготовление гребенок из полимерных фитингов. Для создания будет нужно:

  • Примерно 2 м труб из полипропилена (32-миллиметровых).
  • Фитинги 32-миллиметровые – по числу планируемых выводов на контуры.
  • Устройство для пайки для полипропилена с насадкой подходящего диаметра.
  • Переходники «полимер-металл».
  • Краны шарового типа
  • Вентили чтобы балансировать систему.

[important]Также пригодится ножовка, зачистка для труб, ключ для присоединения труб.[/important]

Коллектор для теплого пола своими руками. Пошаговая инструкция

Итак, все что надо для изготовления приготовлено. Сборка коллектора выполняется в несколько шагов:

  • Замеряем, насколько труба заходит в тройниковый элемент. Ставим метку снаружи. Спаиваем трубу и тройник. Откладываем от обреза тройника столько же, обрезаем. Припаиваем к нижнему краю фитинга муфту (пластик-металл).
  • Изготовив несколько блоков (по количеству выводов) способом, описанным в первом пункте, спаиваем их между собой.
  • С одного конца припаиваем место для воздухоотводчика. Другую сторону оснащаем муфтой для крепления шарового крана.

[warning]Чем плотнее друг к другу припаяны тройники, тем компактнее будет конструкция и симпатичнее ее внешний вид.[/warning]

Когда гребенки изготовлены, остается собрать систему: привинтить к муфтам краны и установить воздухоотводчик в колено.

Советы профессионалов

Процесс изготовления коллектора из полипропиленовых элементов не слишком сложен, хоть и требует определенных навыков пайки полимерных труб. Однако и в нем есть некоторые тонкости. Вот что советуют профессиональные сантехники:

  • Пайку следует выполнять со всей тщательностью. Если вы не слишком уверены в себе, стоит потренироваться, соединив 2-3 фитинга. Некачественный шов может дать течь немедленно. И если даже изделие и работает сейчас, это не значит, что оно не откажет через два-три года.
  • Если теплый пол насчитывает более 5 контуров или хочется достигнуть возможности тонкого управления, лучше приобрести фабрично изготовленный коллектор. Изготовление столь сложного изделия собственноручно или невозможно, или нецелесообразно экономически.

Также мы советуем изучить видео, на котором процесс изготовления показан наглядно:

Изготовленный собственноручно коллектор для напольного отопления будет работать не хуже заводского. А экономия позволит воплотить идею в жизнь за доступные деньги.
